自行车防滑滚珠脚踏板三维结构设计

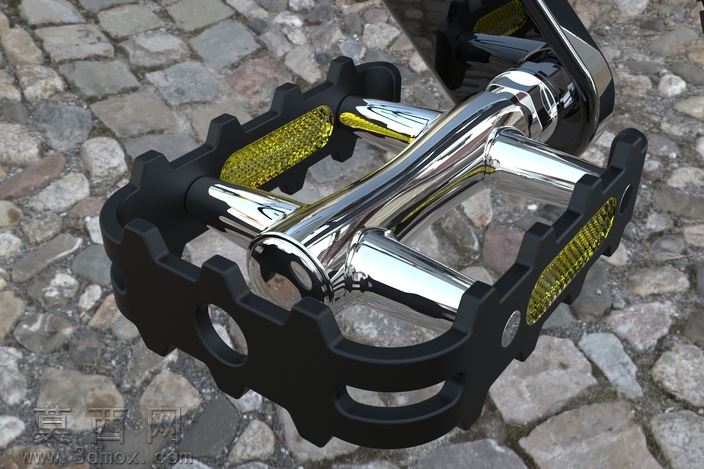

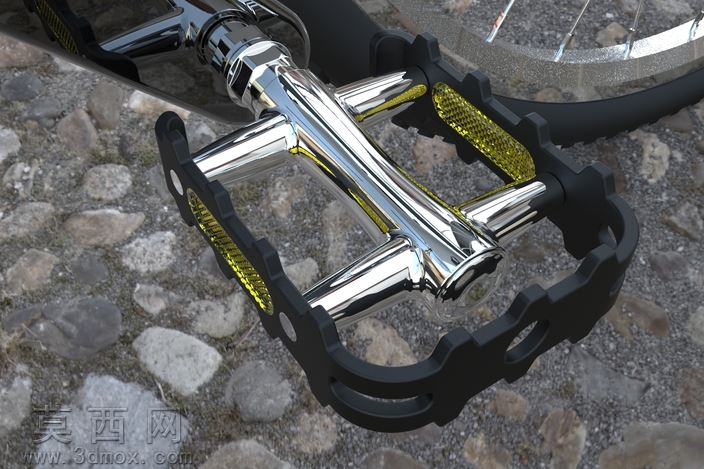

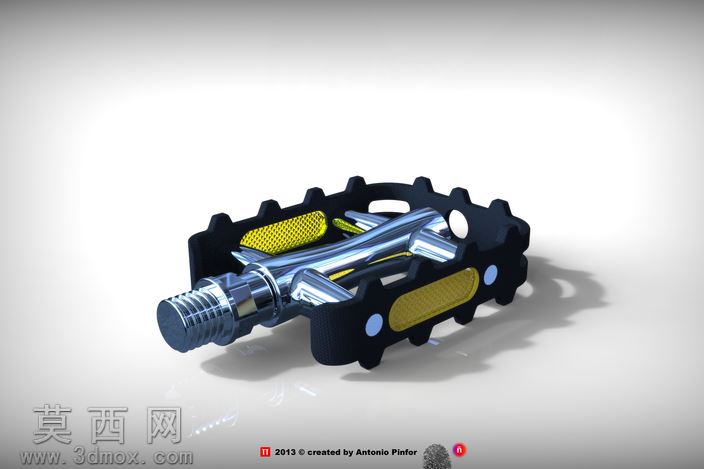

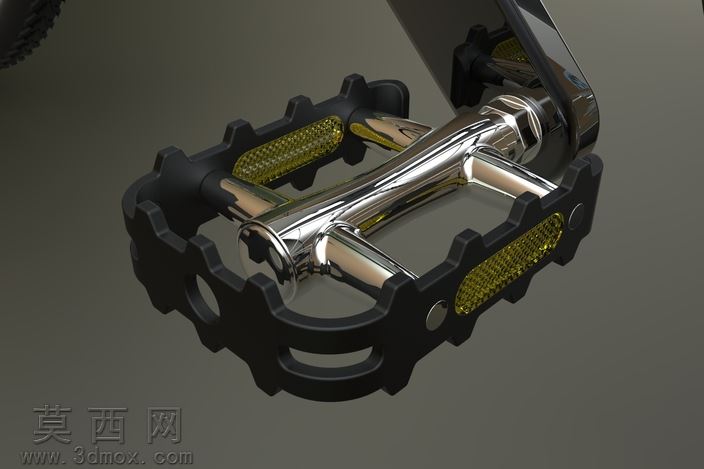

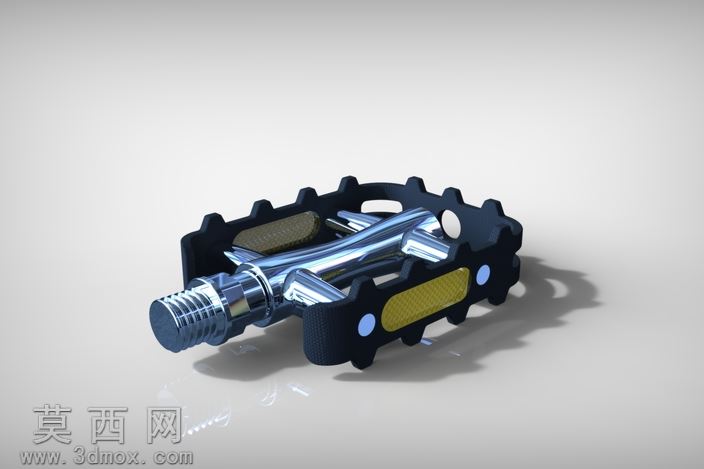

本作品为自行车脚踏板三维建模设计成果，建模阶段采用参数化特征建模思路，先完成核心轴心轴段的基准搭建，依次绘制螺纹段、轴承配合段、踏板主体连接段的回转特征，通过拉伸切除完成轴心的卡槽、定位孔结构，保证轴心与踏板主体的装配同轴度公差符合骑行部件的受力要求。踏板主体框架采用高强度工程塑料材质设定，建模时通过扫掠特征生成外框的抓附齿结构，等距阵列排布的凸起齿边可在骑行过程中增大与鞋底的接触摩擦力，避免湿滑环境下脚部滑脱；框架上预留的多组减重孔位，在保证结构强度的前提下降低部件自重，减少骑行过程中的无效负重。主体框架内嵌的金属承力梁采用铬钼钢材质设定，通过布尔运算完成与塑料外框的装配贴合，金属梁表面做抛光镀铬材质处理，渲染阶段调整金属材质的反射粗糙度参数，还原镀铬层的高反光金属质感，同时在金属梁与塑料框架的衔接处做细微的圆角过渡处理，避免应力集中导致的部件断裂。踏板表面的防滑贴片采用硬质橡胶材质，建模时通过曲面偏移生成贴片的贴合曲面，表面添加细密的网格纹理特征，渲染时调整橡胶材质的漫反射参数与凹凸贴图强度，还原橡胶材质的哑光磨砂质感，贴片边缘做倒角处理，避免剐蹭裤腿。轴心与踏板主体的连接部位内置密封轴承结构，建模时还原轴承的内外圈、滚动体、密封胶圈细节，保证踏板转动的顺滑度，同时密封结构可阻挡泥水灰尘进入轴承内部，延长部件使用寿命。渲染阶段采用影棚柔光布光方案，主光源从侧上方45度投射，勾勒出踏板的金属轴心与塑料外框的轮廓层次，辅光源补亮暗部细节，添加柔和的地面投影增强模型的真实感，材质区分上通过调整不同部件的粗糙度、金属度、反射率参数，清晰区分镀铬金属、工程塑料、硬质橡胶三类材质的视觉差异，整体结构设计兼顾骑行安全性、转动顺滑度与轻量化需求，可用于自行车配件的结构验证、外观展示与生产参考。
