带操纵杆的齿轮传动变速装置结构设计

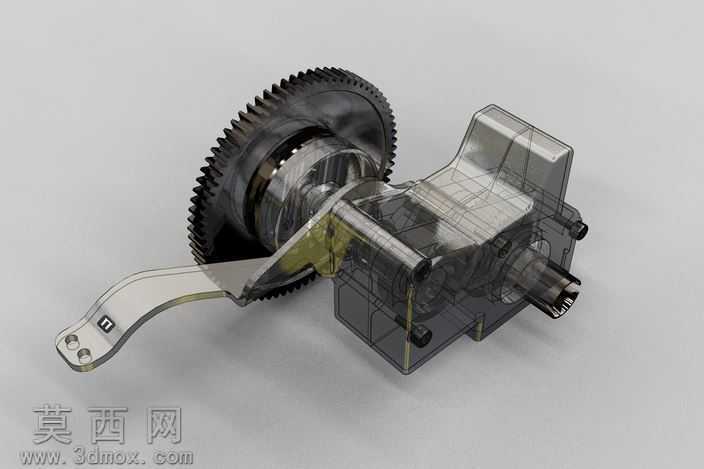

本作品为动力传输类变速传动装置的三维建模成果，建模阶段采用NX软件完成全参数化结构搭建，首先梳理传动链路的核心组成：包含大模数传动直齿轮、换挡操纵拨杆、箱体容纳腔、动力输入输出轴系四大核心模块，建模过程中严格遵循机械传动的公差配合标准，对齿轮的齿形参数、齿距、模数进行精准还原，确保齿面啮合间隙符合实际装配要求，操纵杆的铰接点位、拨叉行程与齿轮换挡位置做了对应约束，避免出现运动干涉问题。渲染阶段采用半透明箱体材质搭配金属实体构件的组合表现方式，将外部的传动齿轮、操纵杆设置为哑光金属材质，还原钢制构件的磨砂金属质感，对内部容纳齿轮组、传动轴的箱体部分赋予半透明工程塑料材质，既保留箱体的外形轮廓特征，又可清晰展示内部的轴系排布、齿轮啮合位置，让观看者无需拆解模型即可直观理解内部传动逻辑。材质参数调整阶段，针对金属构件区分了不同表面处理的质感差异：齿轮啮合面做了轻微的高光处理模拟加工面的光洁度，操纵杆的握持部位做了细微的纹理质感模拟防滑处理效果，箱体的半透明材质调整了折射参数，避免过度透明导致结构边界模糊。结构设计上，该装置通过操纵杆拨动滑移齿轮改变啮合传动比，实现不同档位的动力输出转速切换，大直径从动齿轮与输入轴小齿轮的啮合可实现一级减速，搭配内部的多组齿轮排布可拓展多档位变速能力，整体结构紧凑，操纵机构与传动箱体集成化设计，减少了额外的安装固定结构。设计思路围绕可视化教学与结构验证展开，通过半透明渲染的表现手法降低传动结构的理解门槛，全参数化的建模方式可支持后续对齿轮模数、传动比、箱体尺寸的快速调整，适配不同的动力传输场景需求，建模过程中对所有运动部件添加了临时的运动约束，可直接用于后续的运动仿真验证，检查换挡过程的平顺性与传动链路的干涉情况。
