多辊式线材管材矫直工装结构

该矫直机构主要应用于金属线材、细径管材的生产加工、线材成型、五金制品加工等场景，是金属线材拉拔、管材裁切、焊丝生产、细金属棒料加工工序中不可或缺的配套工装，核心作用是对弯曲变形的线性金属材料进行连续校直，消除材料内部残余应力，保证送料过程中材料的直线度，为后续裁切、折弯、冲压、焊接等工序提供尺寸精度稳定的原料，避免因材料弯曲导致的送料卡滞、裁切长度误差、成型件尺寸超差等生产问题。

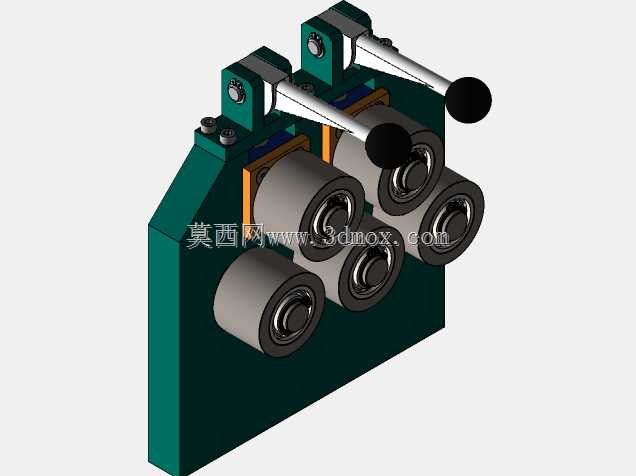

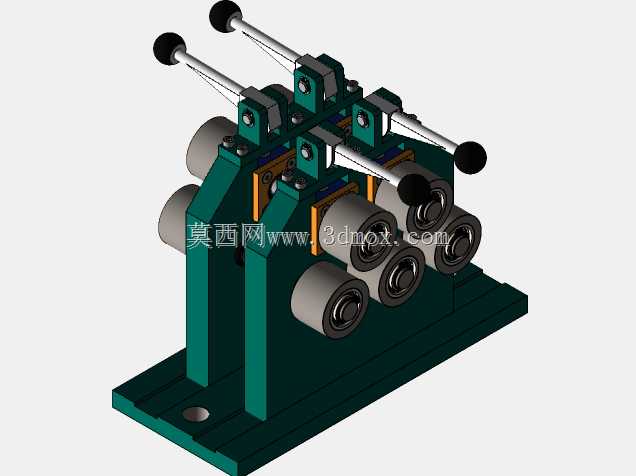

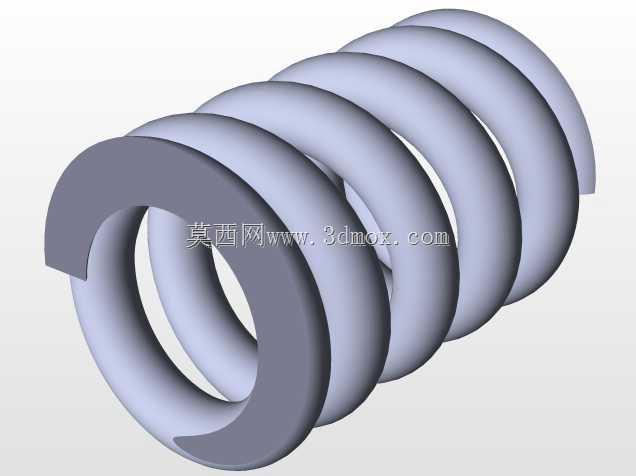

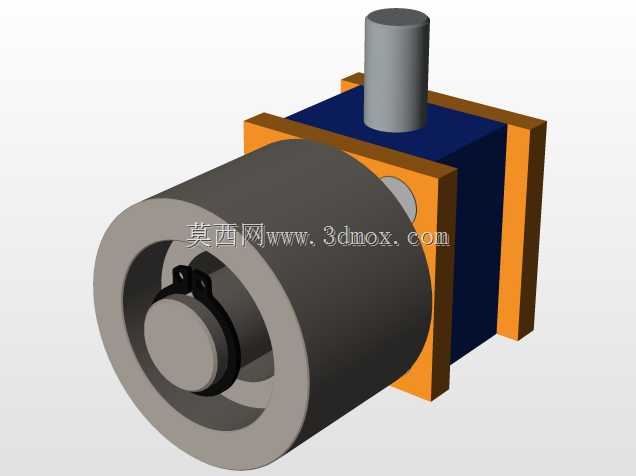

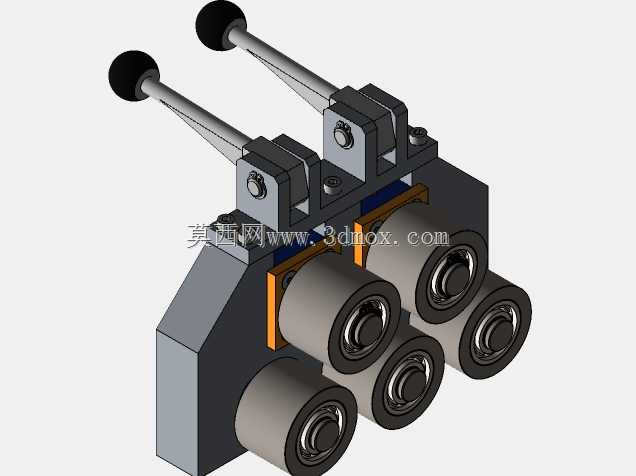

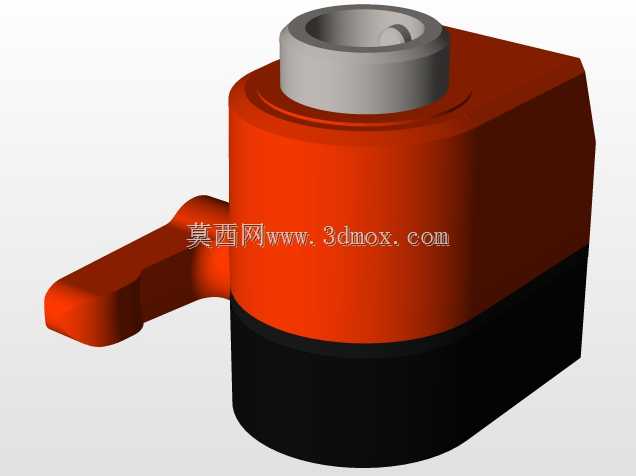

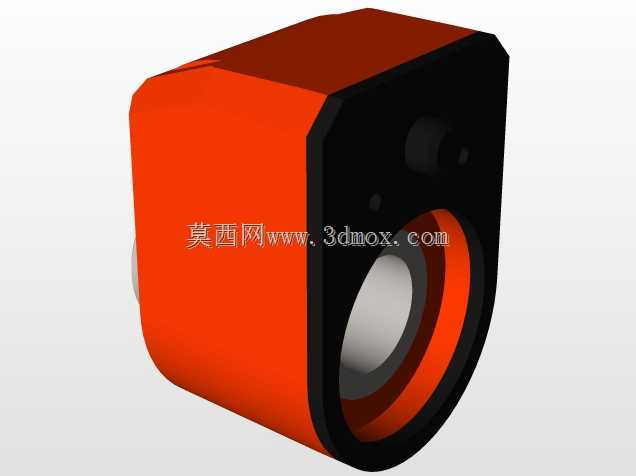

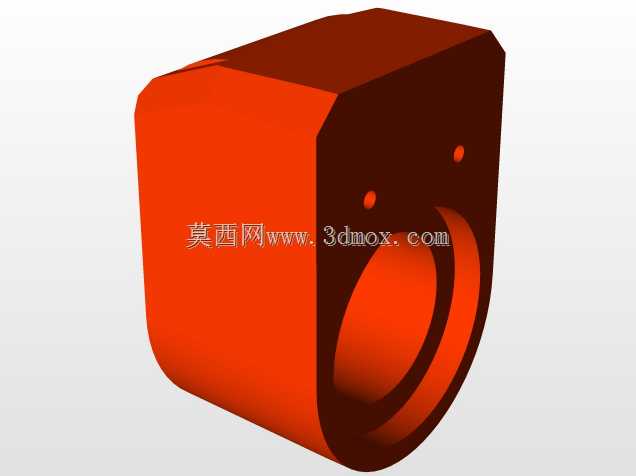

该机构采用对称双列多辊错位排布的结构设计，上下两排矫直辊轮沿材料送进方向交错布置，当线材或管材从辊轮间隙中穿过时，多组辊轮会从不同方向对材料施加反复的弯曲矫直力，逐步抵消材料原有的弯曲形变，最终输出直线度符合工艺要求的材料。每一组矫直辊轮都配套独立的手动调节手柄，操作人员可根据待加工材料的线径、材质硬度、原始弯曲程度，单独调整对应辊轮的压下量，适配不同规格的材料矫直需求，调节操作直观便捷，无需额外辅助工具即可完成参数调整。

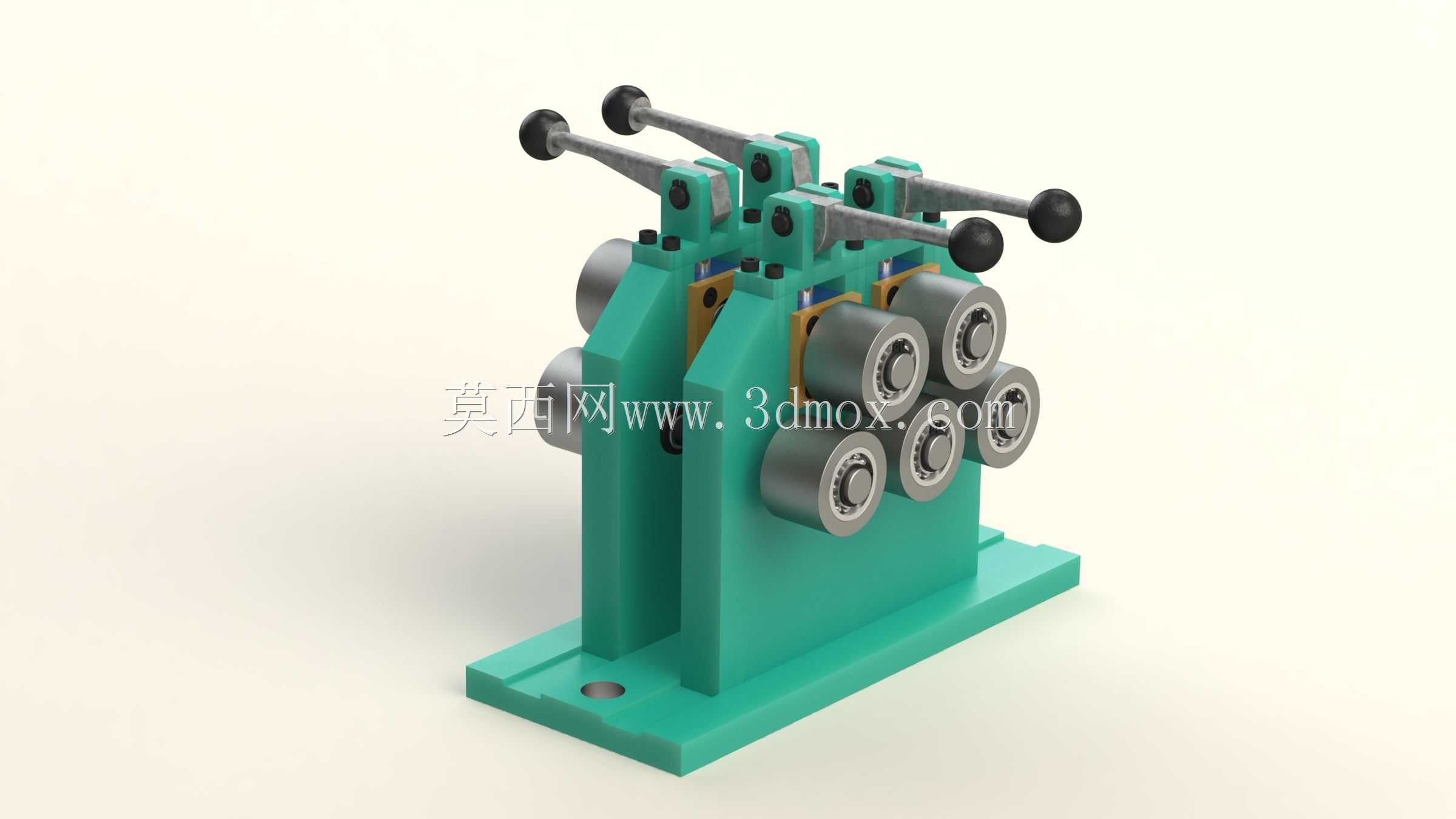

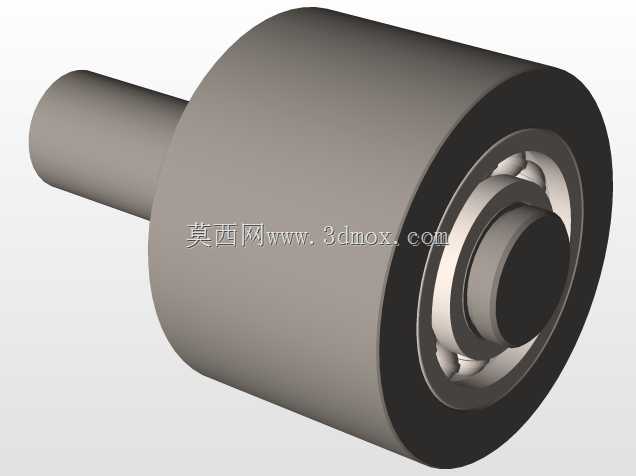

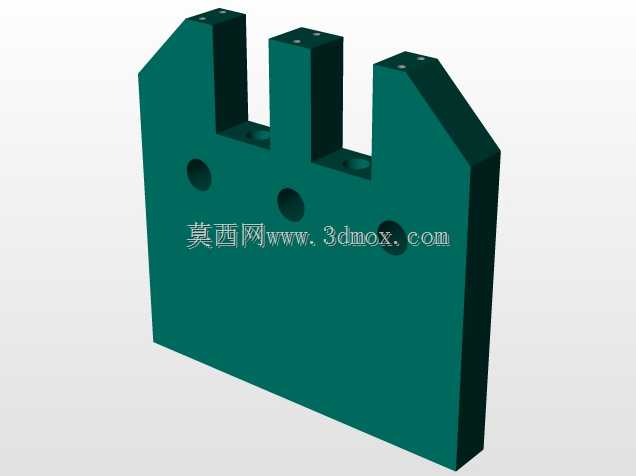

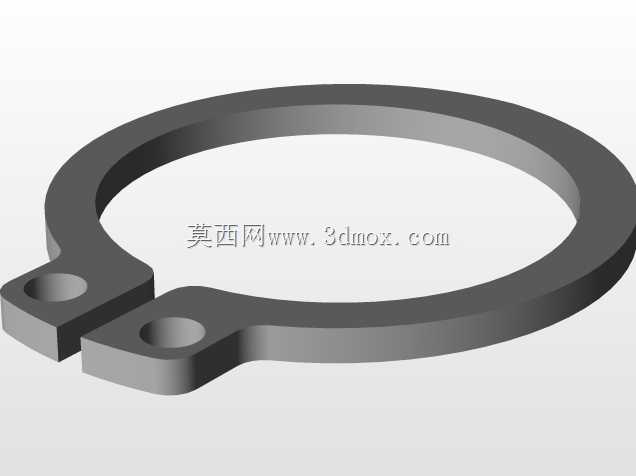

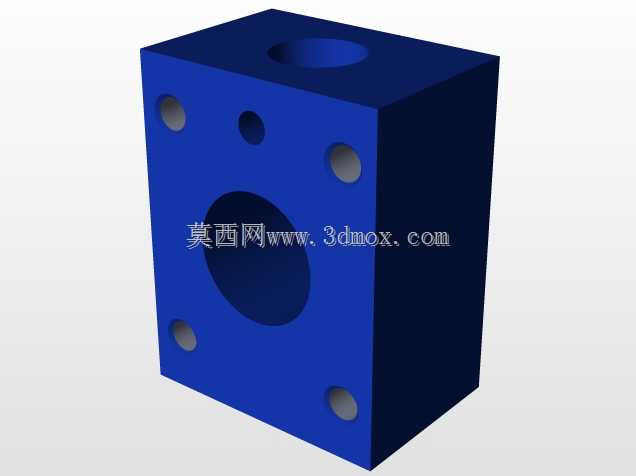

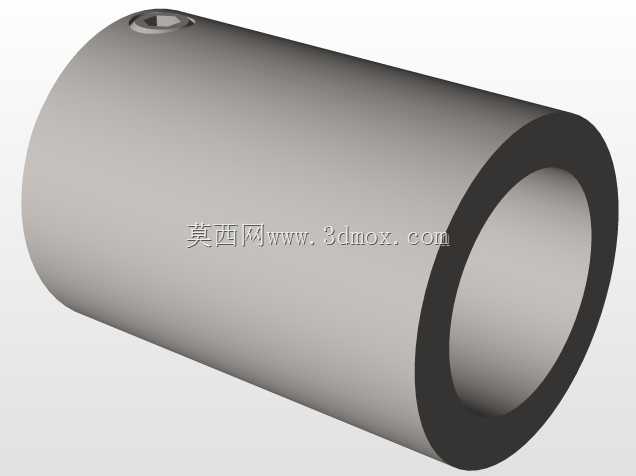

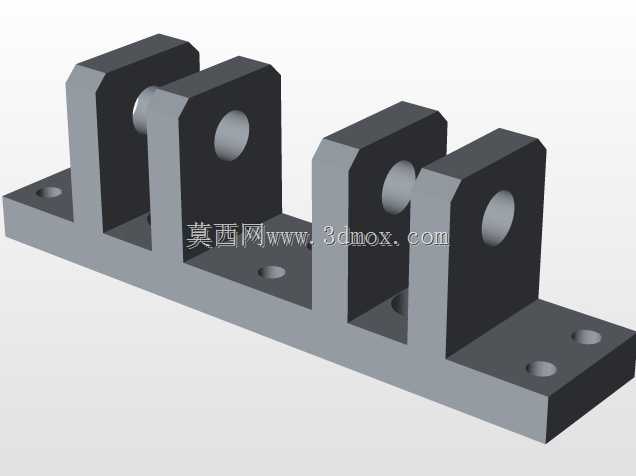

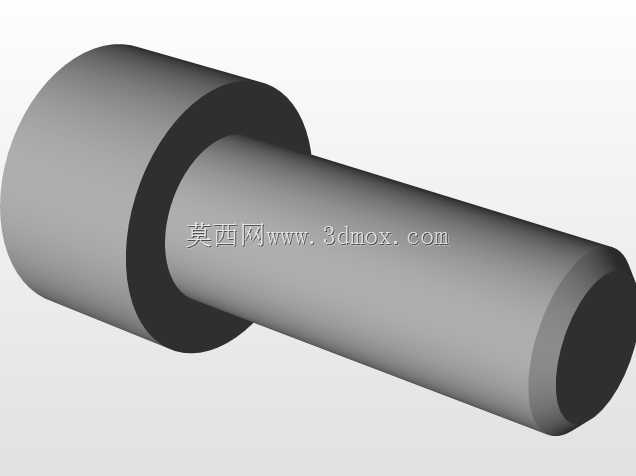

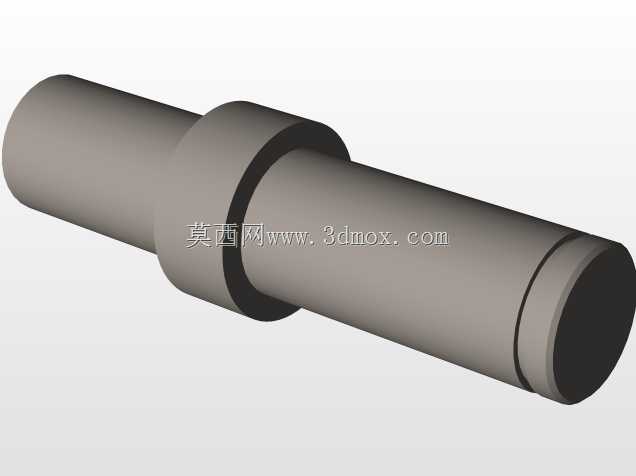

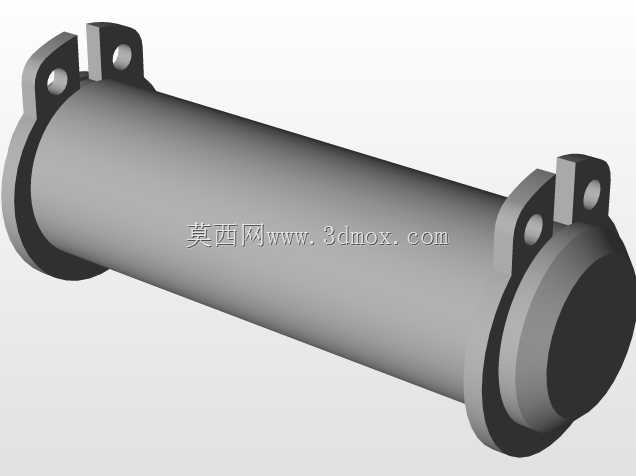

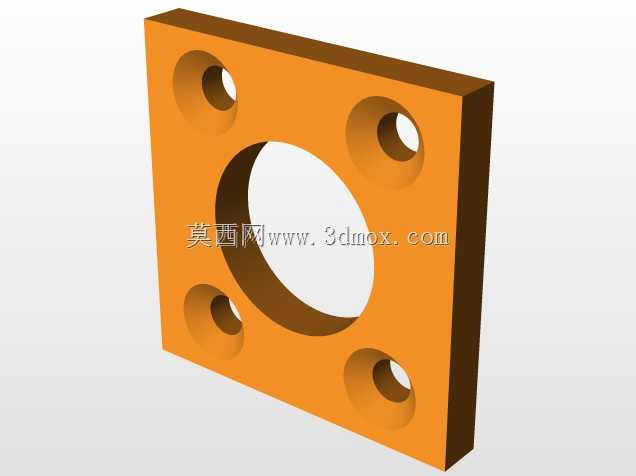

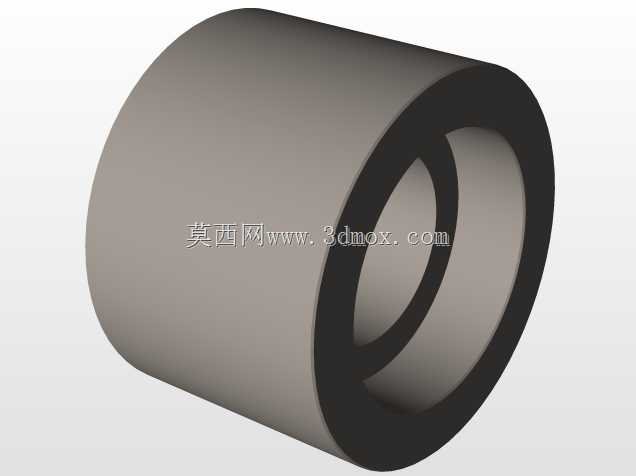

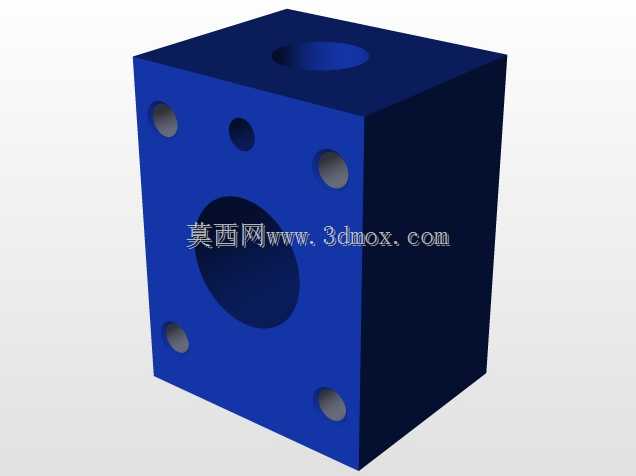

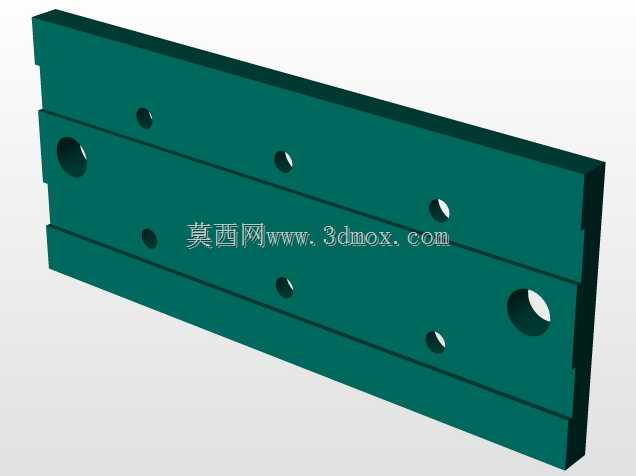

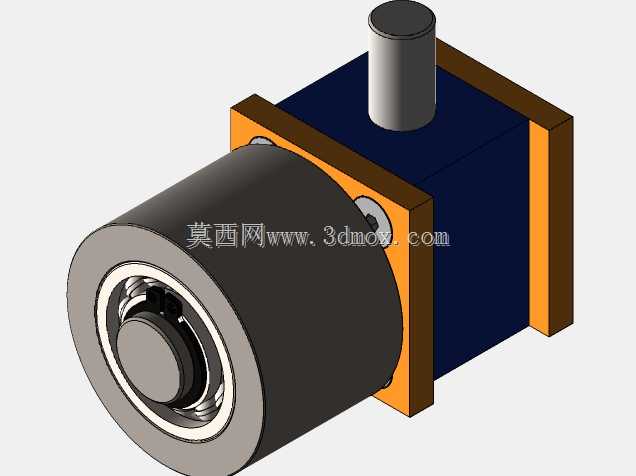

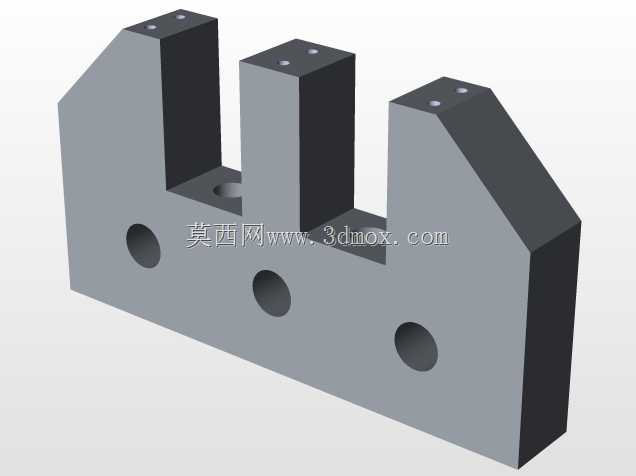

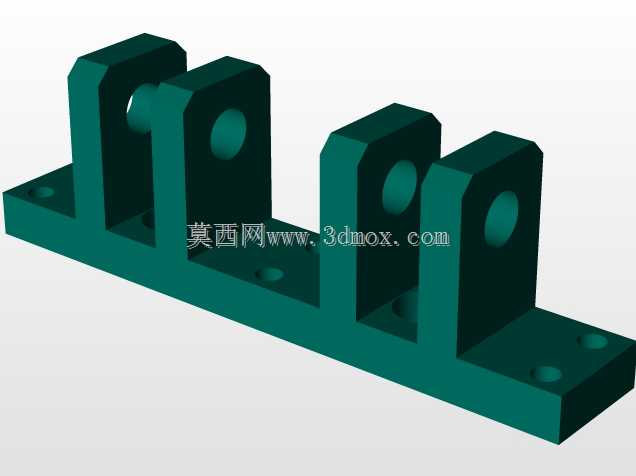

整体结构采用立式安装设计，底部设置带安装孔的一体式安装底座，可直接通过螺栓固定在生产线的进料机架、设备工作台面上，安装边界规整，整体占用空间紧凑，无需复杂的安装调试即可投入使用。主体机架采用加厚板材拼接成型，结构刚性充足，可承受矫直过程中产生的径向作用力，避免长期使用后机架变形影响矫直精度。所有矫直辊轮均采用轴承支撑转动，转动阻力小，材料送进过程中辊轮随动灵活，不会划伤材料表面，可保证加工后材料的表面质量。

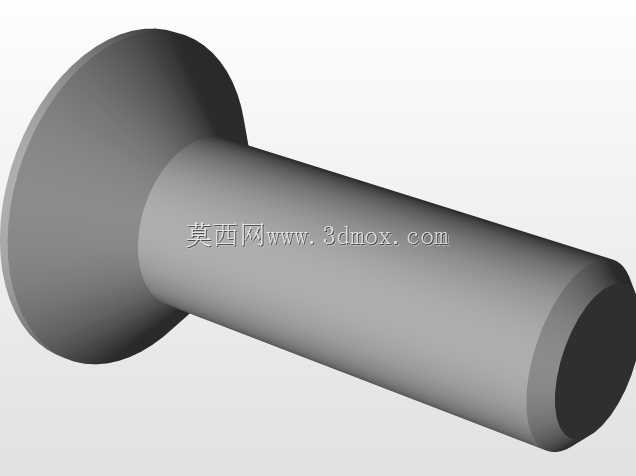

设计过程中重点考虑了不同材质材料的适配性，辊轮的排布间距、压下行程均经过合理计算，既可以适配低碳钢线材、铜丝、铝丝等软质金属材料的矫直，也可满足细径不锈钢管、硬质合金丝等硬度较高材料的校直需求，手动调节的结构无需配套动力驱动，可直接搭配拉丝机、送料机、裁断机等设备使用，也可单独作为手动矫直工装用于小批量加工场景，结构简单可靠，维护成本低，辊轮磨损后可单独快速更换，无需整体拆解机构，能够有效降低生产现场的运维成本，提升线材管材加工的成品合格率。
