带送料输送结构的自动鞋底切割设备

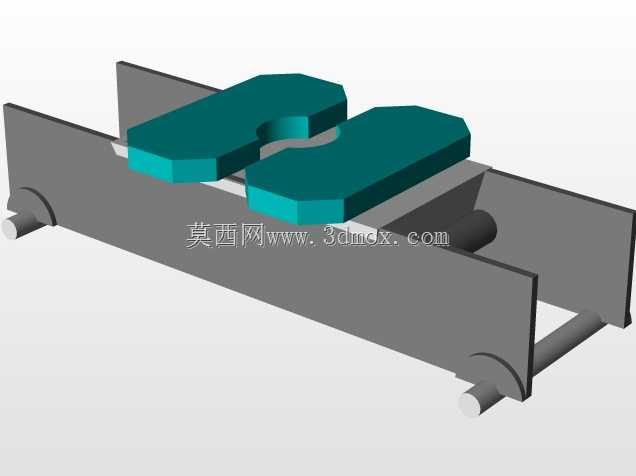

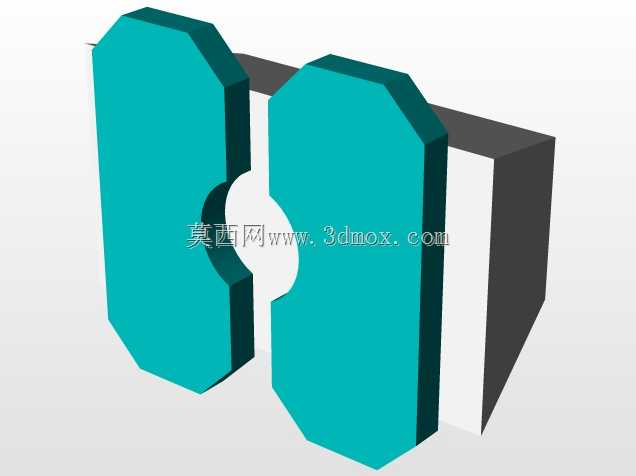

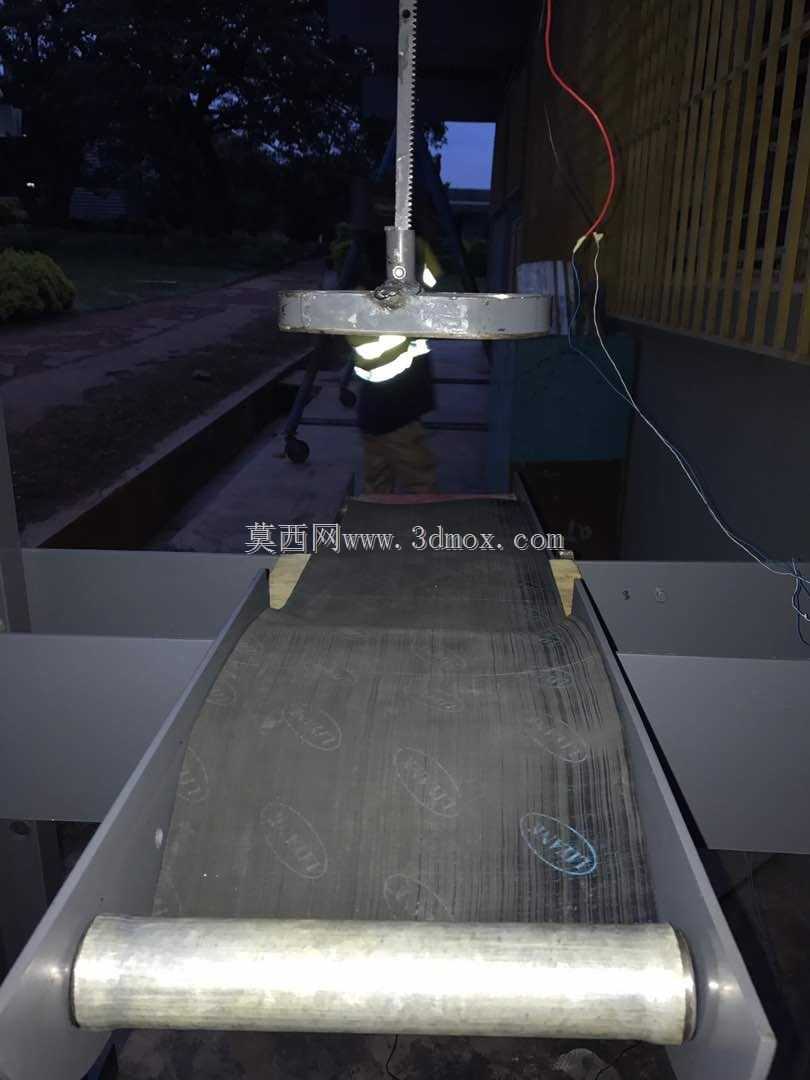

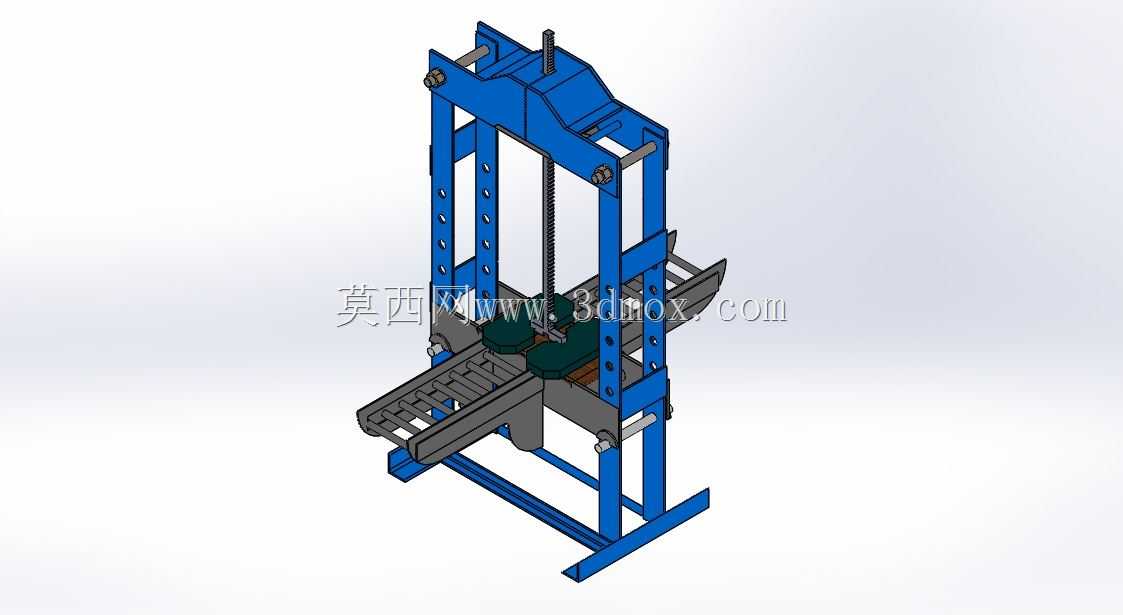

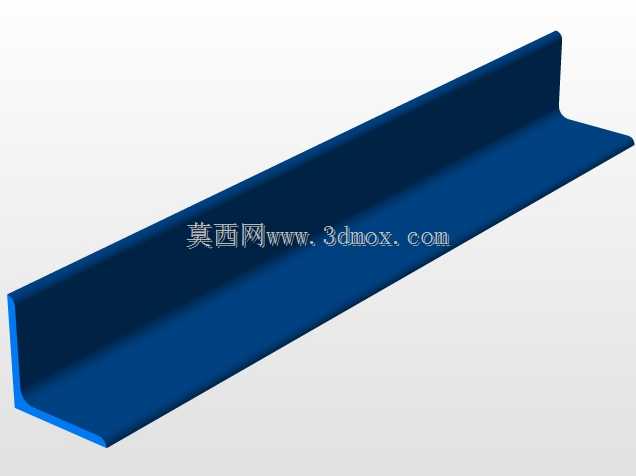

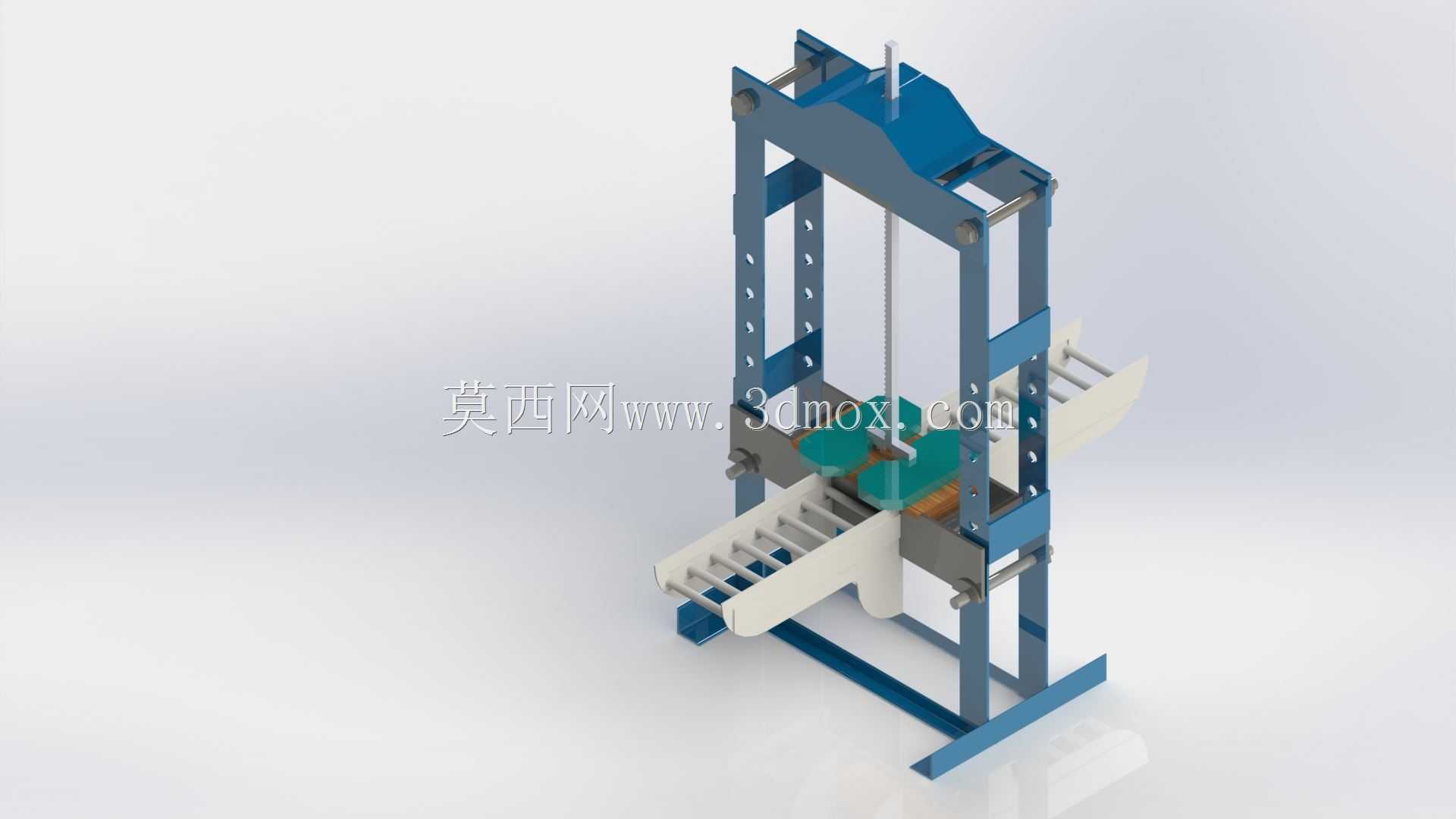

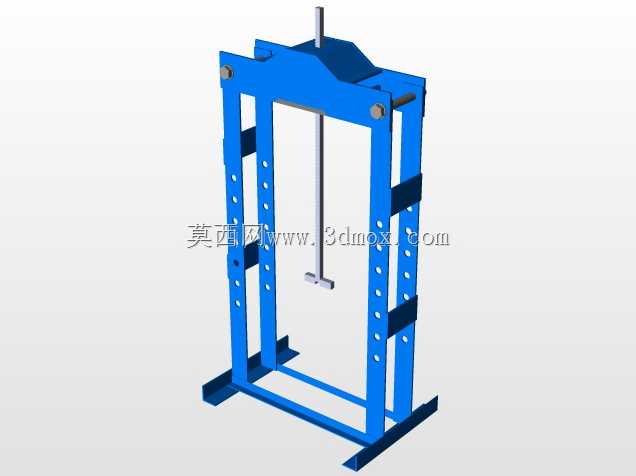

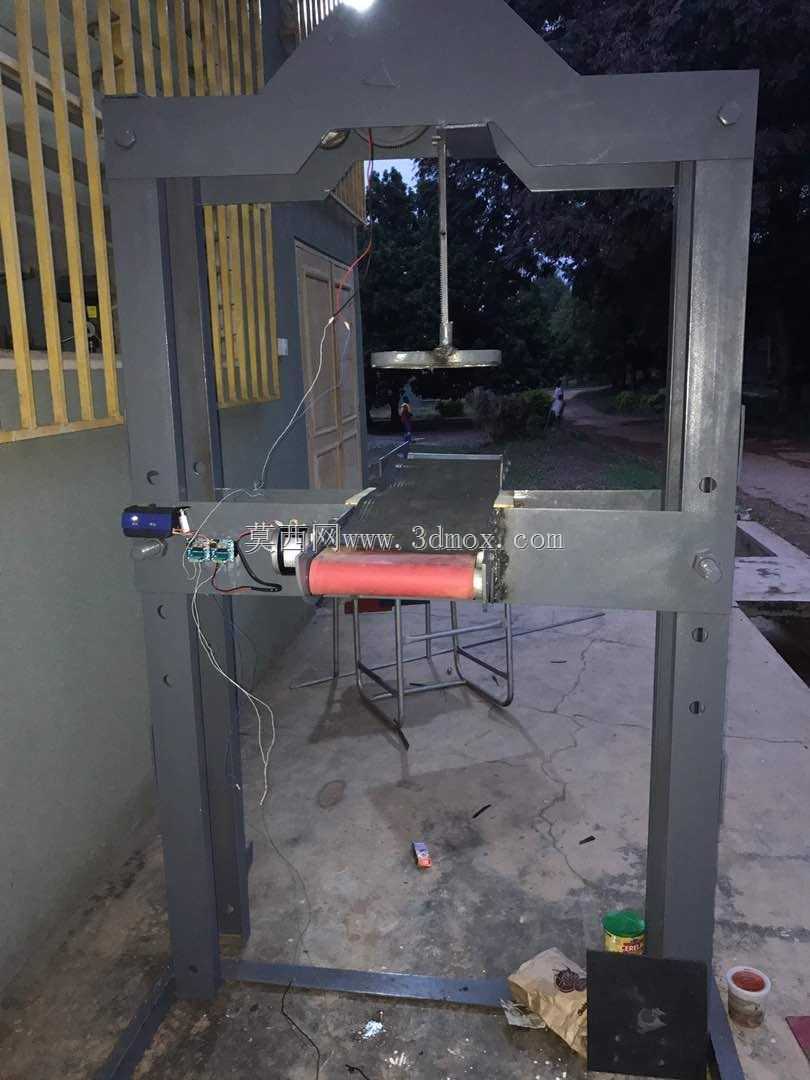

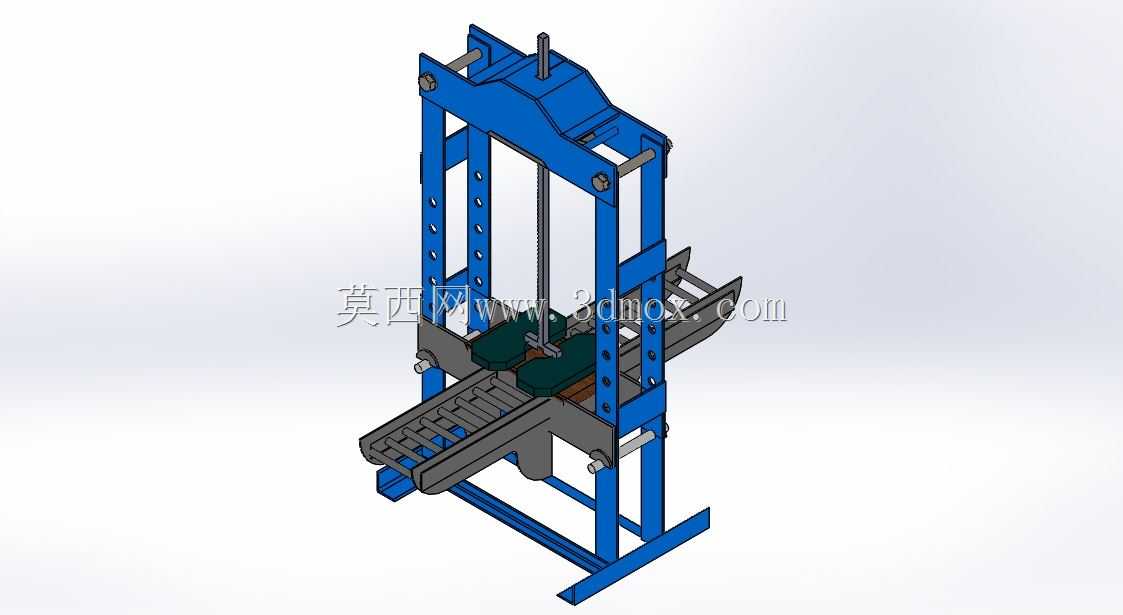

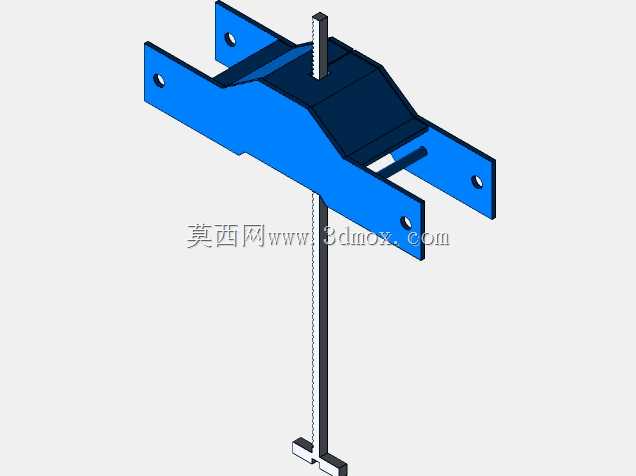

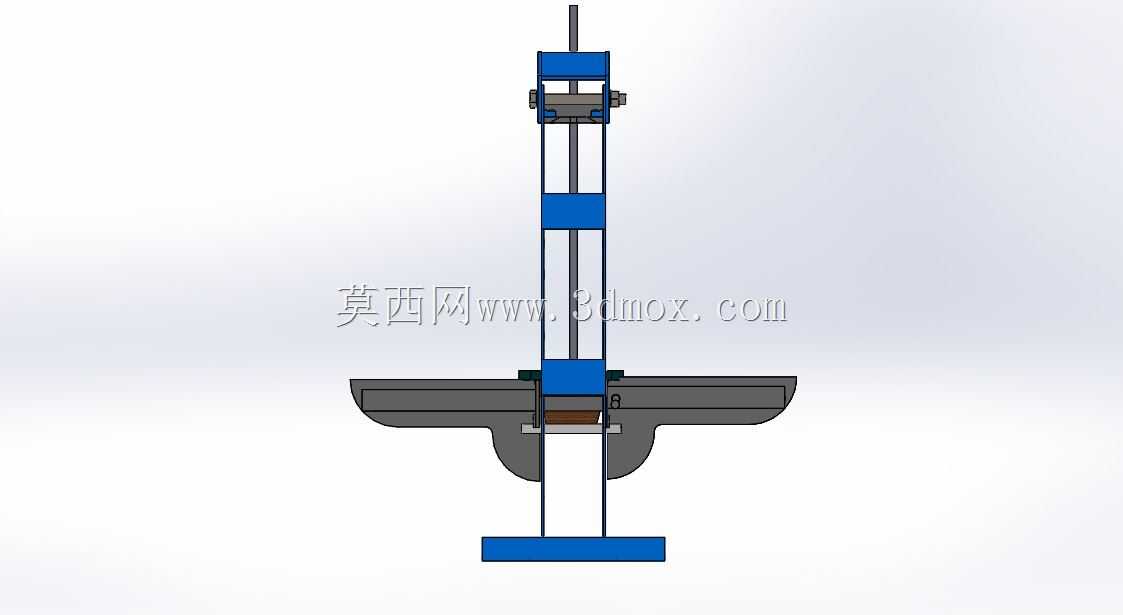

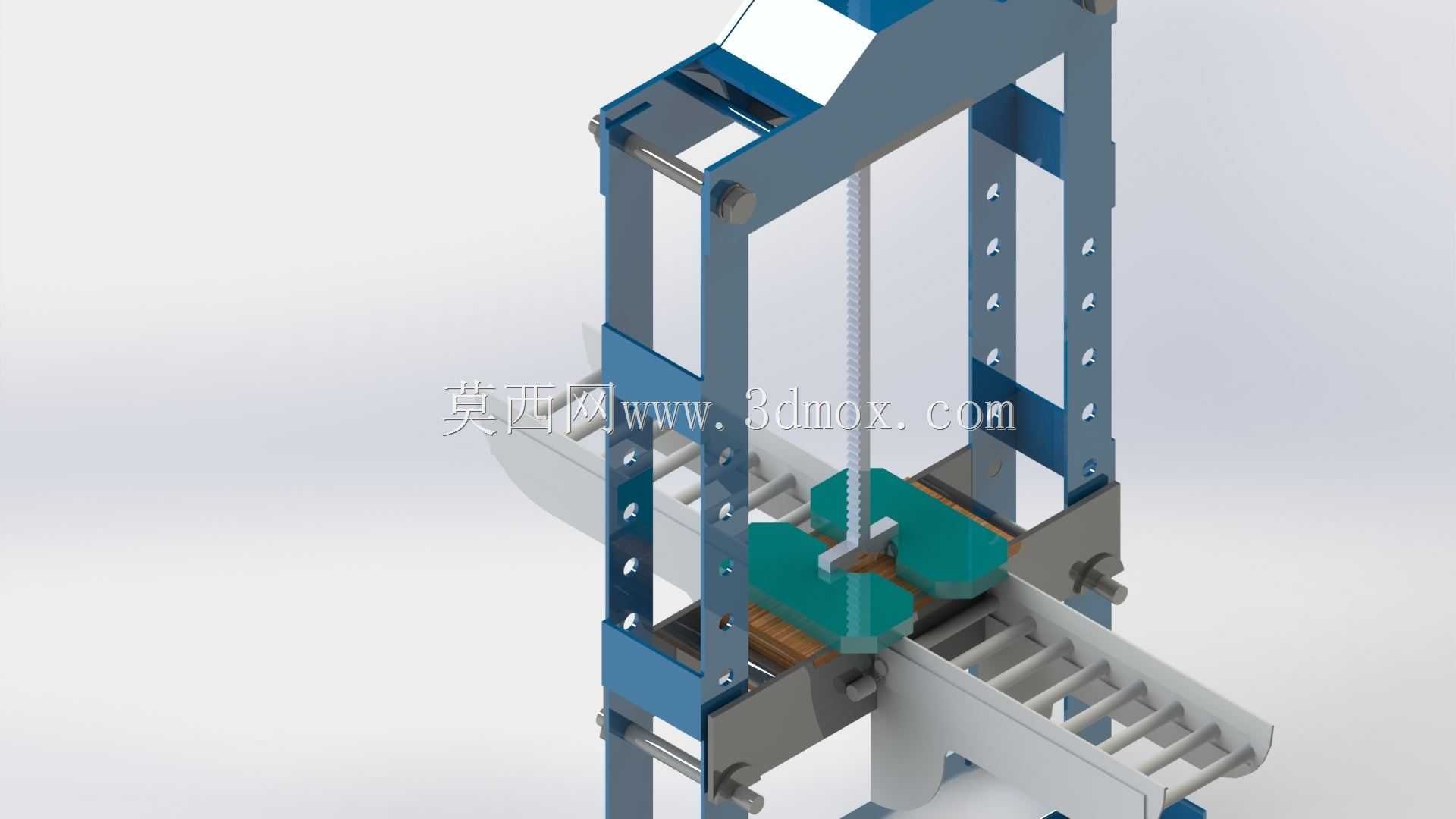

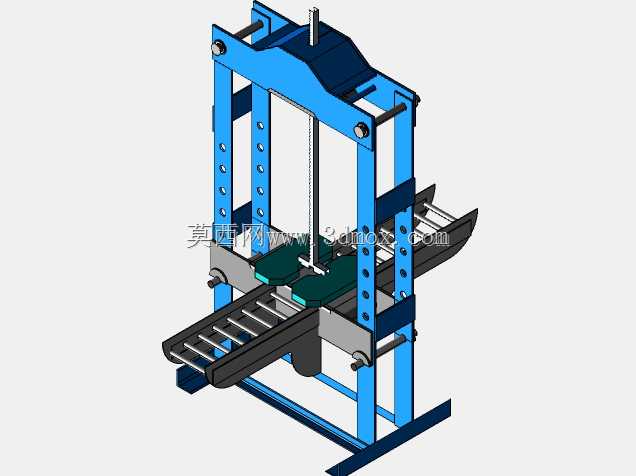

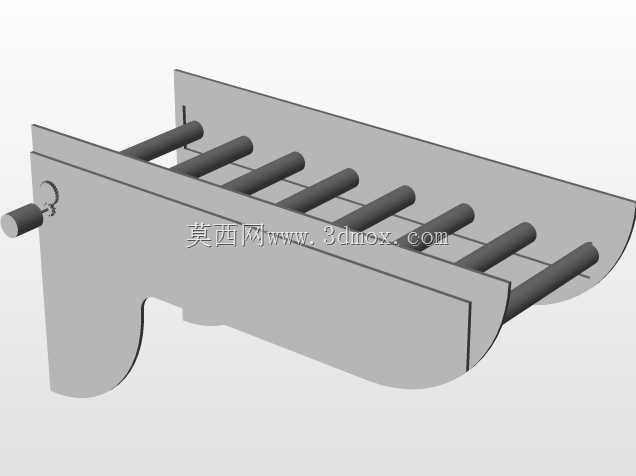

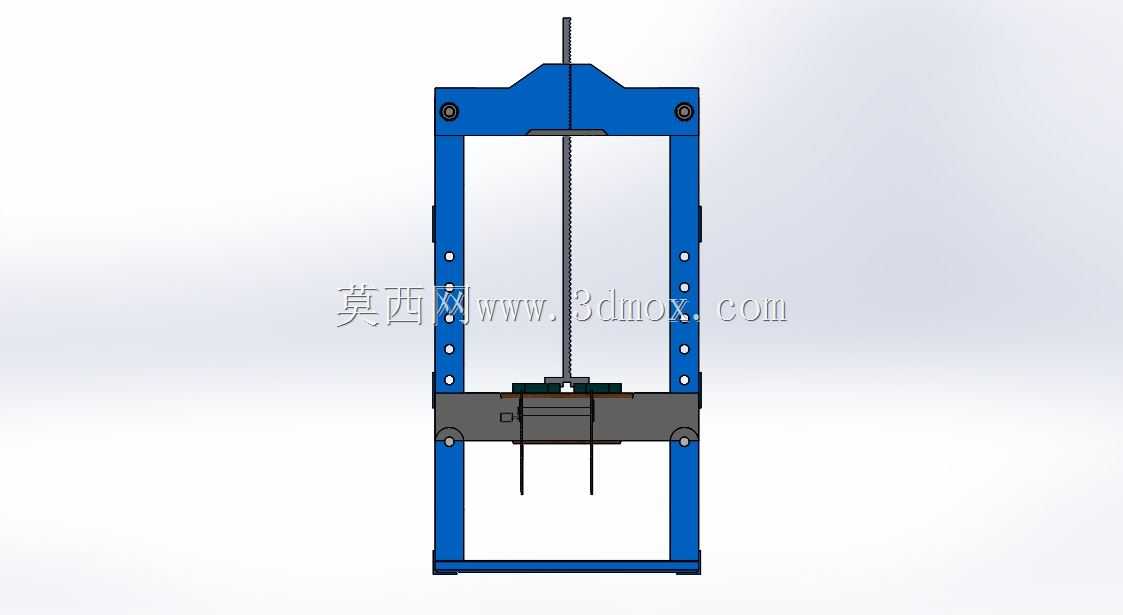

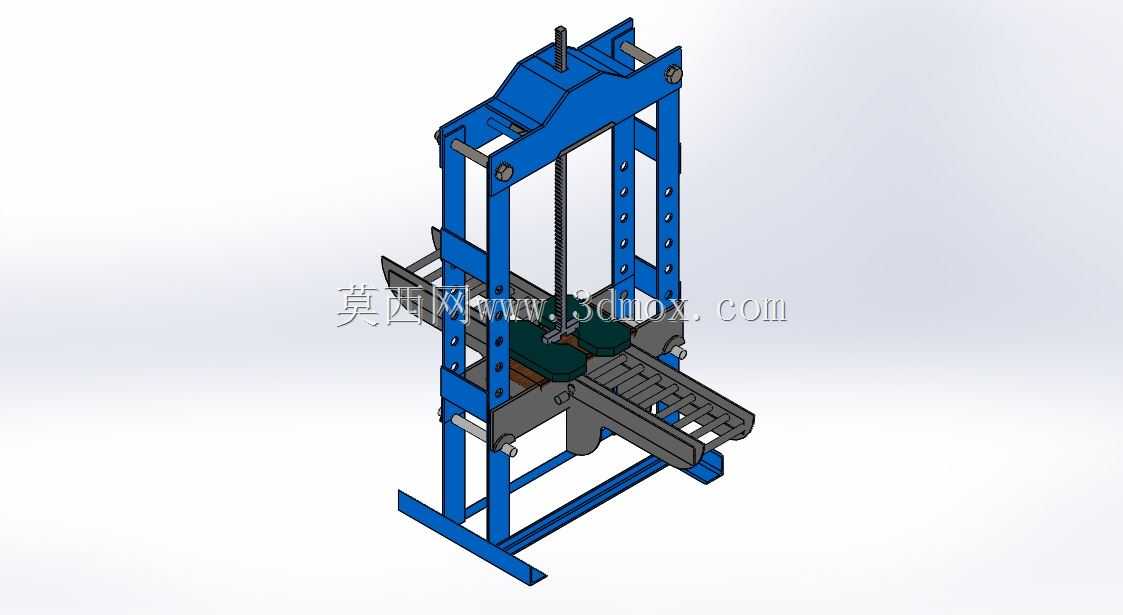

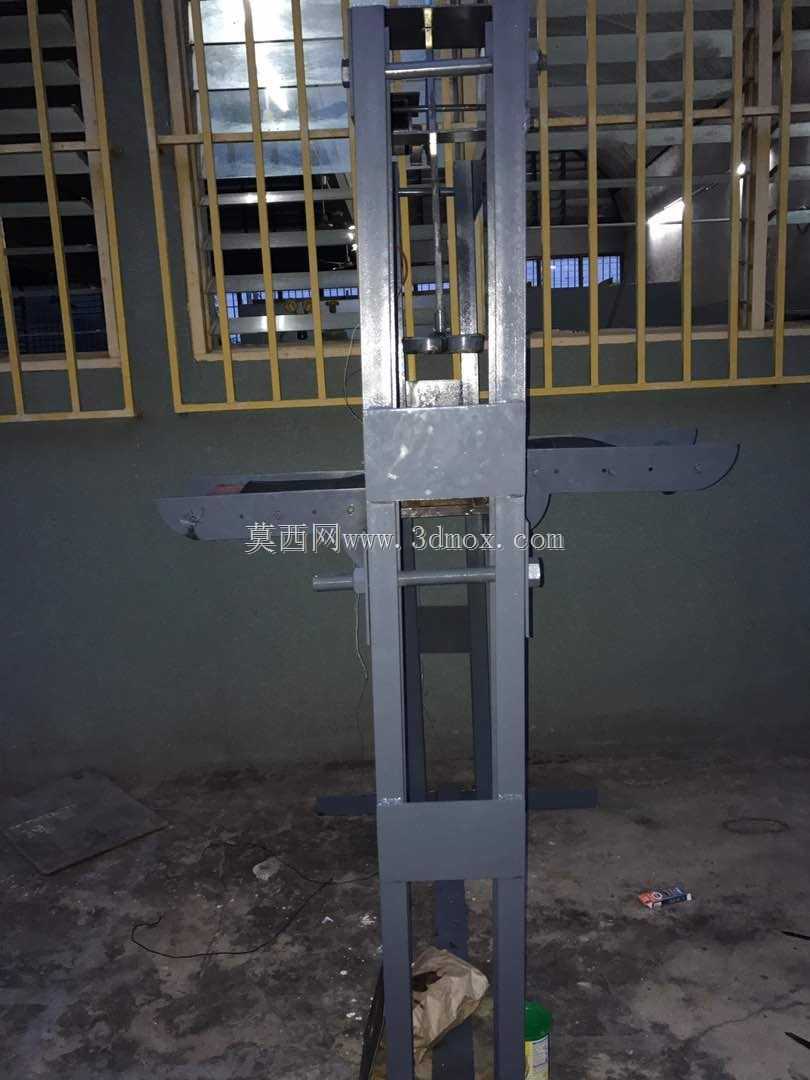

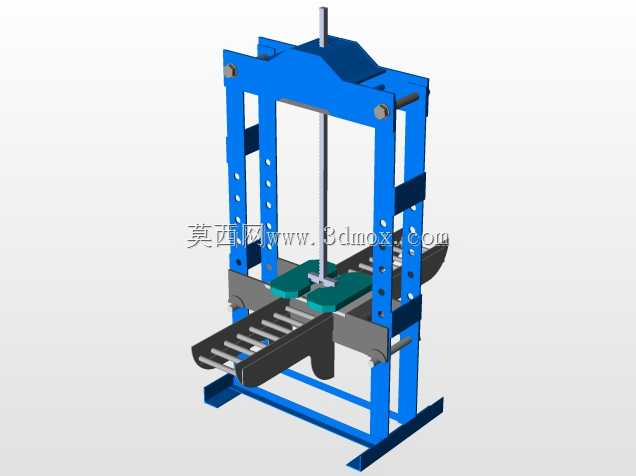

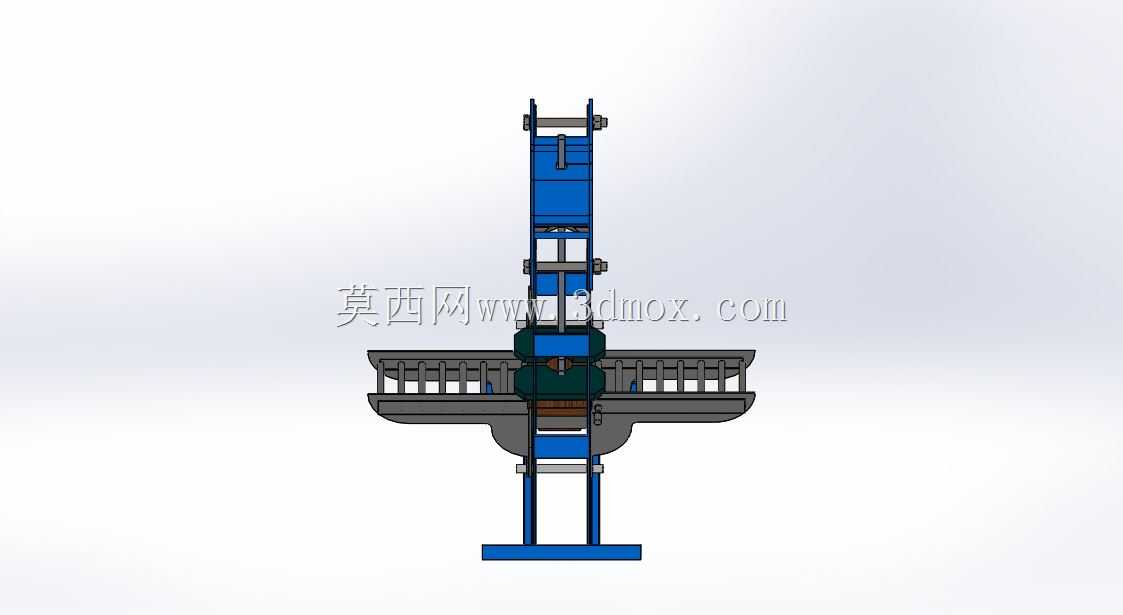

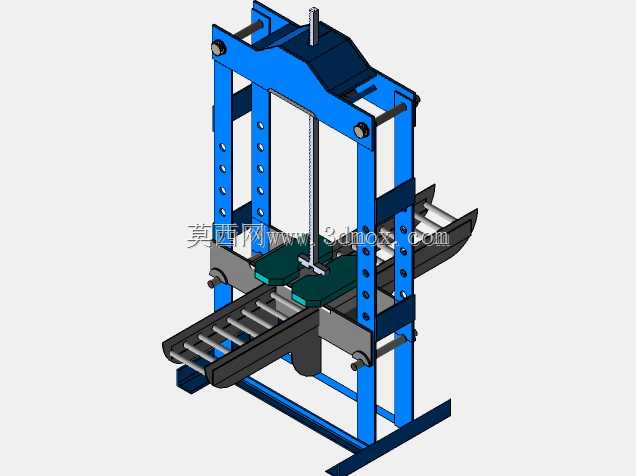

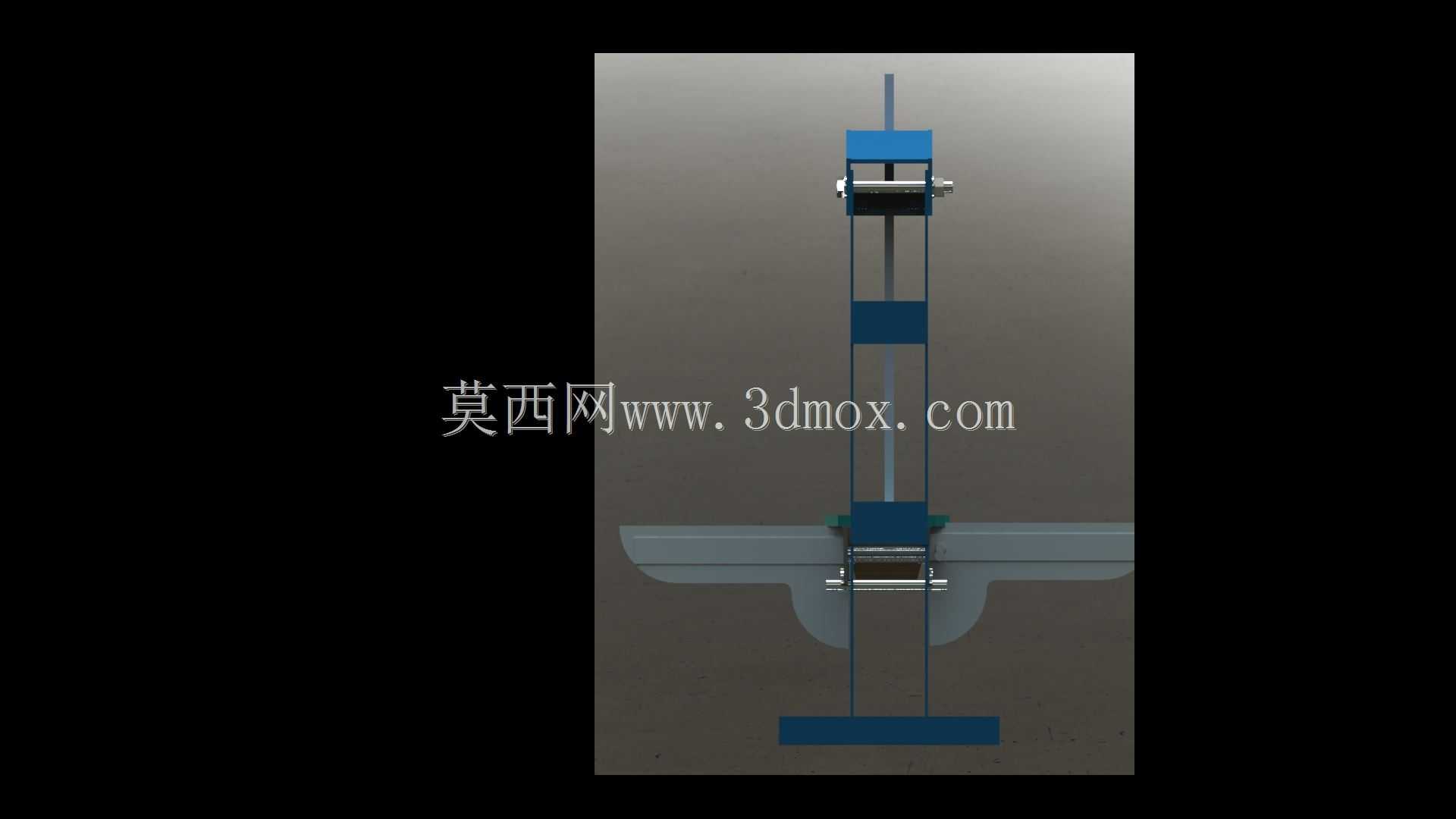

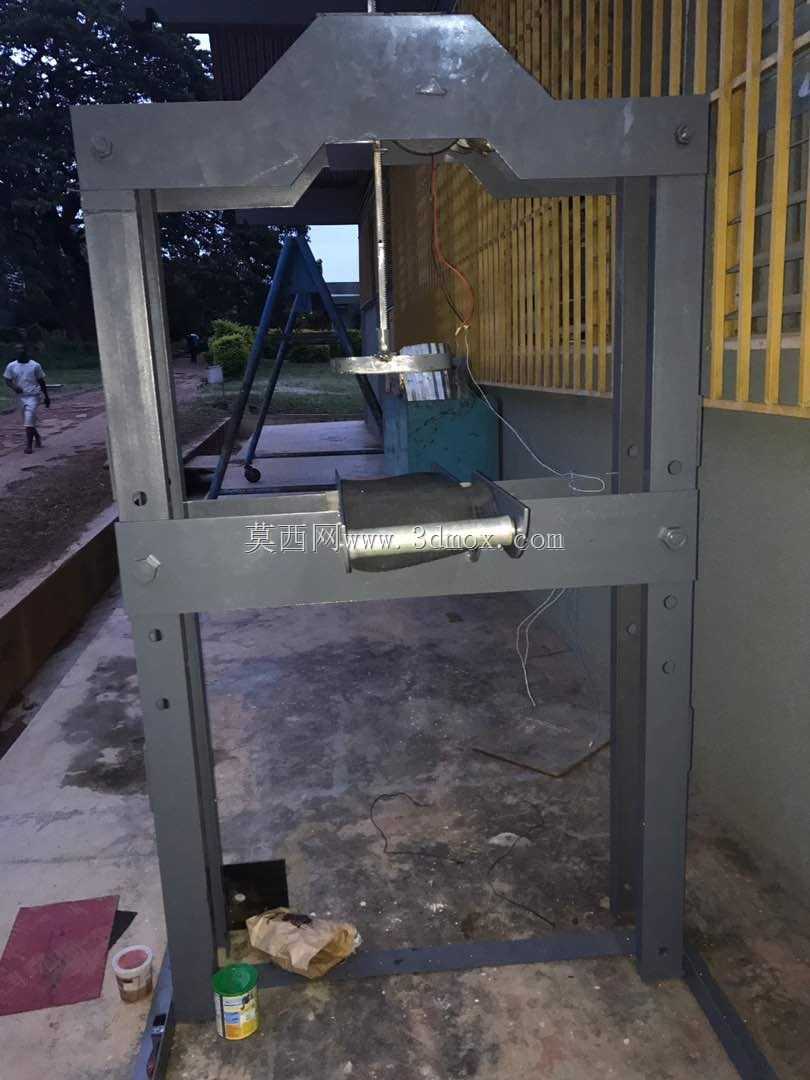

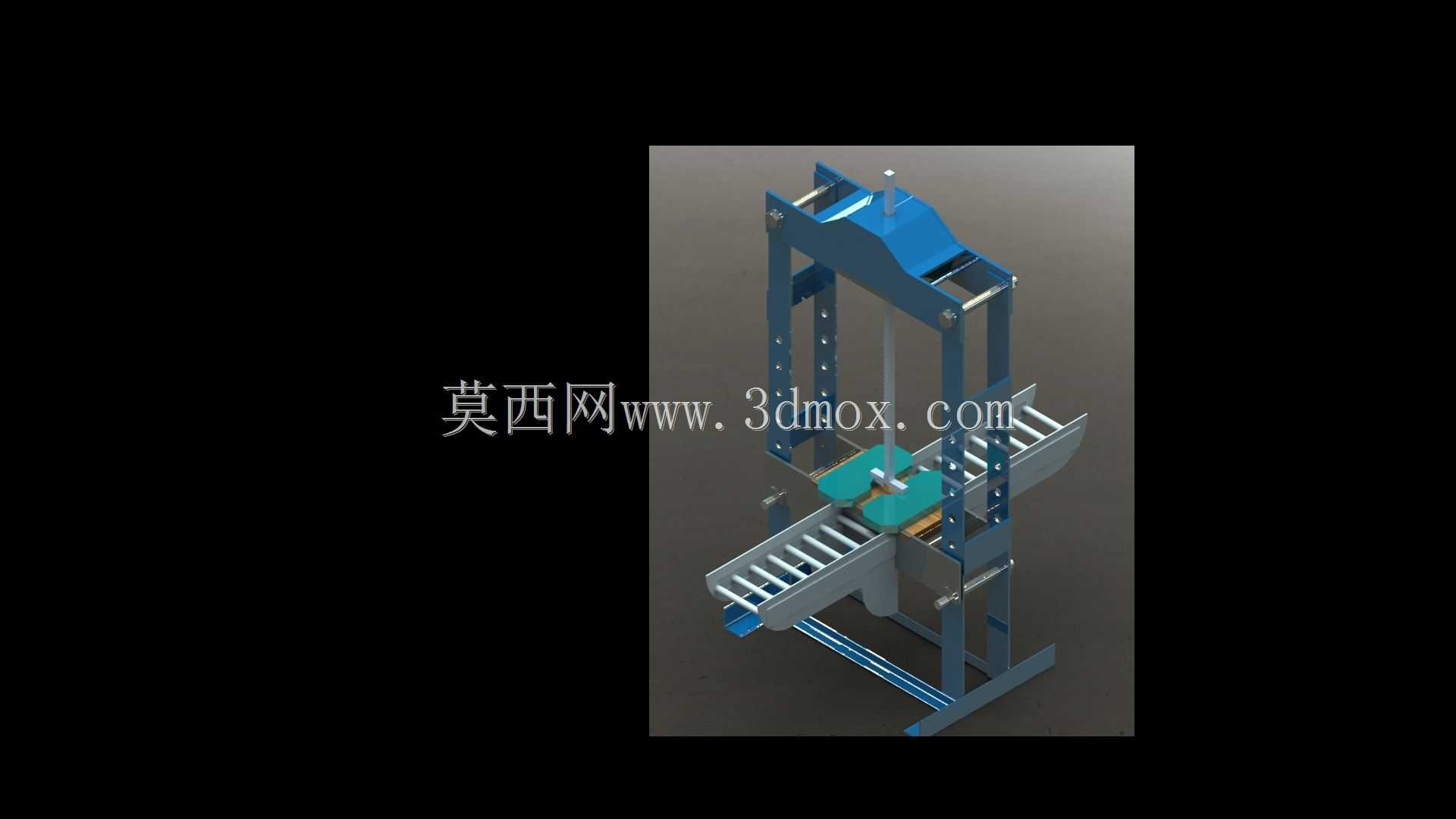

这款设备面向制鞋生产环节的鞋底裁切工序设计，主要应用于中小型制鞋厂、鞋材加工工坊的批量鞋底料件加工作业场景，可适配皮革、人造革、复合鞋材等多种制鞋常用原材料的定长切割作业，替代传统人工划线裁切的低效作业模式，适配制鞋生产线的连续化送料节拍，能够与上游鞋材放卷设备、下游鞋底成型工位形成顺畅的工序衔接。设备整体采用立式框架搭配水平送料槽的布局结构，主体支撑框架采用型钢拼接式设计，预留了多组高度调节安装孔位，可根据不同厚度的鞋材切割需求调整切割模组的竖直作业行程，整体安装占地面积较小，无需额外浇筑复杂设备基础，仅需平整硬化地面即可完成固定安装，适配车间内灵活排布生产线的需求。设备核心功能依托定时送料与联动切割的配合逻辑实现，送料部分采用梯格状输送槽结构，可平稳承载待切割的鞋材板料，按照预设的定长参数间歇向前输送料件，每次送料到位后触发切割动作；切割执行部分采用直流电机驱动小齿轮与竖直齿条啮合的传动结构，将电机的旋转运动转化为切割刀具的竖直往复运动，刀具直接与小齿轮传动组件连接，传动路径短、动作响应快，可保证每次切割动作的行程一致性，避免出现切边歪斜、料件尺寸偏差的问题。设计过程中充分考虑制鞋车间的日常维护需求，切割模组与输送槽采用快拆式连接结构，更换不同刃口形状的刀具即可适配不同材质鞋材的切割需求，框架两侧预留的镂空区域既可以减轻设备整体自重，也方便操作人员观察内部传动部件的运行状态，及时清理裁切过程中产生的鞋材碎屑，避免碎屑卡滞齿条、齿轮传动副影响设备正常运行。设备的输送槽出料端做了圆弧过渡导向设计，裁切完成的鞋底料件可顺着导向斜面滑落到下游接料工位，无需人工额外取件，可有效降低操作人员的劳动强度，适配单人值守多台设备的作业模式，帮助制鞋加工环节提升裁切工序的作业效率与成品尺寸一致性。
