安卓机器人造型桌面摆件三维设计

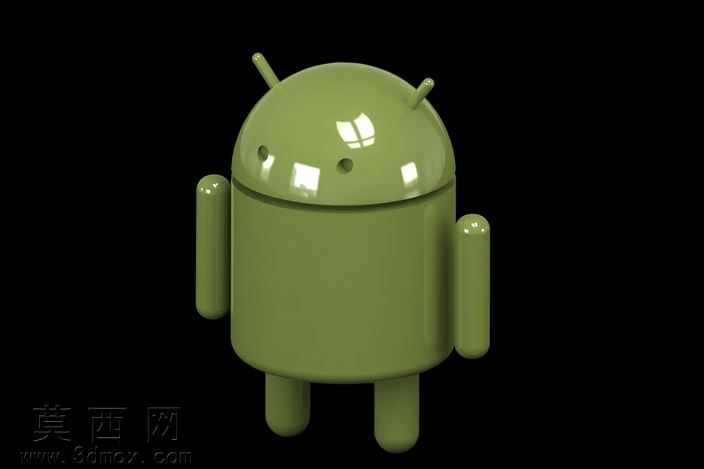

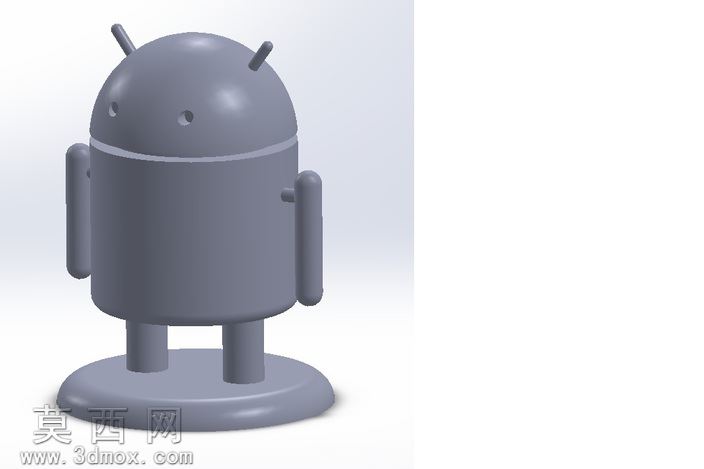

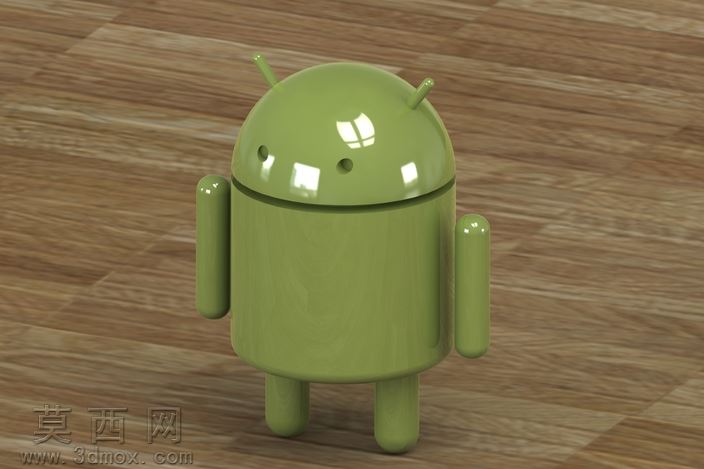

本作品是基于安卓系统经典吉祥物形象完成的三维建模设计，整体采用一体化圆润造型思路，适配3D打印快速原型制造的工艺需求，建模过程中对原版安卓形象的特征做了针对性的结构优化。建模阶段以SolidWorks为核心工具，采用实体建模逻辑搭建整体结构：首先绘制机器人头部的旋转轮廓，通过凸台旋转生成圆润的半球形头部，在头部对应位置拉伸切除出两个内凹的圆形眼部结构，再以小直径圆柱凸台生成头顶的两根天线特征，天线与头部衔接处做了小圆角过渡处理，避免3D打印过程中出现应力集中导致的断件问题。躯干部分采用等直径圆柱凸台生成，与头部衔接处预留了一圈浅凹槽作为经典的装饰分割线，还原原版形象的视觉特征；两侧手臂采用圆角矩形截面拉伸生成，手臂与躯干的连接位置做了大圆角顺滑过渡，无尖锐棱角，手臂末端做了微倾斜的切面处理，还原形象的简约设计感。下肢部分采用两根等径圆柱作为支撑腿，底部额外设计了一体化圆形底座，底座与支撑腿、躯干的衔接处全部做圆角过渡，既保证了整体摆件放置时的稳定性，也避免了打印后支撑拆除带来的表面瑕疵。材质渲染阶段采用哑光浅灰色工程塑料质感，模拟PLA打印耗材的原生视觉效果，表面设置轻微的漫反射粗糙度，无高反光金属质感，整体呈现出温润的哑光质感，符合数码周边摆件的视觉定位。结构设计上全程考虑FDM3D打印的工艺要求，所有特征的拔模角度控制在合理范围，无小于45度的悬空结构，无需额外添加打印支撑即可完成成型，整体壁厚均匀控制在2mm左右，既保证了打印成品的结构强度，也避免了壁厚不均导致的打印翘曲问题。设计过程中没有采用复杂的曲面拆分，所有特征均以参数化实体特征生成，方便后续根据打印需求调整整体尺寸，可适配不同幅面的桌面级3D打印机制作，成品可作为数码爱好者的桌面装饰摆件，也可作为CAD/CAM课程的快速原型实训案例。
