蜂窝挤压轻量化填充结构设计方案

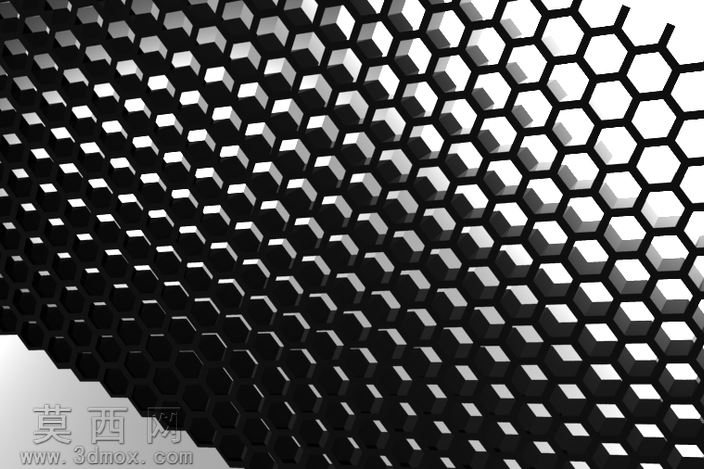

本结构为面向3D打印模具制造场景设计的蜂窝挤压填充结构，建模阶段首先完成基础六边形蜂窝单元的参数化搭建，通过阵列命令实现规整的蜂窝网格排布，保证每个六边形单元的壁厚均匀一致，相邻单元的连接边完全重合无错位，避免后续布尔运算出现破面问题。建模过程中先确定整体填充区域的边界尺寸，将蜂窝阵列适配到目标空腔的轮廓范围内，针对边界处不完整的蜂窝单元，通过裁剪命令切除超出空腔轮廓的部分，保证填充结构与空腔内壁完全贴合，不存在多余的突出结构。结构设计上采用正六边形蜂窝构型，利用六边形的力学稳定性，在大幅减少材料用量的同时，保证整体结构的抗压、抗形变能力，适配挤压作业的受力需求，避免填充结构在挤压过程中出现塌陷变形。材质设定上针对3D打印模具的使用需求，将结构材质设置为常用的模具工程塑料参数，渲染阶段采用黑白高对比度材质表现，清晰呈现蜂窝结构的网格排布规律与立体层次，通过光影效果突出每个六边形单元的深度感，直观展示结构的疏密程度与空间构型。设计思路围绕轻量化减材的核心需求，摒弃传统实心填充的方案，采用蜂窝挤压结构在满足结构强度要求的前提下，最大限度降低材料消耗，同时适配3D打印的成型工艺，避免出现悬空角度过大无法打印的结构，所有蜂窝单元的连接角度均符合3D打印的自支撑要求，减少打印过程中的支撑材料使用。结构完成后可直接导入到对应模具的模型中，通过布尔运算将蜂窝结构与模具空腔进行合并，快速实现模具的轻量化改造，无需重新进行整体结构设计，大幅提升模具设计的效率，同时降低3D打印过程中的材料成本与打印时长，适配小批量定制化模具的快速制造需求。
