带行走导轨的回转式焊接机械臂结构

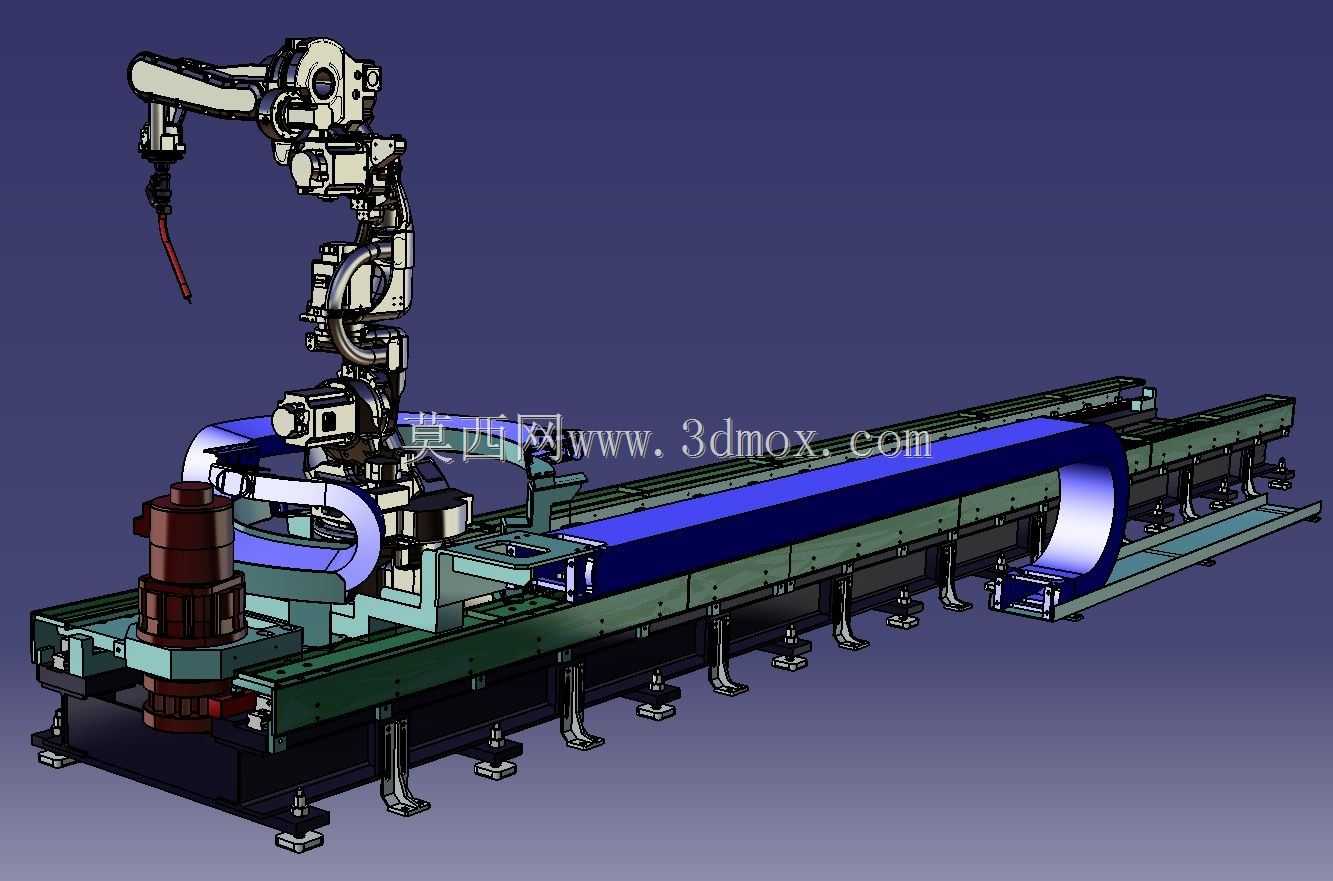

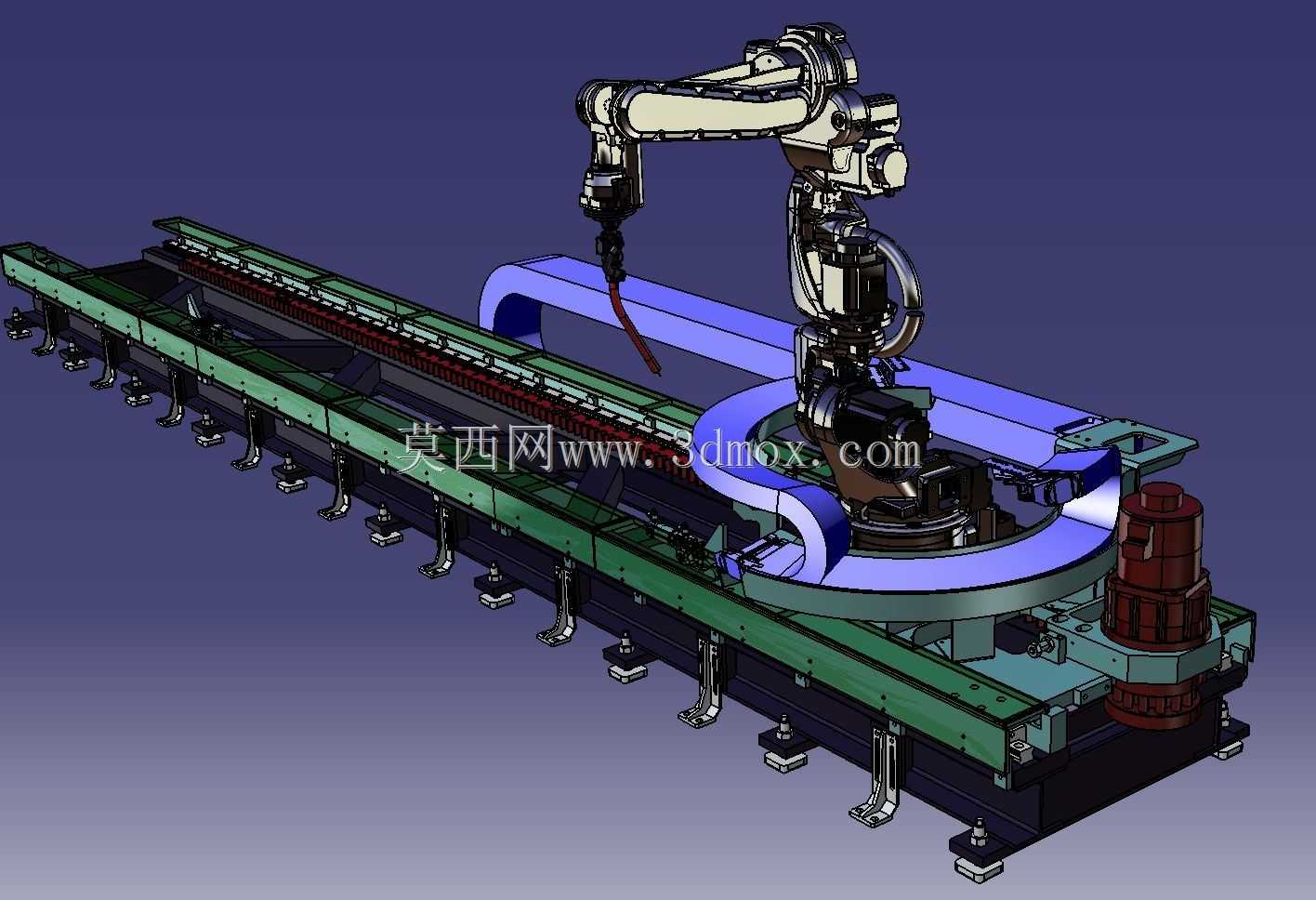

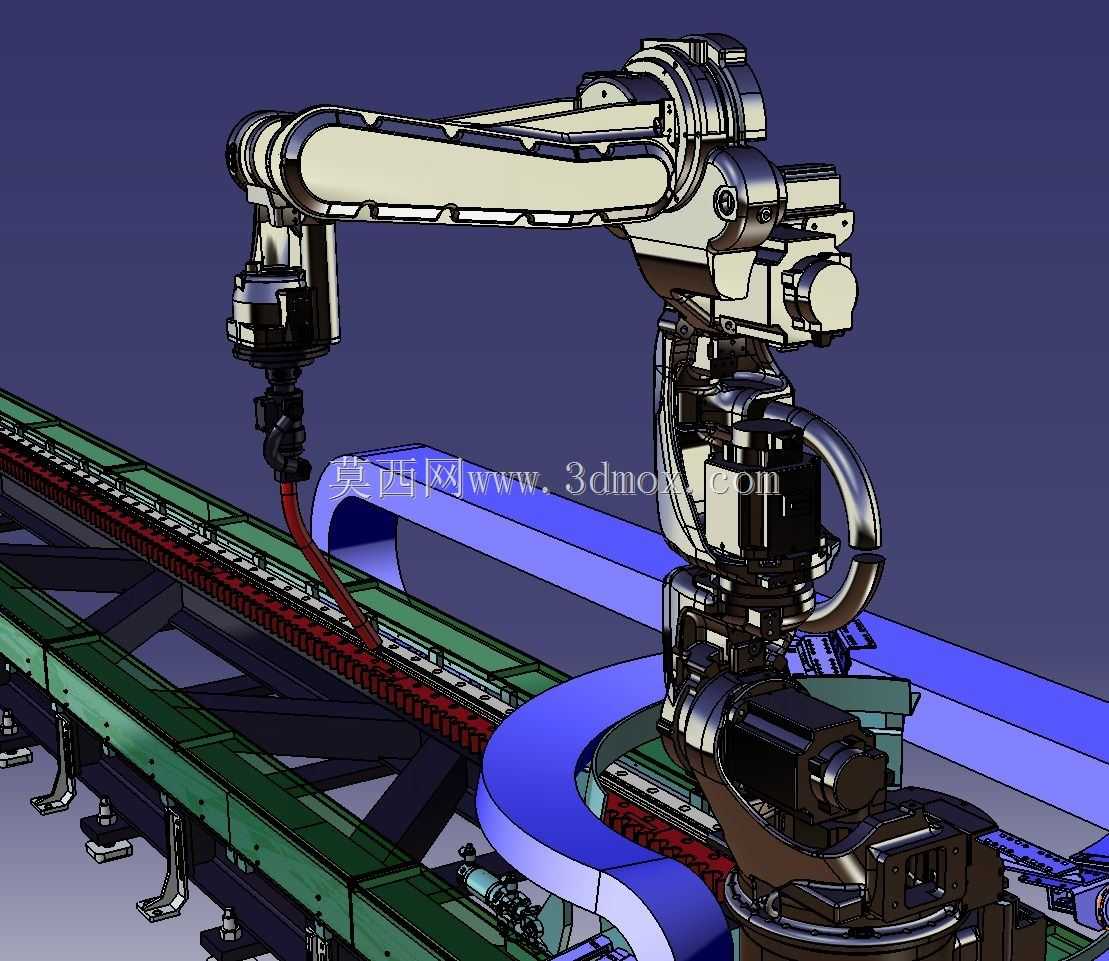

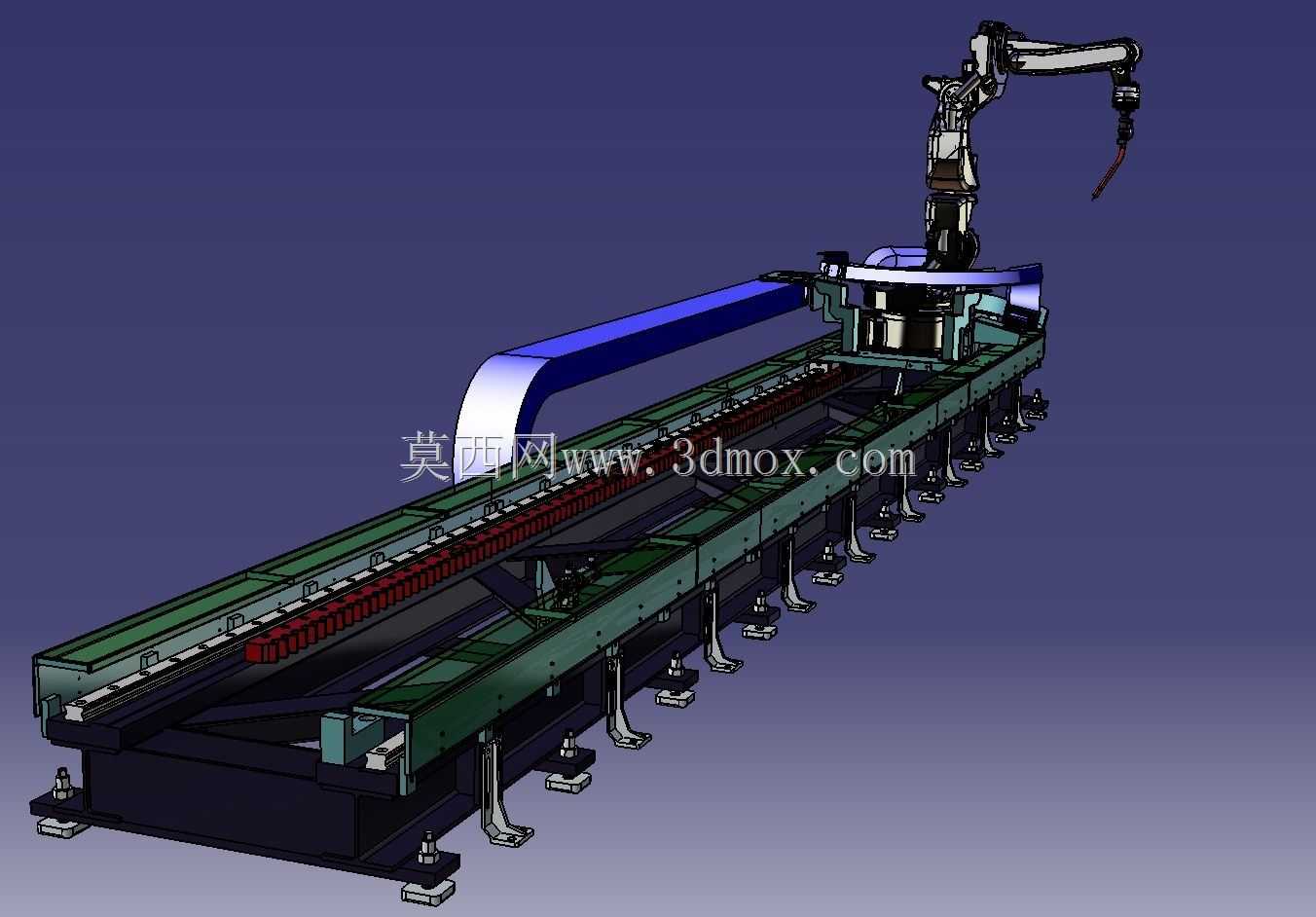

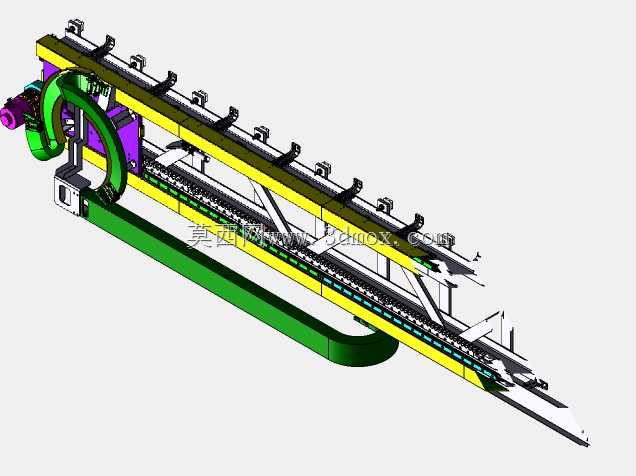

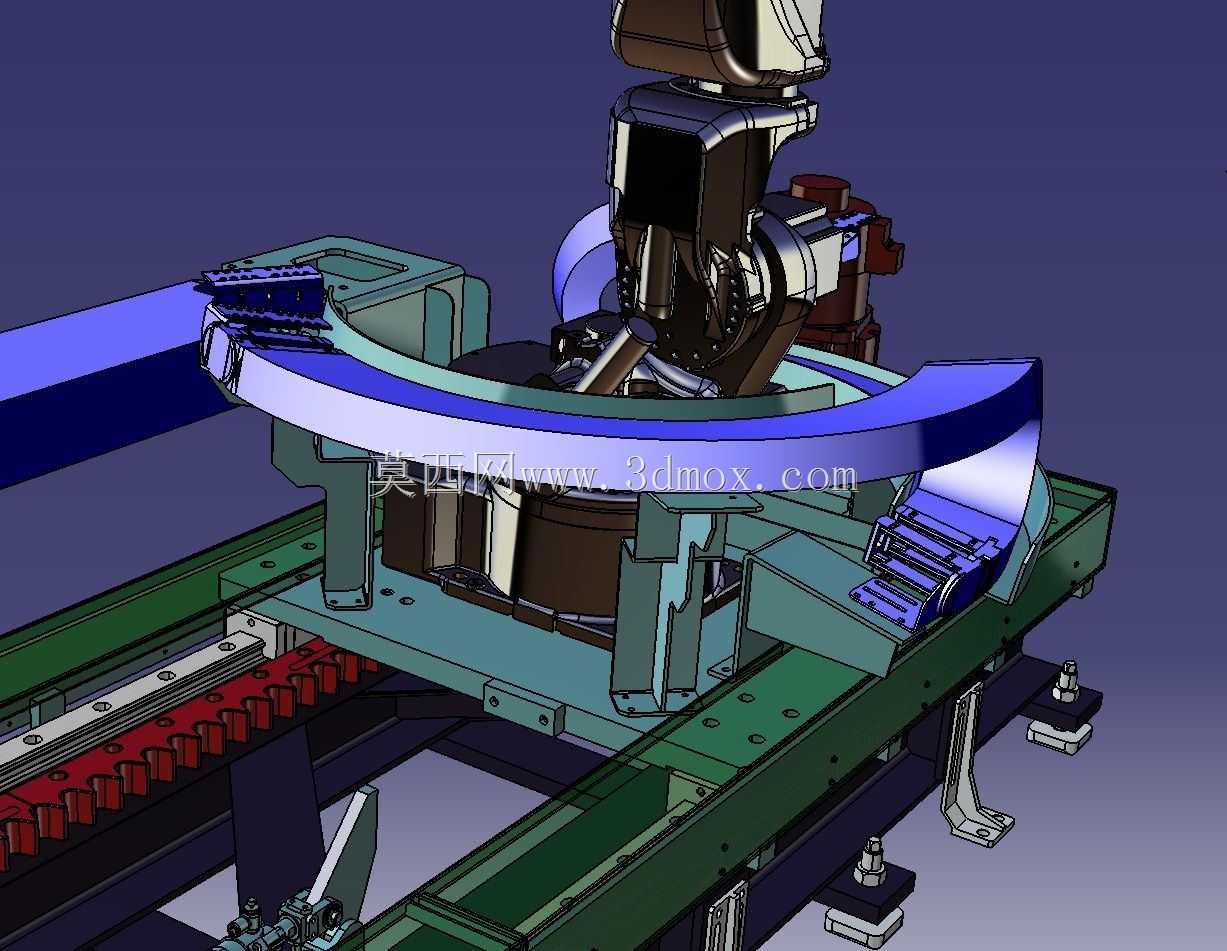

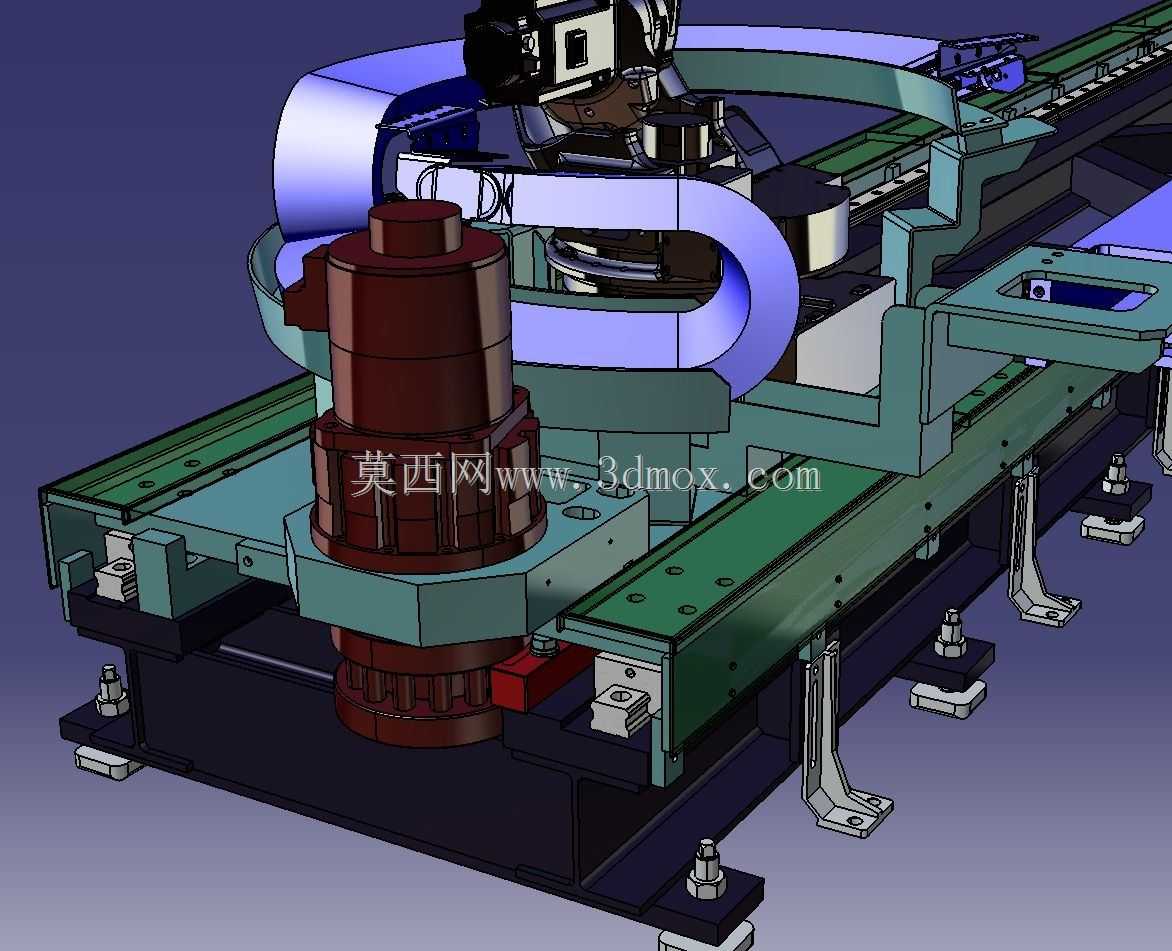

该套焊接作业设备主要面向长尺寸结构件、大跨度环形焊缝的自动化焊接生产场景，常见于重型钢结构加工、工程机械构件制造、轨道交通部件焊接、大型箱体类工件生产等作业环节，可替代人工完成高负荷、高精度要求的连续焊接作业，有效降低焊接烟尘、弧光对操作人员的职业健康损害，同时大幅提升焊缝成型一致性与生产节拍稳定性。设备整体由长行程直线行走导轨、回转承载变位机构、多关节焊接机械臂、焊枪夹持组件、管线防护结构及安装调平底座构成，直线行走导轨采用地装式安装布局，导轨本体沿工件排布方向延伸，可带动上部的机械臂与回转机构完成长距离直线位移，适配长度跨度较大的长直焊缝连续焊接需求，导轨侧方设置有可调式支撑地脚，可在车间混凝土地面完成快速调平安装，无需额外制作复杂预埋基础，降低产线部署的改造成本。回转承载机构安装于行走导轨的滑动台面上，可带动上部搭载的焊接机械臂完成水平方向360度回转动作，配合机械臂自身的多关节自由度，可覆盖工件侧面、环形拼接面等常规固定机械臂难以抵达的焊接位置，无需额外配置多台机械臂或反复吊装调整工件装夹姿态，有效减少工件装夹辅助时间。多关节焊接机械臂采用成熟的六关节串联结构设计，末端搭载专用焊枪夹持装置，可适配气保焊、氩弧焊等多种常规焊接工艺的焊枪安装，机械臂各关节均设置有高精度传动结构，可保证焊枪沿焊缝轨迹运行时的位置精度，满足高质量焊接的工艺要求。管线防护结构采用弧形拖链设计，将焊接动力线缆、保护气输送管路、信号控制线全部收纳于防护拖链内部，避免设备行走、回转过程中管线出现拉扯、磨损或与周边工装发生干涉，提升设备长期运行的可靠性。设备安装时需保证行走导轨的直线度与水平度满足安装精度要求，预留足够的工件摆放空间与人员操作维护通道，作业时可根据工件焊缝分布自动规划行走、回转与机械臂动作的协同路径，完成复杂焊缝的连续自动化焊接作业。
