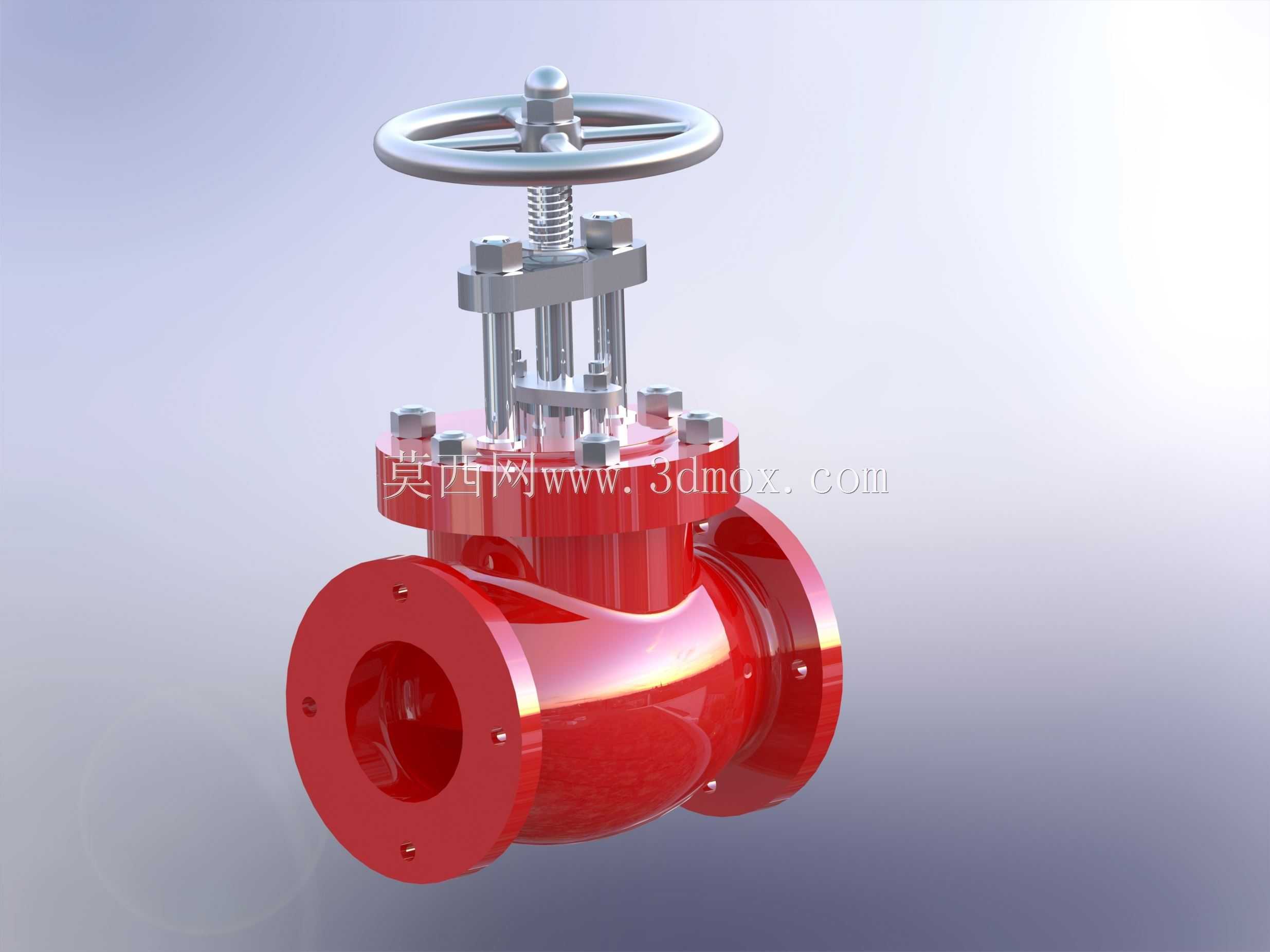

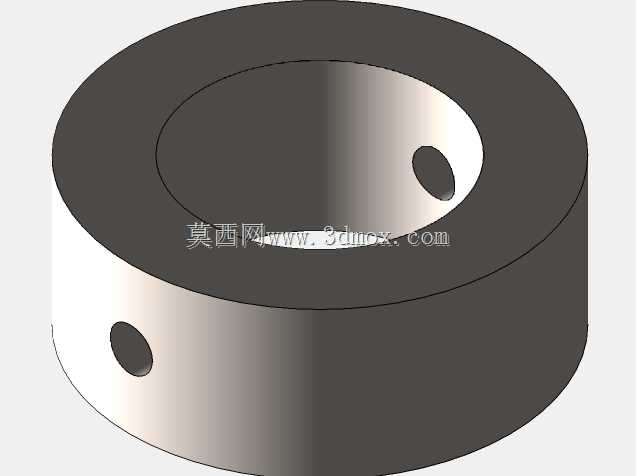

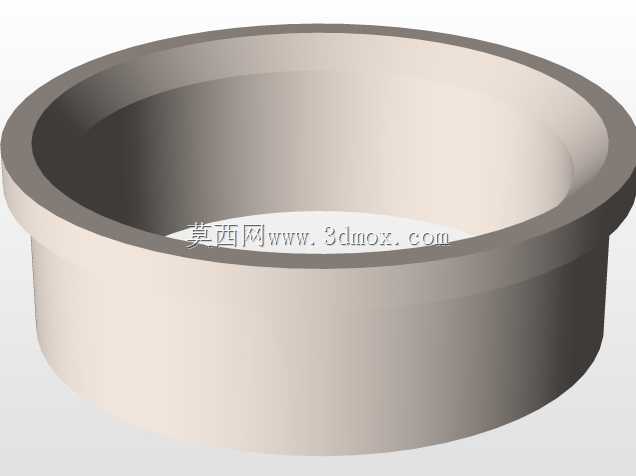

红色法兰连接手动截止阀工业设计

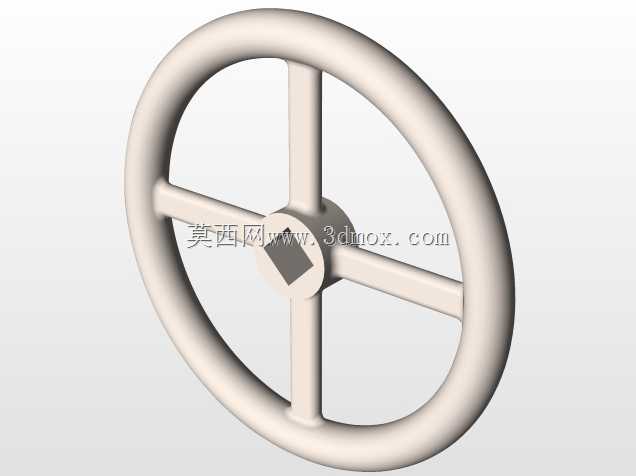

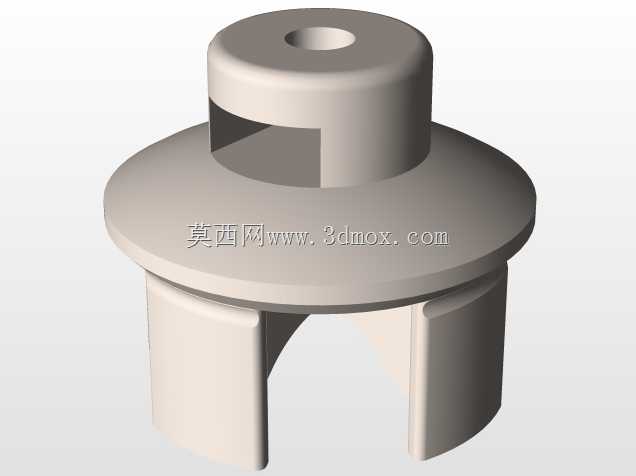

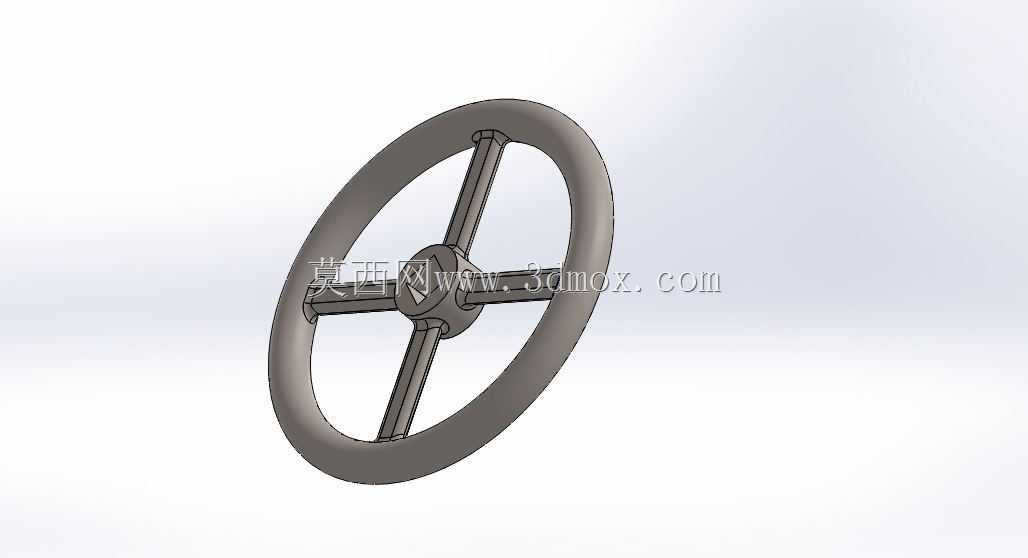

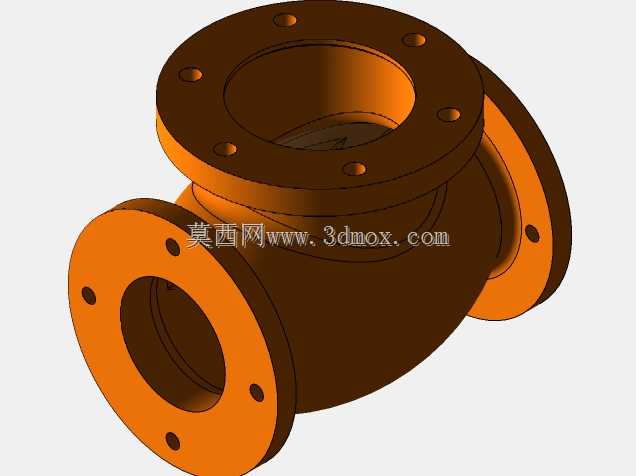

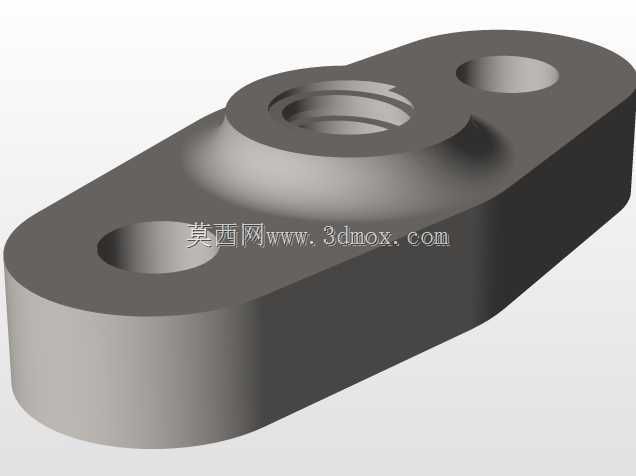

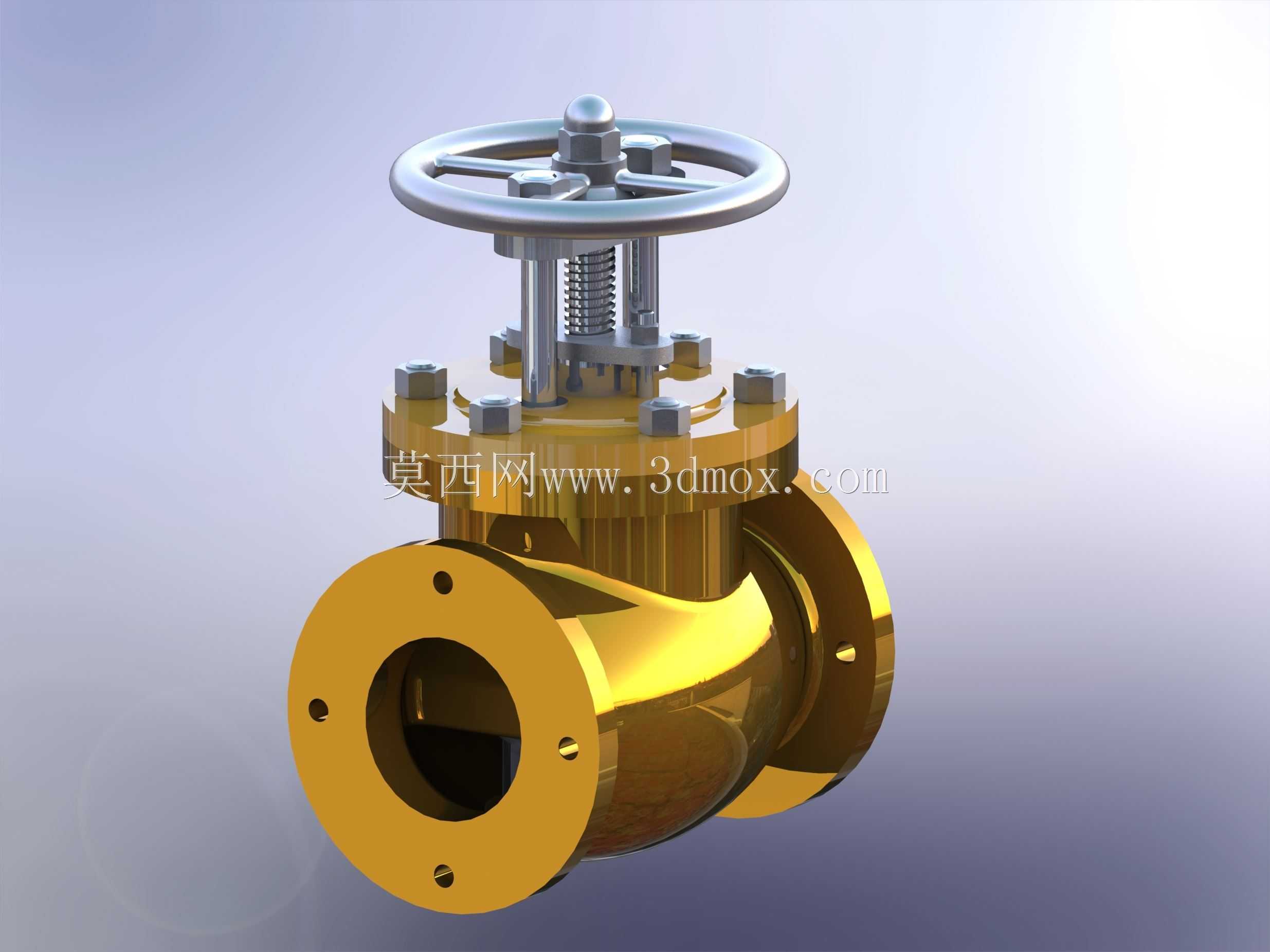

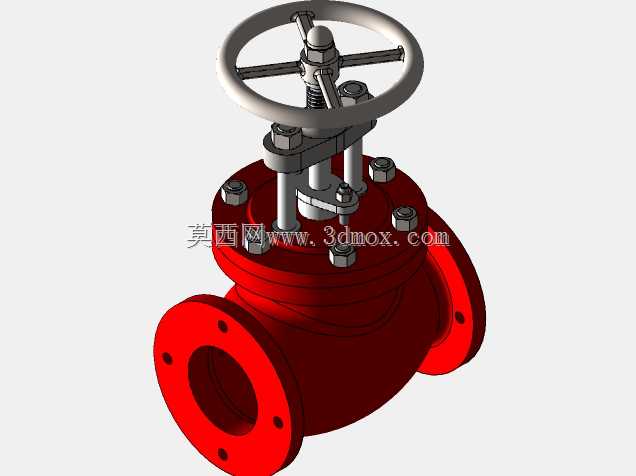

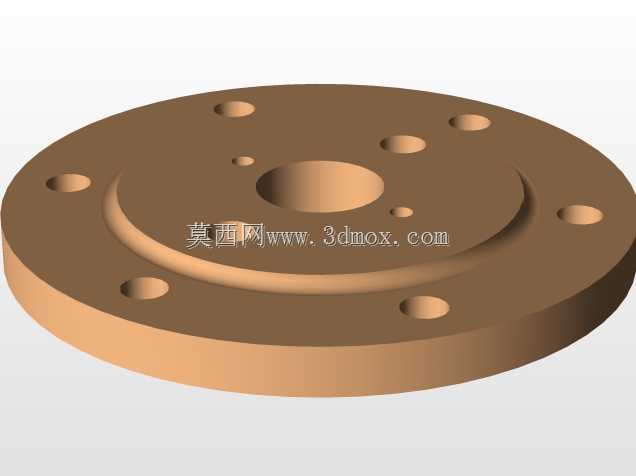

这款手动法兰截止阀主要应用于石油化工、市政给排水、暖通空调、火力发电等工业管路系统中，承担管路介质通断与流量精准调节的核心作用，可适配清水、油品、蒸汽、弱腐蚀性流体等多种常见工业输送介质，在需要频繁启闭、调节精度要求较高的管段中具备稳定的工作表现。阀体采用直通式流道结构设计，介质从阀体一侧法兰进入，沿阀座中心通道向上绕流后从另一侧法兰流出，流道走向平顺，能有效降低介质流动过程中的局部阻力损失，减少长期运行过程中的流道冲蚀磨损，延长阀体整体使用寿命。产品顶部采用手轮驱动结构，手轮为轮辐式圆形结构，操作时受力均匀，操作人员只需施加较小的转动力矩即可带动阀杆完成升降动作，实现阀瓣与阀座的贴合密封或分离导通，手轮下方设置阀杆螺母与支架结构，支架采用多立柱式支撑设计，既保证了足够的结构强度承载阀杆启闭的轴向力，也预留了充足的操作空间便于日常的阀杆润滑、密封填料更换等维护作业。阀体与阀盖之间采用螺栓压合密封结构，沿法兰圆周均匀布置紧固螺栓，保证密封面受力均匀，避免介质从阀盖结合面出现渗漏；阀杆部位设置多层填料压盖结构，通过压盖螺栓的预紧力挤压填料实现阀杆动密封，可根据填料磨损情况随时调整压盖压紧量，无需拆解整个阀盖即可完成密封维护，大幅降低现场运维的工作量。产品两端采用标准法兰连接结构，法兰端面的螺栓孔位置、密封面尺寸均匹配通用工业管路法兰标准，安装时可直接与同通径的管路法兰对接，无需额外制作过渡连接件，安装边界清晰，现场施工时只需预留手轮操作的转动空间与阀杆升降的轴向空间即可完成布置，适配绝大多数工业现场的安装空间要求。阀瓣与阀座的密封面采用锥面贴合设计，密封比压分布均匀，关闭状态下可实现零泄漏密封，调节状态下可通过阀瓣的升降高度精准控制介质通流面积，实现从全闭到全开的无级流量调节，满足不同工况下的流量控制需求。阀体外部采用亮红色涂装，既符合工业管路中阀门的标识规范，便于现场操作人员快速识别阀门位置，也能在阀体表面形成保护层，抵御外部环境的锈蚀影响，提升产品在户外、潮湿等复杂工况下的适应能力。
