直列四缸发动机与变速箱组合结构设计

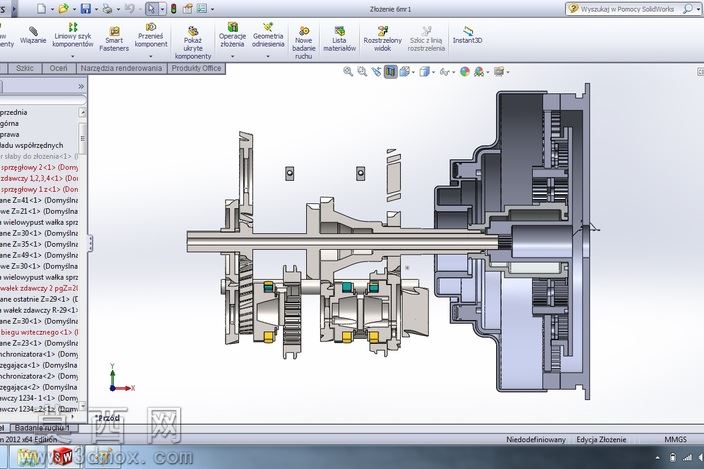

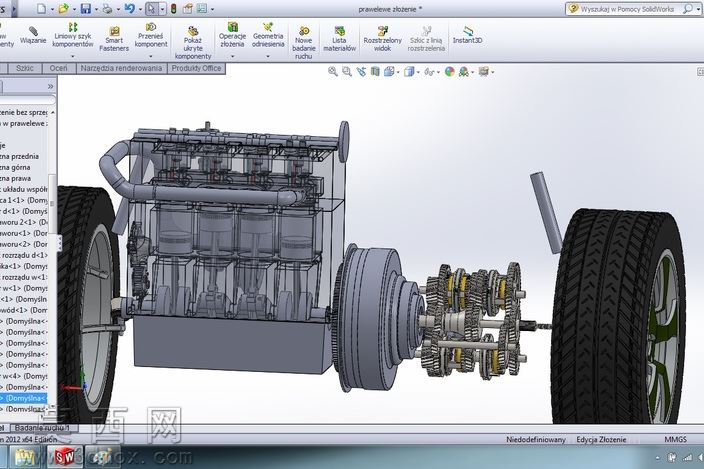

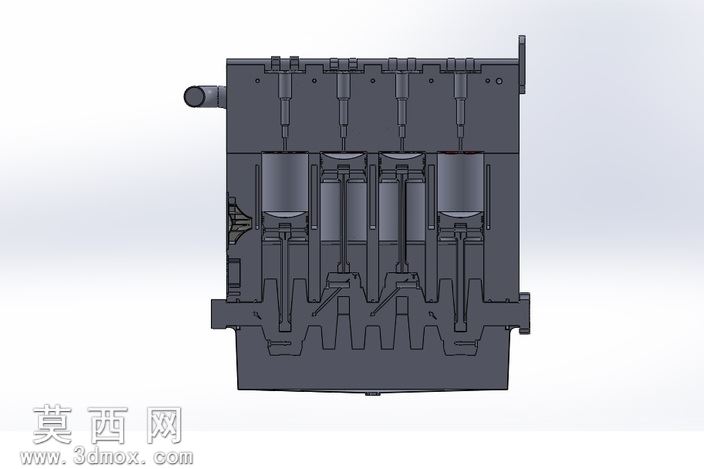

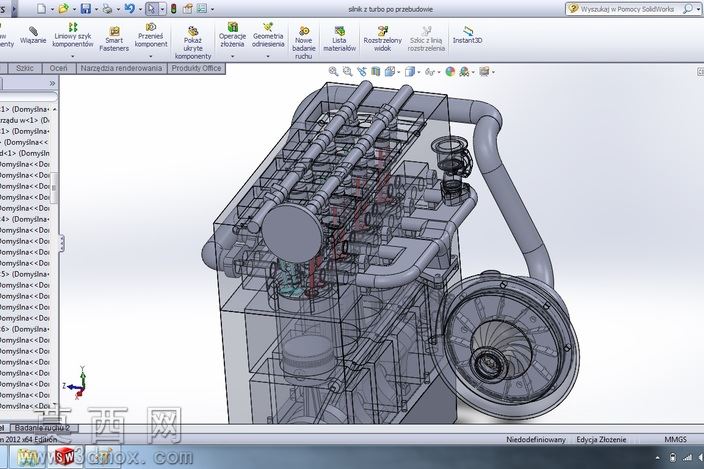

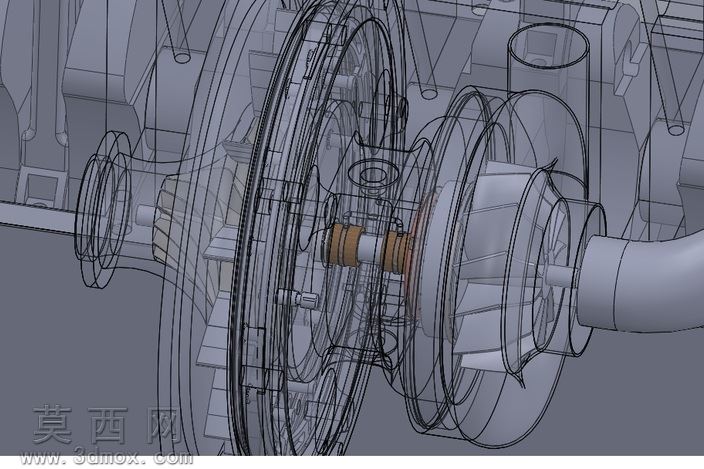

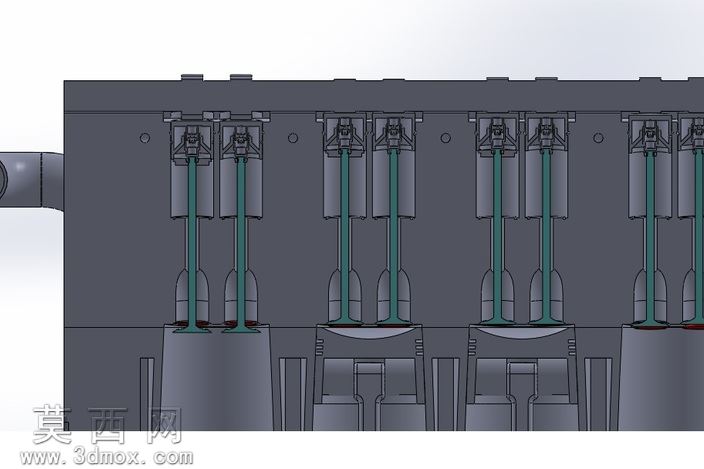

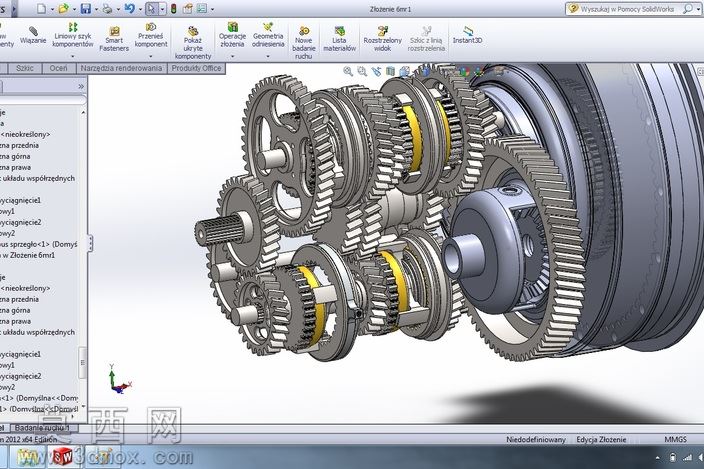

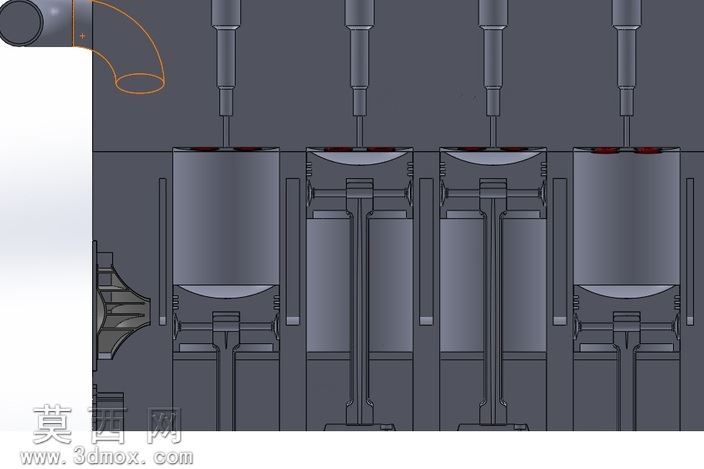

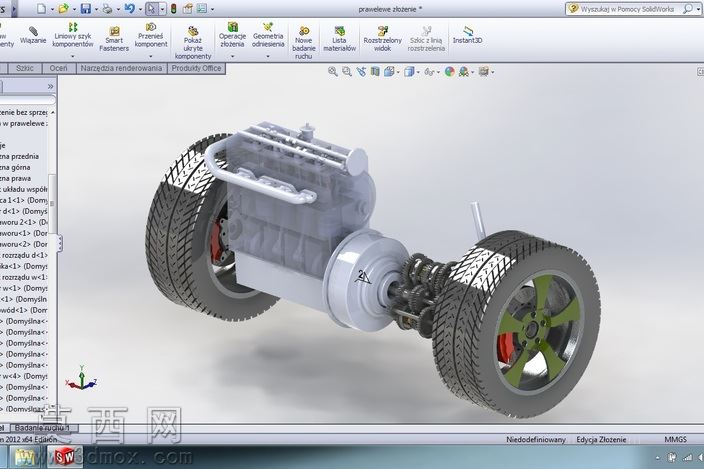

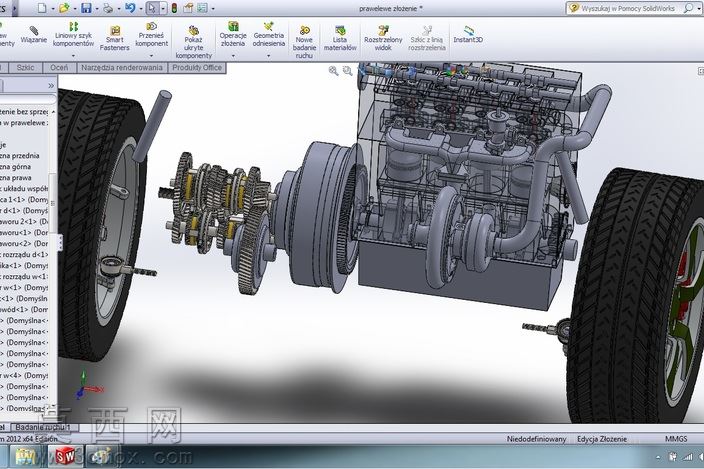

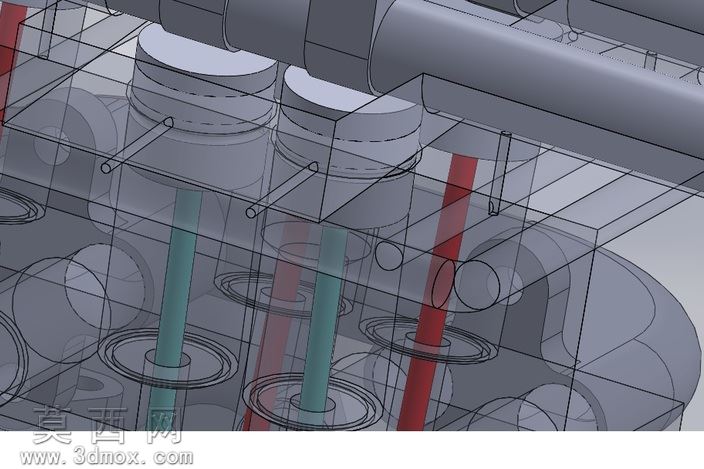

本作品为直列四缸发动机与变速箱组合的三维结构设计，采用SolidWorks完成全参数化建模，整体建模过程遵循机械设计的实际装配逻辑，从核心零部件到整体装配层级逐步搭建完成。建模阶段首先完成发动机缸体主体的轮廓构建，精准还原直列四缸的排布结构，对缸筒、曲轴安装位、冷却管路接口、缸盖螺栓孔等关键结构位置进行尺寸校准，保证各安装位的同轴度、平行度符合实际机械设计公差要求。随后完成活塞、连杆、曲轴等核心运动部件的建模，每个零件的配合面都做了贴合处理，能够直观展示曲柄连杆机构的运动传递路径，活塞裙部、连杆轴瓦位置、曲轴曲柄配重结构都做了细节还原，清晰呈现内燃机动力输出的核心结构逻辑。变速箱部分与发动机缸体做了一体化装配衔接，建模时对齐了发动机动力输出端与变速箱输入轴的安装基准，还原了两者连接的法兰定位结构，能够清晰展示动力从发动机曲轴输出后进入变速箱的传递路径。材质设置上，缸体、缸盖等壳体类部件赋予了铸铁哑光材质，活塞、连杆等运动部件赋予了铝合金金属质感，管路接口、密封位置做了差异化材质区分，通过不同材质的视觉差异清晰区分不同功能的零部件，让整体结构的层级关系一目了然。渲染阶段采用柔和的均匀打光方式，避免强反光遮挡内部结构细节，重点突出内部曲柄连杆机构、缸筒排布、动力衔接位置的结构特征，能够让观看者快速理解动力总成的核心组成。当前模型处于结构设计阶段，重点完成了核心主体结构与运动部件的搭建，尚未完成外围附件、密封件、紧固件等细节零件的补充，整体结构清晰展现了直列四缸发动机与变速箱组合的核心机械逻辑，可用于动力总成结构认知、机械原理教学演示、相关设计方案的前期结构参考，能够帮助学习者快速理解内燃机与传动部件衔接的核心设计思路，直观掌握动力从燃烧做功到传递输出的完整结构路径。
