V型双缸内燃发动机结构三维设计

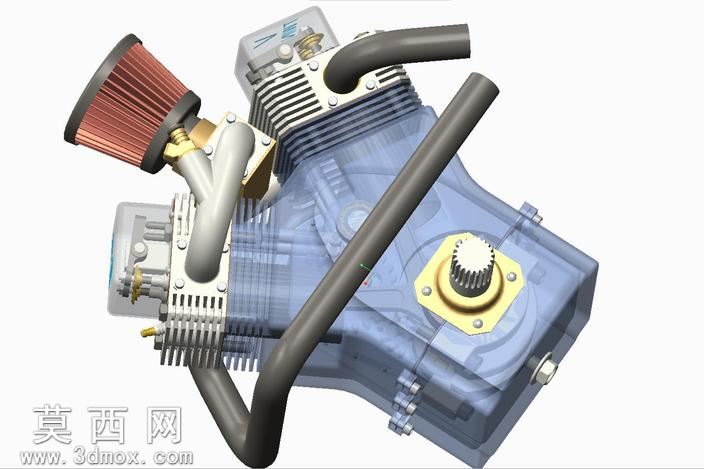

本作品为V型双缸内燃发动机的三维结构设计模型，建模过程中严格遵循内燃机的实际工程设计逻辑，从核心功能部件到外围辅助组件逐一完成参数化构建。首先完成曲轴箱主体的建模，采用半透明材质呈现箱体内部的曲轴、正时齿轮等传动结构，清晰展示动力输出端的花键轴连接结构，还原真实发动机的动力传递路径。针对气缸组件，建模时还原了V型排布的双缸散热鳍片结构，鳍片的间距、厚度均参考通用小型风冷发动机的设计参数，保证结构合理性。进气系统部分，独立构建了锥形空气滤清器、进气弯管与化油器连接结构，滤清器的褶皱滤芯、金属固定卡箍都做了精细化建模，还原进气路径的完整结构。排气侧的金属弯管采用金属哑光材质，还原排气管的弯折弧度与安装固定位。发动机外围的防护杠采用黑色哑光金属材质，按照实车安装位置完成定位，还原发动机的外围防护结构。模型还完整构建了气门室盖、火花塞安装位、机油标尺、箱体连接螺栓等细节部件，所有紧固件的规格、排布位置均符合机械装配逻辑，不存在错位、干涉的问题。渲染阶段针对不同部件赋予对应材质：箱体部分采用半透明工程塑料质感材质，既保留整体轮廓又能展示内部结构；散热鳍片、金属管路采用铸铝与金属哑光材质，还原金属部件的质感；空滤滤芯采用红色纤维质感材质，区分不同功能部件的视觉差异。设计过程中重点考量了V型双缸的夹角布局合理性，保证两个气缸的进排气路径互不干涉，曲轴输出端的位置符合通用动力设备的安装匹配要求，整体模型可用于动力机械结构教学、小型动力设备改装参考等场景，完整还原了风冷V型双缸发动机的全部核心结构与装配关系。
