环形精密加工核心作业单元结构

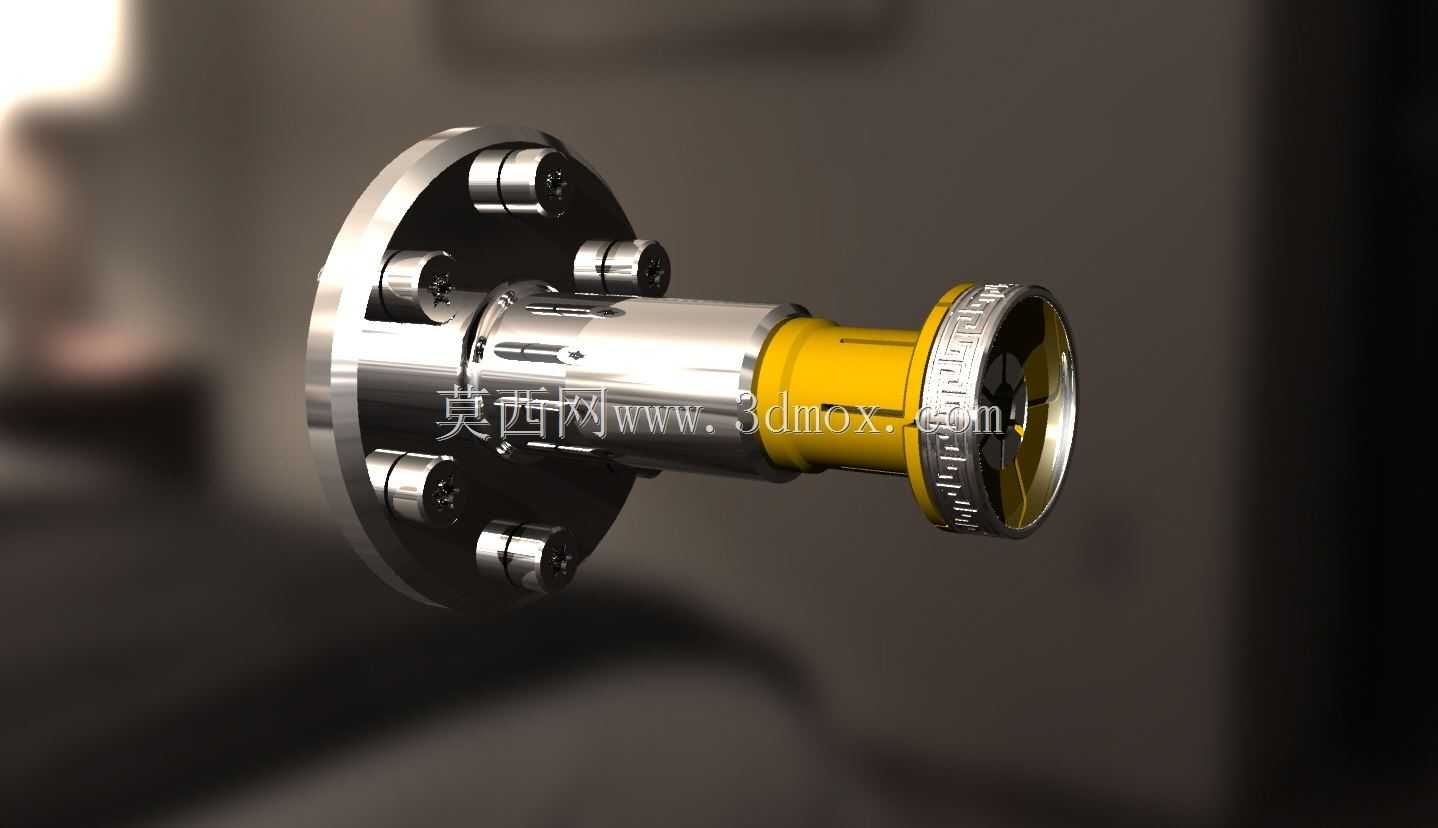

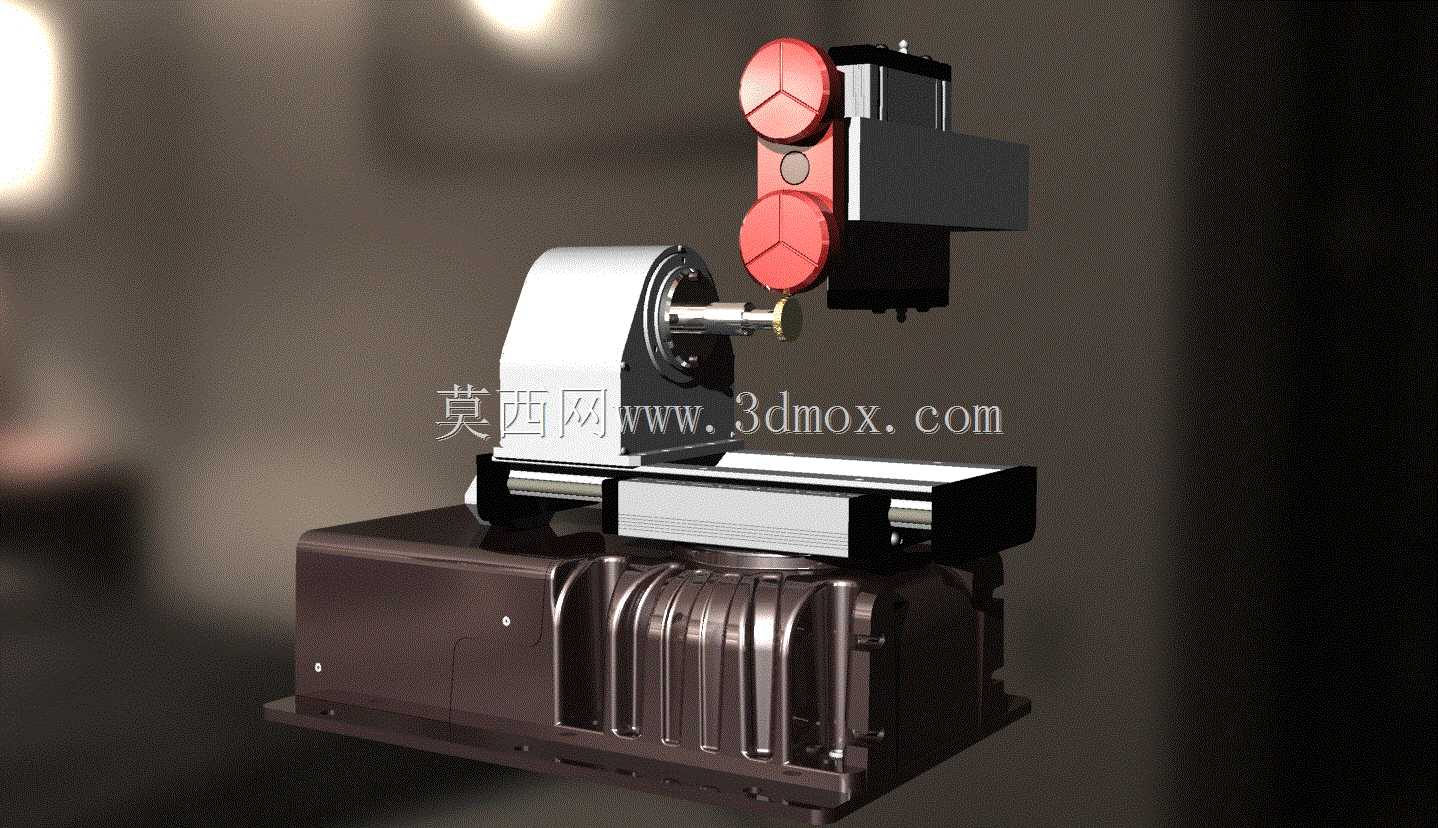

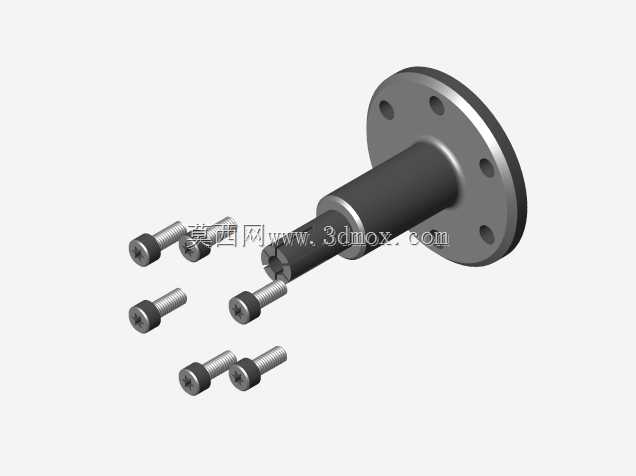

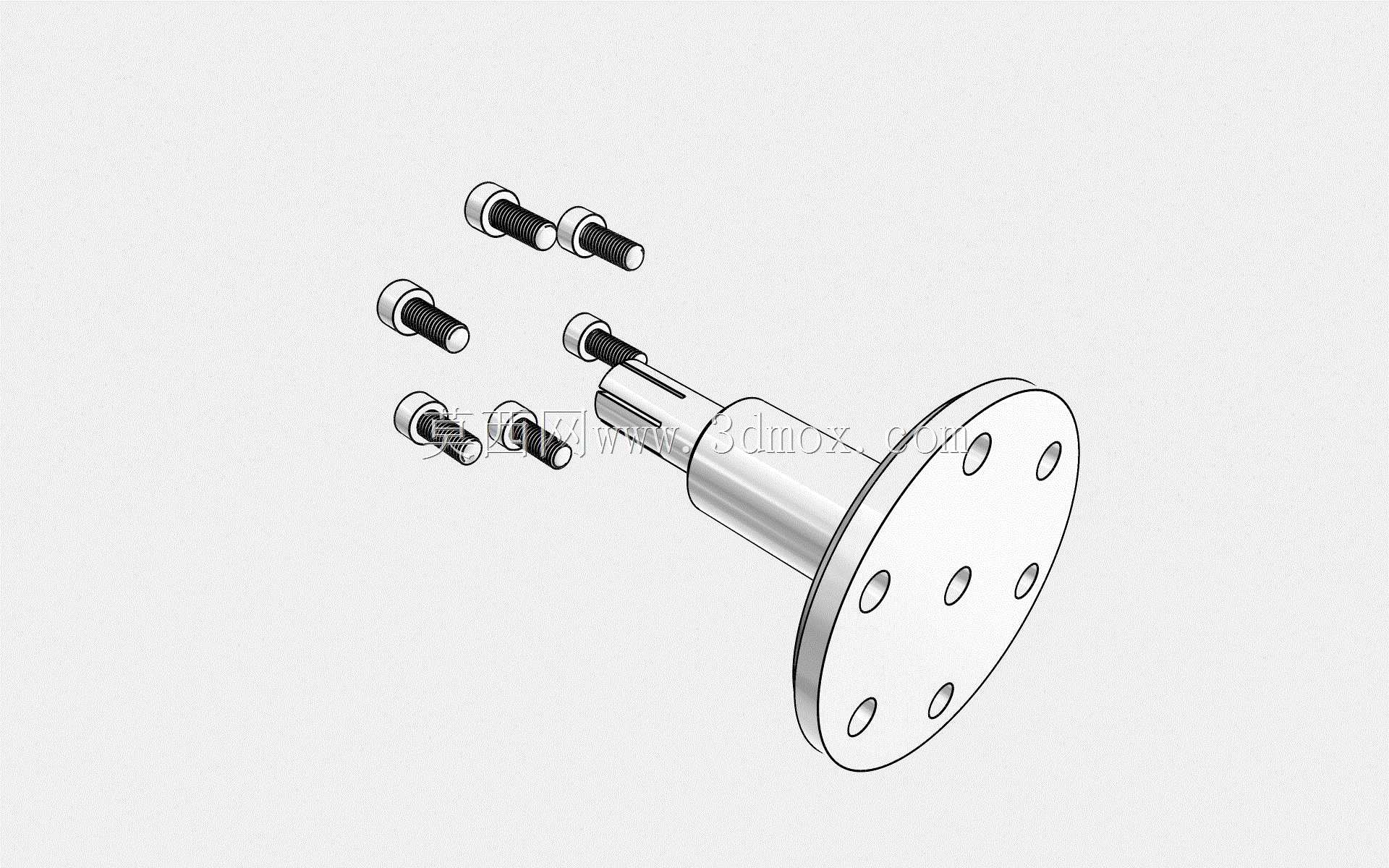

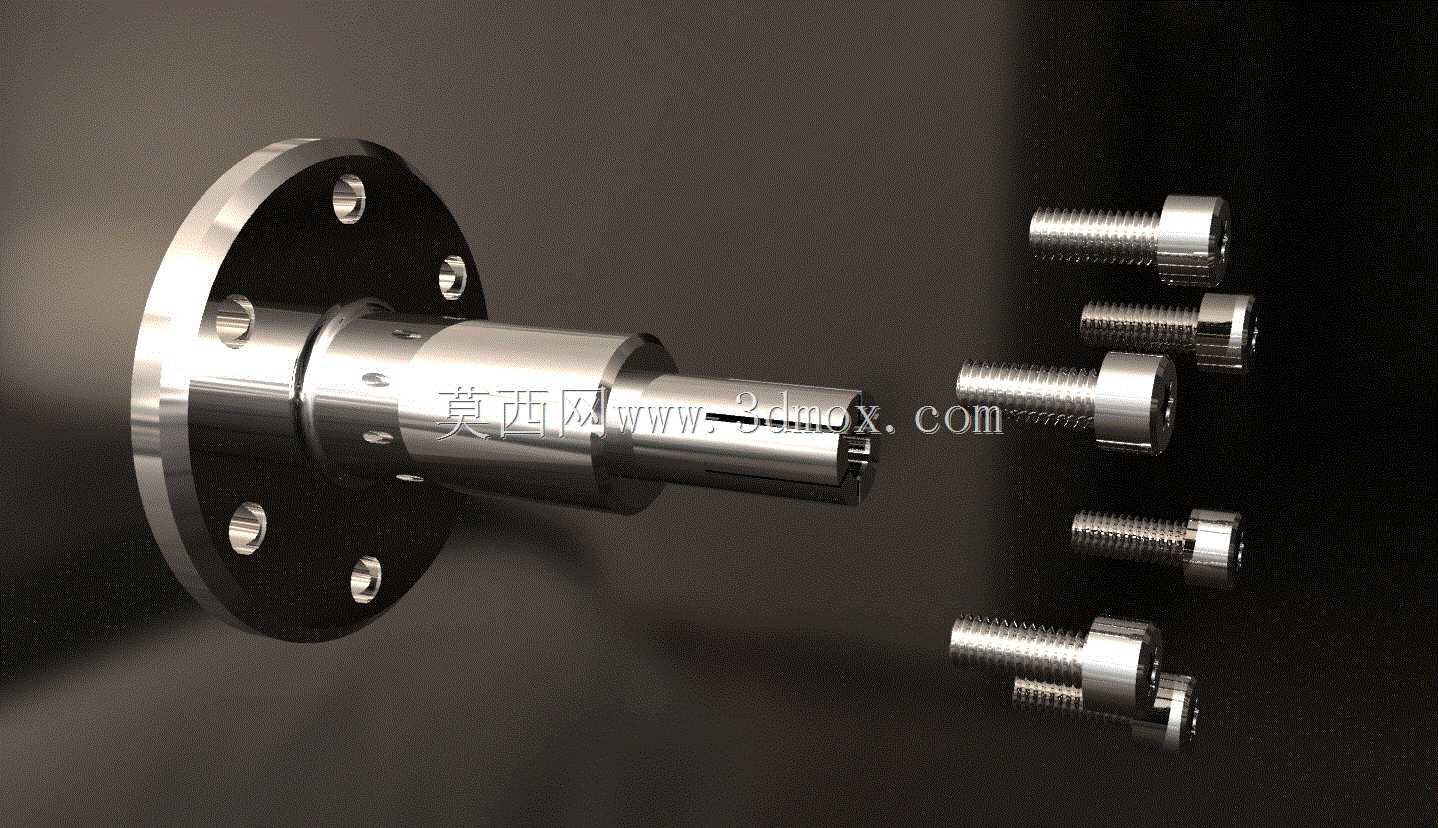

这款环形加工作业单元，主要面向精密五金、小型异形零部件的多工位连续加工场景，在批量戒指类饰件、小型环形汽配零件、精密仪表环形构件的生产环节中，能够完成连续的磨削、抛光、精修工序，替代传统单工位设备反复装夹的低效作业模式，适配中小件精密加工产线的工位升级需求，可嵌入环形流水线实现工序间的无缝衔接，减少工件周转带来的精度损耗与时间成本。设备整体采用卧式承载基座搭配立式加工执行端的布局，底部厚重的铸铁基座通过内部加强筋结构实现高刚性支撑，能够抵消加工过程中磨头高速作业产生的振动，保障加工面的光洁度与尺寸一致性，基座上方配置线性滑移导轨，可带动前端装夹工位实现水平方向的精准进给，进给行程适配直径30mm以内环形工件的全范围加工需求，安装时仅需预留基座底部的固定螺栓孔位，整体占地边界紧凑，可适配多数中小型加工车间的工位排布。设计过程中优先考虑加工工位的同轴度精度，装夹主轴采用高回转精度的轴系结构，配合前端的弹性装夹端头，可快速适配不同内径的环形工件装夹，装夹后工件的径向跳动控制在微米级，避免加工过程中出现偏磨、尺寸超差的问题；上方的双磨头模组采用对称布局，可分别适配粗磨、精磨两种加工工序，作业时可根据工艺需求切换磨头进给，无需中途更换磨具，大幅缩短单工件的加工周期，磨头进给机构采用微调滑台结构，可实现微米级的进刀量调节，满足不同精度等级工件的加工要求。设备的管线排布全部采用内置式设计，外部无裸露管线，既避免加工过程中碎屑、切削液对管线的损耗，也让设备整体外观整洁规整，日常维护时仅需打开基座侧部的检修盖板即可完成内部传动部件的润滑与检修，磨头位置设置有快拆结构，磨具损耗后可快速完成更换，减少设备停机等待时间。在实际产线应用中，该单元可搭配自动上下料机构实现无人化连续作业，装夹工位可根据工件特性定制专属夹具，适配不同材质环形工件的加工需求，无论是金属材质的精密零件还是非金属材质的饰件加工，都能通过调整磨头参数与进给速度实现稳定加工，设备整体的刚性设计可支持长时间连续作业，不会因长时间运行出现精度漂移，适配批量加工产线的连续生产要求。
