五轴联动数控铣床结构设计方案

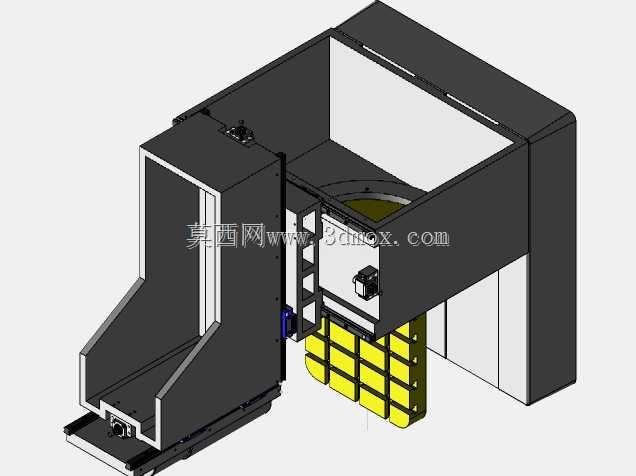

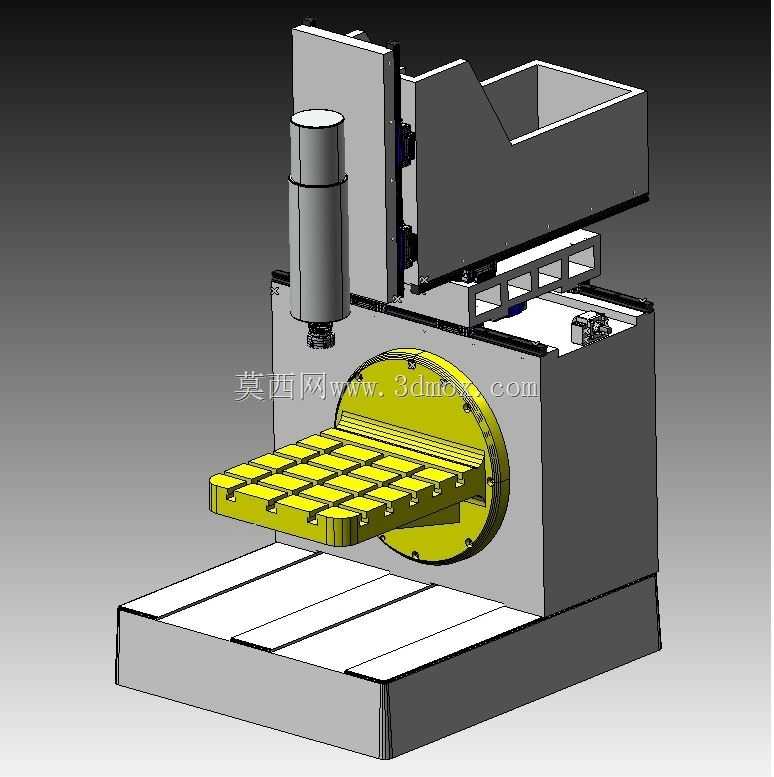

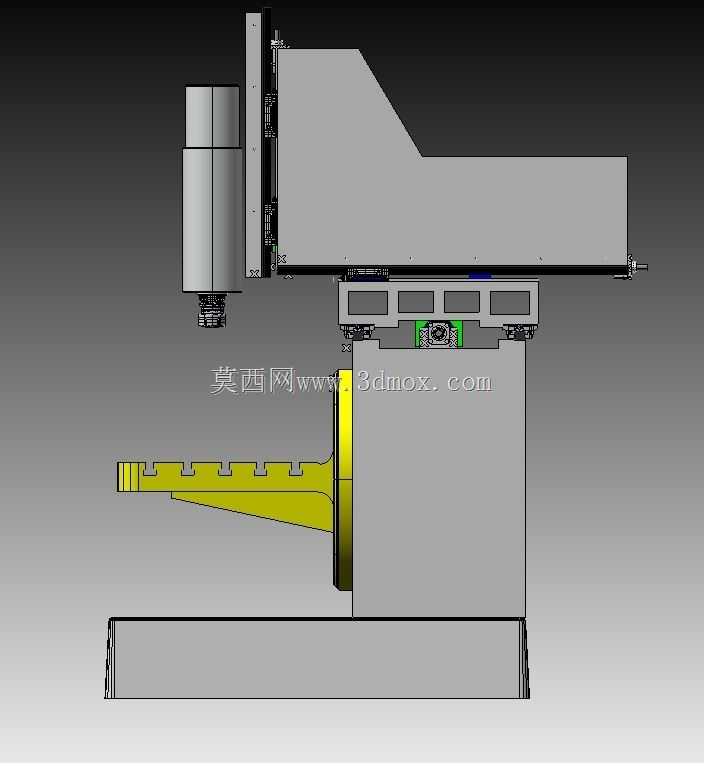

这款五轴联动数控铣床主要面向高端精密加工场景，可覆盖航空航天复杂结构件、汽车精密模具、医疗植入部件、高精度工装夹具等多领域的复杂曲面加工需求，能够完成传统三轴铣床无法实现的多面连续铣削、异形轮廓成型加工，有效减少工件多次装夹带来的定位误差，大幅提升复杂零件的加工精度与生产效率。设备整体采用龙门式立柱搭配移动工作台的经典布局，主轴单元采用高刚性电主轴结构，可实现高速铣削作业，主轴轴向行程覆盖常规中小型精密零件的加工高度需求，横向与纵向进给导轨采用重载线性导轨搭配滚珠丝杠传动结构，保证进给过程的平稳性与定位精度，回转轴与摆动轴的组合结构可实现刀具相对于工件的多姿态调整，无需二次装夹即可完成工件五个面的完整加工流程。设计过程中重点考量了设备的刚性平衡，立柱采用大倾角加强筋结构，有效抵消主轴高速切削时产生的振动，床身整体采用箱型铸造结构设计，底部预留完整的设备安装固定边界，可适配车间常规混凝土地基的安装要求，工作台面预留标准T型槽结构，可快速适配通用夹具、专用工装的装夹需求，刀库侧置布局不占用工作台有效加工空间，换刀路径经过优化可缩短非加工等待时长。设备的防护结构采用半封闭钣金设计，可有效阻挡切削液与金属切屑飞溅，操作侧预留足够的上下料操作空间，可适配人工上下料与机械手自动上下料两种作业模式，进给轴的走线全部采用拖链内置布局，避免加工过程中切屑刮擦线缆造成设备故障，主轴端面配备冷却喷嘴接口，可实现刀具加工过程中的定点冷却，有效延长刀具使用寿命，提升加工表面质量。整体结构的尺寸边界经过紧凑化优化，在保证足够加工行程的前提下压缩设备整体占地面积，可适配中小型加工车间的设备布局需求，各运动轴的限位位置预留足够的安全缓冲距离，避免超程运行造成的设备碰撞损坏，关键传动部位预留润滑维护通道，可方便日常设备保养作业开展。
