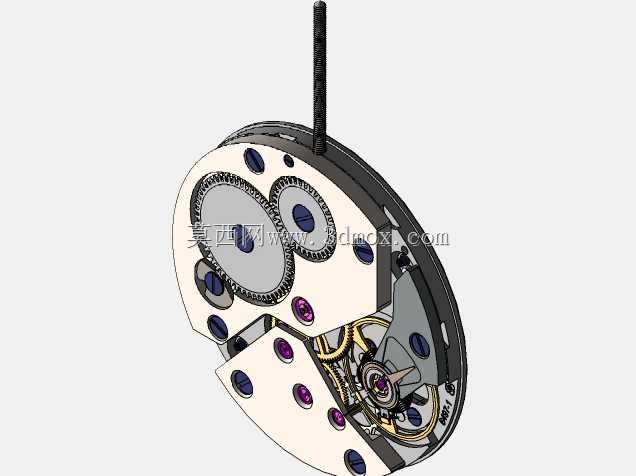

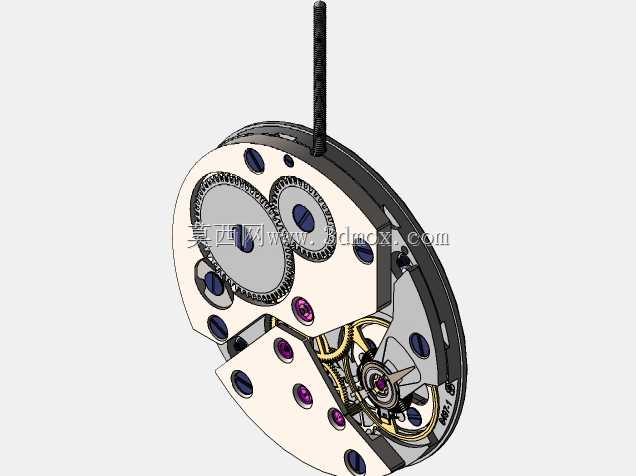

ETA-6497-1手动上链机械手表机芯结构

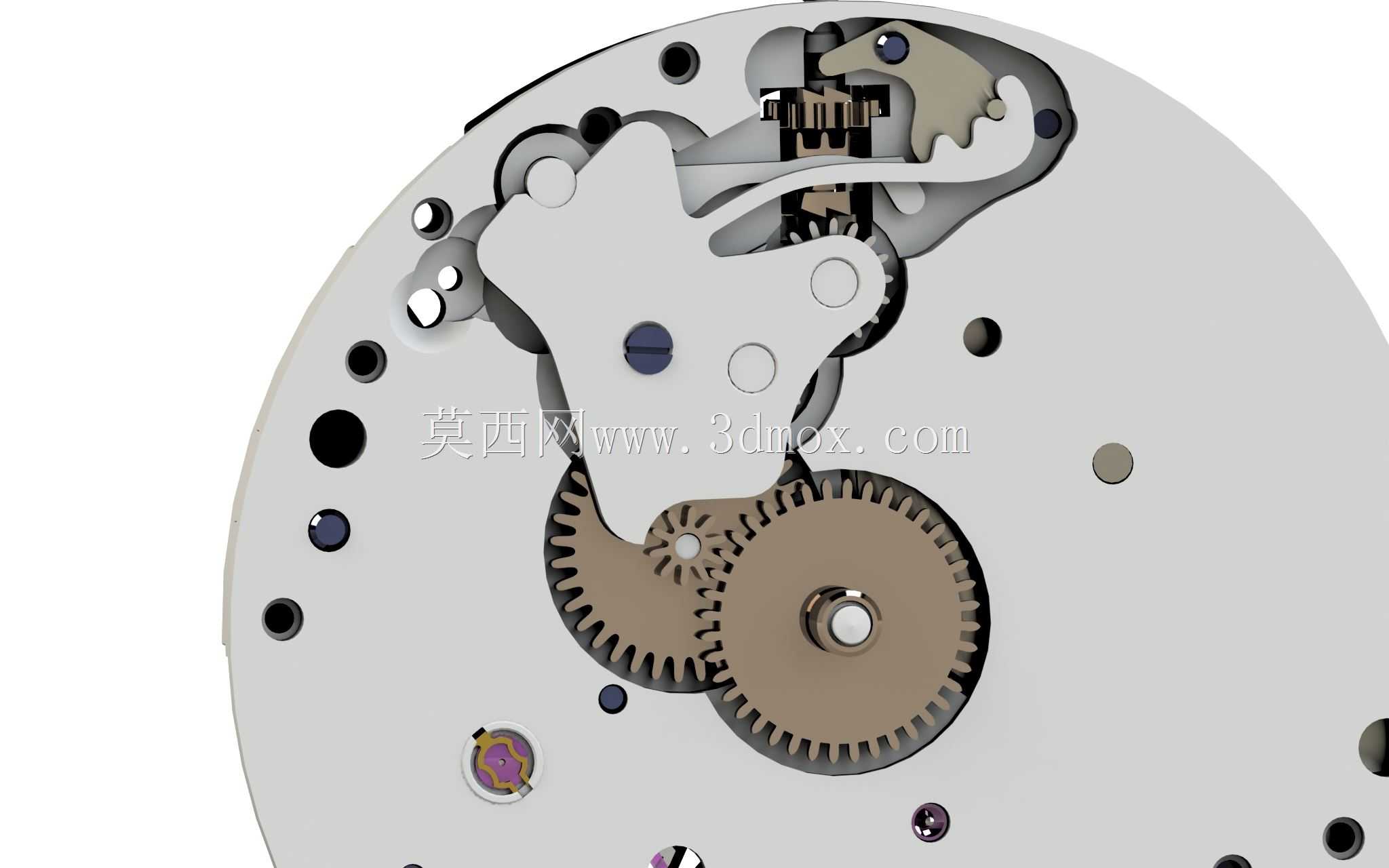

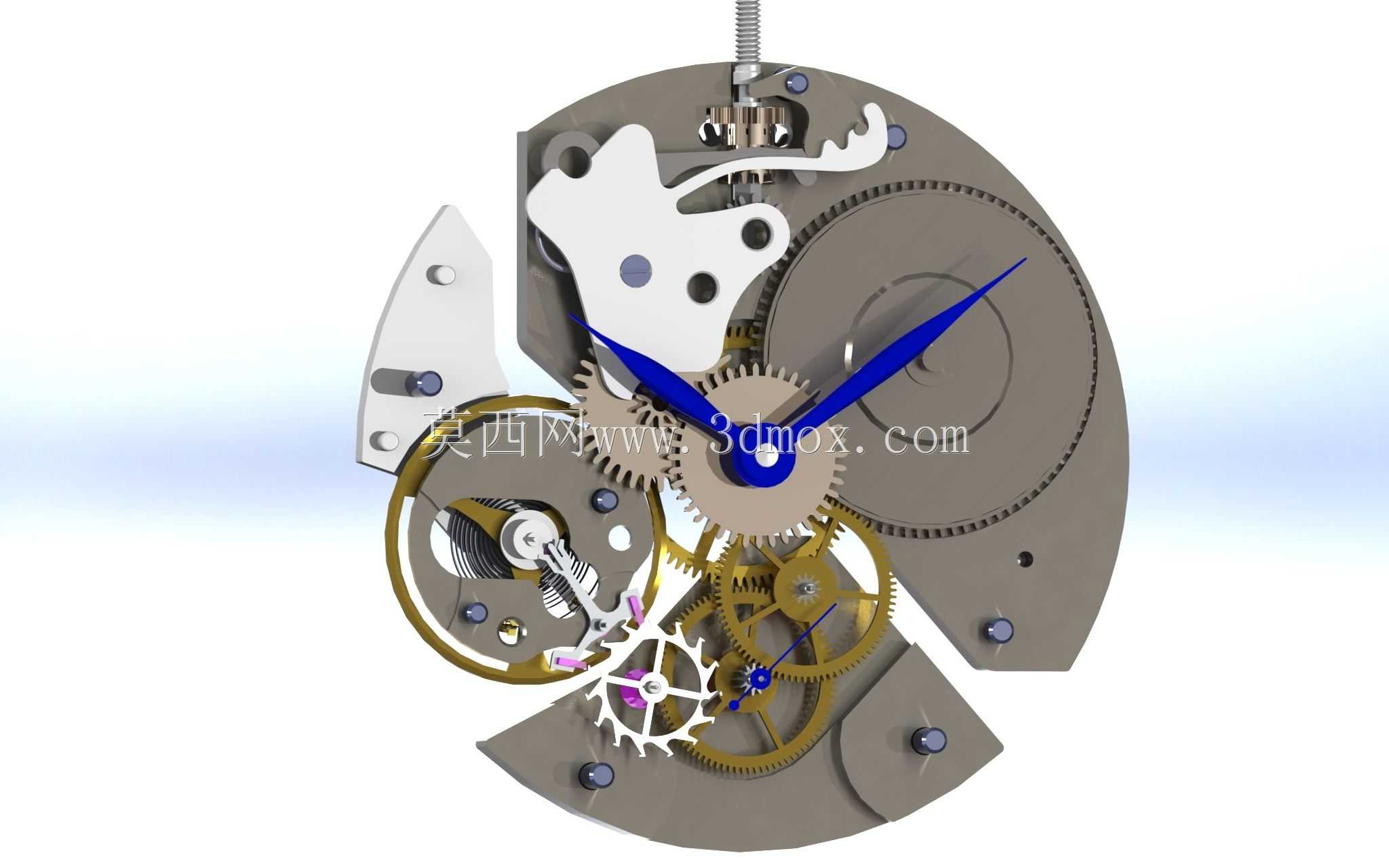

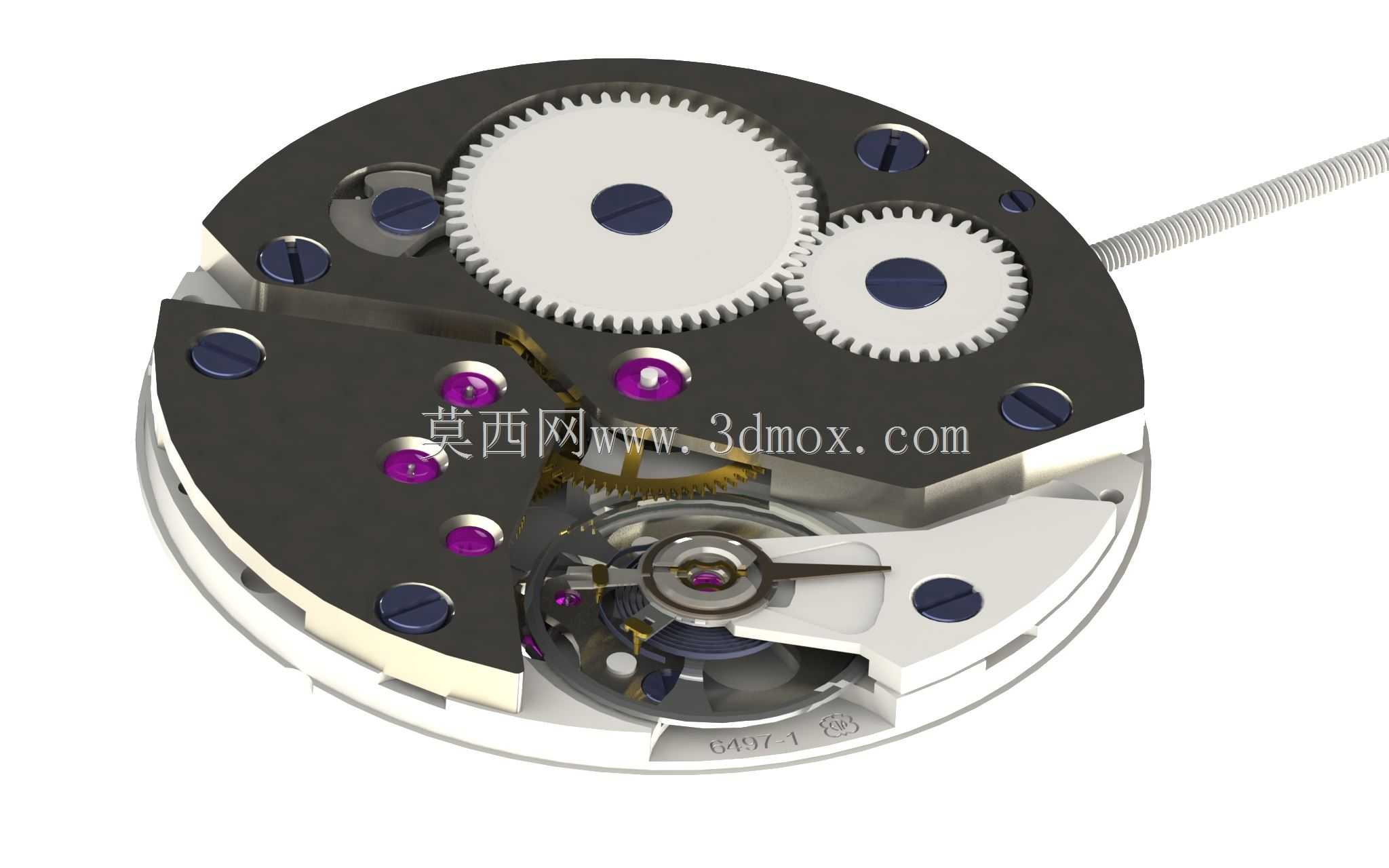

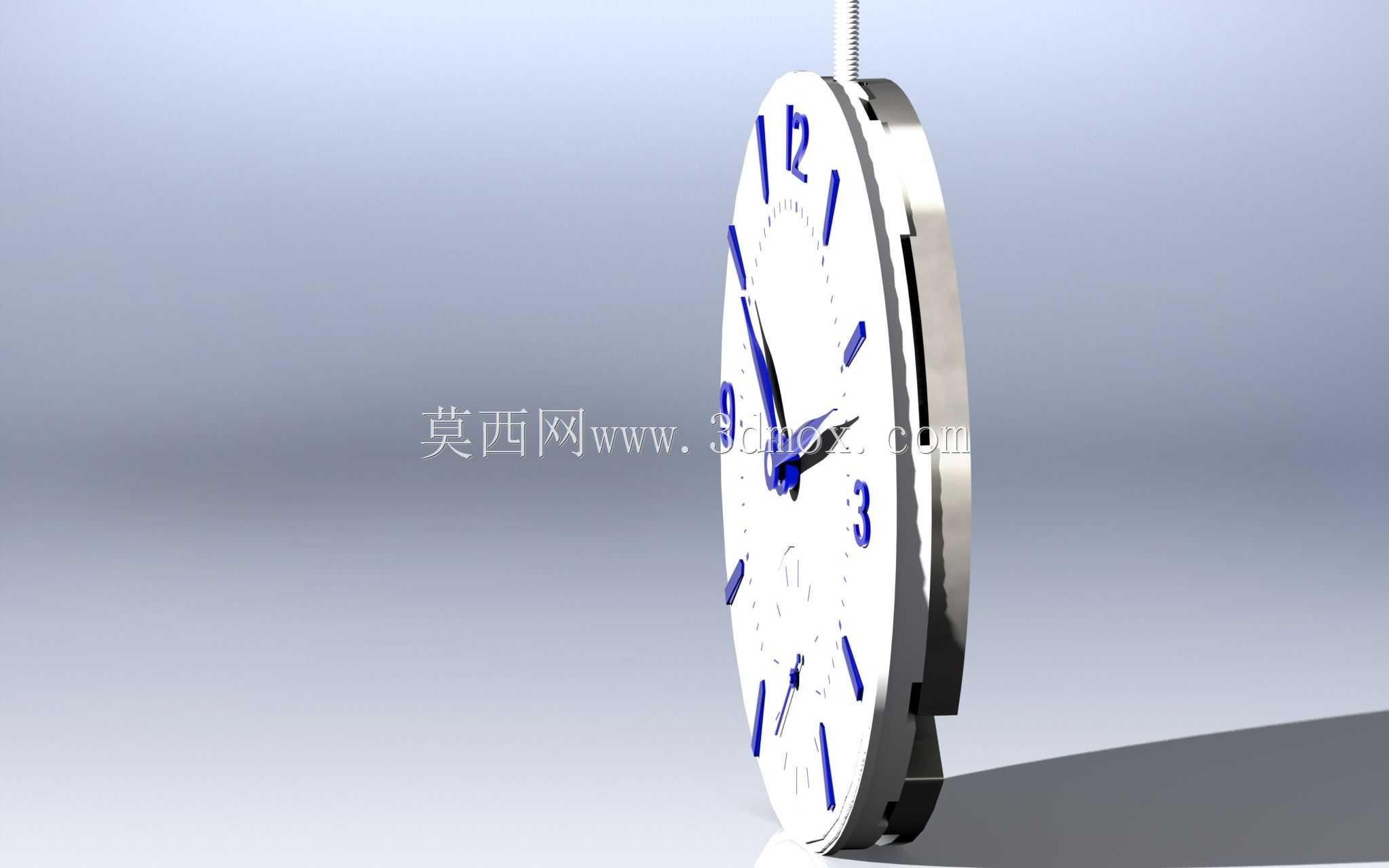

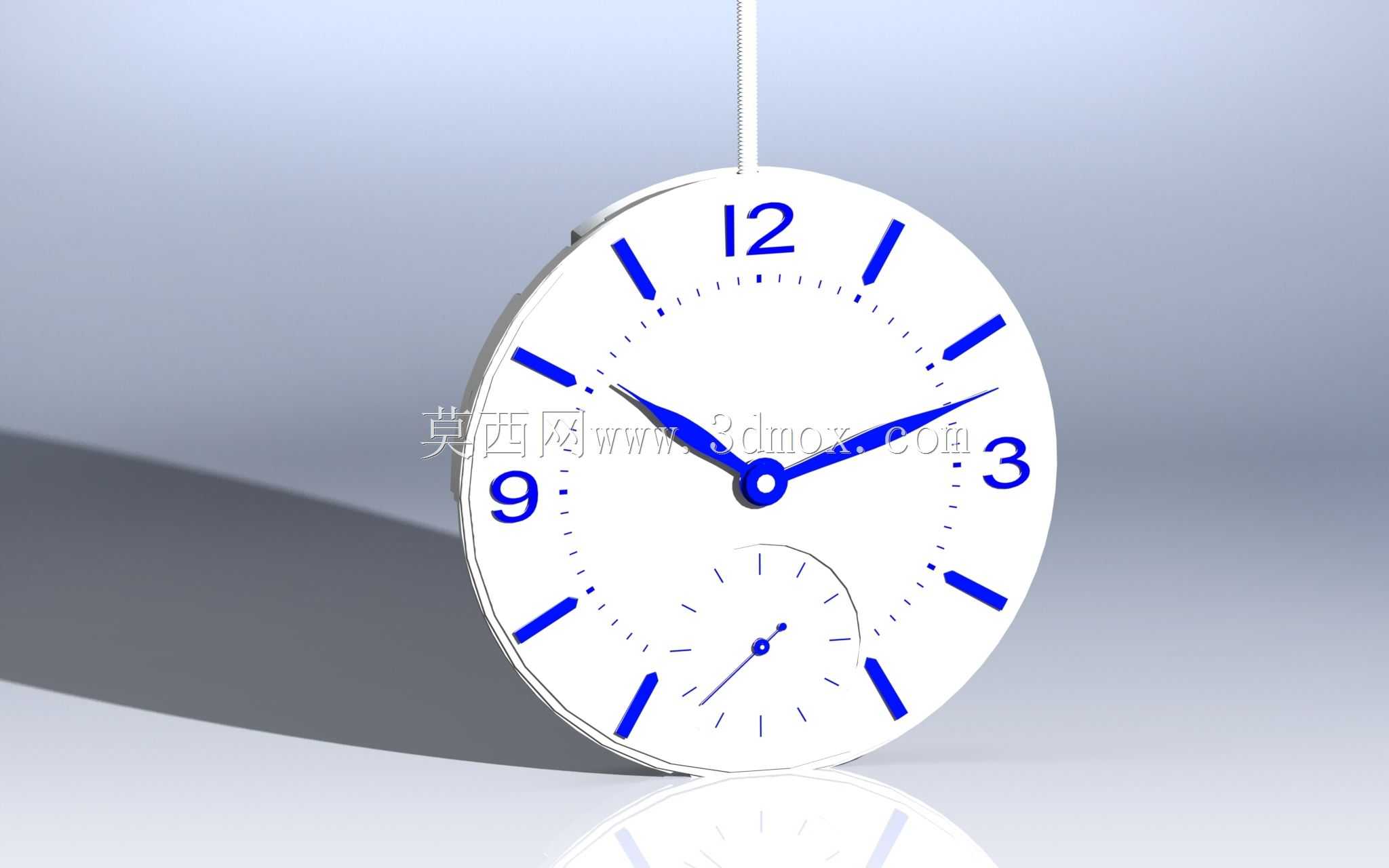

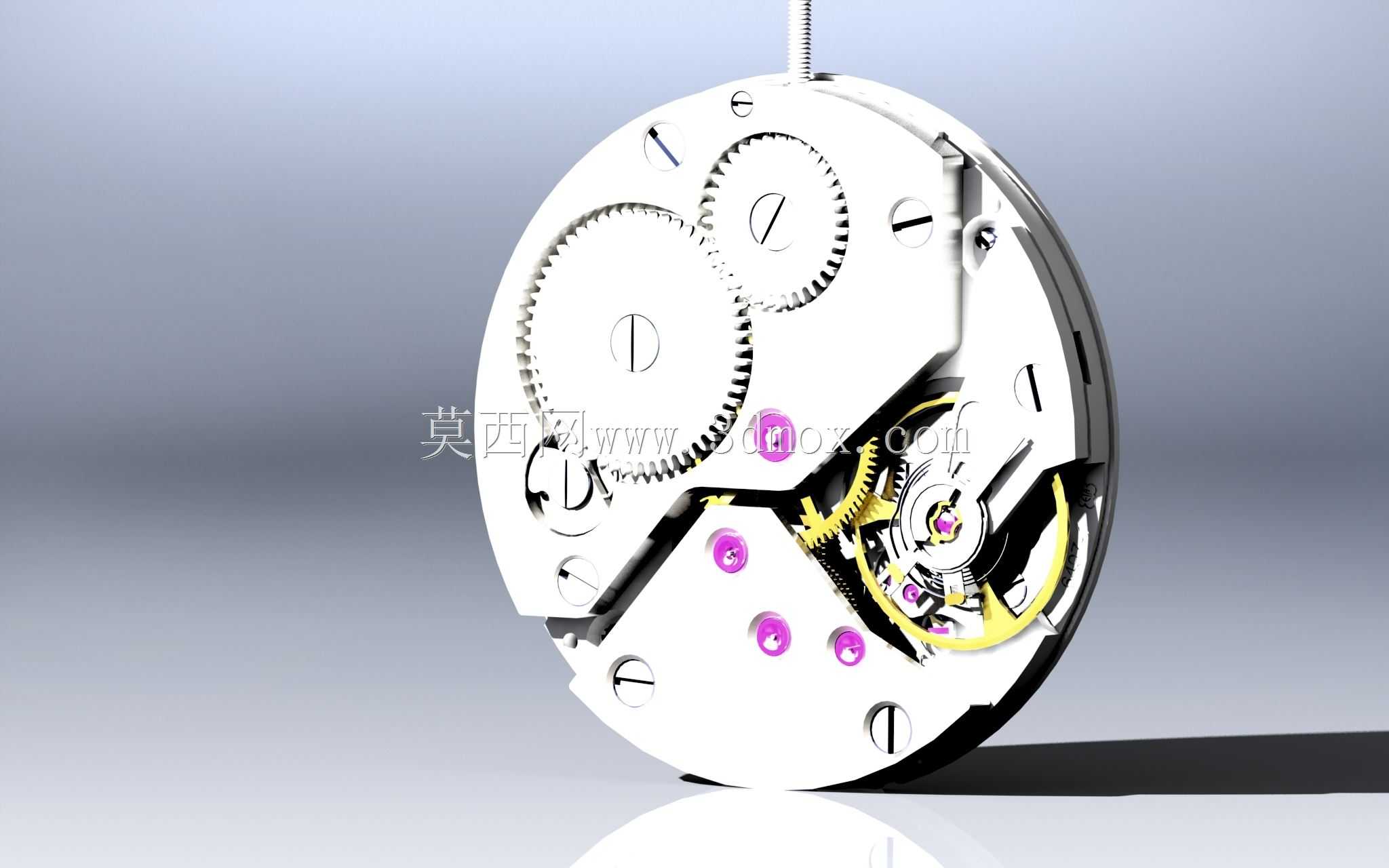

该款机芯结构主要面向高端手动机械腕表的生产装配、维修复刻与定制改装场景，在民用精密计时领域承担核心走时驱动功能，是手动上链腕表实现精准计时的核心载体，可适配大表盘正装腕表、复古飞行腕表、定制款小众腕表的装配需求，也可作为钟表维修领域的配件替换参照、钟表教学领域的结构演示载体。从功能特性来看，该机芯采用经典的手动上链结构设计，搭配小秒盘独立显示布局，走时传动链采用逐级减速的齿轮啮合结构，将发条盒存储的弹性势能稳定传递至擒纵调速机构，通过摆轮的固定频率往复摆动实现走时速度的精准控制，上链机构采用离合式设计，上链时柄轴带动立轮、离合轮啮合上链轮，为发条盒补充动力，拨针时离合轮与拨针轮啮合，可独立调整时分针位置，不会干扰走时传动链的正常运行，小秒盘位于表盘六点位方向，由四轮轴直接驱动，秒针走时平稳无抖动，整体走时精度可满足日常民用计时的使用需求。从设计思路来看，整个机芯采用分层堆叠的结构布局，将主传动轮系、擒纵调速机构、上链拨针机构、发条组件分别布置在主夹板的不同层级，通过不同高度的夹板柱实现分层固定，既压缩了机芯的整体厚度，又方便装配过程中的零件调试与后期维修拆解；每个传动齿轮的齿形都经过精密修形，降低齿轮啮合过程中的传动噪音与能量损耗，夹板上的宝石轴承孔位经过精准定位，减少齿轮轴的转动摩擦，提升机芯的走时寿命与运行稳定性，表盘刻度采用简约的条形字钉搭配阿拉伯数字刻度，读时清晰直观，蓝色烤钢指针与白色表盘形成强烈视觉对比，兼顾读时便利性与外观质感。从安装边界来看，该机芯属于标准的手动上链男表机芯尺寸，整体外径适配常规38-42毫米表径的腕表表壳，机芯厚度可适配常规厚度的金属表壳，装配时需注意表盘脚与机芯表盘位的定位匹配，柄轴的长度需根据表壳的表冠位置进行裁切调整，确保上链、拨针操作顺畅无卡顿，机芯固定圈需与机芯外径、表壳内圈紧密贴合，避免腕表佩戴过程中出现机芯晃动影响走时精度，后盖的防水圈需匹配表壳的密封槽尺寸，满足日常佩戴的防水防尘要求。
