小型桌面级数控雕刻加工设备结构设计

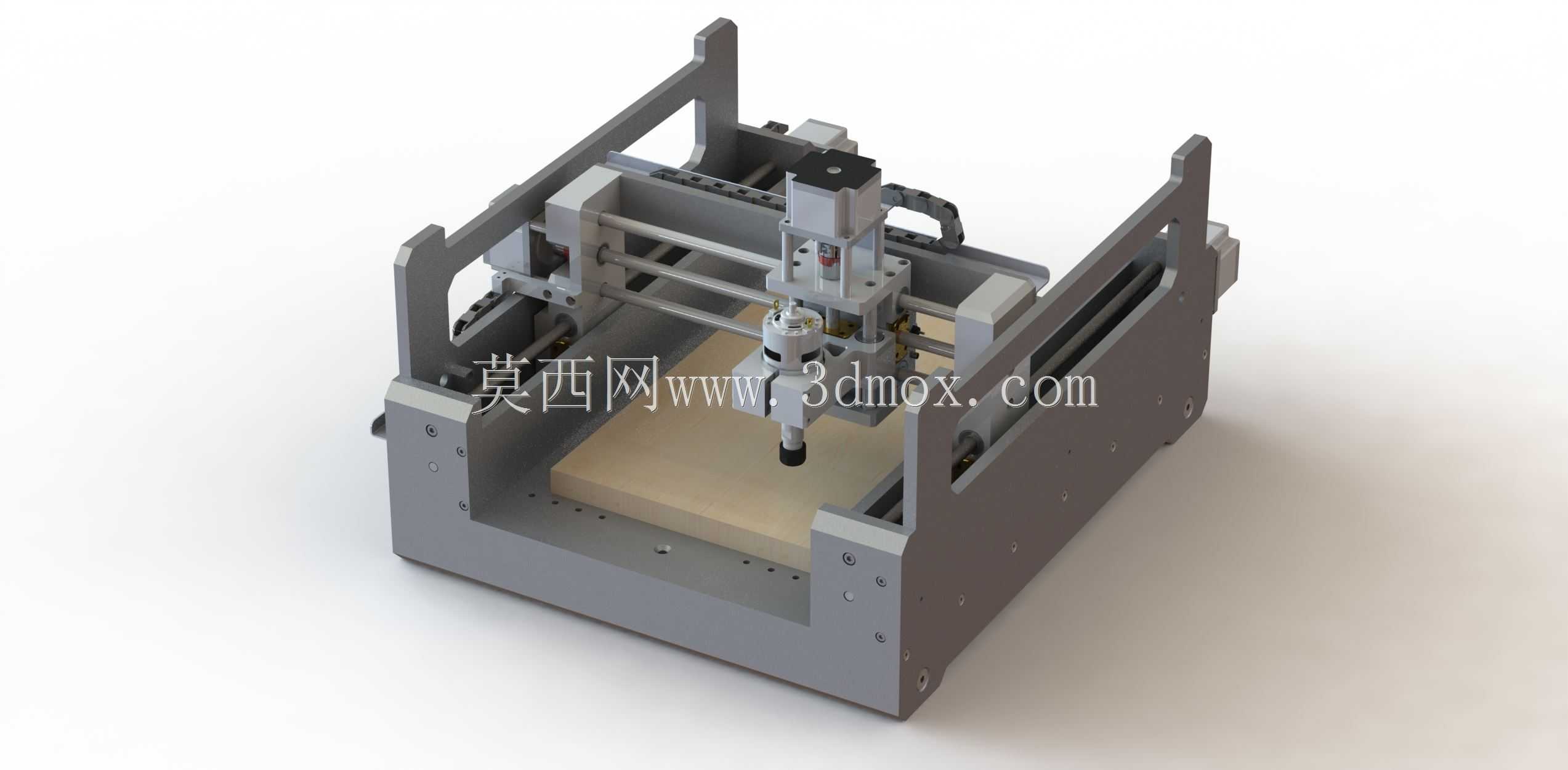

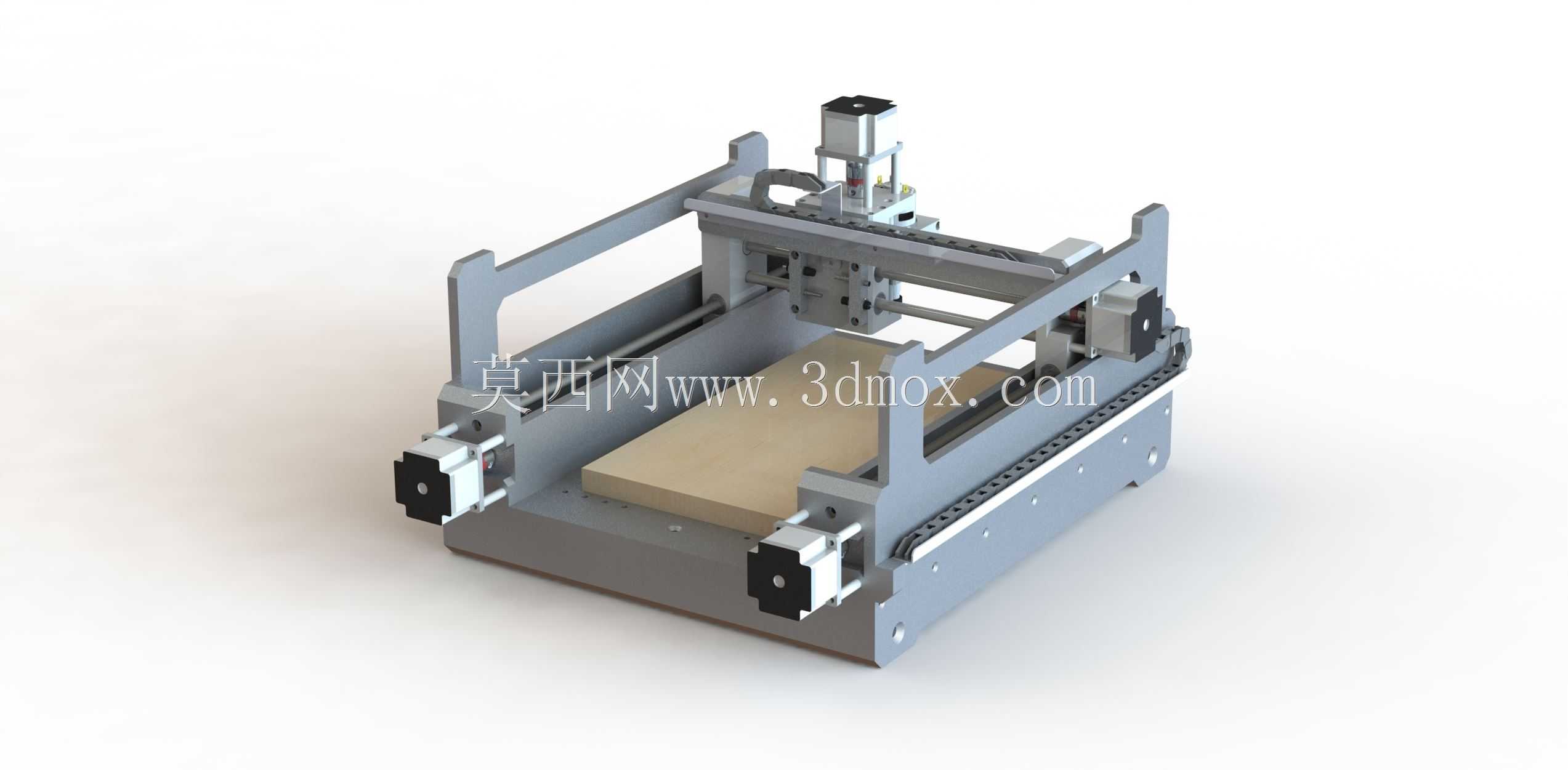

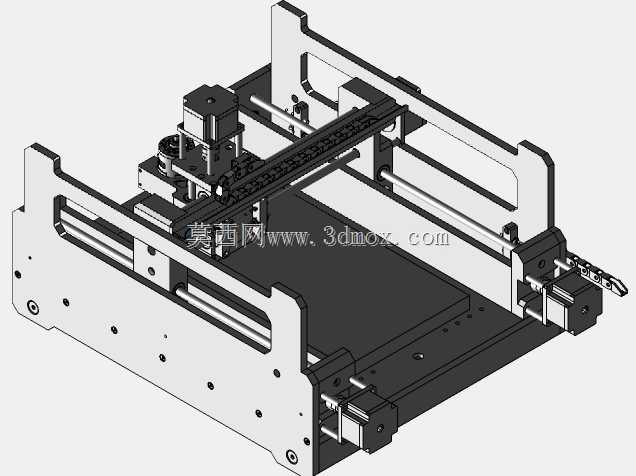

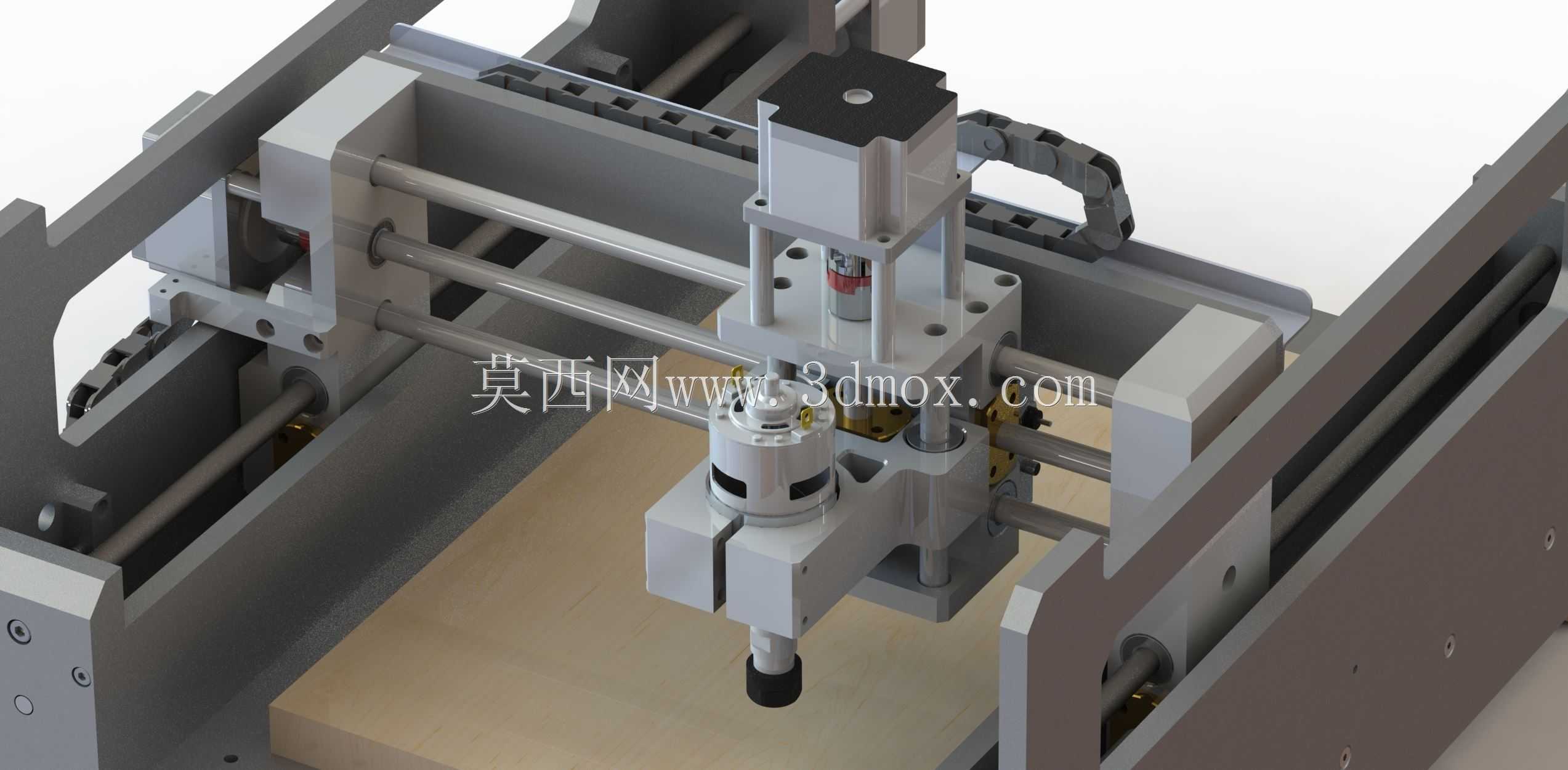

这款小型桌面式数控加工设备，主要面向个人手作工坊、创客空间、小型文创加工场景以及院校机械实训教学场景设计，可覆盖软金属、亚克力、密度板、PCB板材等多种常见加工材料的平面雕刻、轮廓切割、浅槽铣削作业，能够满足小批量定制化零件加工、文创产品打样、电子线路板制作、教学演示操作等多元使用需求，填补了大型工业机床无法适配桌面小空间作业的市场空白。设备整体采用龙门式动梁结构设计思路，核心加工主轴搭载在横向移动的滑台组件上，X、Y、Z三个运动轴均采用线性导轨搭配精密传动副的组合方案，能够保证运动过程中的平顺性与定位精度，有效降低加工过程中的抖动误差，保障加工成品的表面质量与尺寸精度。机身主体采用一体式围框结构设计，底部设置平整的加工工作台面，可通过配套夹具固定不同尺寸的待加工工件，工作台四周预留的安装孔位可适配不同规格的工装夹具，拓展设备的加工适配范围。从安装边界来看，设备整体尺寸紧凑，整体占地空间仅相当于普通桌面打印机大小，可直接放置在常规工作台面上使用，无需额外浇筑专用设备基础，也不需要占用独立的工业生产场地，适配小型工作室、家庭工坊等空间有限的使用场景。设备的走线全部采用内置隐藏式布局，运动线缆通过拖链规整收纳，既避免加工过程中碎屑、切削液对线束造成损伤，也让设备整体外观更加整洁利落，减少外露部件带来的安全隐患。主轴组件采用快换式夹头设计，可根据不同加工需求快速更换对应规格的加工刀具，无需复杂的拆装调试流程，降低使用者的操作门槛。两侧的立式支撑框架采用加厚板材加工而成，能够为龙门运动组件提供足够的结构刚性，减少高速运动过程中的结构形变，保证长时间加工的稳定性。设备的运动行程经过精准测算，在紧凑的机身尺寸下最大化有效加工范围，可覆盖绝大多数小型零件、文创产品的加工尺寸需求，同时预留了电控组件的内置安装空间，可将驱动控制模块集成在机身内部，进一步减少设备的外接部件，让整体布置更加简洁。在实际使用过程中，这款设备可通过配套的控制系统导入加工路径代码，自动完成连续加工作业，无需人工全程值守操作，能够有效降低小批量加工的人力成本，同时较低的运行噪音也让它能够适配非工业场景的使用需求，不会对周边环境造成过大的噪音干扰。
