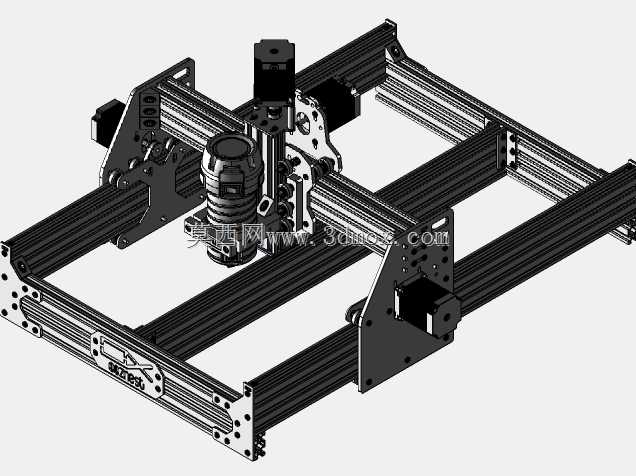

铝型材框架OX数控雕刻机整机装配结构

该套数控装配结构面向小型桌面级加工场景设计，可适配木工雕刻、软金属铣削、塑料板材裁切等多种轻负荷加工作业需求，常见于个人DIY加工工坊、小型文创产品生产、教学实训实验室等场景，能够满足小尺寸工件的平面铣削、轮廓雕刻、钻孔攻丝等常规加工工序，相比大型工业机床占地更小、部署灵活，无需复杂的地基固定即可投入使用。整机采用工业铝型材作为主体框架搭建基础，铝型材自带的标准槽道可灵活调整各部件的安装位置，无需额外焊接加工，既降低了组装调试的难度，也为后续的功能扩展预留了充足的安装空间，框架各连接点位采用专用角件与螺栓紧固，保证整体结构的刚性，能够抵消加工过程中产生的小幅振动，避免加工精度受结构形变影响。设备的运动模组采用十字滑台布局，X、Y轴方向通过同步带传动实现长行程的快速移动，Z轴方向搭载主轴安装座，可适配不同功率的加工主轴，配合导轨滑块的导向结构保证运动过程的平顺性，各轴端均预留了步进电机的安装位，可直接匹配常规的数控运动控制系统，实现三轴联动的加工路径执行。设计过程中充分考虑了安装边界与维护便利性，整体框架的长宽尺寸适配常规桌面摆放需求，各传动部件均外露布置，无需拆解主体框架即可完成同步带张紧、导轨润滑、滑块间隙调整等日常维护操作，主轴安装位预留了标准的装夹接口，可根据加工需求更换不同功率的电主轴或者专用加工头，框架侧边预留了电气元件的安装空间，后续可加装控制板、驱动模块、电源等配套电子部件，快速组装成可直接投入使用的完整加工设备。结构设计上兼顾了刚性与轻量化，铝型材框架在保证足够结构强度的同时控制了整体重量，便于设备的搬运与位置调整，各运动部件的安装基准统一，组装时仅需按照定位面锁紧即可保证各轴的垂直度与平行度，降低了装配调试的精度要求，即使是非专业人员也能完成整机组装，适配个人用户自行搭建数控加工设备的需求。
