带液压升降结构的篮球架支撑装置

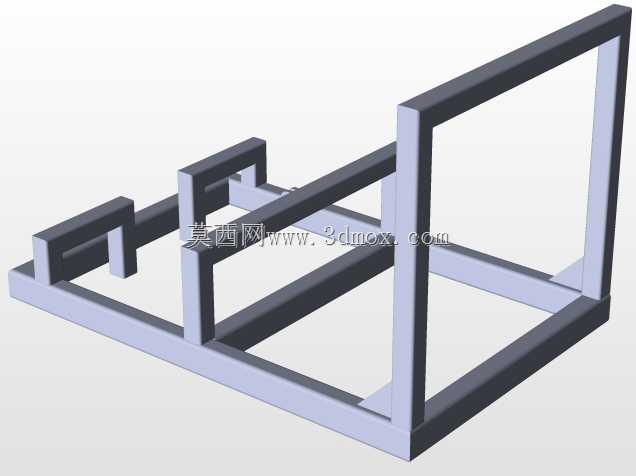

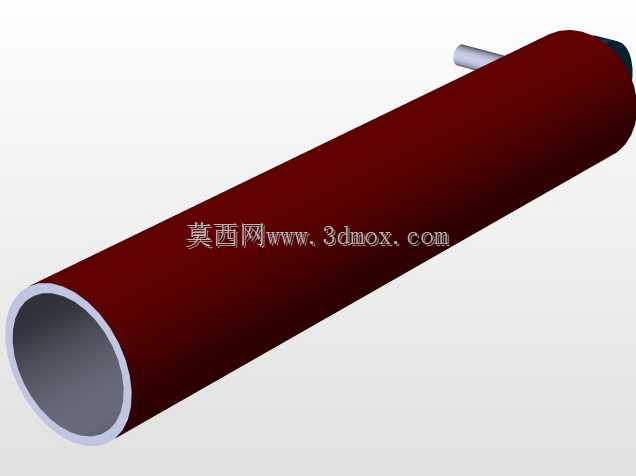

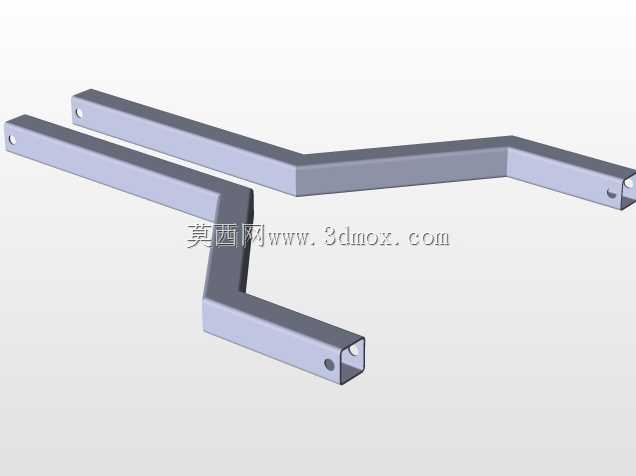

该装置主要应用于室内外篮球运动场地，作为篮球架的核心支撑调节部件使用，可适配专业赛事场馆、校园运动操场、社区公共健身区、商业体育综合体等多种场景的篮球架安装需求，能够满足不同使用场景下对篮球架高度调节、场地空间适配的实际使用要求。从实际用途来看，该装置承担着篮球架整体承重、高度升降调节、使用状态稳定支撑的核心作用，区别于传统固定高度的篮球架支撑结构，其搭载的液压升降机构可实现篮筐高度的平稳调整，既可以满足标准成人赛事3.05米篮筐高度的使用要求，也可根据青少年训练、儿童趣味运动的需求降低篮筐高度，适配全年龄段人群的篮球运动使用需求，同时在场地需要临时复用开展其他活动时，可将架体降至最低高度，减少空间占用，提升场地的多功能复用效率。从功能特性来看，该装置的液压升降机构运行平稳，升降过程无明显卡顿与冲击，可在任意调整高度实现稳定锁止，避免使用过程中出现架体滑落、高度偏移的安全隐患；底部支撑框架采用大接触面积的落地式结构，搭配多向受力的斜向支撑臂，可分散架体与篮板、篮筐的整体重量，即使在球员扣篮产生较大瞬时冲击力的情况下，也能保证整体结构的稳定性，无明显晃动感。从设计思路来看，整体结构采用模块化的设计逻辑，将底部承重底座、斜向支撑臂、液压驱动组件、篮板安装位进行独立分区设计，各部件之间通过标准连接件实现装配，既便于生产环节的零部件批量加工，也便于后续运输、安装与维护过程中的拆装操作；设计过程中充分考虑了户外使用的耐候性需求，所有外露结构件均采用刚性支撑结构设计，可承受长期风吹日晒的使用环境，降低结构变形、锈蚀的概率。从外形尺寸与安装边界来看，该装置底部底座的横向占用宽度控制在1.8米范围内，纵向落地深度控制在1.2米范围内，安装时仅需对底座落地位置进行硬化处理即可完成固定，无需对场地进行大面积开挖施工，对场地的改造要求较低；升降行程可覆盖2.3米至3.05米的篮筐高度调整区间，完全覆盖各年龄段篮球运动的高度需求，架体升起至最高位置时，整体向后的延伸长度不超过2.5米，可适配标准篮球场的端线安装距离要求，不会侵入球场比赛区域，避免对球员运动过程造成干扰。
