圆角长条形带槽化油器端盖结构设计

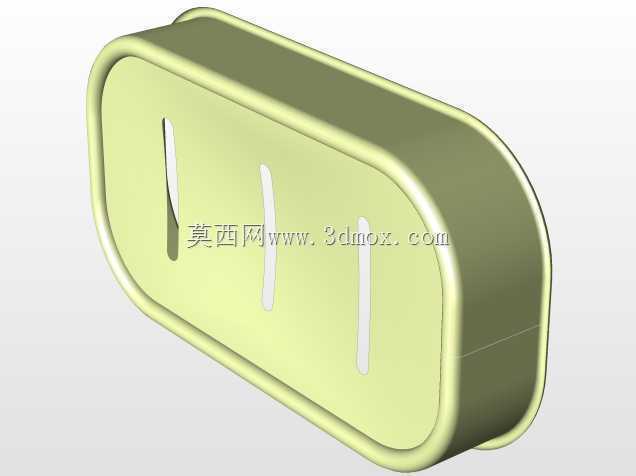

　　这款化油器端盖主要配套通用小型内燃机的化油器总成使用，安装在化油器进气过滤侧的端部，承担过滤介质限位、腔体密封、进气导流的多重作用，在通用汽油机、小型农用动力机械、园林作业机械的燃油供给系统中应用广泛。从实际工况来看，化油器工作时会持续将燃油与空气按比例混合送入气缸，外部空气进入化油器前必须经过过滤环节，该端盖就是过滤腔体的外侧封盖，既要保证过滤后的空气能顺利进入化油器内部混合腔，又要阻挡未经过滤的杂质从侧边缝隙进入，避免杂质磨损化油器量孔、堵塞油道，影响空燃比稳定性。设计上采用了长条形圆角外轮廓，整体为带翻边的薄壳结构，翻边结构一方面提升了壳体自身的结构刚度，降低薄壳受振动产生形变的概率，毕竟内燃机运行时存在持续的宽频振动，

　　足够的刚度能避免端盖共振松脱、密封失效；另一方面翻边可以和过滤腔体的安装槽配合，嵌入密封胶条的安装位，压紧密封胶条实现端面密封，不需要额外设计复杂的密封结构就能满足防尘密封要求。端盖正面开设的三条长条形通槽是进气通道，槽体沿端盖长度方向平行排布，槽宽经过匹配计算，既保证足够的进气通流面积，避免进气阻力过大导致发动机动力输出不足，又能对过滤介质起到轴向限位作用，防止过滤棉或者滤网在进气负压作用下被吸向化油器内部，出现过滤介质移位的问题。从安装边界来看，该端盖的圆角过渡设计避免了应力集中，在安装时不会因为边角尖锐划伤安装人员或者密封胶条，整体外轮廓尺寸和化油器过滤腔体的安装位完全匹配，安装时只需要对准腔体卡槽推入，

　　配合侧边的卡扣或者紧固螺钉就能完成固定，拆装维护时不需要复杂工具，方便日常清理过滤腔、更换过滤介质。结构设计上没有多余的冗余特征，壳体壁厚均匀，符合注塑或者压铸成型的工艺要求，成型时不容易出现缩痕、翘曲等成型缺陷，量产时的良率更有保障。实际使用中，这种端盖的密封性能直接影响化油器的进气清洁度，设计时特意将翻边的高度做了匹配密封胶条压缩量的设定，当端盖被紧固到位时，密封胶条的压缩率保持在合理区间，既不会因为压缩量过大导致胶条提前老化失效，也不会因为压缩量不足出现缝隙漏尘。正面的通槽边缘做了小圆弧过渡，不会切割磨损贴合在端盖内侧的过滤介质，延长过滤元件的使用寿命，同时通槽的排布方式让进气气流更均匀，避免局部气流流速过快导致过滤介质局部过早积尘堵塞，延长过滤部件的维护周期。
