20吨级两米跨度起重吊具梁结构设计

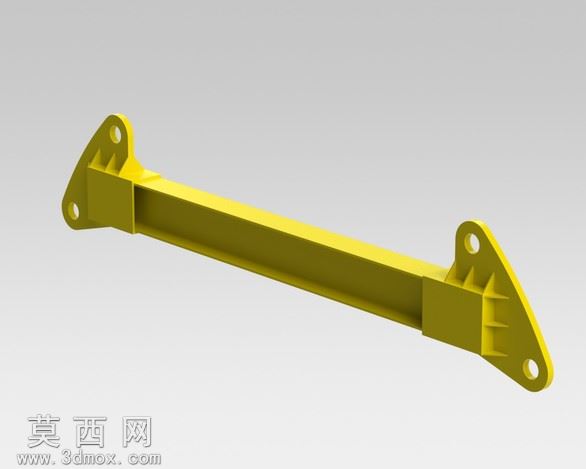

本作品为额定载荷20吨、作业跨度2米的起重吊具梁三维设计成果，建模阶段依托参数化三维设计软件完成全结构1:1比例搭建，从初始的载荷工况计算出发，先确定梁体的截面选型与整体尺寸边界，再逐步细化两端连接耳板、加强筋板、主体梁身的各个结构细节。建模过程中严格遵循起重吊具的力学设计规范，主体梁身采用箱型截面结构，在保证整体抗弯抗扭性能的同时，尽可能优化梁体自重，避免不必要的材料冗余；两端的吊装连接耳板采用带圆角的板件结构，每个耳板上预留标准规格的吊装销轴孔，孔位周边做了加厚处理，同时在耳板与梁身的连接位置布置多块三角形加强筋，沿载荷传递方向排布筋板结构，有效分散吊装作业时的集中应力，避免连接位置出现应力断裂风险。材质配置阶段，为模型赋予了起重工装常用的高强度合金结构钢材质属性，通过渲染模块调整金属漆面的色泽与反光效果，还原实际工业吊具的外观质感，渲染时采用柔和的工业展示环境光，多角度呈现梁体的结构形态与细节特征，清晰展示各个焊接连接位置的结构过渡。设计过程中充分考虑吊具的实际作业场景，梁体整体做了等强度优化设计，从两端连接位置到梁身中段的截面厚度随弯矩分布做对应调整，既满足20吨额定载荷下的强度、刚度安全系数要求，也兼顾了吊具的拆装便利性与长期作业的耐用性，所有结构的倒角、圆角处理都符合机械加工与焊接工艺的要求，不存在工艺无法实现的尖锐结构或干涉部位，整体模型结构完整，细节详实，可用于起重作业工装的设计参考、结构校核以及相关吊装方案的可视化演示。
