双体结构水域清洁作业船三维设计

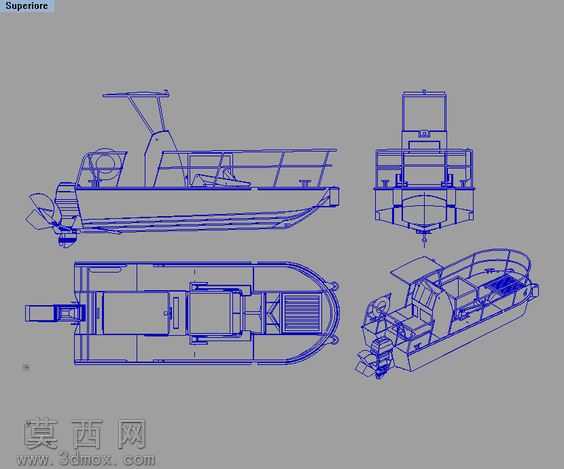

本作品为双体结构水域清洁作业船的三维设计成果，建模阶段依托三维CAD平台完成全船1:1比例的参数化构建，首先从双体船的核心结构特征入手，先完成两个平行片体的线型放样，精准控制片体的长宽比、片体间距与艏艉线型弧度，保证双体结构航行时的稳性优势，降低航行阻力。建模过程中严格遵循船舶设计的结构逻辑，依次完成主甲板、驾驶舱、作业平台、舷侧护栏、尾部推进装置的独立建模，各部件之间的装配关系完全贴合实际船舶的建造逻辑，驾驶舱的顶棚支架、舱内操控台布局、甲板上的作业区域预留空间都做了精细化还原，护栏的杆件连接、推进器的外挂结构细节都通过拉伸、扫掠、布尔运算等建模命令完成精准复刻，没有出现结构干涉或者比例失调的问题。线框视图展示阶段，通过多视角投影视图完整呈现船体的结构细节，侧视图清晰展现船体侧面轮廓、驾驶舱高度与推进器安装位置，俯视图完整呈现双体片体的甲板布局、舱室分布与作业区域规划，正视图直观体现双体结构的横向间距与上层建筑的宽度比例，轴测视图则立体呈现全船的整体造型与各部件的空间位置关系。材质设定上，船体主体采用船舶专用玻璃钢材质参数，赋予其耐水腐蚀的材质属性，甲板区域设置防滑纹理材质，护栏采用 marine 级不锈钢材质参数，驾驶舱挡风玻璃设置半透明带轻微反光的玻璃材质，推进器部分采用金属与工程塑料结合的材质搭配，不同材质的粗糙度、反光度参数都经过反复调试，让线框展示下的结构层次清晰可辨。设计思路围绕近岸水域、城市内河的保洁作业需求展开，双体结构的设计相比单体船拥有更宽的作业甲板空间，能够搭载更多清洁作业设备与垃圾收纳装置，同时双体船的吃水更浅，能够在水深较浅的内河、湖泊近岸区域灵活作业，宽大的甲板区域预留了清洁捞取设备、垃圾存储舱的安装位置，驾驶舱设置在船体前部，能够为操作人员提供开阔的作业视野，尾部外挂推进装置的设计兼顾了动力输出与维护便捷性，整体结构在保证作业功能性的前提下，尽可能简化冗余结构，降低船体自重与建造成本，全船的结构设计经过多轮比例调整，确保航行稳性、作业空间与动力配置的匹配度，能够满足日常水域保洁作业的实际使用需求。
