可用于CFD模拟的船用舷外引擎三维设计

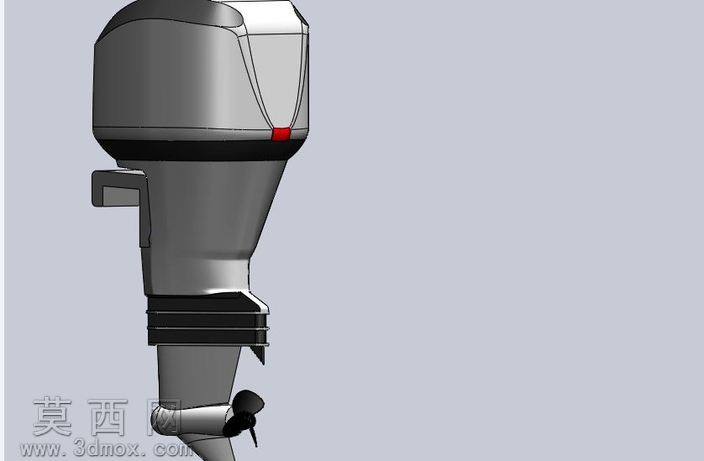

本作品为船用舷外引擎的三维参数化建模成果，建模过程严格遵循真实舷外机的工业设计比例与结构逻辑，采用自顶向下的设计思路完成整体装配搭建。建模阶段首先完成引擎上部动力舱的壳体构建，通过多段曲面放样、曲率连续倒圆角处理还原动力舱的流线型外观，壳体表面做哑光金属质感的材质区分，顶部边角处设置红色标识块还原真实产品的警示标识细节，动力舱侧面预留操控手柄的安装位，通过拉伸切除与凸台拉伸完成手柄结构的一体化建模，保证部件衔接处无破面、无重叠几何错误。中部动力输出段采用分层结构设计，依次还原减震密封胶圈、传动轴防护壳体、连接法兰等结构，其中黑色橡胶密封件采用哑光橡胶材质参数设置，金属壳体部分赋予磨砂金属材质，通过不同材质的粗糙度、反光度参数调整，清晰区分不同功能部件的视觉差异。下部水下推进段完整还原齿轮箱壳体、螺旋桨安装座、螺旋桨叶片结构，螺旋桨叶片通过曲面扫描、阵列特征完成建模，叶片曲面做流体力学优化的曲率处理，适配CFD流体模拟的几何要求，可直接导入流体仿真软件完成水流场、推进效率的相关模拟计算。整体模型装配关系完整，各部件间保留合理的装配间隙，无干涉错误，所有特征均保留可编辑参数，可根据不同功率的舷外机设计需求调整尺寸参数，也可拆解为单独零件用于结构展示、装配教学或船舶动力系统的虚拟仿真场景搭建，模型在渲染阶段采用三点布光方案，突出金属壳体的质感与结构层次，背景采用浅灰色纯色背景，清晰呈现引擎的整体轮廓与各部分结构细节，满足产品展示、仿真分析、教学演示等多场景的使用需求。
