带锁环简易螺旋顶升支撑装置

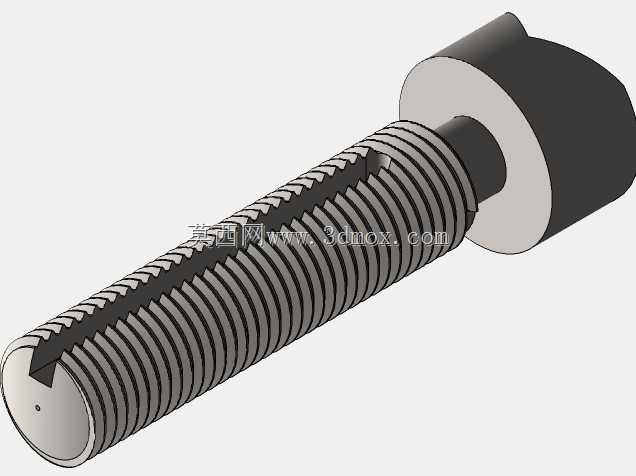

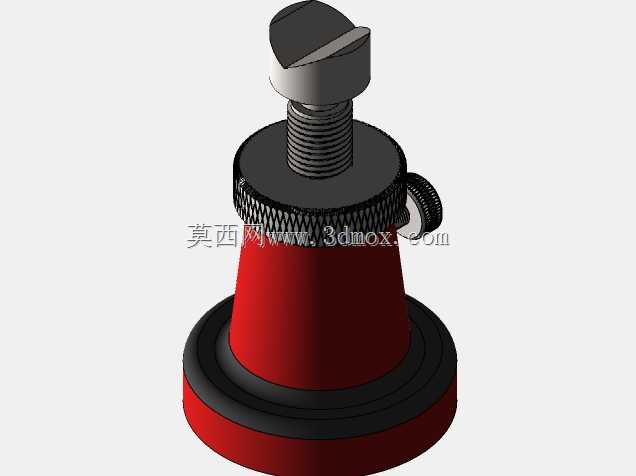

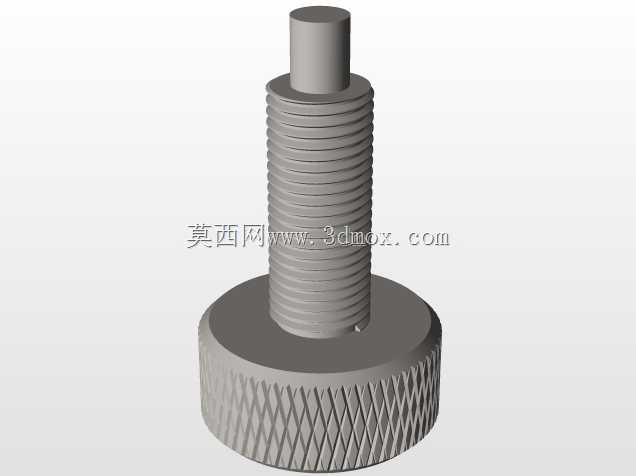

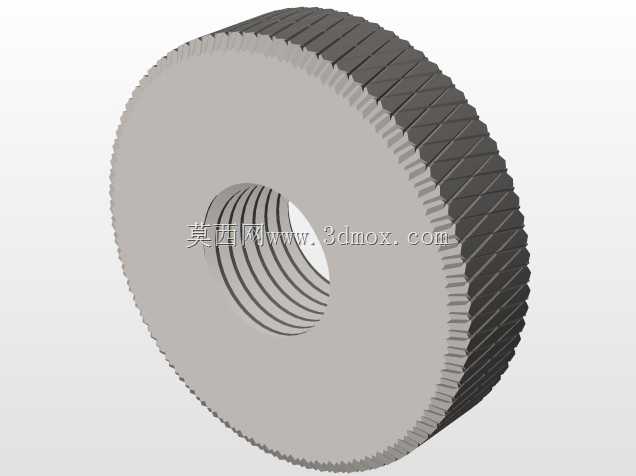

这款带锁环的简易螺旋顶升装置，主要面向小型设备检修、轻型构件安装调整、工位工装精准调平这类场景使用，区别于大吨位液压顶升设备，它更适合狭小空间内的小载荷精准顶升作业，常见于机加工工位工件微调、小型机电设备安装找平、模具合模时的微幅高度调整，也可作为临时承重支撑件，在装配流水线旁的工位辅助、家用小型设备维修场景中也能发挥作用。从功能特性来看，它依靠螺旋副的传动实现顶升动作，顶托部分采用V型接触面设计，能够适配平面、圆柱面两类被支撑件的接触需求，避免顶升过程中工件打滑偏移；中部设置的滚花调节圈，增大了手动旋转时的摩擦力，无需额外工具即可徒手完成高度粗调；侧面设置的锁环结构，在调整到目标高度后可通过锁紧结构固定螺旋副位置，避免承重过程中螺旋副回转导致高度回落，大幅提升作业时的支撑稳定性，相比无锁止结构的普通螺旋支撑，承重状态下的安全冗余更高。从设计思路来看，整体采用短行程紧凑布局，底座采用大直径圆盘结构，有效增大与支撑面的接触面积，降低单位面积压强，避免在较软的支撑台面上留下压痕，同时降低整体重心，提升顶升过程中的抗倾覆能力；顶升螺杆采用梯形螺纹设计，相比普通三角螺纹拥有更好的承重性能与自锁特性，配合侧方锁环形成双重防回落保障；主体外壳采用醒目的红色涂装，在车间复杂环境中具备更高的辨识度，避免作业人员误碰。从尺寸与安装边界来看，整体底座直径控制在常规手掌可握持的范围，总收缩高度较低，能够伸入间隙较小的设备底部空间，最大顶升行程满足小型作业的高度调整需求，整体重量轻便，单人即可单手携带转移，无需额外吊装辅助；使用时仅需将底座平稳放置在硬质平整支撑面上，旋转中部调节圈将顶托升至接近被支撑件的位置，微调至贴合承重状态后扳紧锁环即可完成固定，无需复杂的安装固定步骤，对使用场景的适配性较强，既可以单独单台使用完成单点支撑，也可以多台组合使用完成较大尺寸轻型构件的多点同步调平支撑。
