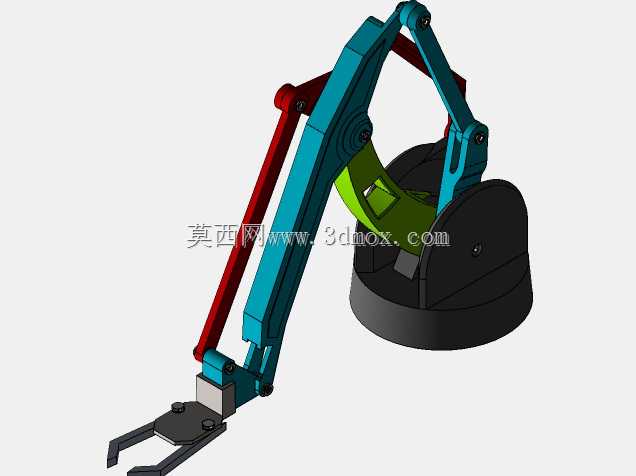

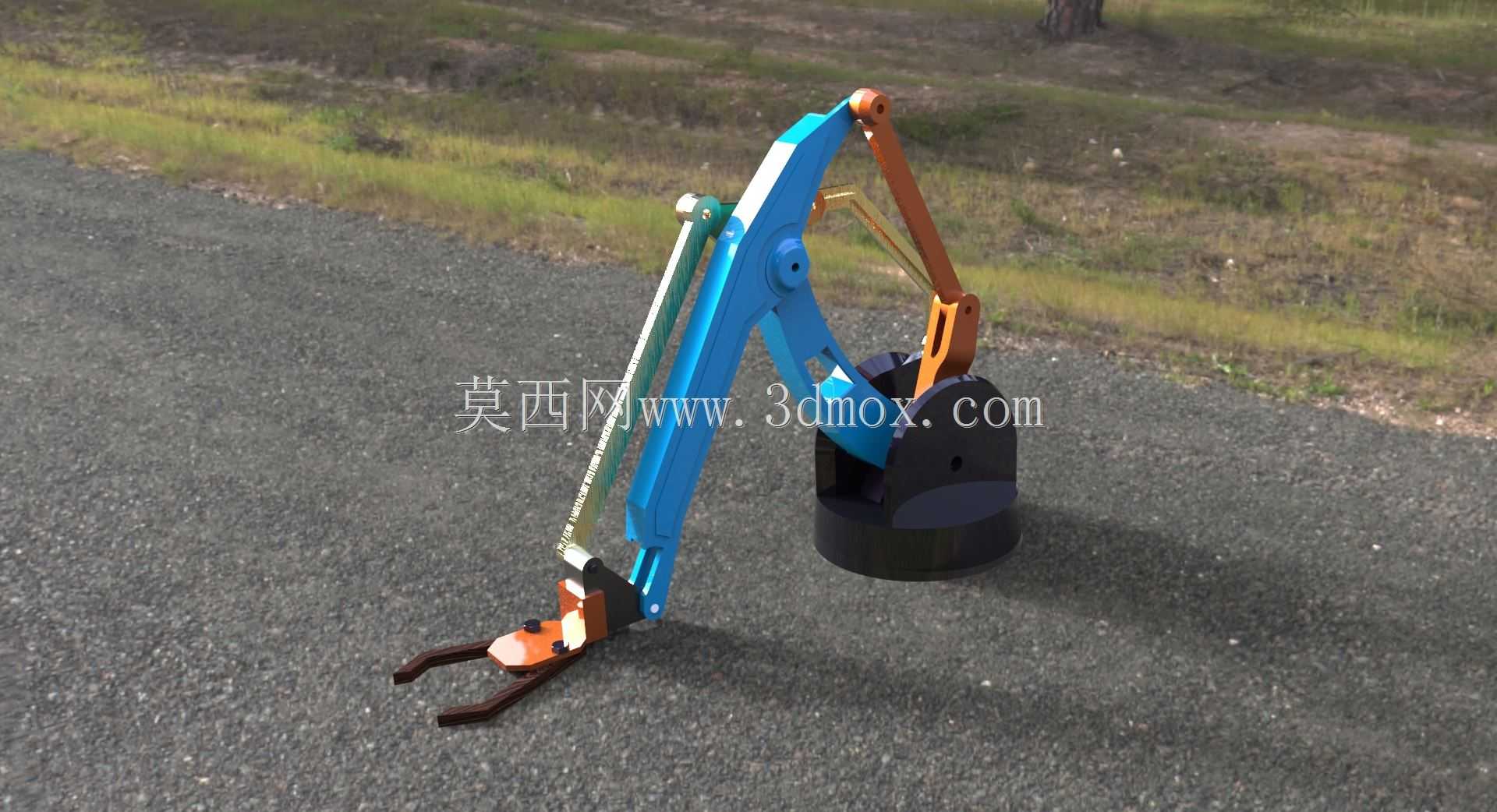

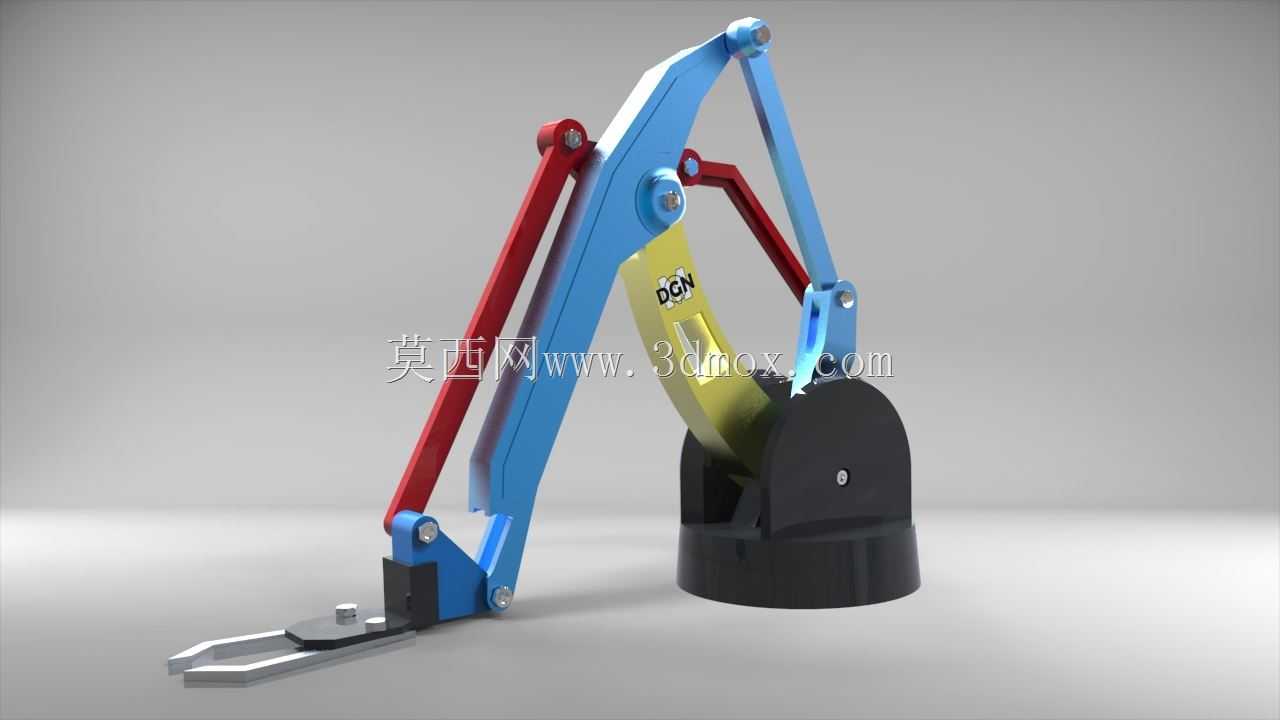

这款多连杆联动机械臂主要面向教学实训、小型工位轻载搬运、实验室物料分拣等应用场景,可作为自动化专业教学演示教具,帮助学习者直观理解平面连杆机构的运动逻辑、关节联动原理与末端执行器的动作配合关系,也可适配小型桌面自动化产线,完成重量较轻的零件转运、工位上下料、规整物料夹取等作业,适配电子元器件分拣、小型注塑件取件、教学实验平台搭建等实际使用需求。在功能特性上,该机械臂采用多组平行四边形连杆结构实现动力传递,通过不同臂段的联动配合,可带动末端夹爪完成设定范围内的俯仰、伸缩、开合动作,无需在每个关节处单独布置驱动单元即可实现连贯的作业轨迹,整体结构传动路径清晰,运动过程无卡顿死点,末端夹爪采用平口夹持设计,可稳定夹持规则形状的小型工件,夹持力度可通过驱动端参数调整适配不同材质的工件,避免夹伤易碎物料或夹持力度不足导致工件脱落。设计思路上,这款机械臂优先考虑结构的直观性与运动可靠性,将所有传动连杆外露布置,既方便学习者观察每一组杆件的运动配合关系,也降低了后期维护调整的难度,底座采用大直径圆盘式支撑结构,无需额外固定即可保证臂段全行程伸展时的整机稳定性,各关节铰接处采用标准销轴连接,转动间隙小,长期使用也不会出现明显的定位偏移,臂段采用差异化配色区分不同的传动链路,可快速区分主动杆件与从动杆件,降低机构原理的理解门槛。在外形尺寸与安装边界上,该机械臂底座直径适配常规桌面安装需求,整机伸展后最大作业半径可覆盖桌面级小型工位的操作范围,竖直方向抬升高度满足常规小型料盒的取放高度要求,安装时仅需预留底座放置空间与臂段转动的扇形活动区域即可,无需复杂的预埋固定结构,可灵活移动布置在不同的教学工位或实验台面上,适配不同场景的快速搭建需求。
