仿人五指仿生机械手结构设计方案

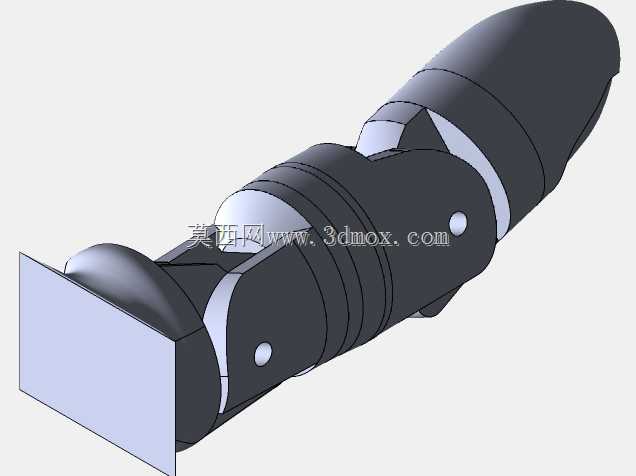

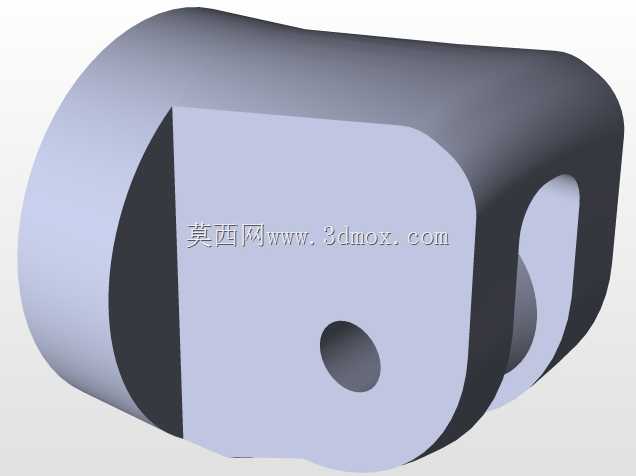

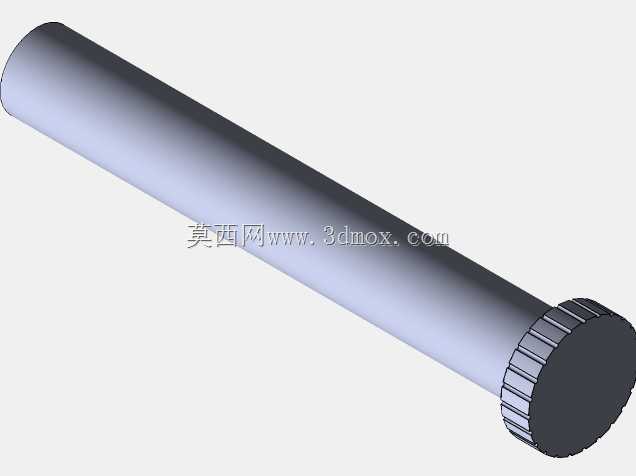

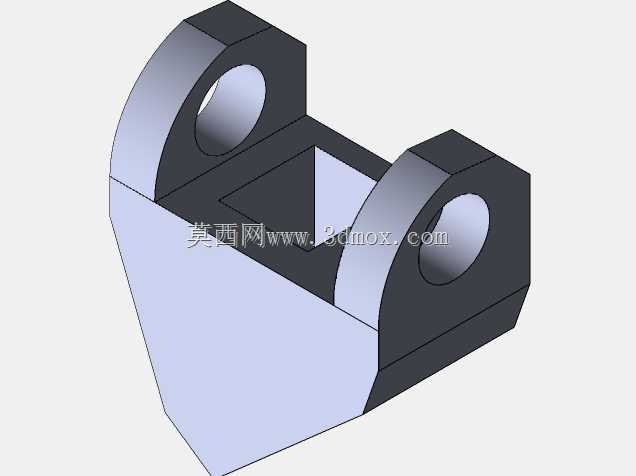

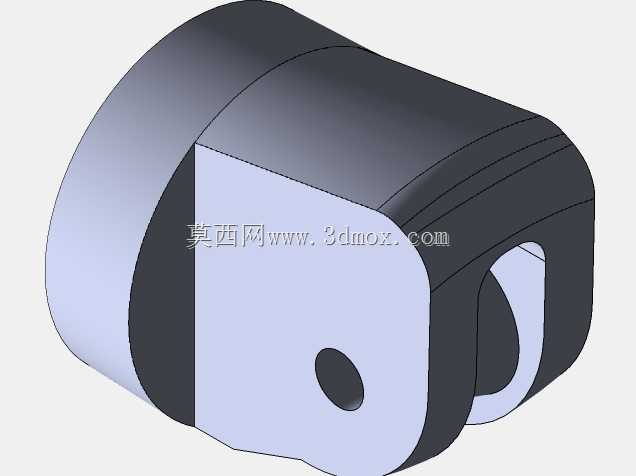

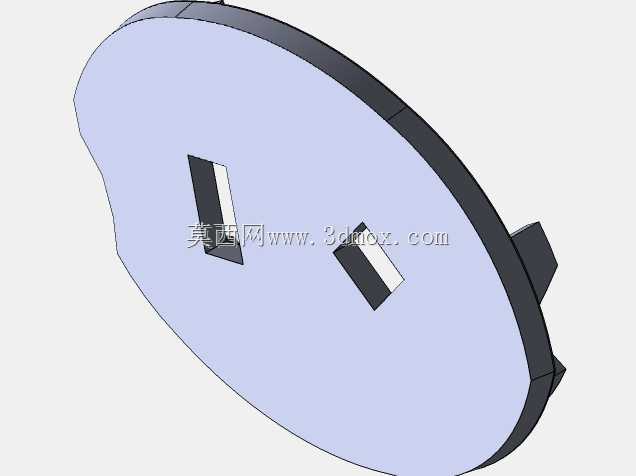

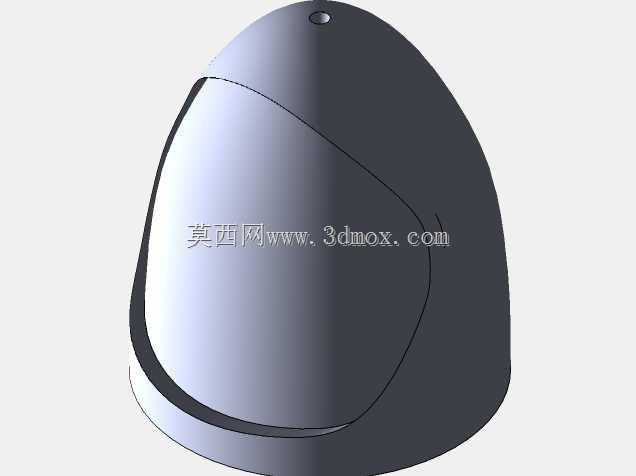

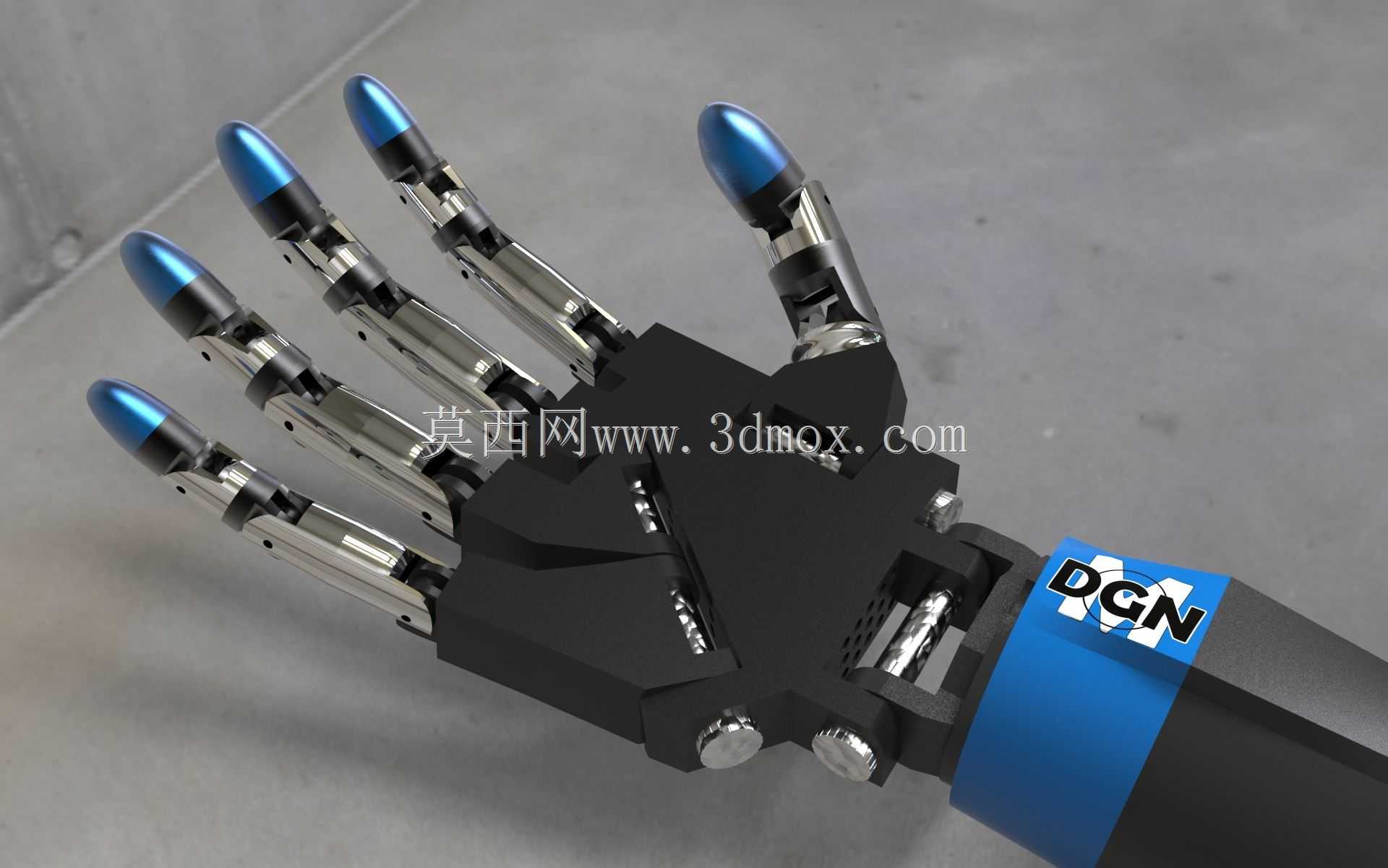

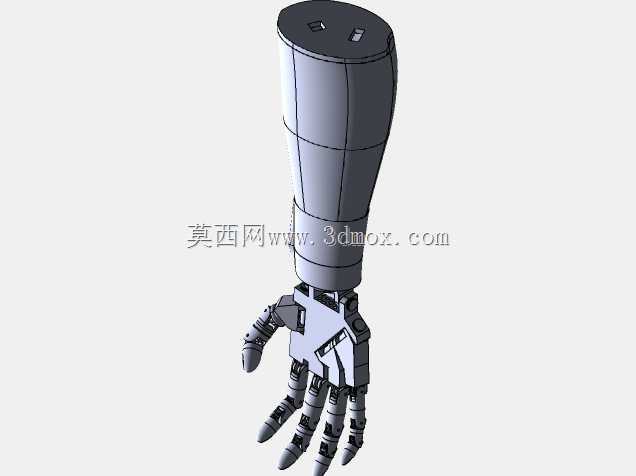

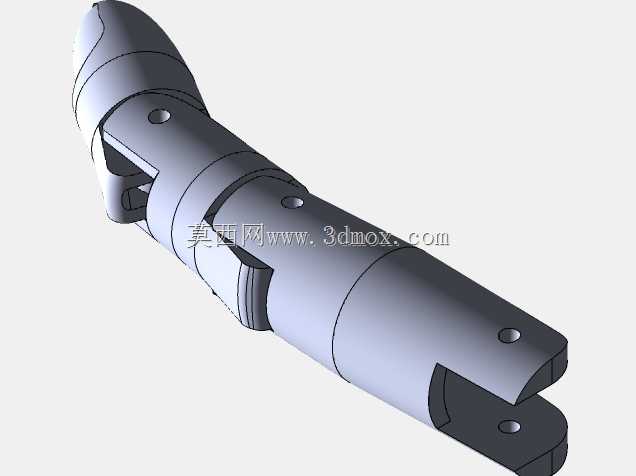

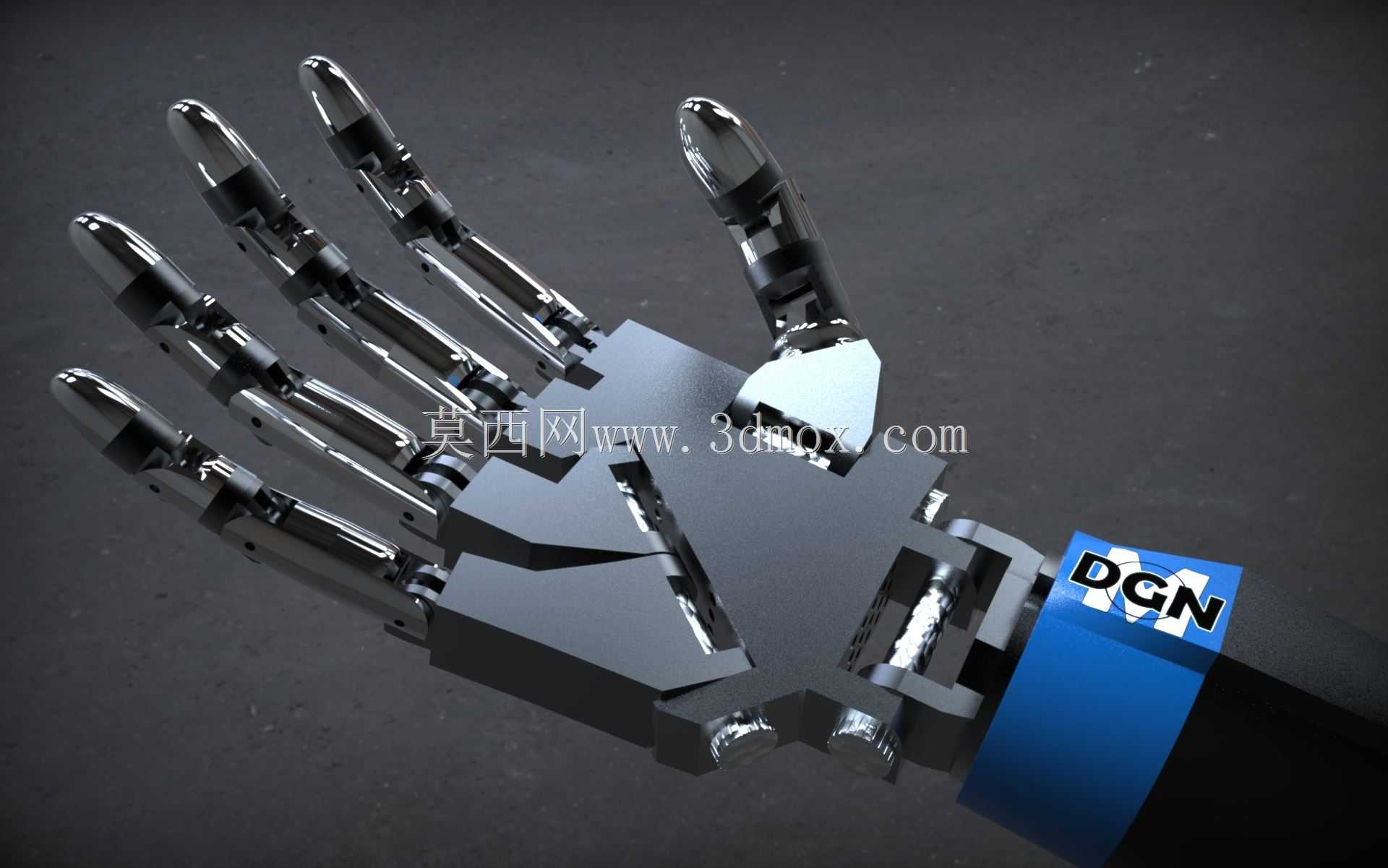

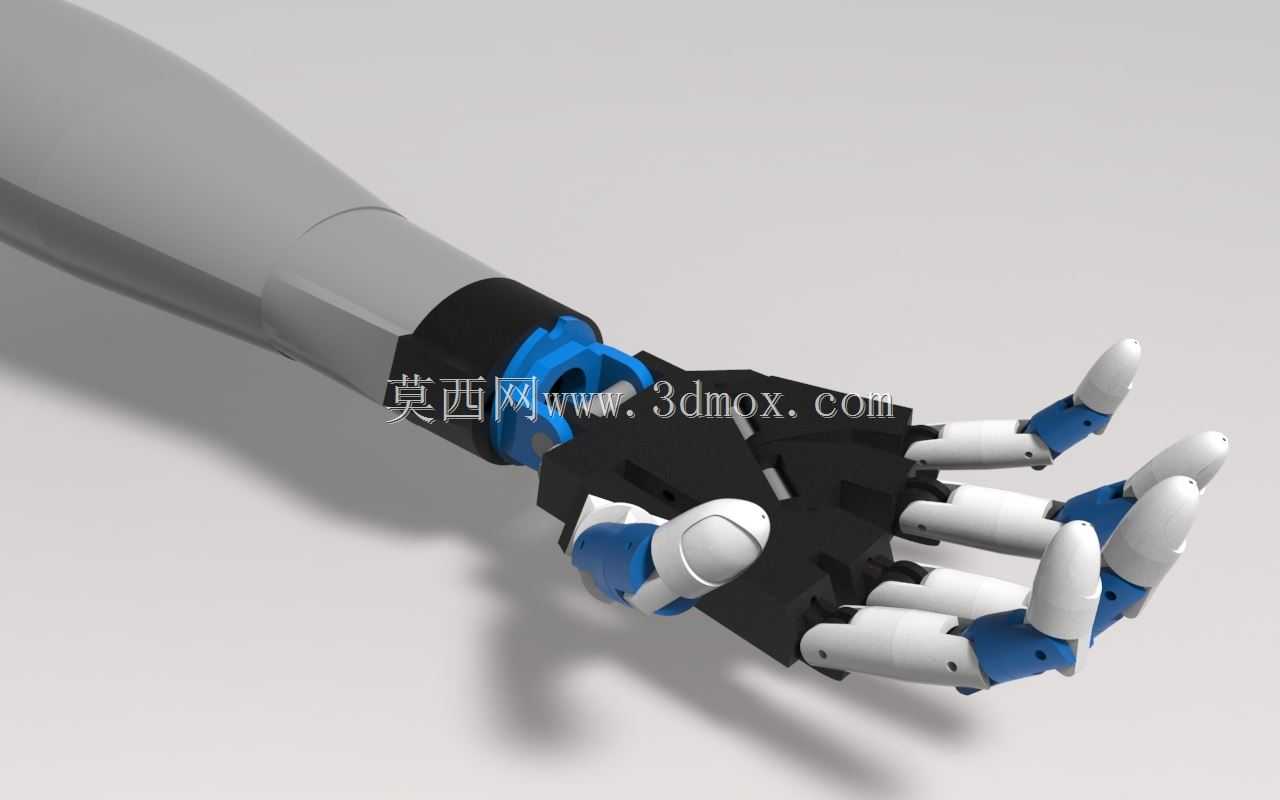

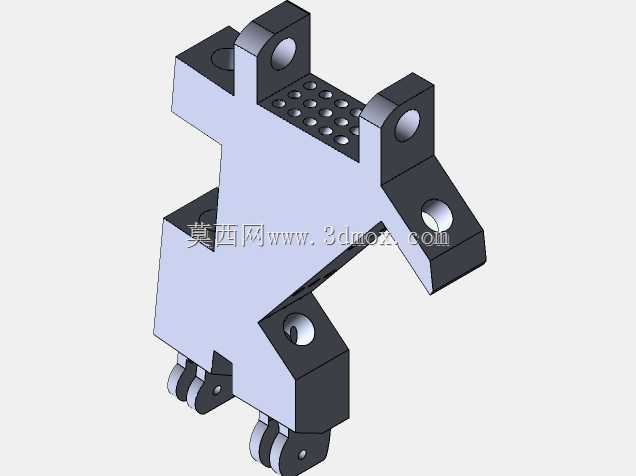

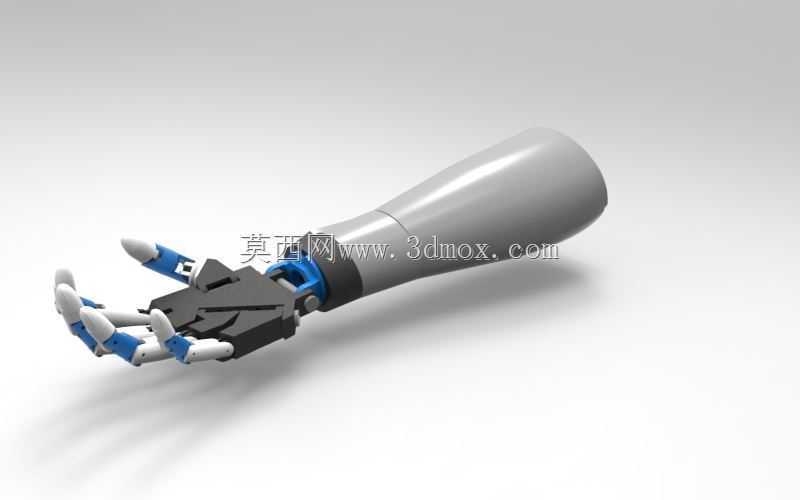

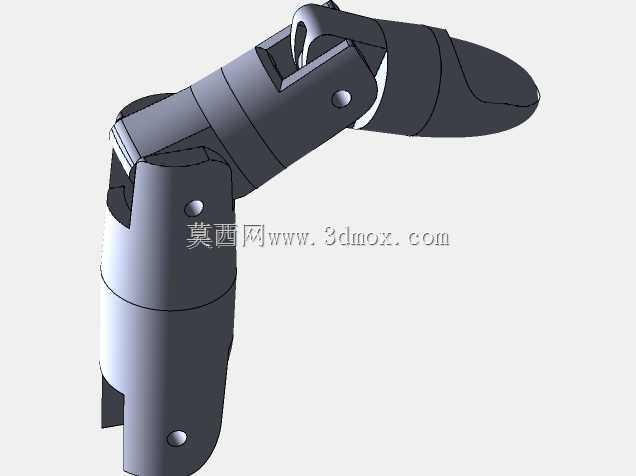

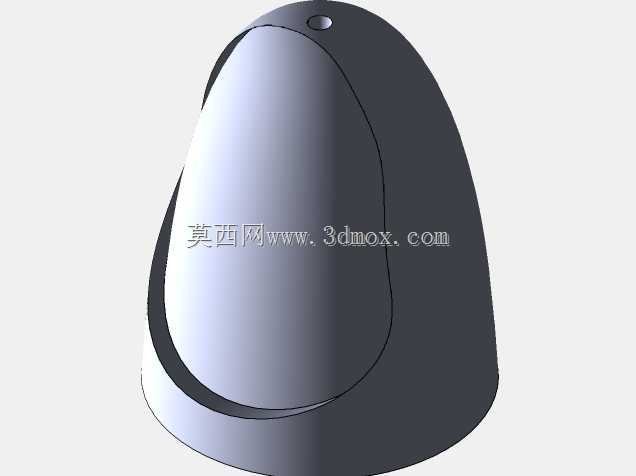

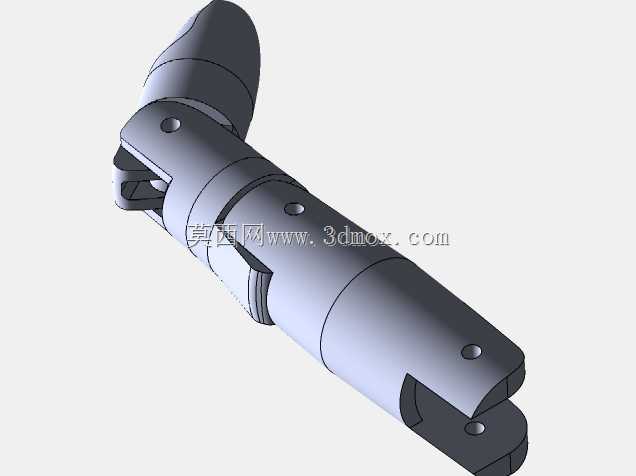

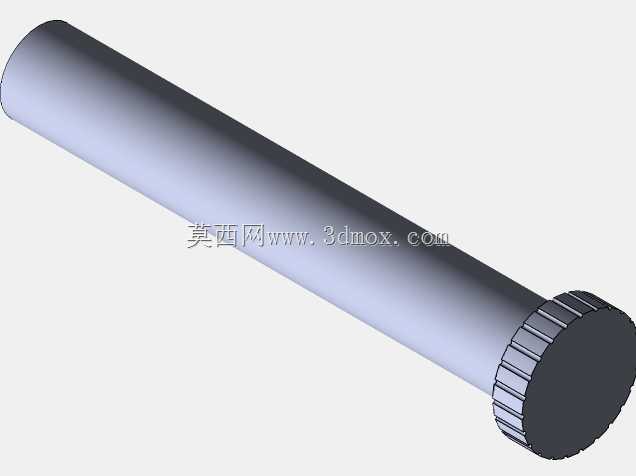

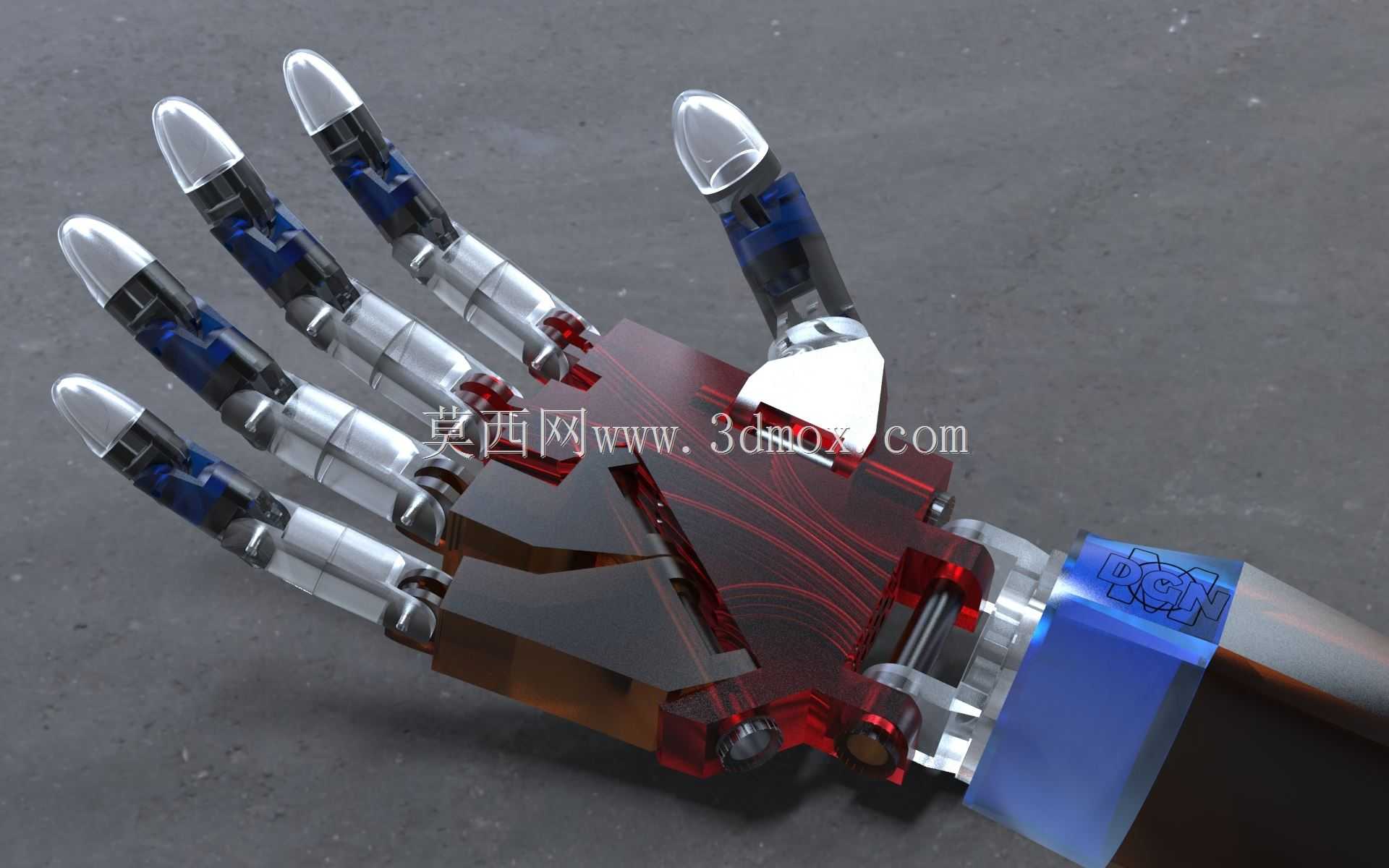

这款仿人五指机械手采用类人手掌的仿生构型设计，整体结构参照成年人手部比例进行参数化建模，手掌主体宽度控制在90mm区间，从腕部安装端面到中指指尖的总长度控制在210mm范围内，腕部预留标准的法兰连接接口，可直接适配市面主流的协作机器人臂端安装位，安装端面的孔位采用圆周均布设计，兼容40mm与50mm两种常见的机械臂端输出法兰规格，无需额外设计转接板即可完成快速装配。从功能实现层面看，五根手指均采用多段式铰接结构，每根手指设置3个转动自由度，拇指额外配置内收外摆的独立自由度，整体可实现与人手高度相似的抓握动作，能够适配不同形状、不同尺寸的物体抓取需求，指尖部位采用圆弧过渡的透明包覆结构，既可以模拟人手指尖的触感接触范围，也能在抓取易碎物件时提供足够的缓冲余量，避免刚性接触造成工件表面损伤。在结构设计思路上，这款机械手优先考虑了3D打印加工的工艺适配性，所有零部件的壁厚均控制在1.5mm以上，无小于1mm的细微悬空结构，打印过程中无需添加大量支撑即可完成成型，装配环节采用标准销轴与卡扣配合的连接方式，减少紧固件的使用数量，后期维护更换零件时无需复杂工具即可完成拆解。从实际应用场景出发，这类仿生机械手可搭载在科研教学平台上用于机器人运动学算法验证，也可安装在服务类机器人本体上完成日常物件的拾取操作，在假肢康复领域也具备一定的改造适配潜力，通过调整指节的铰接阻尼参数，还可适配工业分拣场景下的异形工件抓取作业。手掌内部预留了走线槽与驱动元件安装空间，可根据实际需求选择绳索驱动或者微型舵机直驱的方案，不同驱动方案对应的安装位均做了兼容设计，无需修改主体结构即可完成驱动方式的切换。指节之间的转动限位角度完全参照人手的活动范围设置，避免超程转动造成结构损坏，各铰接位置预留了0.2mm的装配间隙，既保证转动顺畅无卡滞，也不会出现过大的旷量影响抓取精度。
