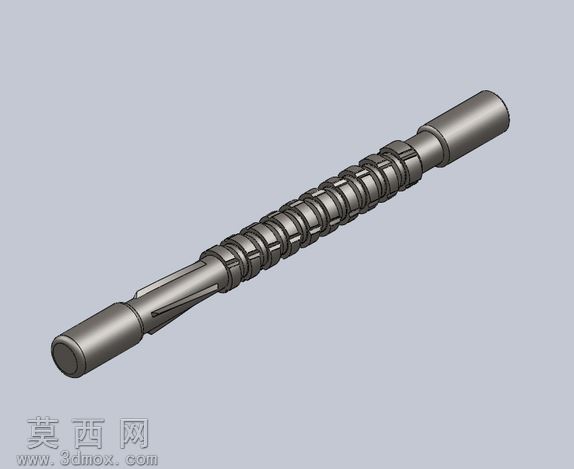

本模型为适配30毫米孔径加工的卡尔铰刀式拉刀,采用SolidWorks完成全参数化三维建模,整体建模过程严格遵循金属切削刀具的设计规范,完整还原了拉刀从柄部、颈部、过渡锥、前导部、切削齿、校准齿到后导部的全段结构。建模阶段首先以旋转凸台命令生成拉刀的基体轴段,精准控制各轴段的同轴度公差,保证刀具装夹后的回转精度;针对刀齿部分,采用螺旋扫描切除的方式生成切削齿与校准齿的齿形结构,还原了刀齿的前角、后角、齿升量以及分屑槽结构,其中切削齿按照粗切、半精切、精切的加工逻辑设置了梯度变化的齿升参数,校准齿则设置为等直径结构以保证孔加工的最终尺寸精度与表面粗糙度。模型中还原了刀齿的扭曲齿形设计,该结构适配800毫米长度毛坯加工至200毫米RH规格的深孔铰削、拉削工序需求,刀具材质设定为磨轮高速钢,渲染阶段为模型赋予了高速钢特有的哑光金属材质,添加了合理的环境反射与倒角光影效果,清晰呈现各轴段的过渡圆角、刀齿的刃口细节以及装夹定位面的结构特征。设计过程中充分考虑了拉刀的实际加工工况,前导部设置了与预制孔适配的导向直径,保证刀具切入时的同轴度,后导部则在切削完成后对工件起到支撑定位作用,避免刀具退出时刮伤已加工表面;柄部采用圆柱型装夹结构,适配标准拉床的装夹接口,颈部预留了足够的空刀距离,避免装夹时与工件或夹具发生干涉。模型完整呈现了刀齿的排布规律、分屑槽的错位布置结构,能够直观展现拉刀逐层切削去除余量的加工原理,可用于刀具结构教学、加工工艺仿真以及拉削工序的工装适配验证,为深孔精密加工的刀具选型、参数调整提供直观的三维参考依据。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 262.09 KB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2011,效果图,其它,
- 软件分类 通用机械零部件
