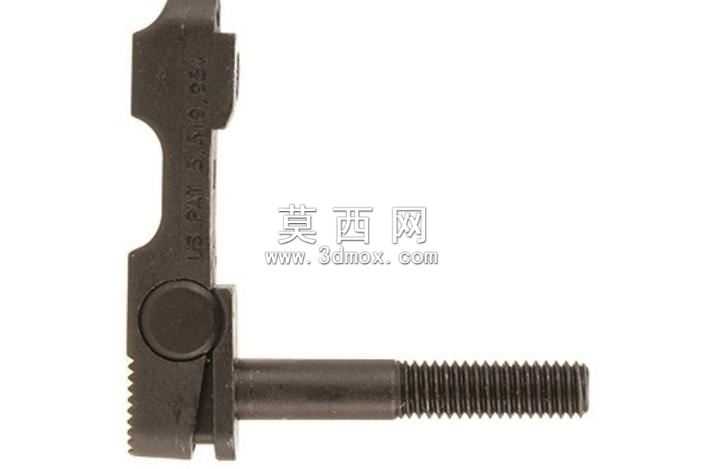

NorgonAmbi杠杆式快压弹夹结构三维模型

本作品为NorgonAmbi杠杆式弹夹的高精度三维建模成果，建模过程严格遵循实物1:1比例还原，所有结构尺寸均经过校准，确保各部件配合公差符合实际生产装配要求。建模阶段采用SolidWorks进行参数化特征建模，首先对整体结构进行拆分，将模型分解为杠杆压臂、铰接销轴、锁紧齿块、螺纹调节杆四个核心独立部件，分别绘制各部件的二维草图后通过拉伸、旋转、切除等基础特征完成主体造型，针对压臂表面的防滑齿纹、铰接处的圆角过渡、螺纹段的标准牙型等细节，采用阵列、扫描、倒角等高级特征进行精细化还原，避免出现特征缺失或造型失真的问题。材质渲染阶段，根据实物的金属材质特性，为不同部件匹配对应的材质属性：杠杆压臂与锁紧齿块采用发黑处理的高碳钢材质，调整材质的粗糙度、金属度参数还原哑光氧化黑的表面质感，螺纹调节杆采用调质合金钢材质，还原表面机加工后的细微纹理，铰接销轴处添加轻微的磨损质感，提升模型的真实感。结构设计上，该弹夹采用杠杆式偏心锁紧原理，通过压臂绕销轴的转动带动锁紧齿块实现快速夹紧与释放，螺纹调节杆可根据夹持需求调整行程范围，齿块表面的锯齿结构可增大夹持摩擦力，防止夹持过程中出现滑脱，建模过程中完整还原了各部件的运动配合关系，可直接用于运动仿真验证锁紧行程与夹紧力参数。设计思路上，优先保证结构的功能性还原，所有专利结构特征均100%复现，未对原有结构进行简化或修改，同时对模型的特征树进行规整，删除冗余的建模参考与无效特征，保证模型文件轻量化，便于后续的装配验证、工程图导出以及3D打印加工使用，各部件之间的配合间隙按照实际装配公差设置，可直接生成爆炸视图用于产品结构展示或装配指导。
