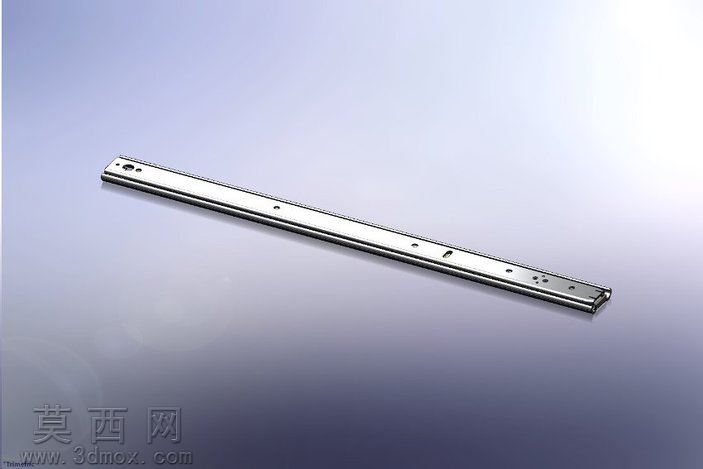

12英寸穿越式24*50锁定款抽屉滑轨

本模型为12英寸穿越规格24*50尺寸的锁定式抽屉滑轨，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循滑轨实际生产的尺寸公差标准，对每一节轨体的配合间隙、滚珠排布槽位、锁定机构的卡位结构都做了1:1的精准还原。建模初始阶段先绘制轨体的截面轮廓草图，通过拉伸、切除等基础特征构建单节轨体的基础形态，再对阵列排布的滚珠安装位、端部的安装固定孔、侧边的定位卡槽做细节特征处理，针对锁定机构的弹性卡爪、解锁拨片结构，单独做子装配体的配合验证，确保滑动行程内锁定结构能够精准卡入对应卡位，实现滑轨拉出后的位置锁定功能。材质设置上，轨体主体赋予冷轧钢材质属性，调整金属粗糙度参数模拟冷轧钢板冲压后的哑光金属质感，表面做镀锌层的材质效果微调，还原五金滑轨常见的银白金属外观，滚珠部分赋予高抛光轴承钢材质，添加轻微的反射效果体现滚珠的光滑表面特性，锁定机构的弹性部件则赋予弹簧钢材质，区分不同部件的材质视觉差异。渲染阶段采用柔和的侧上方主光源搭配补光，弱化金属表面的过强反光，清晰展现轨体表面的冲压纹理、孔位细节以及各节轨体的层叠配合结构，通过半透明剖面视角的渲染预设，可以直观展示滑轨内部滚珠的排布方式、内外轨的滑动配合间隙，清晰呈现三节轨完全拉出后的行程长度与锁定状态的卡位位置。设计过程中重点考量了滑轨的滑动顺畅性结构，对轨体的滚道弧度做了参数化调整，确保滚珠滚动时无卡滞，锁定机构的解锁行程做了限位设计，避免解锁过度导致结构脱位，安装孔位的间距符合通用家具五金的安装标准，可直接适配对应规格的抽屉、机柜抽拉结构的安装需求，模型完整还原了成品滑轨的所有结构细节，可用于五金配件的结构展示、家具抽拉结构的装配验证、相关产品的设计参考使用。
