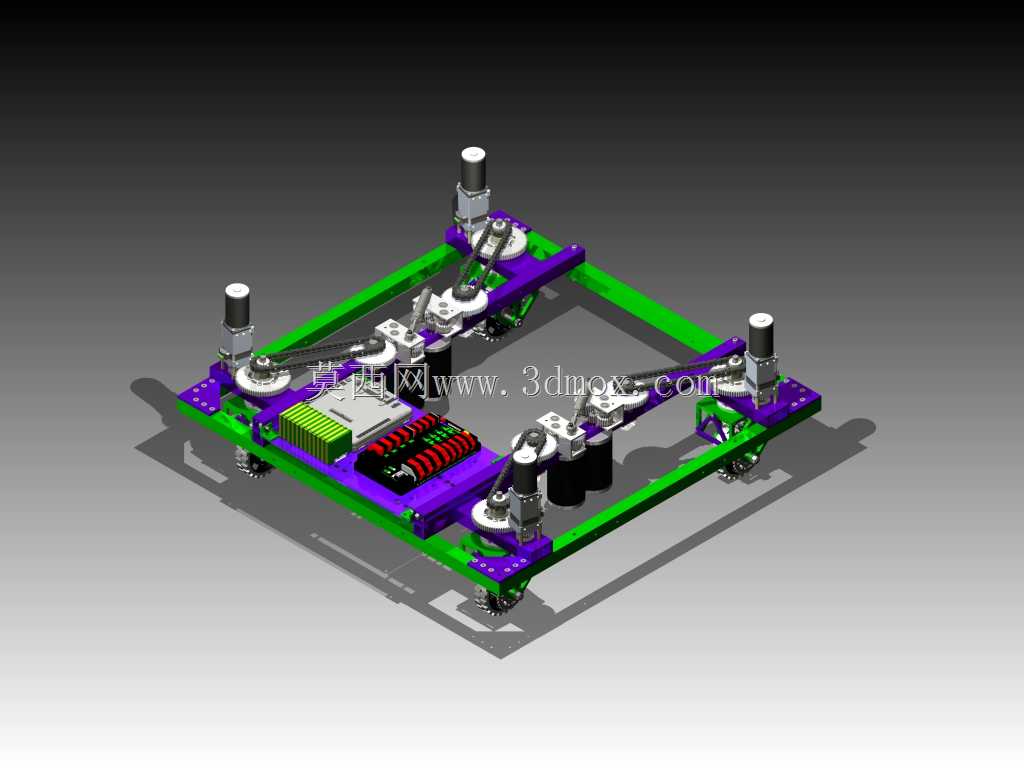

FRC赛事全向转向驱动机器人底盘结构

该结构为面向青少年机器人竞技赛事打造的全向移动驱动底盘，核心应用于FRC等需要高机动性能的机器人对抗、任务完成类赛事场景，可作为各类竞技机器人的通用移动承载平台，适配不同赛事的任务执行模块加装需求，能够在狭小的赛事场地内完成快速移位、精准对位、灵活避障等动作，满足赛事中对抗、取放物料、穿越障碍等多场景的移动要求。底盘采用四组独立驱动轮组的布局设计，每个轮组都具备独立的转向与驱动能力，可实现任意方向的平移、原地自旋、斜向行进等特殊移动动作，相比传统差速底盘拥有更高的移动自由度，能够在拥挤的赛事场地中快速调整位姿，抢占任务点位或是规避对方机器人的阻挡。设计阶段针对赛事的高强度对抗需求做了结构强化，主体承载框架采用型材拼接的结构形式，在保证整体结构刚度的同时预留了充足的安装接口，可根据不同赛季的任务需求加装机械臂、拾取机构、投射装置等功能组件，框架的安装边界经过统一规划，所有加装组件的固定点位都与框架的型材槽位匹配，无需额外打孔即可完成快速装配。轮组部分采用集成化设计，将驱动电机、转向传动结构、行走轮整合为独立模块，单组模块可单独拆卸维护，赛事过程中如果出现轮组损坏可快速更换备件，减少故障停机时间。底盘搭载的双速变速结构可根据行进需求切换传动比，在长距离移动时切换高速档位提升行进速度，在对位执行精细任务时切换低速档位提升扭矩输出与移动精度，实现速度与精度的平衡。电气组件全部集中布置在底盘中部的承载区域，与传动运动部件做了物理隔离，避免运动过程中线路拉扯、部件干涉导致的电气故障，同时中部的低位布置也有效降低了整机重心，提升底盘高速移动、急转急停时的稳定性，减少侧翻风险。整体结构的安装尺寸充分考虑赛事规则的尺寸限制，在规则允许的边界内最大化利用空间，框架外围预留了防撞结构的安装位，可加装缓冲护条抵消对抗过程中的冲击，保护内部核心部件不受损坏。
