FRC赛事紧凑型全向转向轮组底盘结构

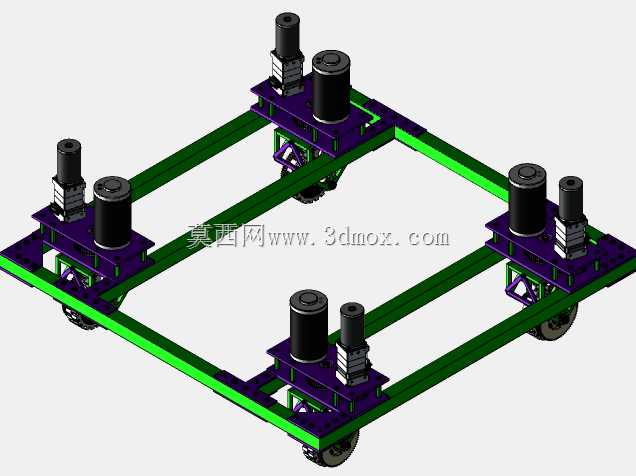

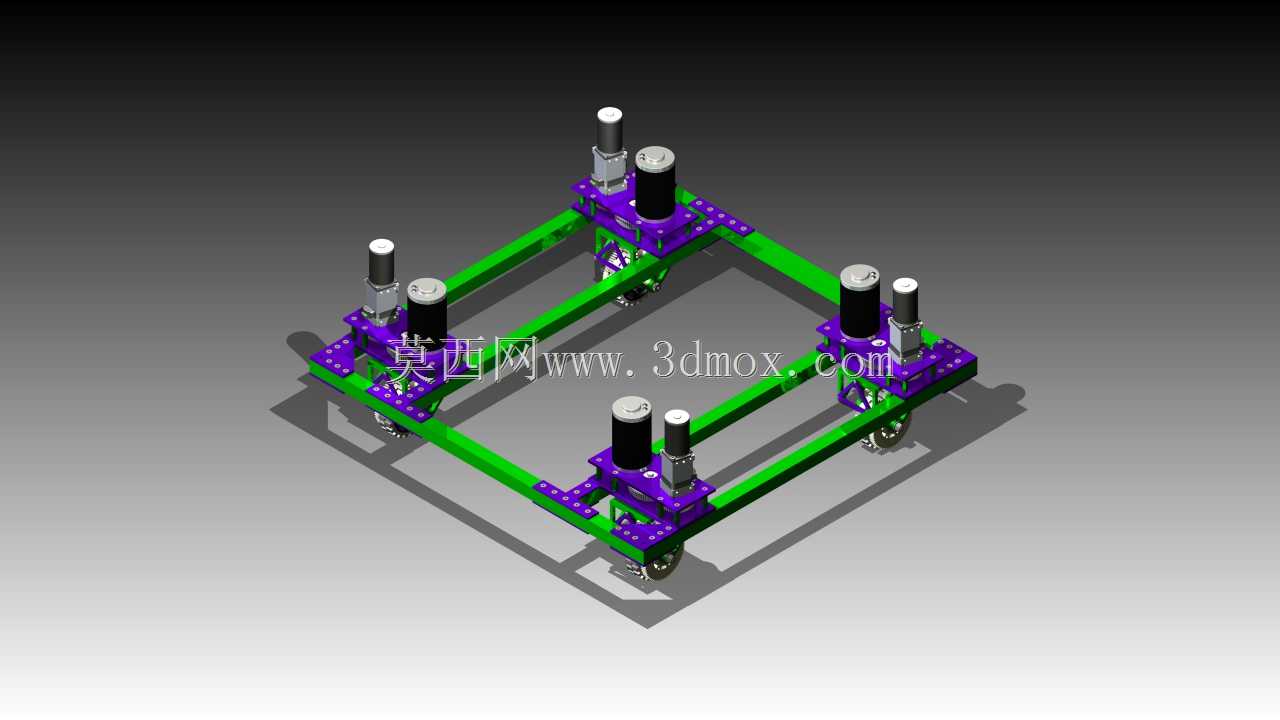

该底盘结构面向青少年机器人竞技赛事的场地对抗场景设计，核心解决狭小竞赛场地内的快速机动、精准走位需求，适配需要频繁变向、小半径回转甚至横向平移的赛事任务，比如物料拾取、投射对位、防守卡位等典型竞赛动作，相比传统差速转向底盘，能大幅缩短走位调整时间，提升赛事对抗中的动作响应效率。整套底盘采用四组独立驱动轮组对称布置的框架式结构，主承载框架采用标准型材拼接成型，兼顾结构强度与改装拓展性，框架预留了上层功能组件的安装孔位，可根据不同赛季的任务需求加装机械臂、投射机构、物料收纳装置等功能模块，安装孔位采用通用间距设计，无需二次打孔即可完成常规功能件的固定。四组轮组分别集成驱动与转向执行单元，每个轮组可独立完成转速调节与转向角度控制，通过四组轮组的动作配合，可实现整车前进后退、横向平移、原地自旋、斜向行进等全向移动动作，转向过程中无需预留传统阿克曼转向的转弯半径，在宽度仅略大于车身长度的通道内即可完成姿态调整，适配竞赛场地内狭窄通道、障碍密集的通行环境。设计阶段优先控制整体结构的紧凑性，轮组与主框架的连接位置经过反复调整，将转向执行部件的外伸尺寸压缩到最小，避免轮组转向过程中与主框架、上层搭载部件发生运动干涉，同时将驱动与转向的传动链路做了集成化处理，减少冗余的传动连接件，降低整体结构重量的同时，也减少了传动环节的动力损耗。轮组的安装座采用可微调设计，装配时可根据实际轮径误差调整安装高度，保证四个车轮的接地压力均匀，避免场地行进过程中出现单个车轮打滑、动力流失的问题，主框架的型材拼接位置采用定位止口设计，装配时无需反复校准即可保证框架的形位公差，控制四个轮组的安装位置偏差在允许范围内，避免全向移动过程中出现运动偏差、轮胎偏磨的问题。整套结构的动力传输路径经过优化，驱动单元的动力直接传递至车轮，转向单元的动力通过直连结构驱动轮组支架回转，减少了中间齿轮、传动带的使用，降低竞赛过程中的结构故障概率，适配赛事中高强度连续对抗的使用需求，框架的边角位置做了圆弧过渡处理，避免对抗碰撞中出现结构变形、部件卡滞的问题。
