SMOK OSUB Plus便携电子烟套件结构设计

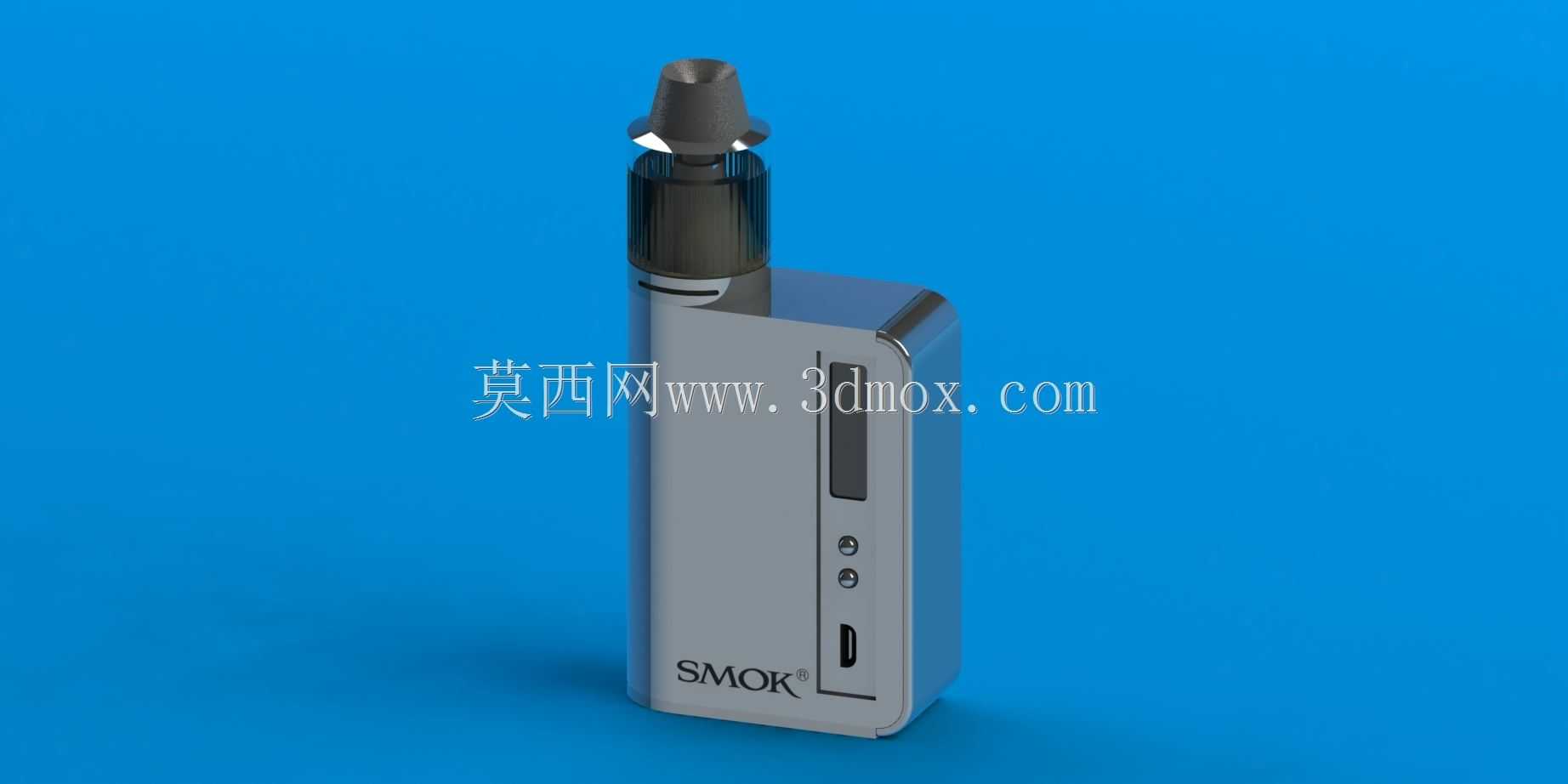

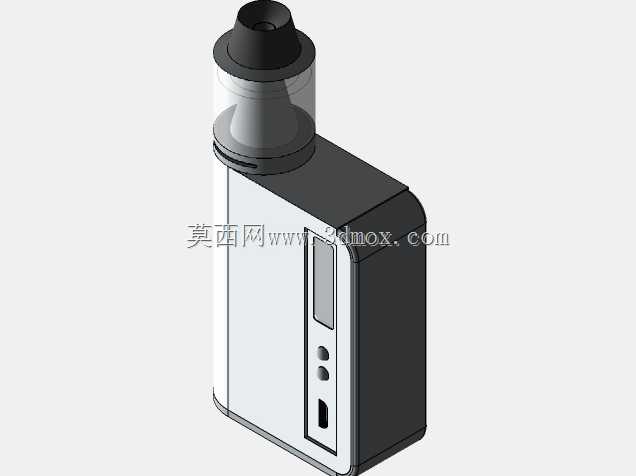

本次呈现的是一款便携型电子雾化设备的三维结构设计，这类设备目前广泛应用于日常替烟、休闲雾化消费场景，面向有便携雾化使用需求的终端用户，核心是在紧凑的机身空间内整合供电、雾化控制、气流导通、充电交互等全链路功能，兼顾手持握持手感与日常携带的便利性。从实际使用场景出发，该设备采用主机与雾化仓直连的一体式套件结构，主机部分承担供电、功率调节、状态显示与充电功能，雾化仓部分承担烟油存储、加热雾化、烟气导出的功能，二者通过标准510通用接口实现连接，既保证了连接的结构稳定性与电气导通可靠性，也预留了同规格雾化配件的通用替换空间，适配不同用户的雾化芯更换、不同口味烟油切换的使用需求。在产品功能特性的设计上，主机侧面集成了长条状状态显示屏、两枚实体调节按键与底部Micro-USB充电接口，显示屏可实时反馈当前输出功率、电池剩余电量、抽吸时长等核心使用参数，两枚调节按键分别对应功率增减调节，按键做了内凹式的防误触设计，避免日常放置在口袋、包内时误触触发设备工作；充电接口布置在机身侧下方，充电时无需将设备平躺放置，可直立放置在桌面完成补能，同时接口边缘做了凸起的防磕碰结构，减少日常插拔充电线对接口的磨损。雾化仓部分采用顶部注油、底部进气的结构设计，烟嘴部分做了贴合唇部的收窄圆弧处理，长时间含咬不会产生明显的异物感，雾化仓的透明视窗可直观观察内部烟油剩余量，提醒用户及时补充烟油，避免干烧损坏雾化芯。从设计思路来看，整体机身采用圆角矩形的轮廓造型，所有边角都做了R3-R5的圆弧过渡处理，完全消除尖锐棱角，单手握持时手掌与机身的贴合度更高，长时间握持不会产生硌手感；机身外壳采用金属材质做哑光表面处理，既提升了整机的质感，也能减少日常使用中指纹残留与表面划痕的产生。在外形尺寸与安装边界的设计上，整机高度控制在110mm以内，主机宽度控制在35mm，厚度控制在22mm，整体尺寸与常规打火机接近，可轻松放入牛仔裤口袋、小型随身包内，不会产生明显的坠重感；内部电池仓的安装边界严格匹配18650规格动力电池的尺寸，预留了0.2mm的装配间隙方便电池拆装，同时在电池正负极位置设计了弹性接触顶针，避免设备跌落时电池接触断连；内部电路板的安装位置与外壳预留1mm的安全间隙，填充缓冲泡棉减少日常震动对电路板上电子元件的损伤，气流通道从主机底部延伸至雾化仓底部，全程做了密封槽设计，搭配硅胶密封圈避免烟油渗漏到主机内部损坏电路，整体结构在紧凑的空间内实现了功能集成与使用可靠性的平衡，完全满足日常高频次便携使用的需求。
