牛顿摆碰撞演示装置结构设计

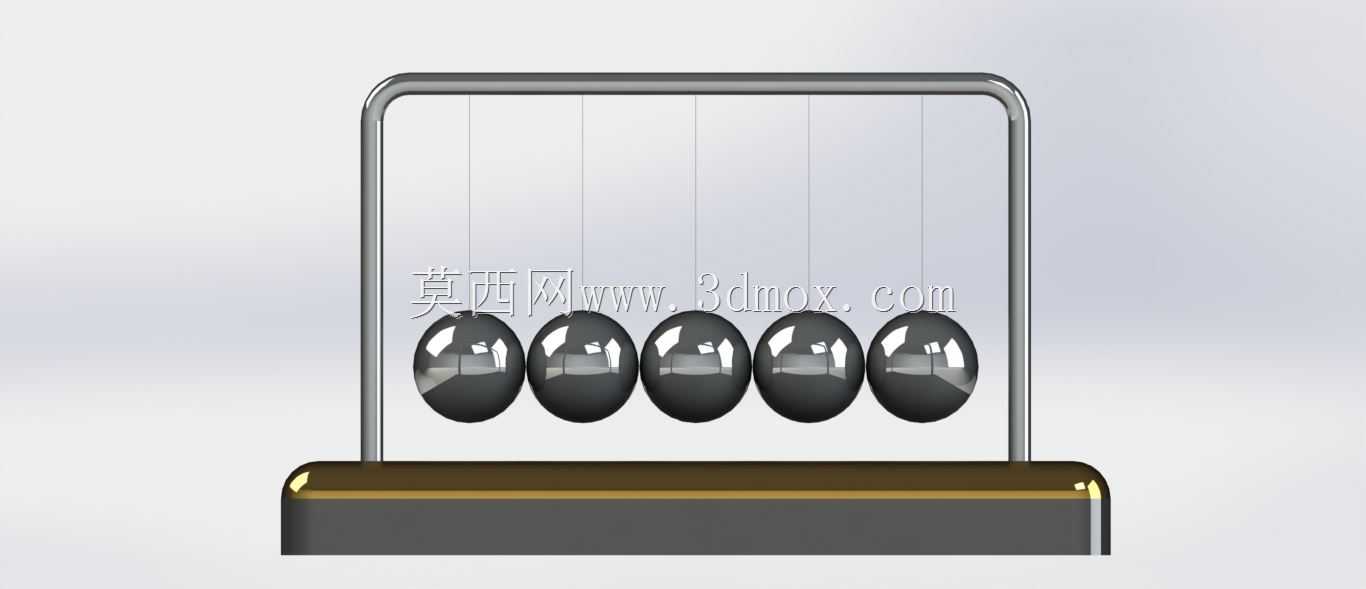

　　这款牛顿摆装置核心应用场景集中在物理教学演示、科普场馆互动展项以及办公桌面力学原理展示领域，能够直观呈现弹性碰撞过程中的动量守恒与能量传递规律，帮助观察者快速理解刚体碰撞的基本力学特性。整套装置的功能核心在于通过等质量摆球的依次碰撞，实现动量与动能的线性传递，当一侧末端摆球被抬起释放后，碰撞产生的冲量会沿排列的摆球依次传递，最终推动另一侧末端摆球抬起相同高度，中间摆球保持近似静止状态，完整演示理想状态下的弹性碰撞过程。设计过程中首先确定摆球的等质量要求，所有金属摆球采用相同材质、相同直径的实心球体加工，球体表面做抛光处理降低碰撞过程中的能量损耗，摆球中心处于同一水平高度，相邻摆球初始状态保持刚好接触的间隙，

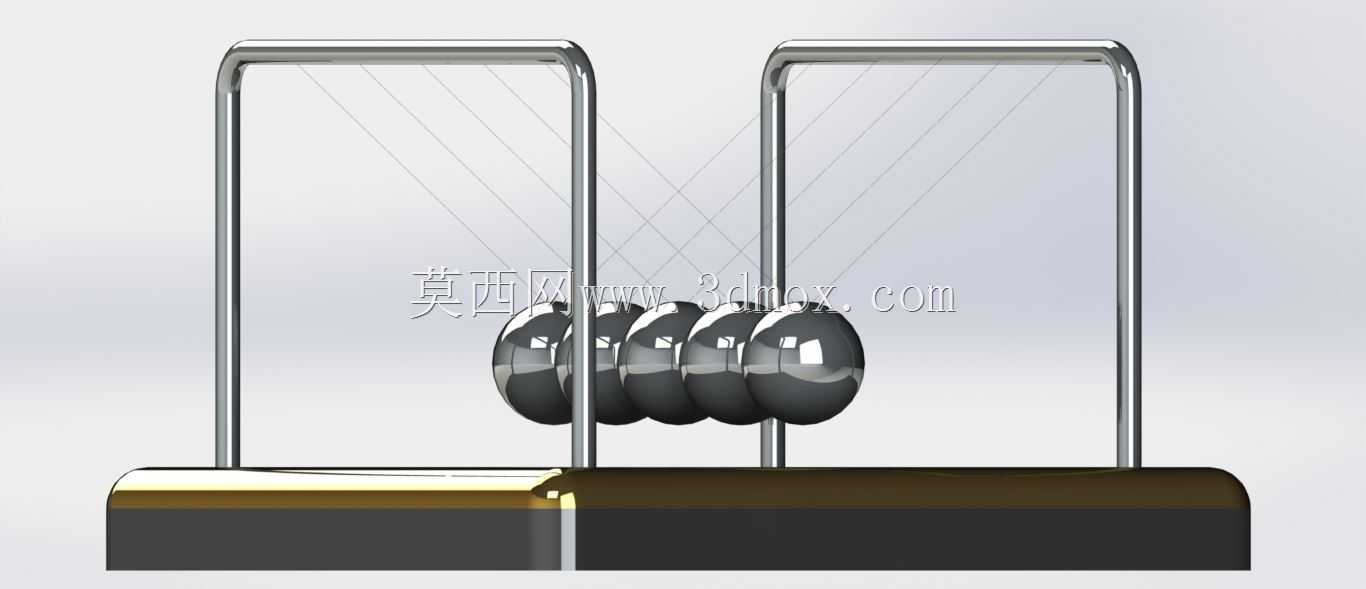

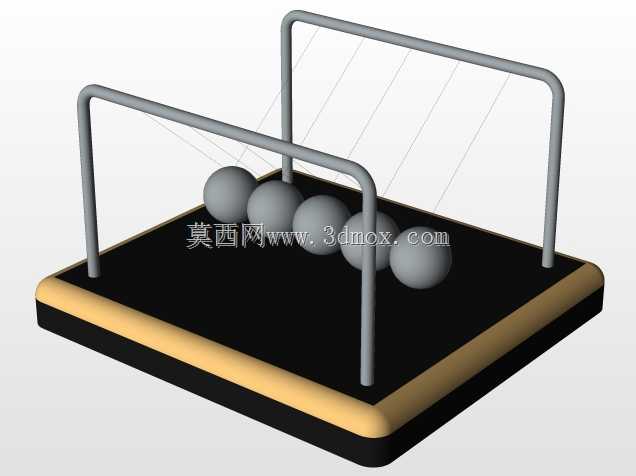

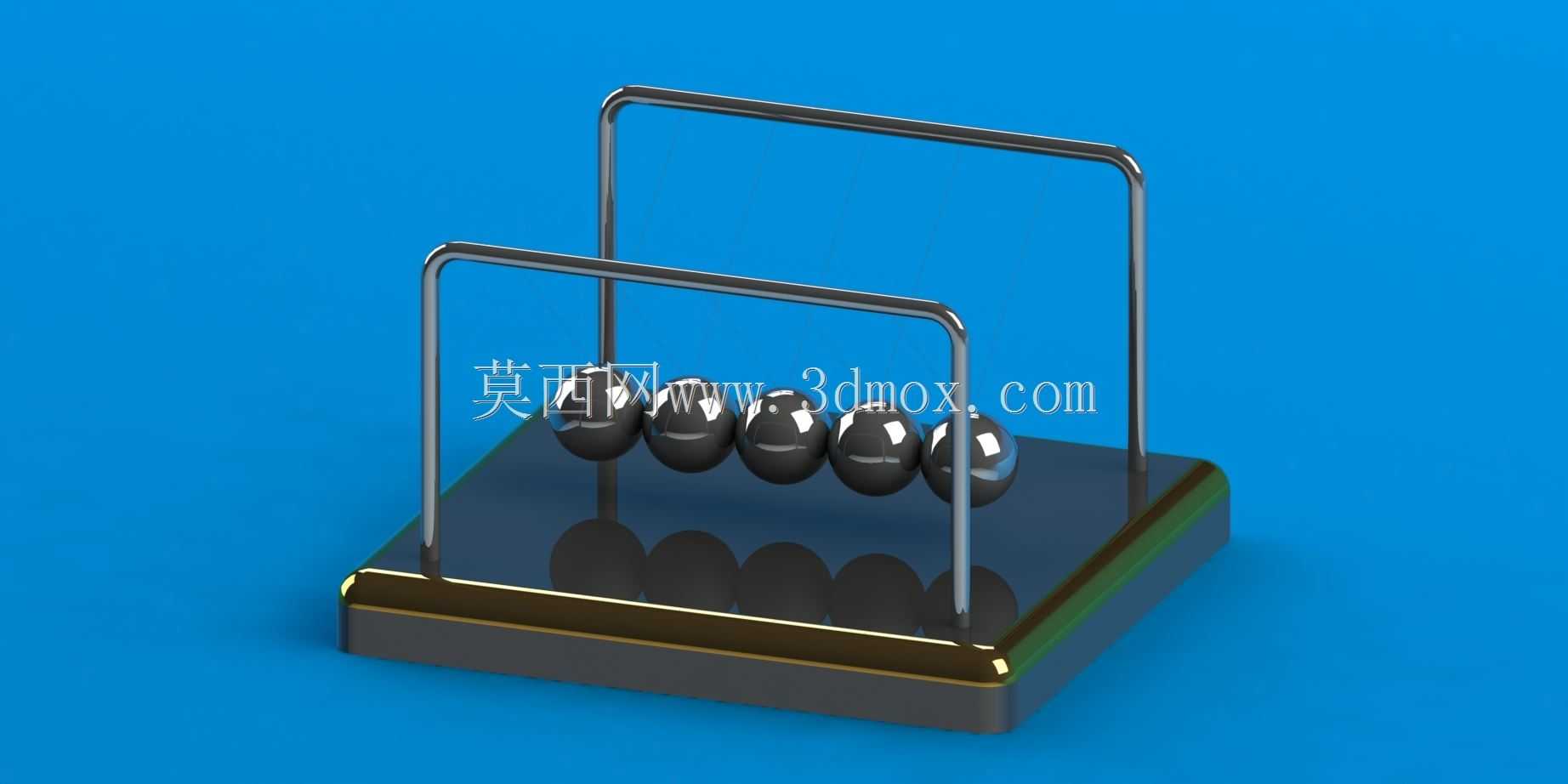

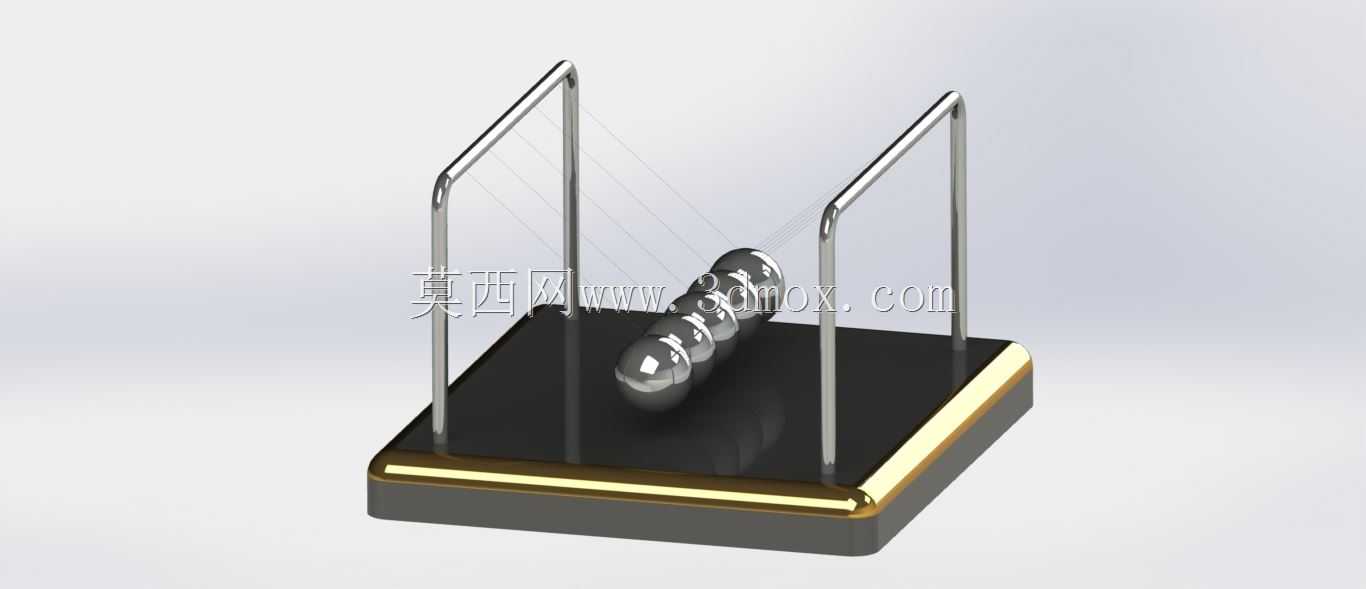

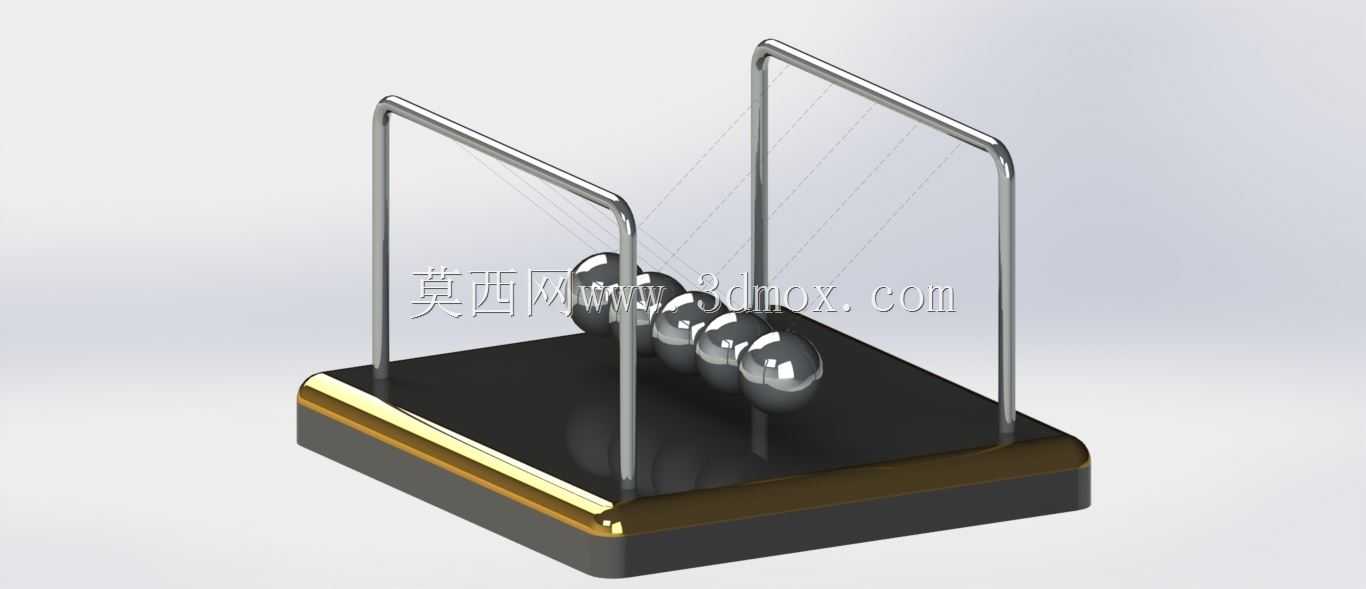

　　避免存在预紧力或过大间隙影响碰撞传递效果。支撑框架采用双组U型金属弯管结构，前后对称布置的框架为摆线提供稳定的悬挂支点，每颗摆球通过两根对称的V型摆线悬挂，确保摆球摆动过程中始终保持在同一竖直平面内，不会出现侧向偏移导致碰撞错位。底座采用厚重的方形金属结构，底部边缘做倒角处理，整体重心落在底座几何中心范围内，保证摆球摆动碰撞过程中整套装置不会出现晃动或位移，底座上表面为平整的反光平面，既可以提升装置整体质感，也能通过反射观察摆球的摆动轨迹。摆线的长度经过统一校准，所有摆球的悬挂点到球心的距离完全一致，确保所有摆球的摆动周期相同，避免因摆长差异导致碰撞时机错位，影响演示效果。安装边界方面，整套装置的底座尺寸适配常规桌面摆放，

　　整体高度控制在成年人坐姿视线范围内，不需要额外的固定安装，放置在平整硬质桌面即可正常使用，摆动过程中摆球的最大抬起角度不超过45度，两侧预留的摆动空间不超过底座宽度的二分之一，不会出现超出装置边界的碰撞风险。结构设计上，框架与底座之间采用嵌入式连接，U型框架的下端插入底座预设的安装孔内，配合紧定螺钉固定，保证框架的垂直度，避免长期使用后框架倾斜导致摆球排列错位。摆线与摆球、摆线与框架的连接点采用可调节结构，能够通过微调摆线长度校准摆球的中心高度，补偿加工或装配过程中产生的尺寸误差，确保所有摆球的碰撞点处于同一水平轴线上。实际使用过程中，装置不需要额外的动力输入，仅通过手动抬起单侧摆球释放即可完成演示，碰撞过程中产生的声响较小，

　　适合室内教学或办公场景使用，摆球表面的高抛光处理能够降低空气阻力带来的能量损耗，延长碰撞摆动的持续时间，提升演示的直观效果。在结构细节处理上，框架的金属弯管转角处做圆弧过渡，避免尖锐棱角带来的使用安全隐患，底座底部可以加装防滑胶垫，进一步提升放置稳定性，即使在光滑的玻璃桌面也不会出现滑动。整套装置的结构没有复杂的传动或运动部件，仅依靠摆球的重力摆动与碰撞实现功能，故障率极低，日常仅需要定期擦拭摆球表面避免氧化，即可长期保持稳定的演示效果。
