酒吧用大型滚筒磨机气缸配套设备结构

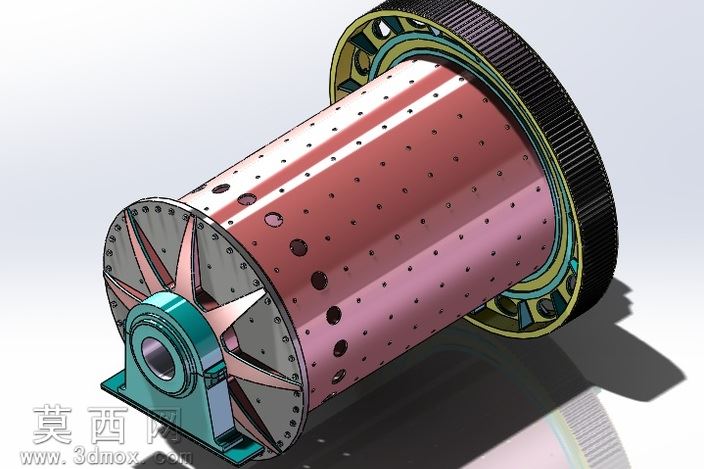

本模型采用SolidWorks完成全参数化三维建模，整体围绕直径2.7m、长度4m的大型卧式滚筒磨机主体展开，建模过程严格遵循机械设计的装配约束逻辑，从核心的滚筒筒体到端盖支撑结构、侧边传动齿圈、底部安装支座均采用独立零件建模后完成虚拟装配，各部件间的配合公差预留符合重型回转设备的设计规范。渲染阶段采用金属质感为主的材质体系，筒体表面赋予带密集冲孔的玫瑰金金属材质，还原设备筒体的筛孔结构特征，冲孔排布按照实际加工的均匀阵列逻辑完成，既保证筒体的通透筛分效果，也兼顾筒体的结构强度；端盖部分采用哑光灰铸铁材质搭配星型放射状的加强筋结构，筋板做了倒角过渡处理，避免应力集中的结构缺陷；侧边的大直径传动齿圈采用发黑处理的合金钢材质，齿形参数按照标准渐开线圆柱齿轮建模，齿根与齿顶的过渡圆角完整还原，保证啮合传动的合理性；输入端的轴承座采用青蓝色涂装的铸钢材质，清晰呈现轴承安装位、密封槽与连接法兰的细节结构，底部安装支座做了地脚螺栓孔的预留，方便设备的现场固定。设计思路上，该设备针对酒吧酒水加工场景的物料研磨需求设计，卧式滚筒的回转结构配合内部的研磨介质可以实现物料的精细化处理，侧边的大齿圈传动结构可以匹配低速大扭矩的动力输出需求，端盖的星型筋板既可以支撑筒体承受物料与研磨介质的重量，也可以在回转过程中带动物料提升下落，提升研磨效率；输入端的轴承座采用双轴承支撑结构，可承受长筒体带来的径向载荷，保证设备长时间运行的稳定性。建模过程中对所有回转类零件均采用旋转凸台特征生成，齿圈部分通过参数化齿轮插件生成后完成阵列与布尔运算，筒体的密集冲孔采用线性阵列加圆周阵列的组合方式完成，既保证建模效率也确保孔位的排布精度，装配过程中添加了干涉检查，确保所有运动部件无结构干涉，可直接用于后续的工程图导出、运动仿真演示以及生产加工参考。
