多工位灌装配套HDPE手提油瓶三维设计

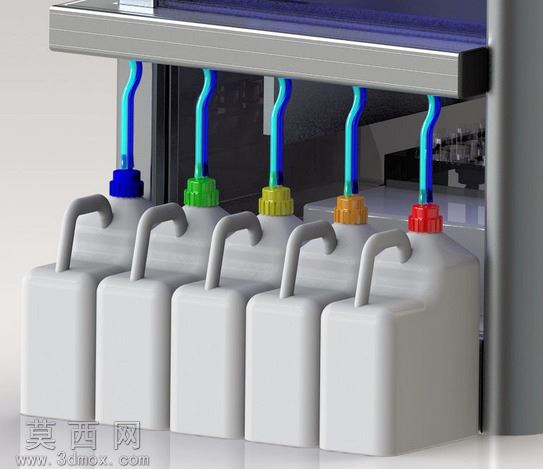

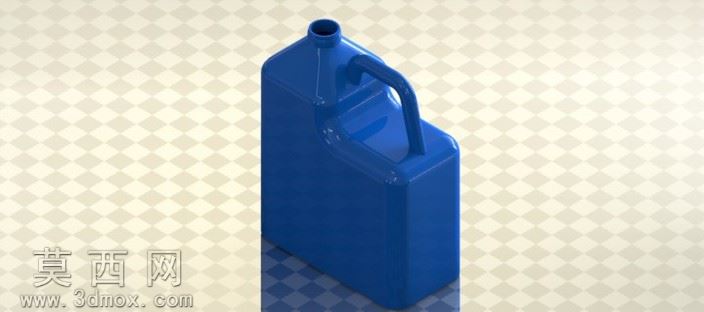

本作品为适配多工位自动化灌装设备设计的手提式HDPE油瓶三维模型，建模阶段采用参数化设计思路完成整体结构搭建，首先基于液体存储与灌装对接的功能需求确定瓶身基础轮廓：瓶身采用方正带圆角的立式结构，最大化利用存储与摆放空间，侧壁设置一体化成型的弧形提手，提手弧度贴合人手握持曲线，兼顾搬运时的受力合理性与结构强度，避免额外装配提手带来的漏液风险。瓶口位置做了加厚螺纹结构设计，可适配不同颜色的密封旋盖，不同颜色瓶盖可用于区分内部盛装液体的品类，适配多工位灌装线的分类灌装需求，瓶口内径与灌装头尺寸做了精准匹配，保证灌装过程中液体不会外溢。瓶身底部设置内凹式防滑底脚，提升摆放时的稳定性，避免灌装完成后转运过程中出现滑倾问题。材质渲染阶段严格还原高密度聚乙烯材质的半哑光乳白色质感，瓶身表面设置细微的磨砂纹理，模拟真实HDPE吹塑成型后的表面质感，瓶盖分别赋予蓝、绿、黄、橙、红五种差异化的鲜亮塑料材质，灌装管路采用半透明蓝渐变材质模拟食品级输送软管，金属灌装横梁赋予拉丝金属质感，整体渲染效果真实还原灌装工位的实际应用场景。结构设计上充分考虑吹塑成型的工艺特性，瓶身壁厚做均匀化处理，转角位置均设置合理的脱模斜度与圆角过渡，避免成型过程中出现应力集中、壁厚不均的问题，提手与瓶身衔接位置做加厚过渡处理，保证满液状态下提手的承重能力满足使用要求。模型整体装配关系完整，可直接用于灌装设备的工位适配模拟、容器结构验证以及产品展示渲染使用，结构细节完全符合实际塑料储液容器的生产与使用标准。
