小型农用轮式拖拉机整机结构设计

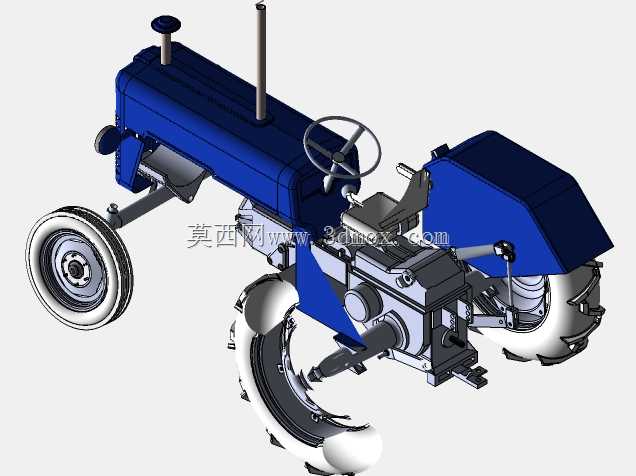

这款轮式拖拉机的三维结构设计，主要面向丘陵山地小块农田作业、果园管护、大棚内农事操作等场景，可适配旋耕、开沟、播种、短途转运等多种作业需求，兼顾小地块作业的灵活性与常规农事作业的动力输出需求，能够填补大型农机无法进入狭小作业区域的使用空白，适配散户种植、特色经济作物种植的日常生产使用需求。整机采用经典的后轮驱动布局，前部设置发动机舱与转向轮组，中部为驾驶操作区域，后部预留动力输出接口与挂装结构，整体结构紧凑，转向半径控制在较小范围，能够在宽度有限的田埂、棚间道路完成转向与通行，适配非标准化农田的作业通行要求。设计过程中优先考虑了农事作业的实用性：前部动力舱预留了足够的散热空间，发动机安装位设置了多组减震固定点，能够降低作业过程中的震动传递，提升操作舒适度；转向系统采用齿轮齿条传动结构，转向轮的倾角与前束参数经过匹配调校，兼顾直线行驶的稳定性与转向操作的轻便性，减少长时间作业的操作疲劳。驾驶区域的操纵件布局符合人机工程要求，方向盘、操纵杆、座椅的相对位置经过优化，操作人员无需大幅度挪动身体即可完成所有操作动作，座椅下方预留了减震安装空间，可适配不同路况的颠簸过滤需求。行走机构方面，前轮采用窄幅橡胶轮胎，减少转向阻力与作物压损，后轮采用大花纹深齿农用轮胎，提升泥泞田块的抓地力，避免作业过程中出现打滑陷车问题；底盘的传动系统将发动机动力经过变速结构分流，一部分传递至后轮驱动行走，一部分传递至后部的动力输出轴，可直接驱动挂载的农机具完成作业，无需额外配置动力源。后部挂装结构设置了可调节的悬挂点位，能够适配不同规格的常用农机具，挂装点位的高度调节范围覆盖常规作业的离地间隙要求，可根据作业深度灵活调整挂载高度，同时预留了液压接口，可驱动带液压调节功能的作业机具。整机的外形尺寸经过严格控制，宽度适配常规大棚的出入口宽度，高度满足果树下通行的空间要求，所有外露部件均做了圆角过渡处理，避免在棚内、果园作业时刮蹭棚膜与果枝；底盘的最小离地间隙满足田块通行要求，能够越过常见的田埂高度与田间障碍物，不会出现底盘托底的问题。各部件的安装边界经过精准校核，传动部件之间预留了合理的装配间隙，检修口的位置设置合理，日常保养时无需大面积拆解即可完成滤芯更换、机油加注、传动件润滑等常规维护操作，有效降低设备的后期使用维护成本。
