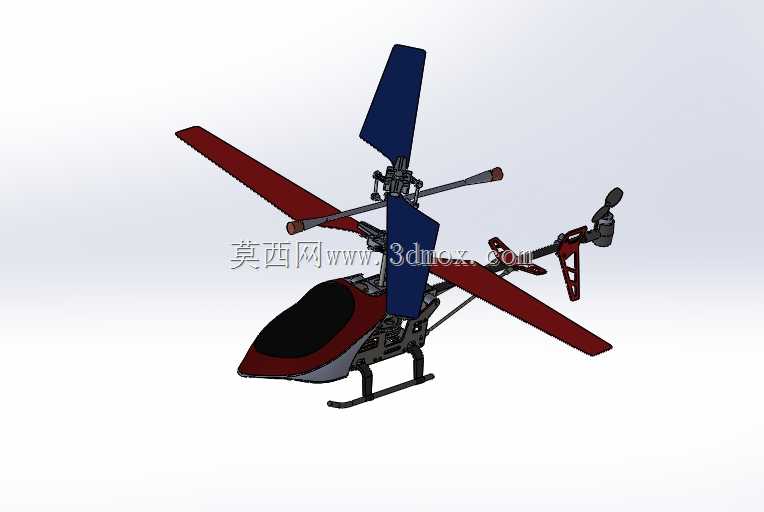

共轴双旋翼小型遥控直升机结构设计

这款共轴双旋翼小型直升机的三维结构设计，主要面向消费级航模娱乐、青少年航空科普教学、微小型空中作业载体三大应用场景，可作为入门级遥控航模产品的结构原型，也能搭载微型摄像、传感模块完成短距离低空巡查、狭小空间环境探测等轻量化作业任务，同时可作为航空原理教学的具象演示载体，帮助学习者直观理解旋翼飞行器的升力产生、姿态控制逻辑。

从实际用途来看，该设计聚焦低空低速微小型飞行器的民用需求，既可以满足航模爱好者的休闲操控需求，也能适配室内外短距飞行的轻量化作业场景，相较于单旋翼带尾桨的小型直升机，共轴双旋翼的布局无需额外设置尾桨抵消反扭矩，能够在有限的机身尺寸下提升升力利用效率，缩小整机的占地空间，更适合在室内、楼宇间等狭小空域内飞行作业。

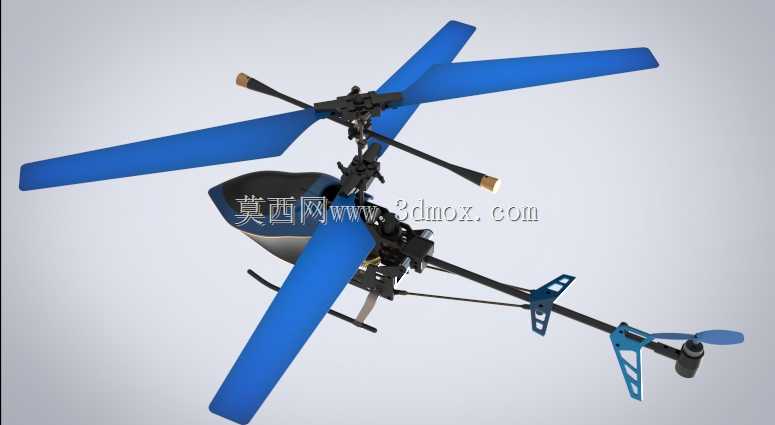

产品功能特性上，该设计采用上下两层反向旋转的主旋翼结构，通过两层旋翼的转速差实现航向控制，配合旋翼下方的倾斜盘机构完成俯仰、横滚姿态的调整，尾部设置的小型尾旋翼主要用于飞行过程中的航向稳定补偿，提升飞行姿态的可控性；机身主体采用轻量化的框架式结构，预留了动力模块、遥控接收模块、电池仓的安装空间，起落架采用弹性支撑结构，能够在降落时缓冲冲击，保护机身内部的元器件不受损坏；旋翼桨叶采用翼型优化设计，在保证结构强度的前提下降低飞行过程中的空气阻力，提升续航表现。

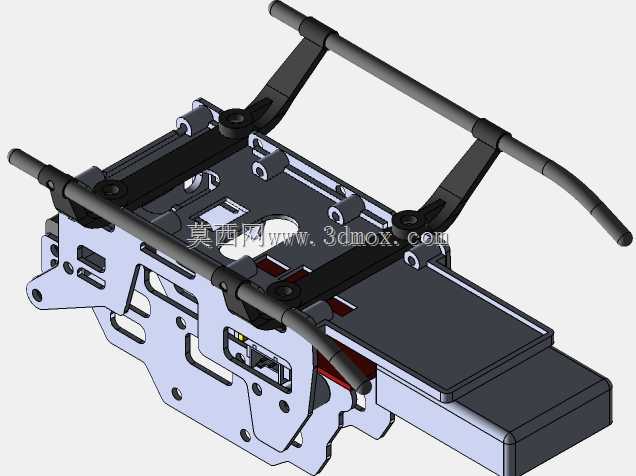

设计思路层面，该结构优先平衡了飞行稳定性与结构紧凑性，共轴双旋翼的布局将升力中心与机身重心尽量重合，降低飞行过程中的姿态控制难度，适合入门级使用者操控；整体结构采用模块化拆分设计，主旋翼组件、机身框架、尾梁组件、起落架均可独立拆分，便于生产过程中的装配以及后期的维护更换，零部件的连接位置预留了标准的安装孔位，能够适配市面上主流的微型航模动力配件，降低产品的量产适配成本。

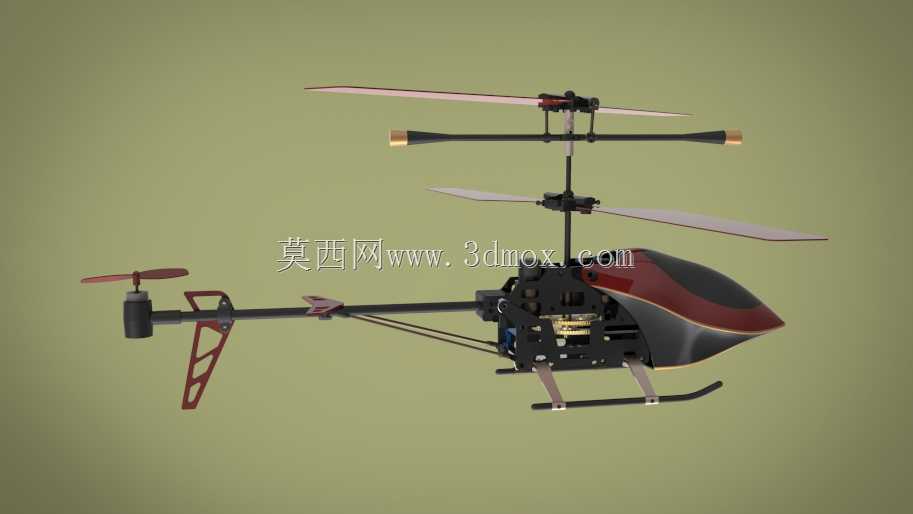

外形尺寸与安装边界方面，该直升机主旋翼直径控制在200毫米区间，机身总长度（含尾桨）约220毫米，整机高度约80毫米，空载状态下的结构重量可控制在20克以内；机身内部的电池仓预留尺寸为35毫米×20毫米×10毫米，可适配常规的微型航模锂电池，动力电机的安装位直径为8毫米，可匹配7毫米、8毫米直径的空心杯电机；尾梁长度为120毫米，尾旋翼安装位距离机身重心的位置经过配重计算，能够保证整机在搭载标准电池与动力模块时重心处于主旋翼轴的中心线上，避免飞行过程中出现偏航、倾斜等问题；起落架的支撑跨度为60毫米，降落时的支撑范围能够覆盖整机的重心投影区域，保证降落过程中的稳定性，不会发生侧翻。
