带膨胀开槽结构的塑料螺旋锚固件

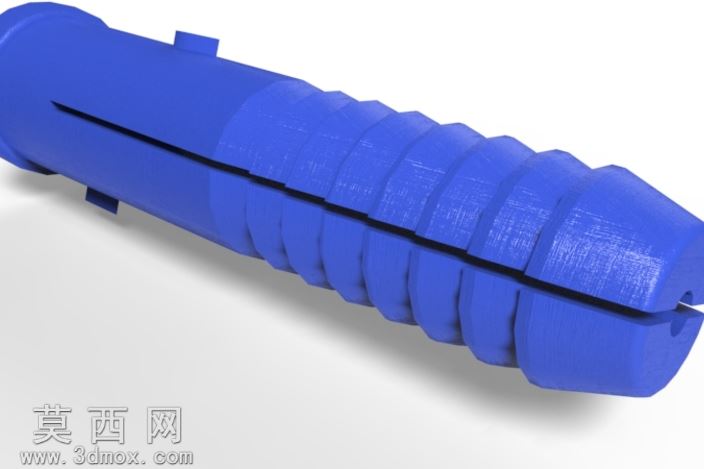

本作品为塑料螺旋锚三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，建模过程优先以锚固件的实际使用工况为核心逻辑，先绘制主体回转轮廓，通过螺旋线扫描生成外表面连续的螺旋齿结构，每一圈螺旋齿的齿高、齿距均做了等比例参数化约束，保证螺旋结构的导程均匀一致，适配自攻螺钉拧入时的旋合行程。主体轴向的膨胀开槽采用对称切除特征完成，开槽从锚固件尖端一直延伸至靠近安装端的位置，开槽宽度做了合理预留，当配套螺钉拧入锚体内腔时，开槽段可沿径向均匀胀开，实现与安装孔壁的紧密咬合。模型的安装端设置了两道对称的止转凸棱，凸棱高度与安装孔的预留间隙匹配，可避免锚栓在螺钉拧入过程中跟转打滑，安装端的端面做了圆角过渡处理，避免安装时边缘刮伤安装基面。渲染阶段采用哑光蓝色工程塑料材质，材质参数调整为ABS塑料的粗糙度与反光度，还原塑料胀锚的真实质感，渲染时添加柔和的环境漫反射光，清晰呈现螺旋齿的轮廓细节与开槽的结构特征，无过度曝光或细节丢失。结构设计上，锚体尖端做了锥形导向处理，可顺畅推入预先钻好的安装孔内，内腔为光滑直孔搭配末端的锥形导向面，可引导螺钉顺利导入，同时在螺钉拧入时将轴向力转化为径向的膨胀张力，让外螺旋齿嵌入墙体孔隙内，提升拉拔承载力。整个建模过程严格遵循塑料胀锚的实际生产尺寸比例，所有特征均可编辑调整，可直接用于工程演示、安装模拟或者二次改型设计，结构无冗余特征，建模逻辑清晰，各部分壁厚均匀，符合注塑成型的工艺要求，避免出现壁厚不均导致的注塑缺陷。
