XLR三芯公母机箱安装连接器结构模型

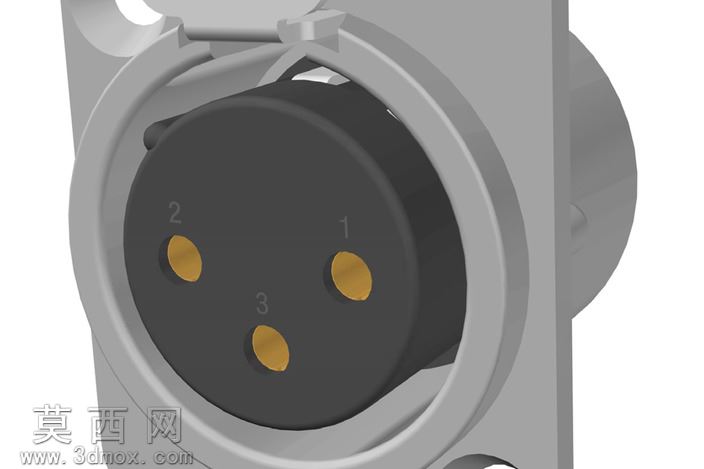

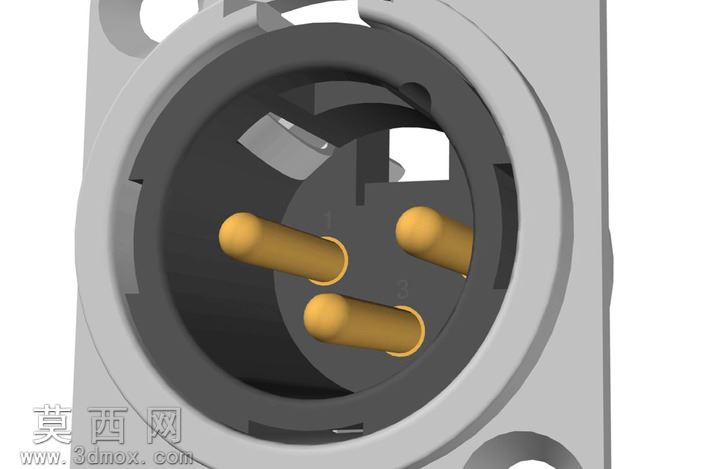

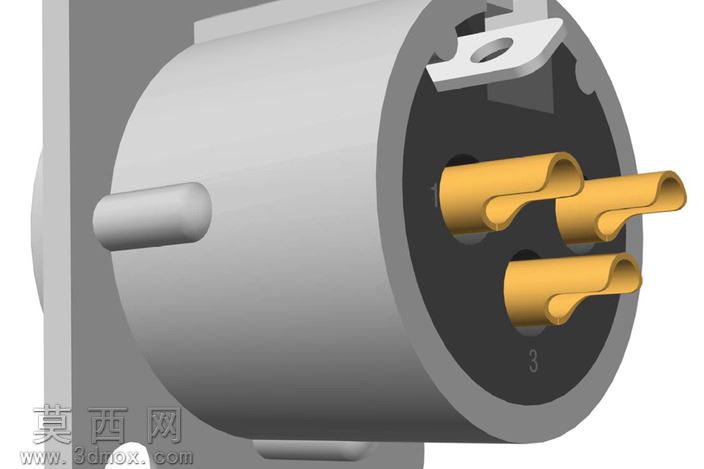

本模型为XLR三芯公母适配的机箱安装型连接器三维建模成果，建模过程严格遵循卡侬接口的通用工业尺寸规范，完整还原了连接器的装配结构与细节特征。建模阶段首先以公端插芯为核心基准，通过旋转凸台特征构建圆柱形金属外壳基体，精准绘制三个呈等边三角分布的空心插针接触件，每个插针端部的弹性收口结构通过扫描切除与薄壁拉伸组合实现，还原公头插针的接触锁紧形态；插针根部的绝缘基座采用黑色工程塑料材质参数设置，通过多实体分割区分金属导电件与绝缘支撑件的边界。机箱安装法兰部分单独建模，预留标准面板安装通孔与定位止口，法兰与外壳主体的衔接处做了圆角过渡处理，还原冲压金属外壳的工艺特征，侧面的定位凸台通过拉伸特征精准定位，确保与机箱安装孔的防呆对位功能。母端对应结构与公端做了适配性干涉检查，母端的接触簧片采用曲面建模构建弧形弹性结构，模拟插合时的抱紧接触形态，插合对位的导向斜面做了公差余量设置，还原实际装配的顺滑插入手感。材质渲染阶段，金属外壳与插针采用哑光镀镍金属材质，调整反射粗糙度模拟真实接插件的金属质感，绝缘基座添加细微的磨砂塑料纹理，避免渲染效果过于塑料化；安装法兰的金属表面添加轻微的拉丝纹理，还原冲压五金件的表面处理效果。整体装配体采用同轴心配合与面重合配合完成约束，可实现公母端的模拟插合动作演示，所有结构特征均做了工艺合理性校验，无尖锐不合理棱角，所有壁厚、开孔尺寸均符合接插件的实际生产加工要求，可用于机箱接口布局设计参考、接插件装配教学演示以及音频设备结构开发的配套选型参考，模型结构完整无缺失特征，各零件可单独拆分编辑，方便后续根据不同安装场景调整法兰尺寸、插针长度等参数。
