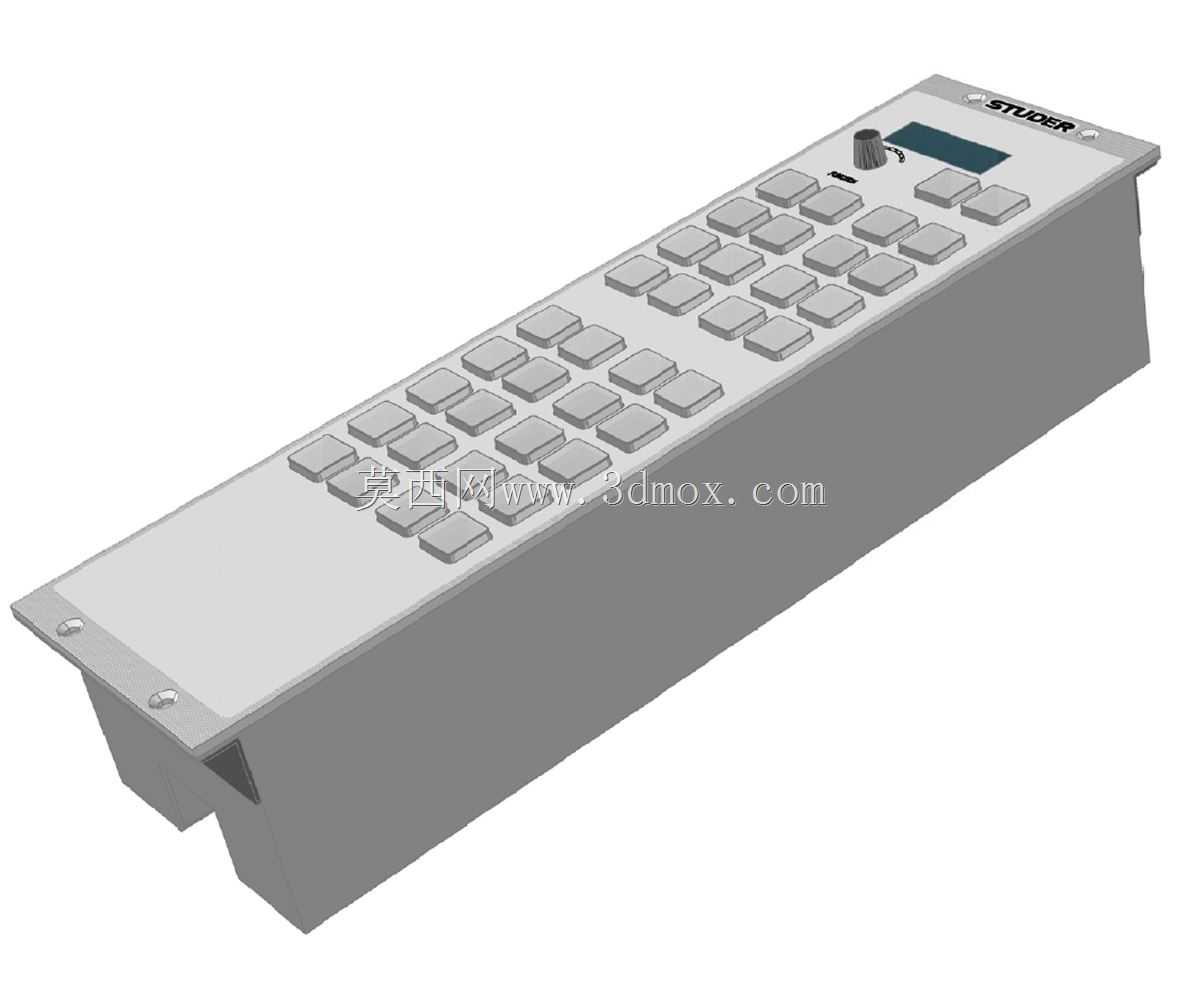

STUDER OA3000广播混音附加单元结构

　　这款广播混音附加单元是专业音频播控系统里的核心操作终端，主要面向电台直播间、专业录音棚、大型会场音控室这类需要精准音频信号调度的场景，承担多通道音频电平调节、信号路由切换、监听源选择的实际功能，是整套播控链路里操作人员直接交互的硬件载体。从结构设计来看，整体采用嵌入式安装的长方体箱体形态，前面板略微向上倾斜一定角度，这个角度是经过实际操作场景验证的——当设备嵌入标准19英寸机柜或者播控台台面时，操作人员保持坐姿操作视线刚好能无遮挡覆盖所有按键与显示屏区域，无需刻意低头或者抬手调整视角，长时间值守操作也能降低疲劳感。前面板的按键布局遵循播控操作的逻辑优先级，最靠近操作人员的下排区域设置了数量最多的通道选择与功能触发按键，每个按键采用方形带轻微弧度的键帽设计，键帽表面做了细微的磨砂防滑处理，按压行程控制在2mm左右，触发反馈清晰，不会出现误触或者按动无响应的情况；靠近面板上沿的位置集成了小型单色显示屏与旋转编码旋钮，显示屏用于实时显示当前选中通道的电平参数、路由状态，旋钮则承担精细电平调节、参数微调的功能，旋钮周边做了一圈凹陷的定位圈，盲操作时手指能快速找准旋钮位置，不需要视线紧盯也能完成参数调整。箱体的安装法兰设置在前面板的左右两侧，法兰上预留了标准的沉头安装孔，安装时可以直接通过螺丝将设备固定在控制台的开孔面板上，法兰与箱体主体之间做了台阶式的限位结构，嵌入安装时能直接卡入控制台的预设开孔，不需要额外调整定位间隙，

　　安装完成后前面板与控制台台面保持齐平，没有突出的棱角，既美观也能避免操作人员走动时剐蹭。箱体的后部预留了标准的音频接口与供电接口安装位，结构上做了分区的走线槽设计，不同功能的线缆可以顺着走线槽排布，不会出现线缆互相干扰、挤压接口的情况，箱体侧壁设计了密集的通风散热格栅，因为设备长时间处于通电工作状态，内部的音频处理电路板会持续产生热量，格栅的开孔方向顺着设备内部的空气对流方向，不需要额外加装散热风扇就能依靠自然对流完成散热，避免风扇运转产生的底噪影响音频信号的纯净度，这一点对于专业音频设备来说尤为关键。从建模的细节还原来看，所有按键的排布间距严格按照实际操作的人体工学尺寸设置，相邻按键的中心间距保持在19mm，

　　刚好是成年人手指指尖按压的合适间距，不会因为间距过小导致按动一个按键时碰到相邻按键，也不会因为间距过大导致操作时手指移动幅度过大影响操作效率。前面板右上角的品牌标识区域做了轻微的凹陷蚀刻结构，不是简单的贴图处理，还原了实际设备上金属铭牌的安装质感，显示屏区域做了轻微的内凹设计，屏幕表面比周边面板低0.5mm，能避免日常操作时硬物刮花屏幕表面。箱体的底部设计了两个定位凸块，嵌入控制台安装时，凸块可以卡入控制台内部的定位卡槽，分担前面板安装螺丝的承重，即使长时间使用或者频繁插拔后部线缆，设备也不会出现松动移位的情况。在实际的播控场景里，这类附加单元通常会和主混音台搭配使用，作为扩展的通道控制终端，布置在操作人员手边最容易触及的位置，

　　所以结构设计上没有多余的突出结构，所有操作元件都集中在倾斜的前面板上，顶面与侧面都是平整的金属壳体，既可以嵌入安装，也可以直接放置在桌面上使用，适配不同的安装场景需求。建模过程中对壳体的壁厚做了符合实际生产的还原，整体采用1.5mm厚的金属板材折弯成型，边角处做了R2的圆角处理，没有尖锐的直角，既提升了壳体的结构强度，也避免安装调试时划伤操作人员。按键下方的电路板安装位预留了足够的高度空间，不同高度的电子元件都能合理排布，不会出现元件顶到前面板后盖的装配干涉问题，旋转旋钮的安装位置做了加强筋结构，因为旋钮是频繁操作的部件，加强筋可以提升该位置的结构强度，长时间频繁旋转调节也不会出现面板变形、旋钮松动的问题。
