树莓派混合管音频放大器结构设计

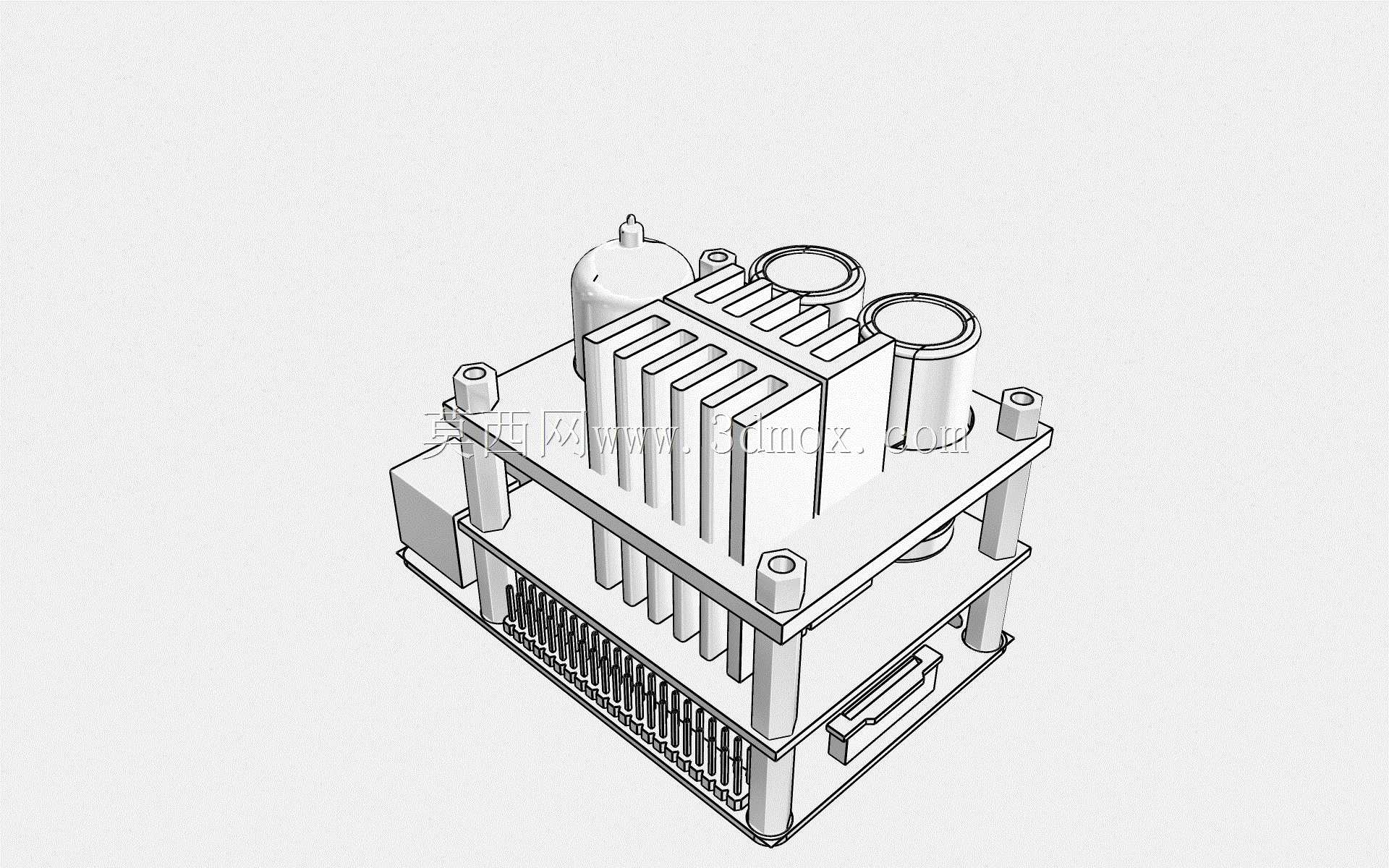

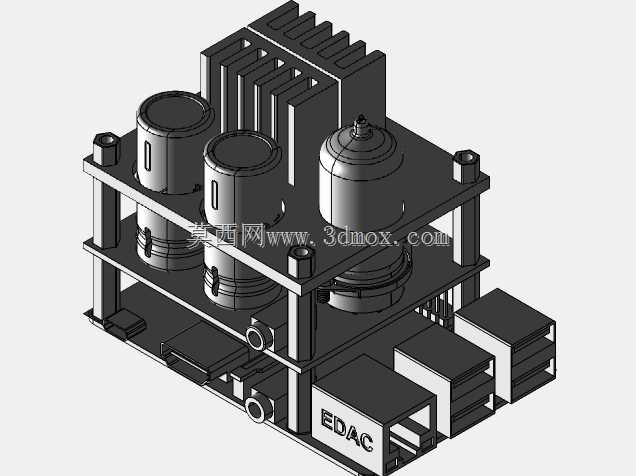

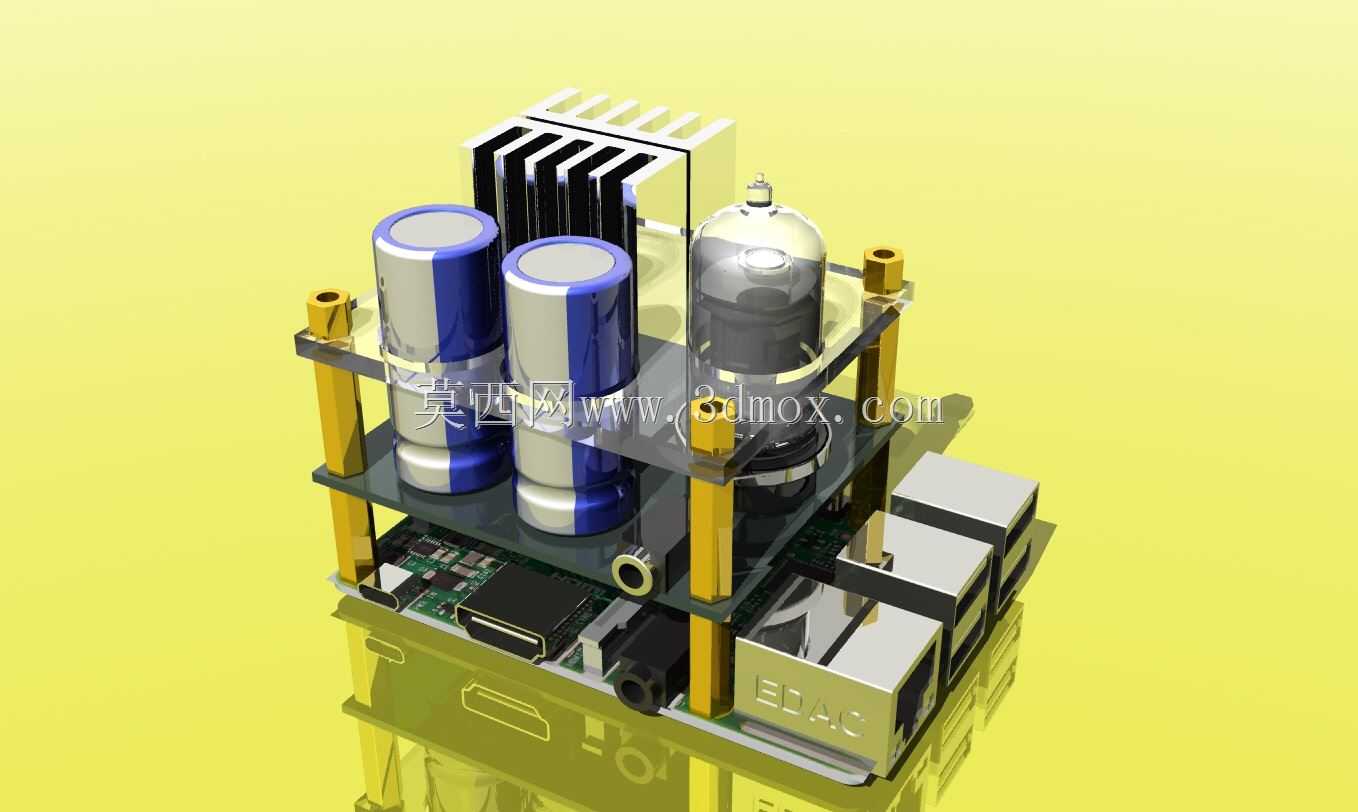

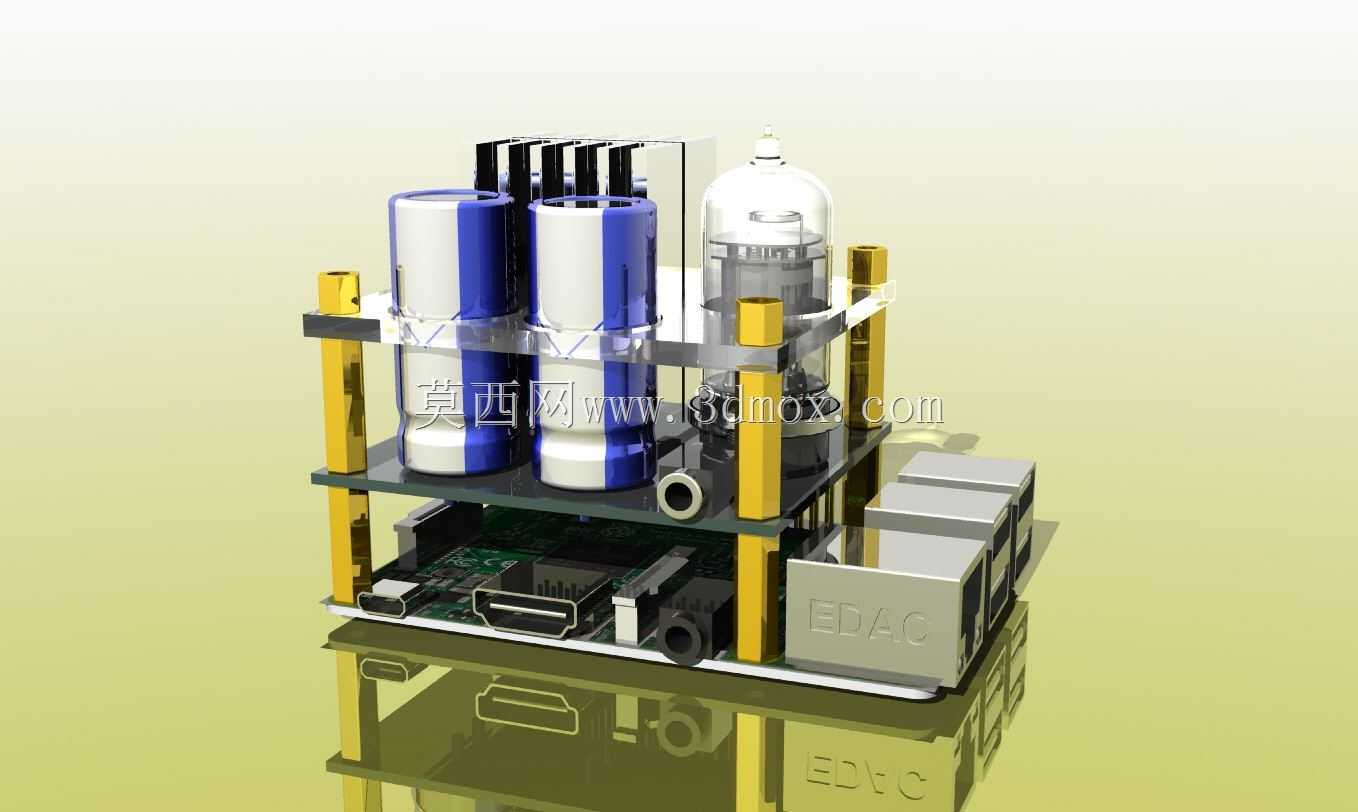

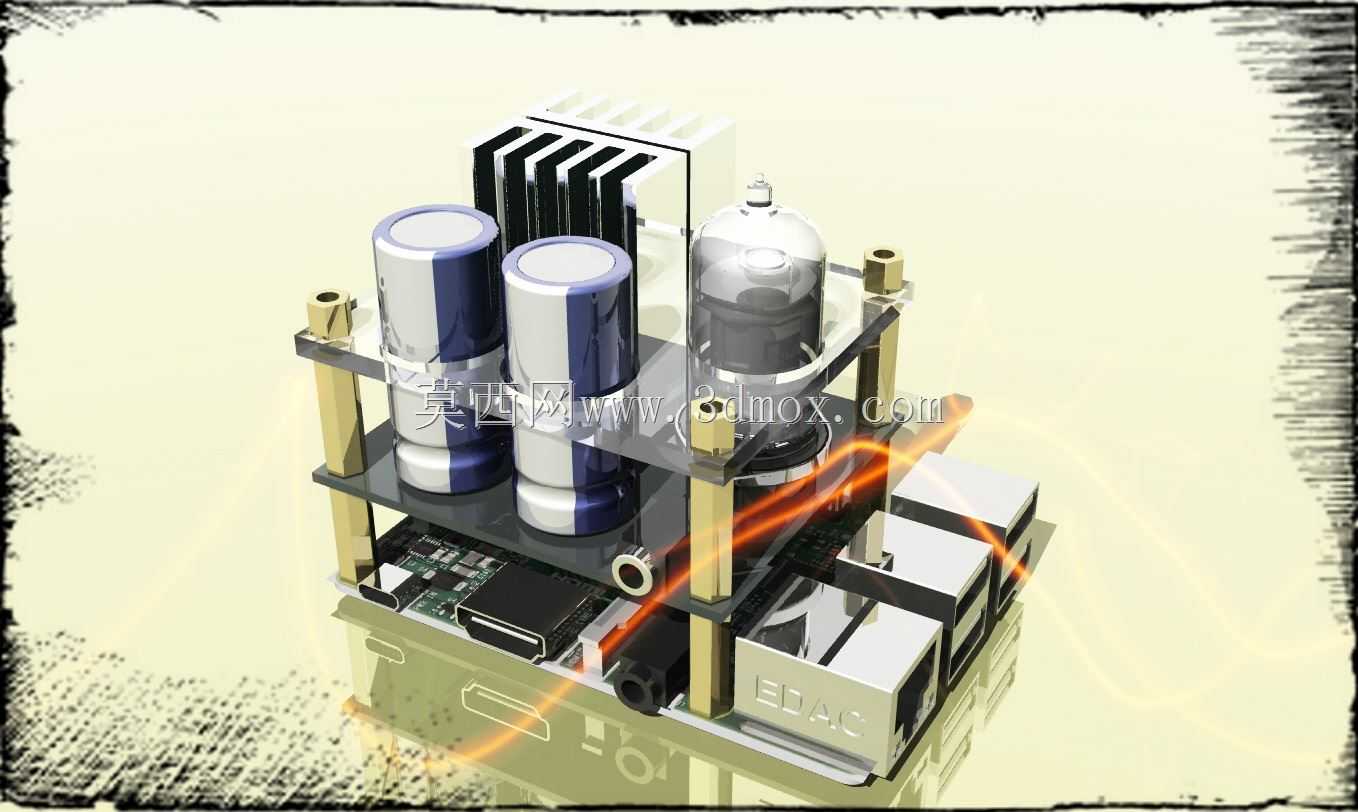

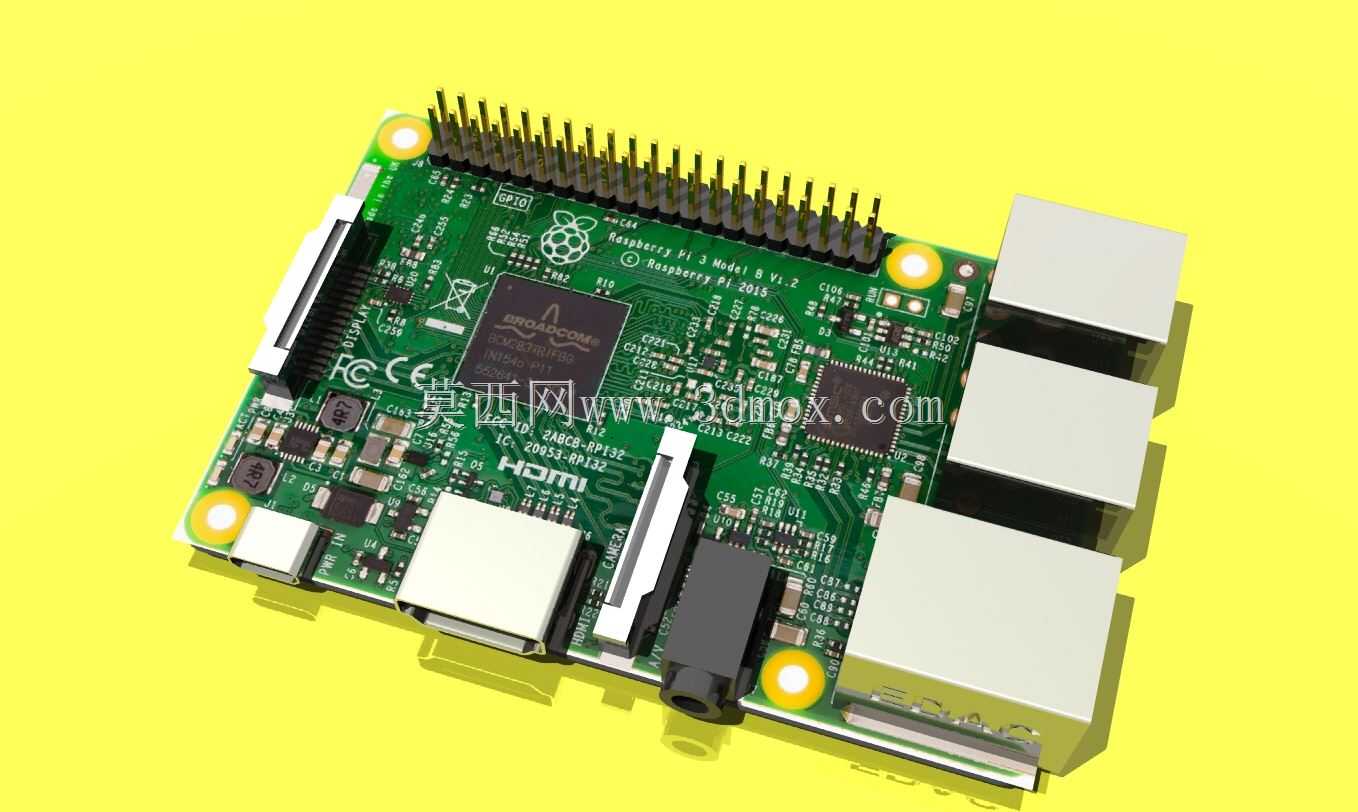

这款混合管放大器是专为树莓派这类单板计算机打造的音频放大外设，主要面向桌面HiFi试听、小型嵌入式音频系统搭建、创客DIY音频项目开发等应用场景，能够将树莓派输出的弱音频信号进行高保真放大，直接驱动桌面级无源音箱，填补了单板计算机本身音频输出功率不足、音质表现单薄的短板，既可以作为个人桌面音频系统的核心放大单元使用，也能够嵌入到定制化的复古音频装置、小型智能语音交互终端中，满足不同场景下的小功率音频放大需求。在功能特性上，这款产品采用电子管与半导体器件混合的放大架构，前级使用真空电子管做信号电压放大，保留电子管特有的温润暖调音色，后级采用半导体功率器件做电流输出，兼顾了电子管的听感优势与半导体器件的低功耗、高稳定性特点，相比纯晶体管功放拥有更耐听的中频表现，相比纯电子管功放则拥有更小的体积与更低的发热，更适合搭配树莓派这类紧凑型计算设备使用。整体设计采用分层堆叠的安装思路，最底层为树莓派核心板安装位，预留了树莓派的USB、HDMI、GPIO等全部外接接口的操作空间，不会因为加装功放模块影响单板计算机本身的扩展能力；中间层为功放电路基板，布置了耦合电容、功率电阻、信号接线端子等核心电路元件，通过铜质支撑柱与上下层结构固定，既保证了结构强度，也留出了足够的空气流通间隙帮助电路散热；上层为电子管与大型电解电容安装位，将发热相对明显的电子管布置在结构最顶部，避免热量堆积影响下层树莓派与半导体元件的工作稳定性，同时将大容量滤波电容垂直布置在结构两侧，充分利用垂直空间压缩整体占地面积。在安装边界与外形尺寸上，整体结构的长宽尺寸与标准树莓派主板保持一致，不会额外占用过多桌面空间，层间高度根据元件高度做了差异化设计，电子管安装位预留了足够的插拔更换空间，方便用户后期更换不同型号的电子管调整音色，电容安装位与边缘支撑柱保持了安全的电气间隙，避免出现元件短路风险，所有外接接口都布置在结构同侧，方便音频线、电源线的统一整理布线，整体结构既满足了电路功能的安装需求，也通过外露的电子管、整齐的元件排布打造出兼具工业感与复古感的视觉效果，适合作为桌面展示类的创客作品使用。
