射频功率放大器结构三维设计

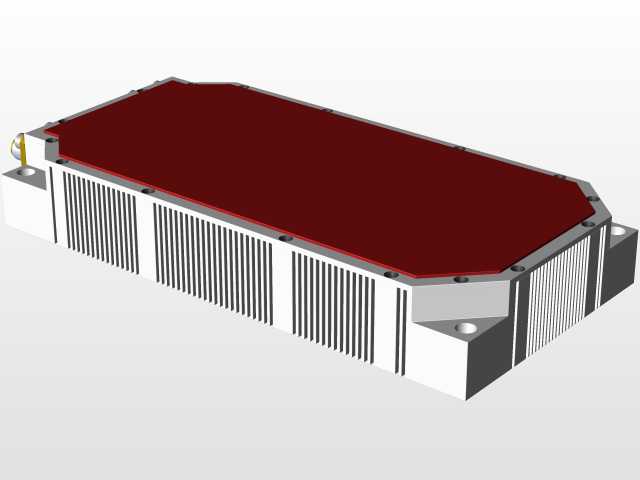

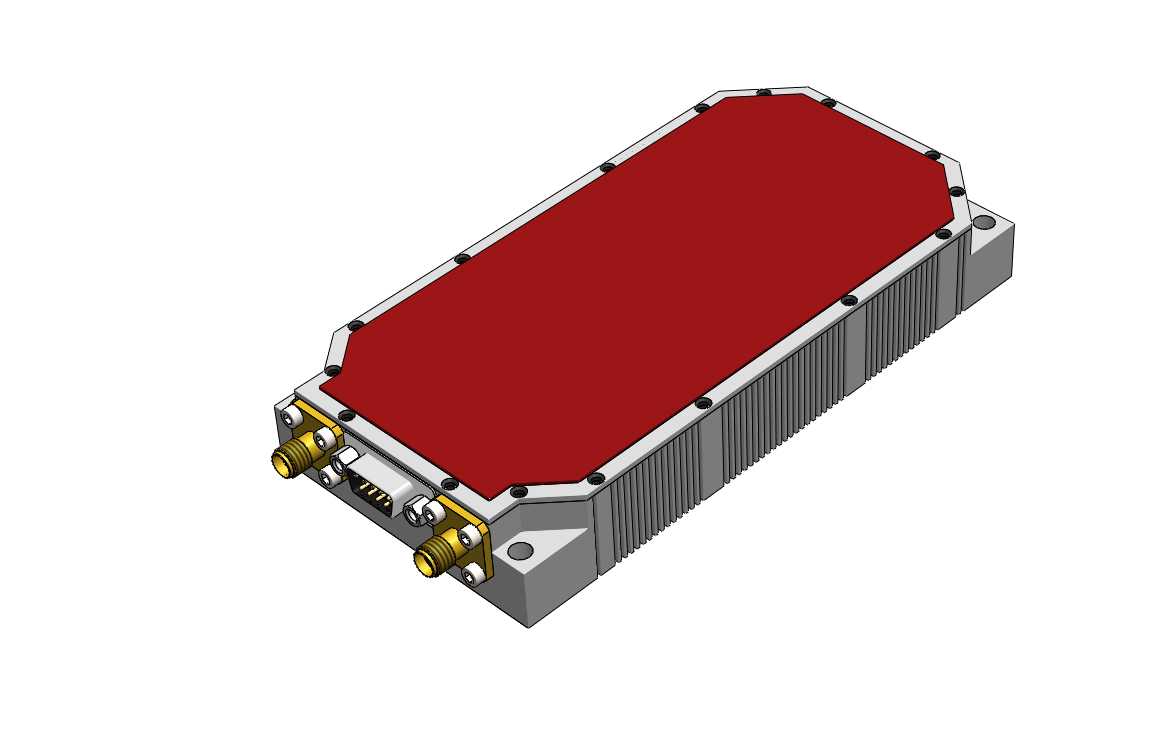

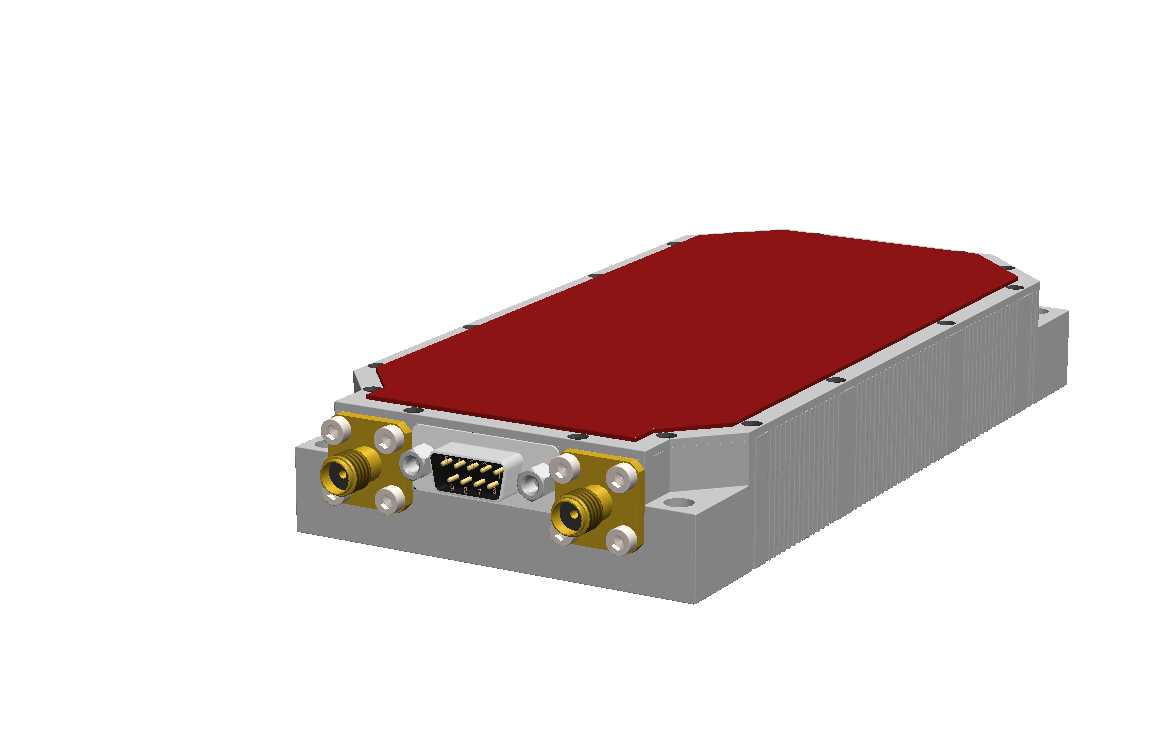

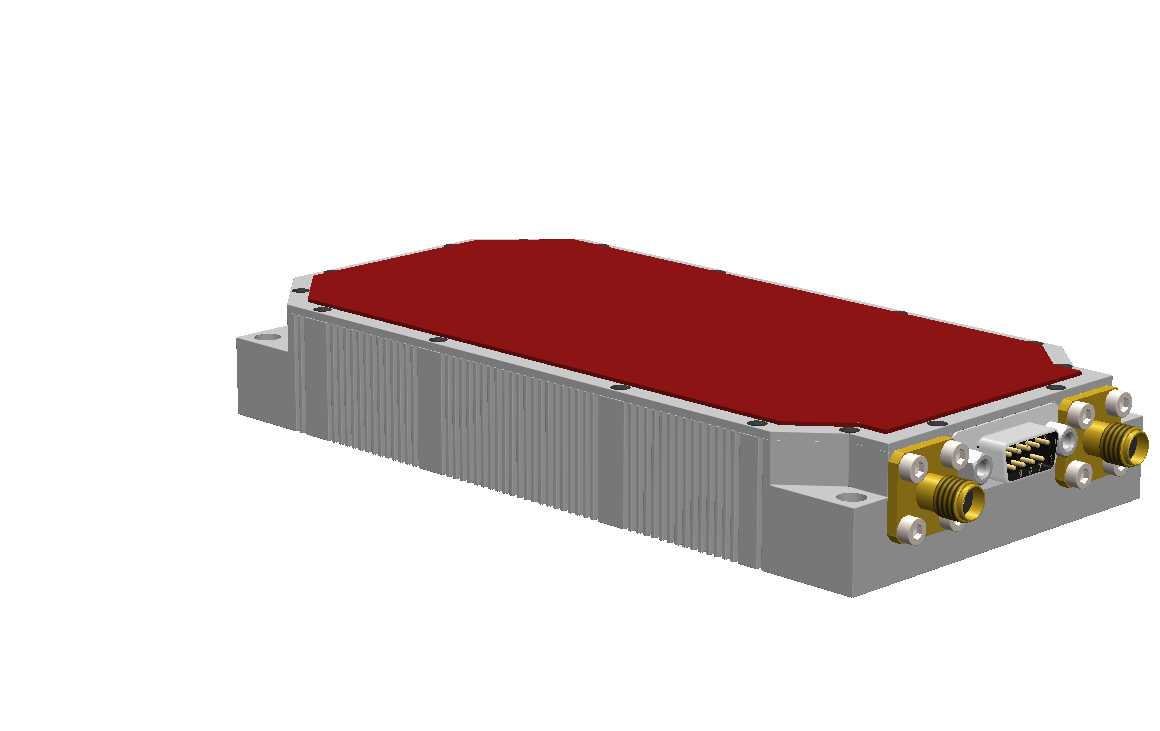

该款放大器主要面向无线通讯基站、射频测试系统、雷达前端等场景应用，核心作用是对输入的微弱射频信号进行功率放大，保障信号传输过程中的强度与稳定性，满足长距离传输或高功率输出的工况需求。从结构设计来看，壳体主体采用一体化铣削成型的铝合金材质，侧面排布密集的散热齿结构，这一设计是针对放大器持续工作时功率器件发热量大的特性，通过增大散热面积提升自然对流散热效率，无需额外加装风冷组件即可满足额定功率下的温升控制要求，降低设备整体功耗与运行噪音。壳体上盖采用红色绝缘涂层金属盖板，通过周圈均匀分布的紧固件与下壳体实现密封连接，接缝处可预留导电密封胶条安装位，兼顾电磁屏蔽与防护性能，能够适应户外机柜、车载设备等存在振动、粉尘的复杂安装环境。接口端集中布置在壳体单侧，包含多组同轴射频接头与控制信号接插件，接头安装位采用凸台结构强化连接强度，避免插拔过程中受力损坏内部电路板，接插件选型匹配常规射频线缆规格，可直接与现有通讯链路对接，无需额外定制转接组件。安装边界方面，壳体两侧延伸出带安装孔的固定耳，孔位间距符合标准通讯设备机架安装尺寸，安装孔内可镶嵌铜套提升反复拆装的耐磨性，整体外形为规整长方体结构，边角做倒圆角处理，既避免安装过程中划伤操作人员，也能优化设备内部的空间利用率。设计过程中优先考虑了内部器件的布局合理性，功率放大模块紧贴壳体内壁安装，通过导热垫将热量直接传导至外部散热齿，信号链路采用最短路径排布减少信号损耗，控制电路与射频电路做分区隔离设计，降低内部电磁串扰对信号精度的影响。壳体的壁厚设计兼顾结构强度与轻量化需求，在保障抗振动、抗冲击性能的前提下尽可能压缩整体重量，满足机载、车载等对设备重量有严格要求的应用场景。
