剪叉式电动直线垂直升降作业台结构

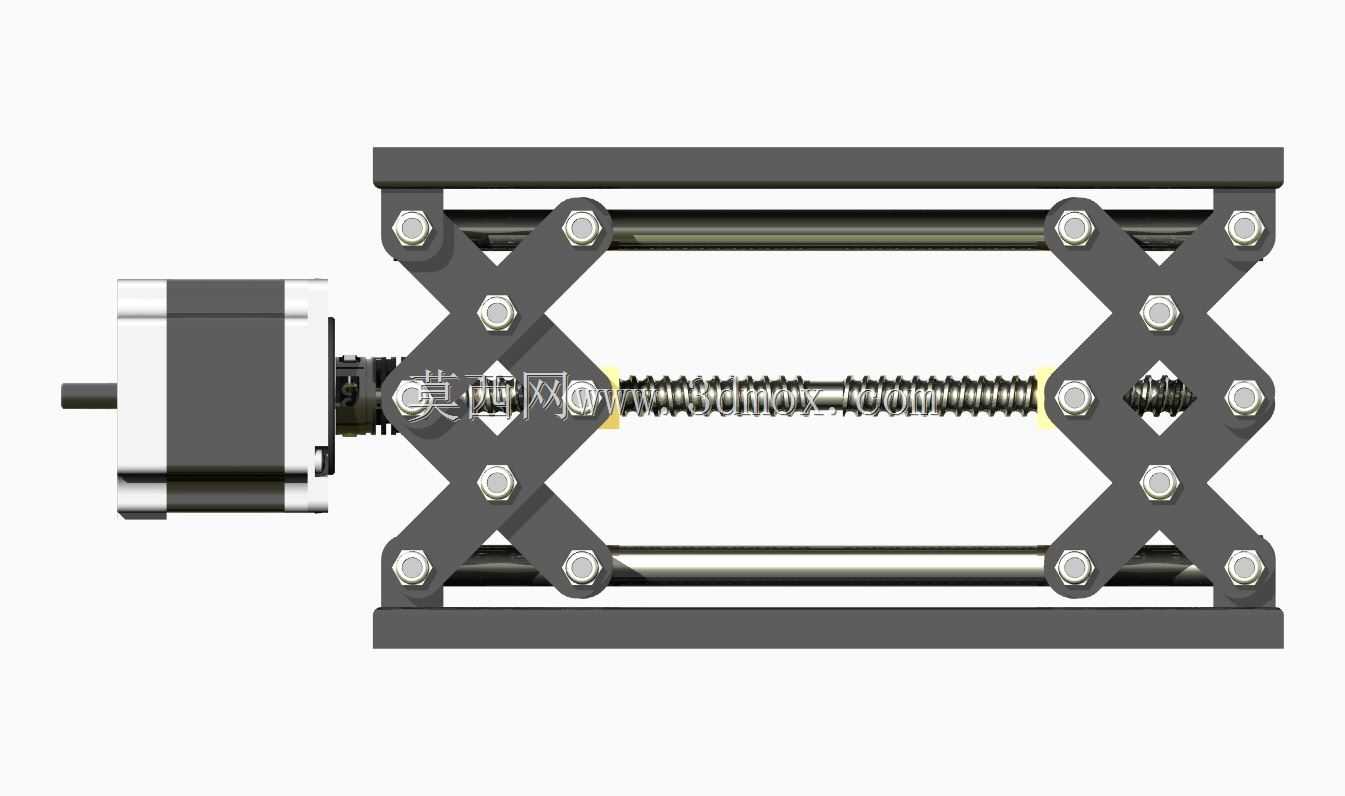

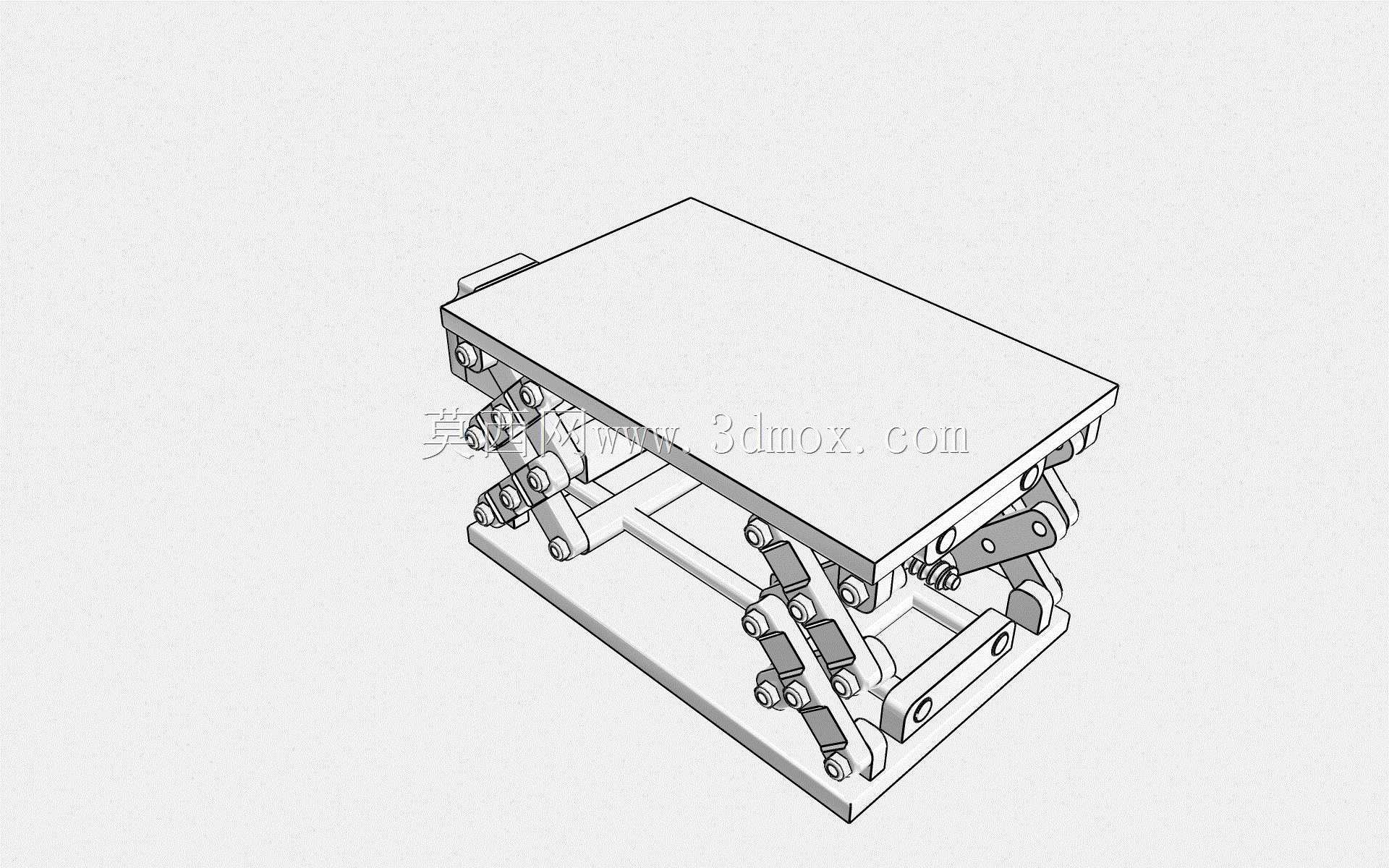

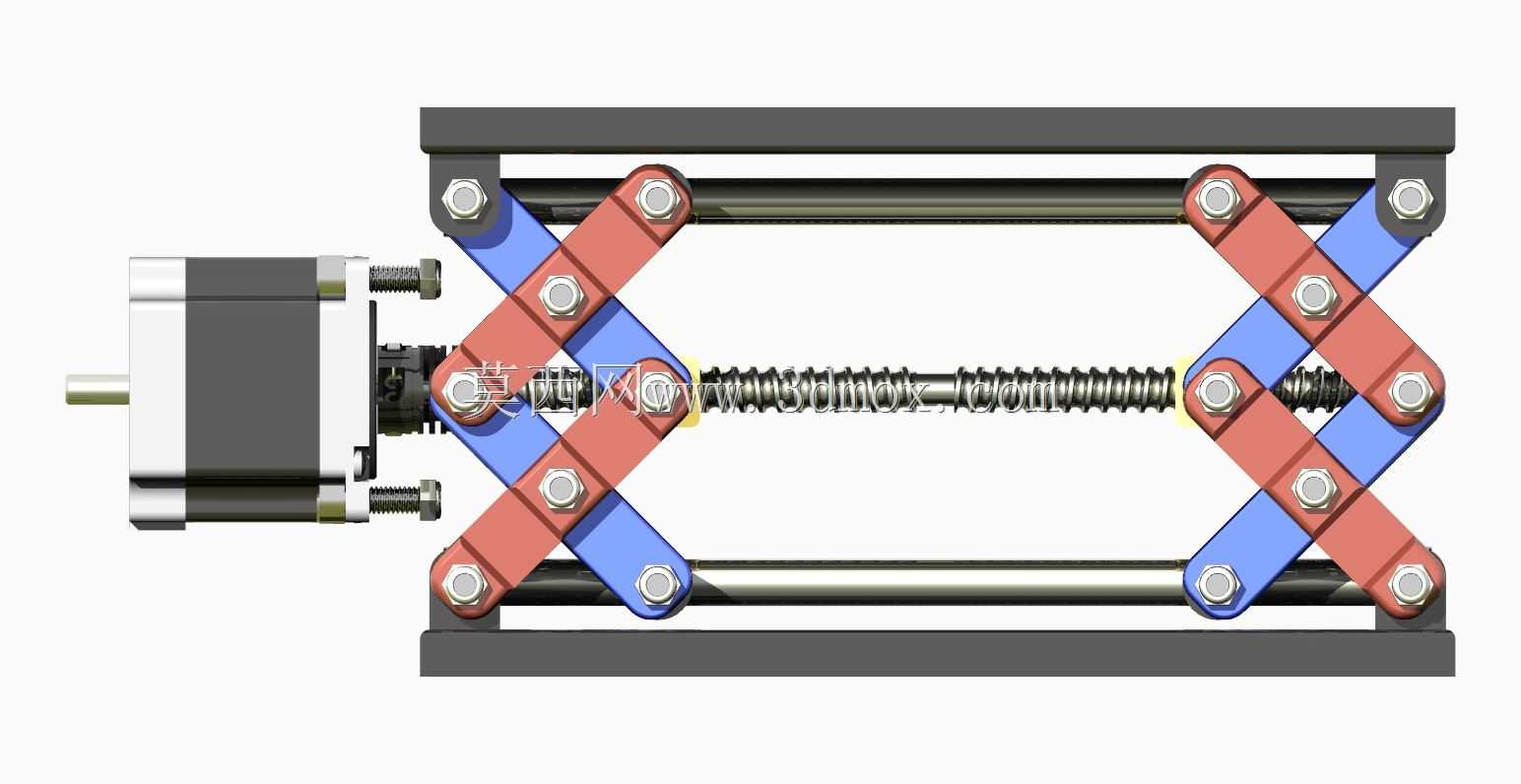

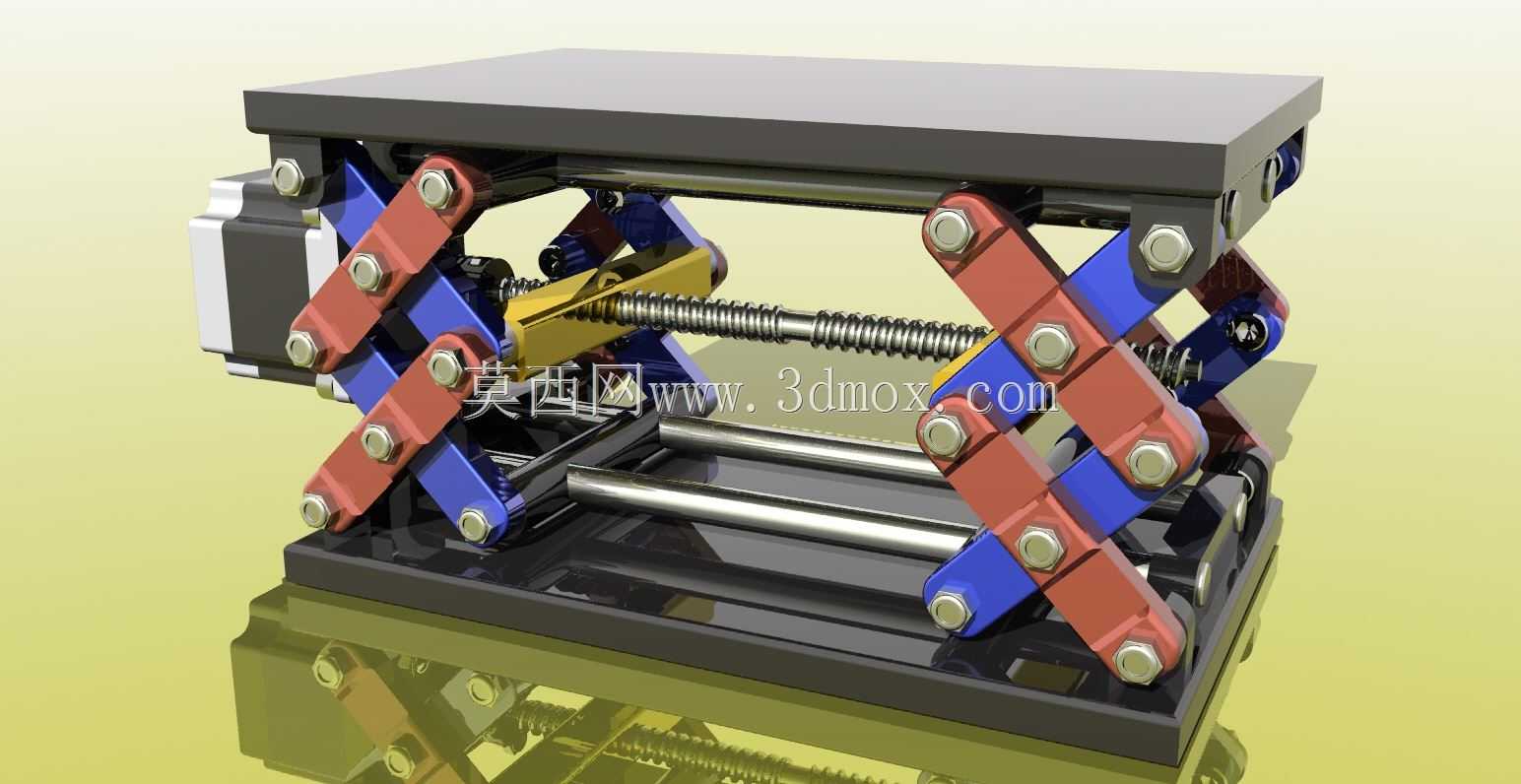

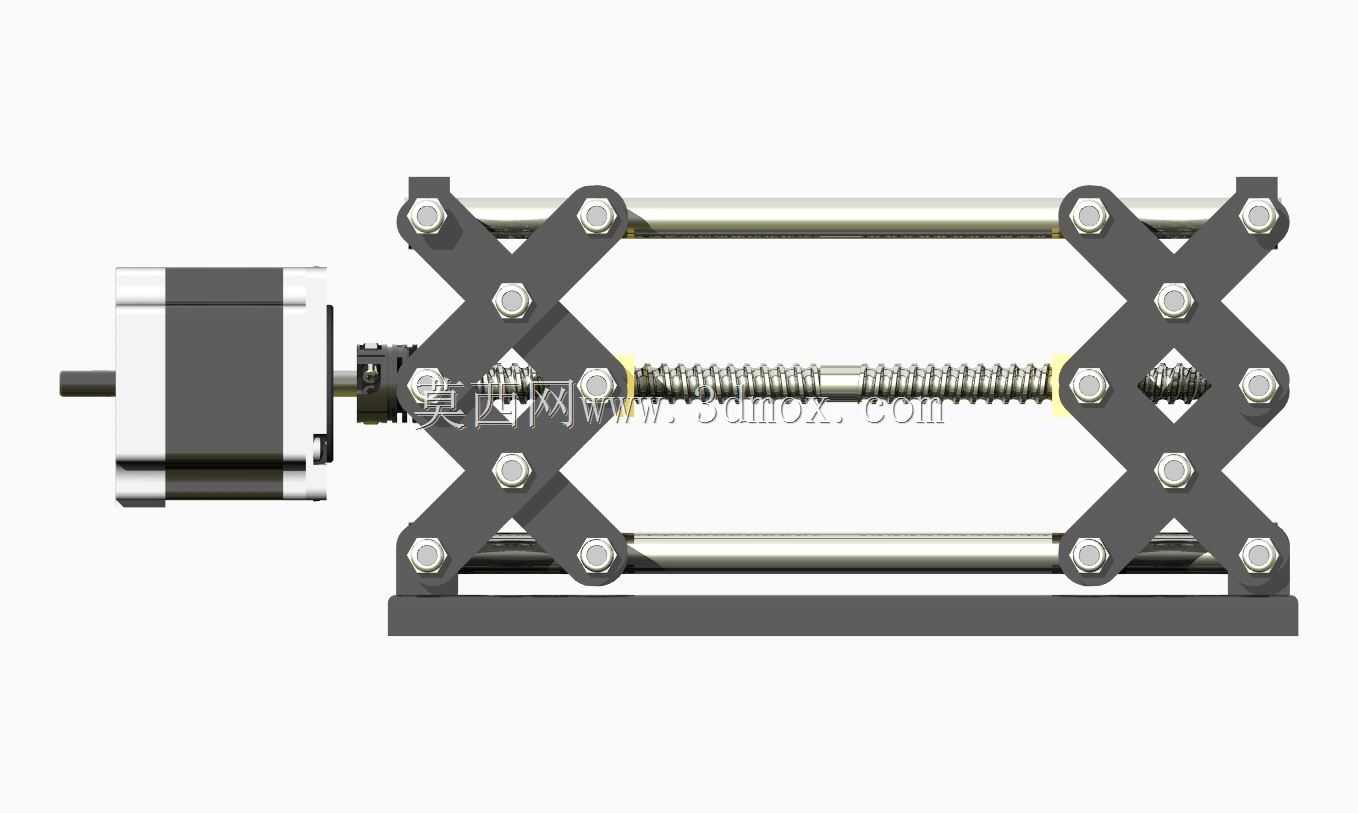

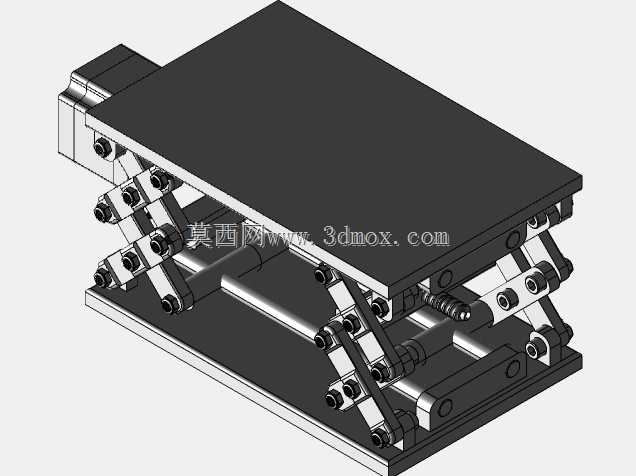

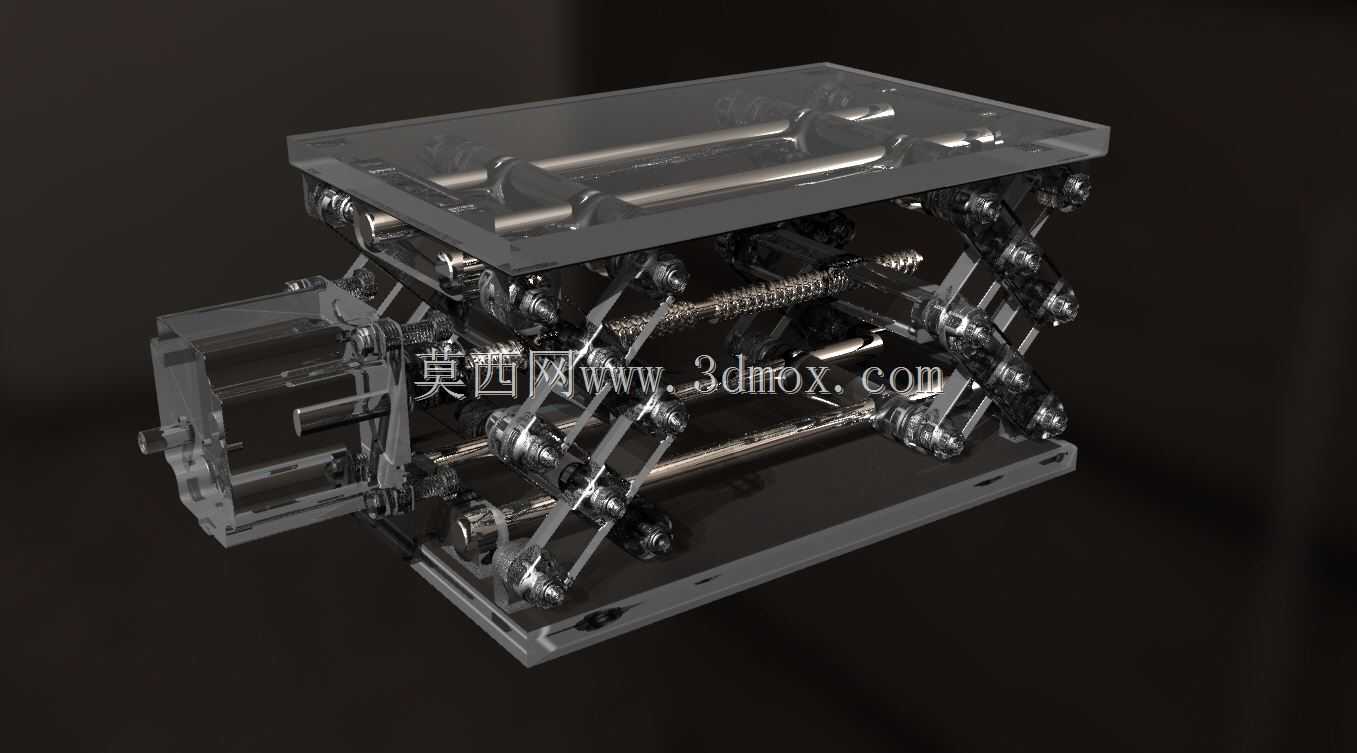

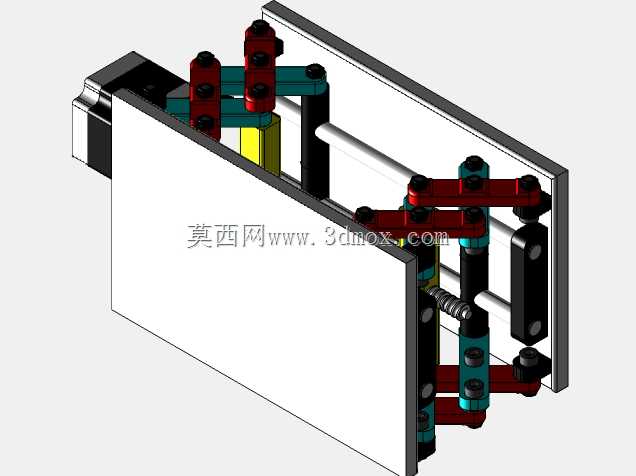

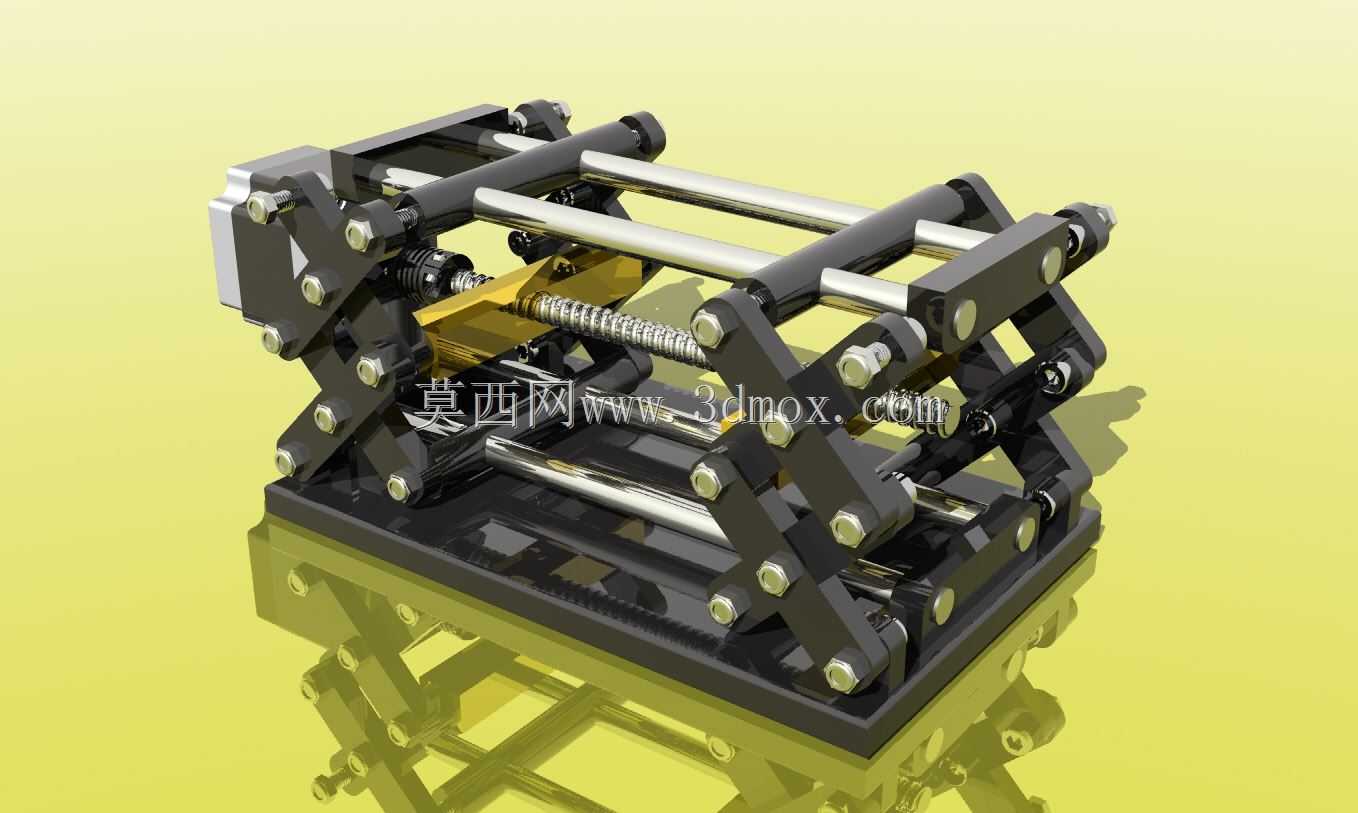

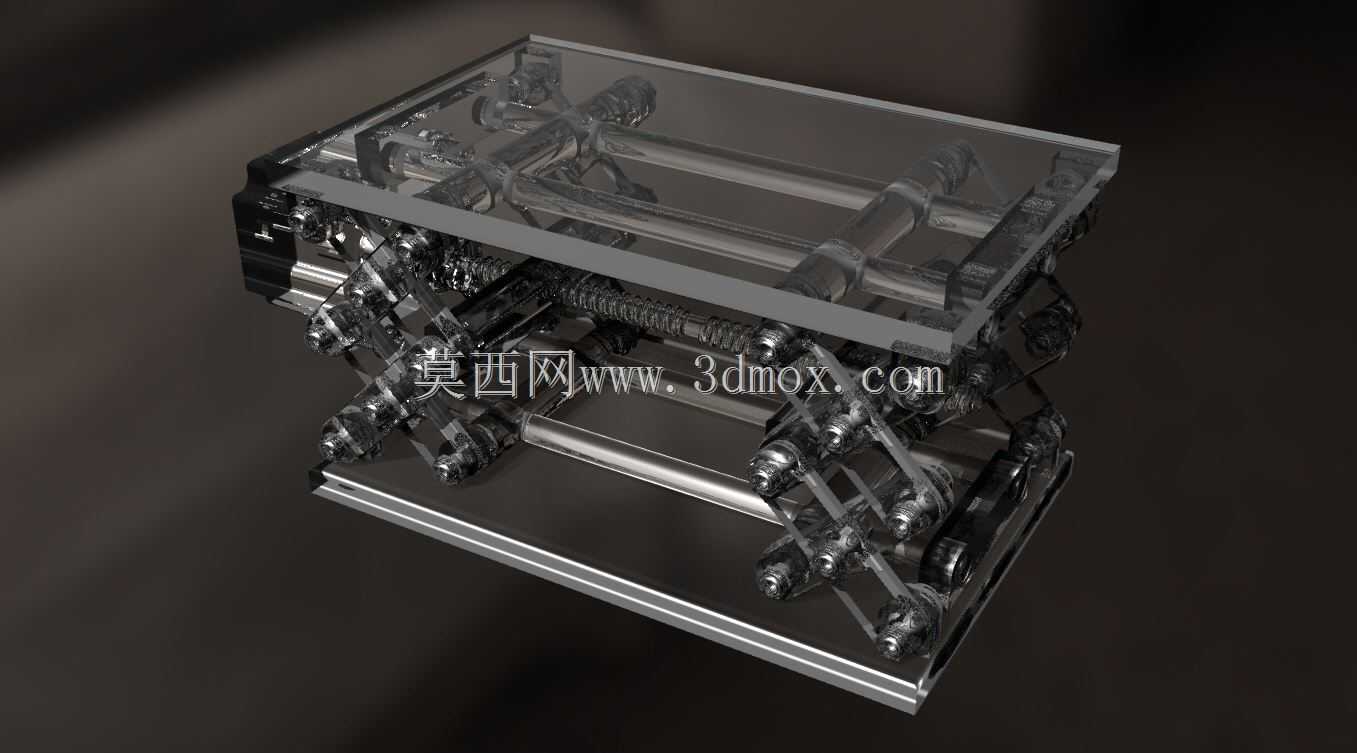

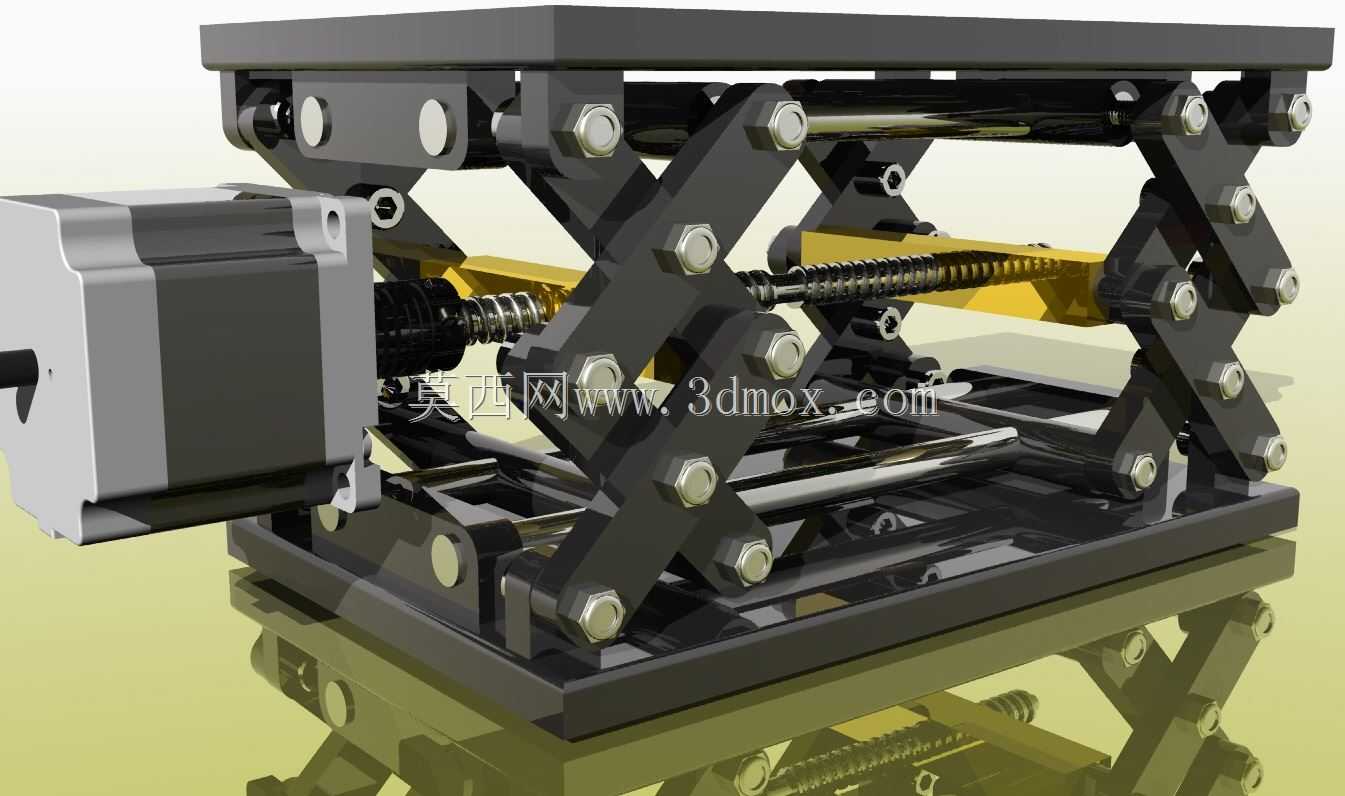

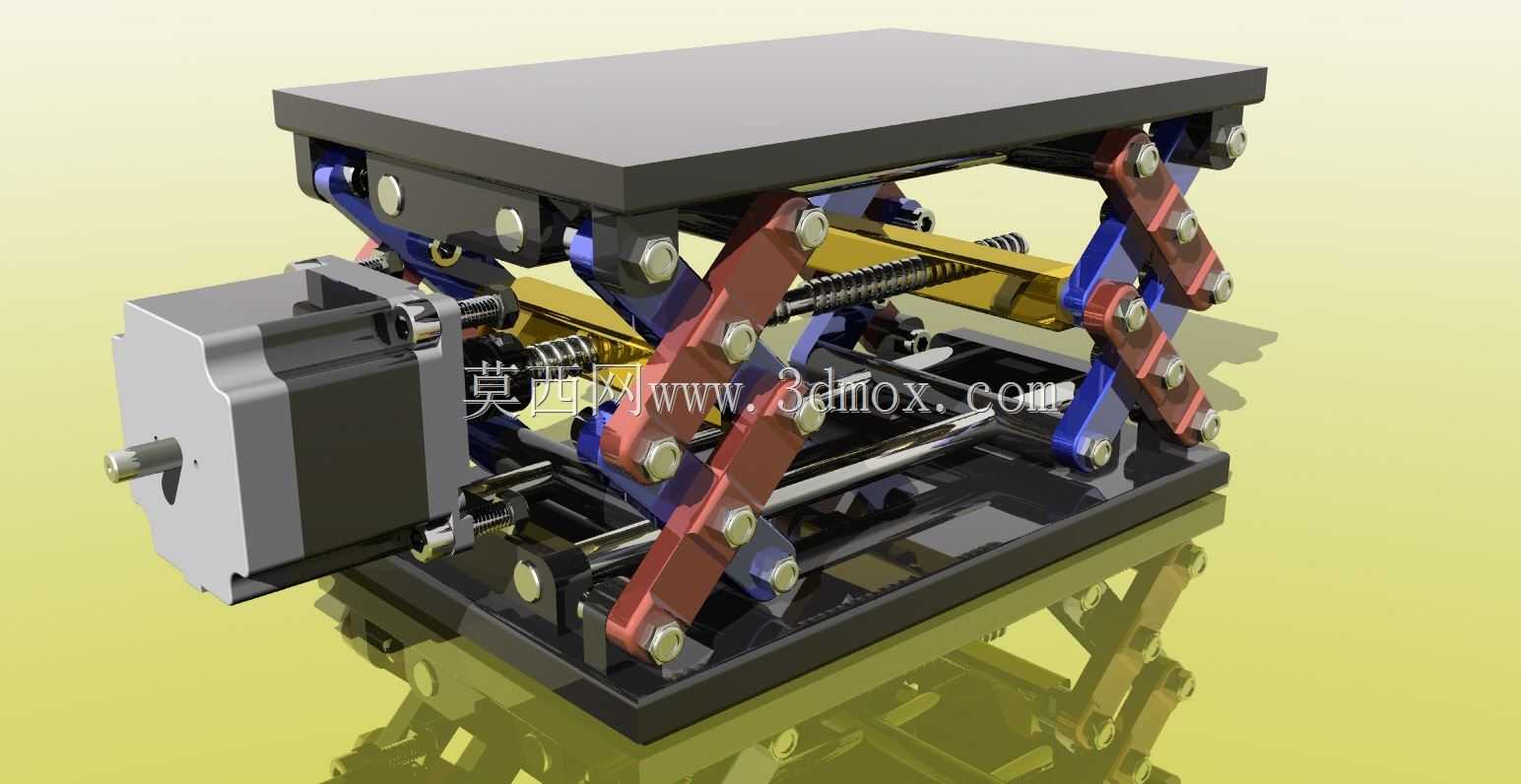

这款剪叉式垂直升降作业台，广泛应用于工业生产流水线工位高度调节、实验室精密仪器承载升降、轻型物料的垂直转运举升、自动化生产线的工件托举对位场景，也可作为小型设备安装调试的可调支撑基座，适配电子装配、轻工制造、实验检测、仓储分拣等多个领域的低位举升需求，能够在有限的安装空间内实现稳定的垂直方向位移输出，替代人工抬升作业降低操作风险，同时保障举升过程的位置精度与运行平稳性。设备核心采用多组交叉铰接的剪叉臂作为支撑传力结构，通过丝杠传动副将驱动端的旋转运动转化为剪叉臂铰接端的水平位移，进而带动顶部承载平台完成垂直方向的升降动作，驱动端集成的动力单元可精准控制丝杠的进给量，实现平台升降高度的无级调节，停位后可依靠丝杠的自锁特性保持平台高度稳定，无需额外配置锁止机构即可避免平台意外沉降。剪叉臂采用高强度合金板材加工而成，臂体之间通过耐磨销轴铰接，铰接位置配套自润滑衬套降低往复摆动过程中的摩擦损耗，相邻剪叉臂之间设置横向导向光轴，约束臂体摆动过程中的侧向偏移，保障升降过程中平台始终保持水平状态，不会出现倾斜卡滞问题。顶部承载平台采用平整的高强度平板结构，台面预留标准安装孔位，可根据实际使用需求固定工装夹具、待加工工件或者检测设备，底部基座设置多点安装固定位，可通过螺栓将整体设备固定在地面或者配套设备机架上，保障大负载举升过程中的整体结构稳定性。设计过程中重点优化了剪叉臂的铰接点位置排布，在最小收纳高度与最大举升高度之间实现最优的力臂传动比，降低驱动端的动力输出负载，同时对整体结构的受力路径进行了强化，剪叉臂的受力集中位置做了加厚与圆角过渡处理，避免长期交变载荷下出现应力集中开裂问题。设备的安装边界紧凑，收纳状态下整体高度较低，可嵌入到低矮的设备间隙内完成安装，最大举升行程可覆盖常规低位作业的高度调节需求，运行过程中传动部件均内置在剪叉结构内部，外部无突出的运动部件，可避免作业过程中衣物或者杂物卷入传动结构，提升设备使用的安全性。整体结构没有冗余的外置部件，日常维护仅需定期对铰接销轴与丝杠传动副加注润滑脂即可，维护操作简便，能够长期在车间、实验室等常规工业环境下稳定运行，为各类需要垂直高度调节的作业场景提供可靠的支撑与举升解决方案。
