达芬奇手稿复刻球状蜗杆传动机构

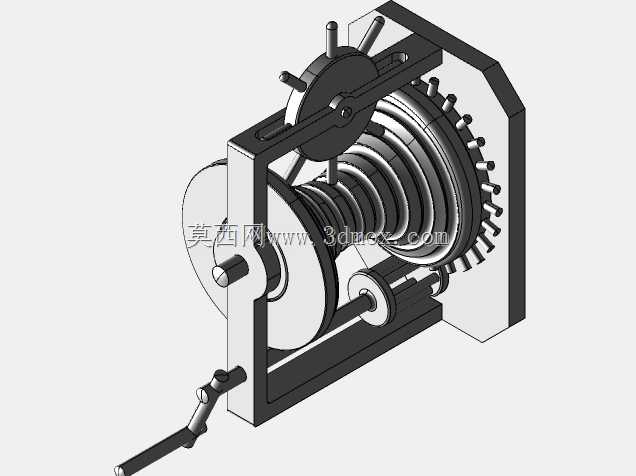

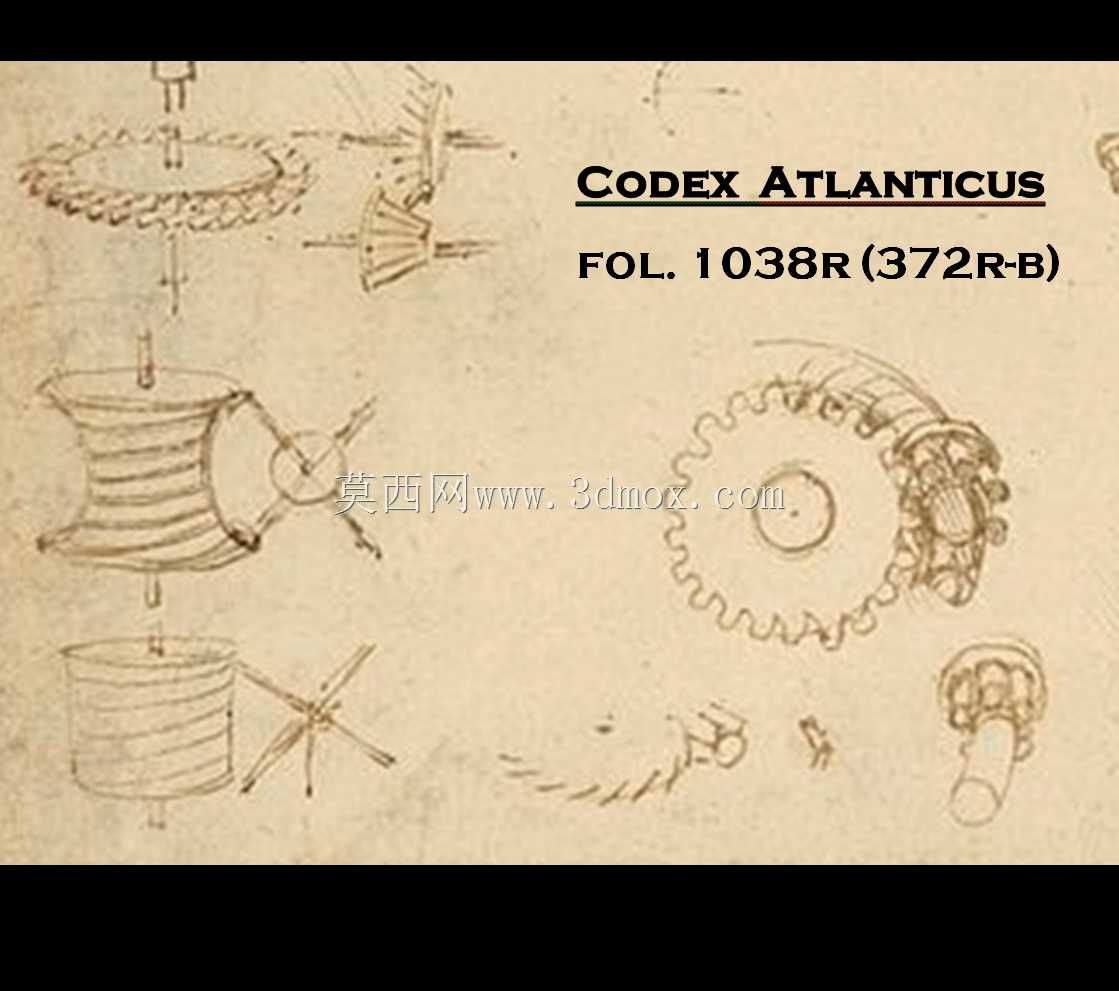

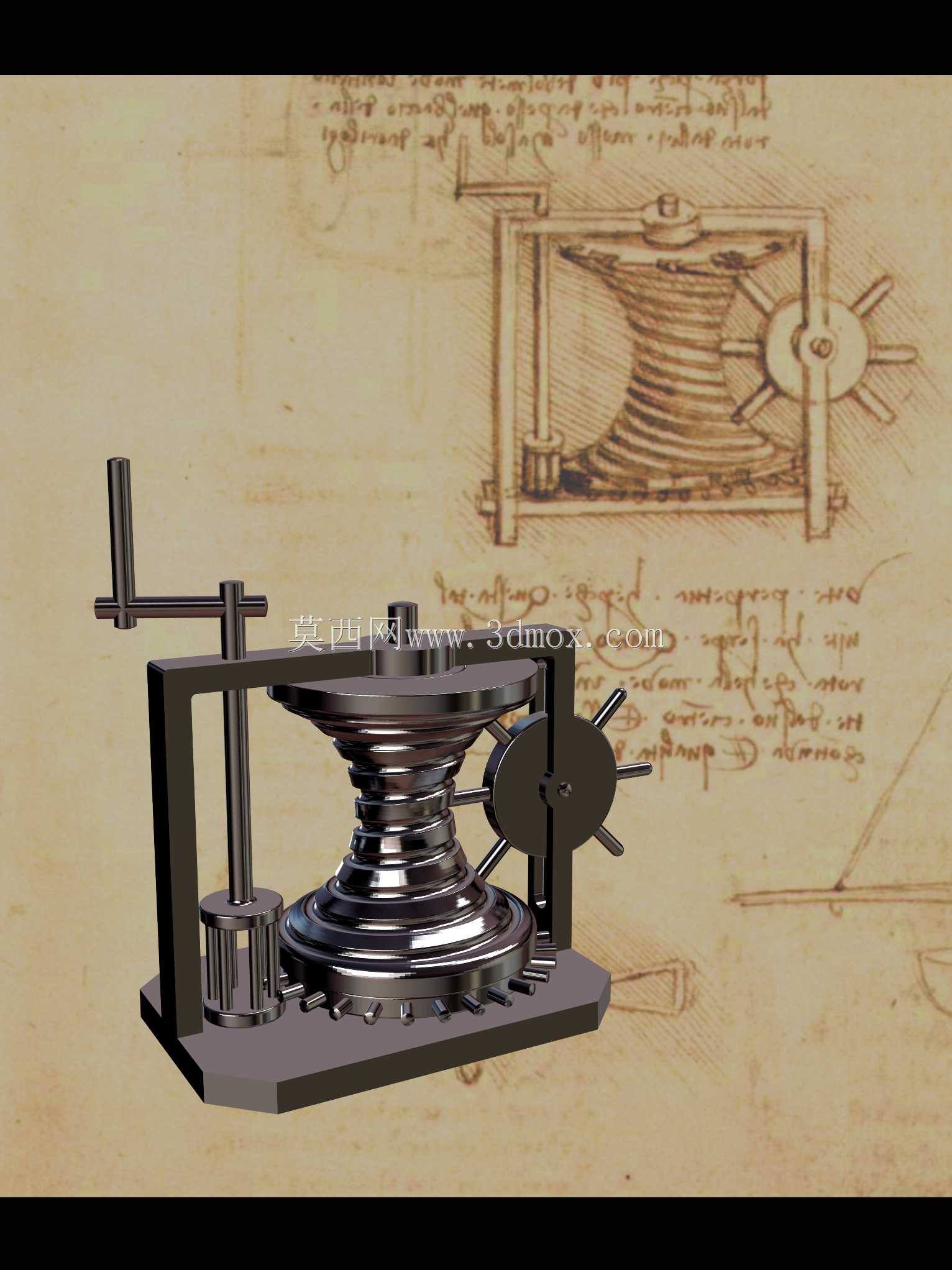

该传动机构复刻自达·芬奇的古典机械设计手稿，属于早期蜗轮蜗杆传动结构的探索性设计，在机械发展史上具备极高的研究价值，可应用于古典机械复原展示、机械原理教学演示、科普场馆互动展项等场景，也能为现代低转速大扭矩传动场景的结构优化提供早期设计思路参考。从实际用途来看，该机构通过蜗杆与蜗轮的啮合传动，可将侧方手轮输入的旋转运动，转化为卷筒的低速回转运动，能够实现绳索的收卷作业，在设计诞生的年代可用于小型重物的提升、牵引作业，依靠蜗杆传动的自锁特性，作业过程中不会出现负载反向带动输入轴回转的问题，无需额外加装制动结构即可保证作业安全，大幅降低了早期起重牵引设备的结构复杂度。从功能特性来看，该机构采用框架式一体式承载结构，侧方设置两组输入操作位，一组为径向布置的摇柄输入轴，通过小圆柱齿轮与蜗杆端的齿轮啮合传递动力，另一组为直接与蜗杆同轴连接的多辐条手轮，可根据作业空间、输入扭矩需求选择不同的操作位，适配不同的作业场景；卷筒采用多层阶梯式的锥台轮廓设计，绳索收卷过程中可自动沿卷筒轴向排布，避免绳索堆叠卡滞，同时卷筒底部集成端面齿圈，与机架上的定位棘爪配合可实现多档位的位置锁止，进一步提升重载作业下的安全冗余。从设计思路来看，该结构完全遵循早期机械设计的朴素逻辑，所有传动部件均外露布置，既方便日常的润滑维护与故障排查，也能直观展示动力传递的完整路径，框架采用矩形型材拼接成型，所有承载节点均采用刚性连接，保证传动过程中机架形变量控制在啮合间隙允许范围内，避免出现卡齿、跳齿问题；蜗杆采用大导程角设计，在保证自锁性能的前提下尽可能提升传动效率，降低操作时的人力输入需求。从外形尺寸与安装边界来看，该机构整体采用方正的落地式布局，底部为整块平板式安装基座，基座上预留对应安装孔位，可直接固定在木质或石质的作业平台上，无需额外制作适配支架；整体横向宽度不超过单组手轮的回转直径，纵向深度与卷筒长度匹配，安装时仅需在手轮操作侧预留足够的摇转空间即可，整体占用空间紧凑，适配早期作坊、工地等狭小作业空间的安装使用需求；所有回转部件的边缘均做圆弧过渡处理，避免操作过程中剐蹭操作人员，外露的齿轮啮合位置也预留了足够的安全间隙，降低操作时的安全风险。
