达芬奇手稿复原球状蠕虫传动机构

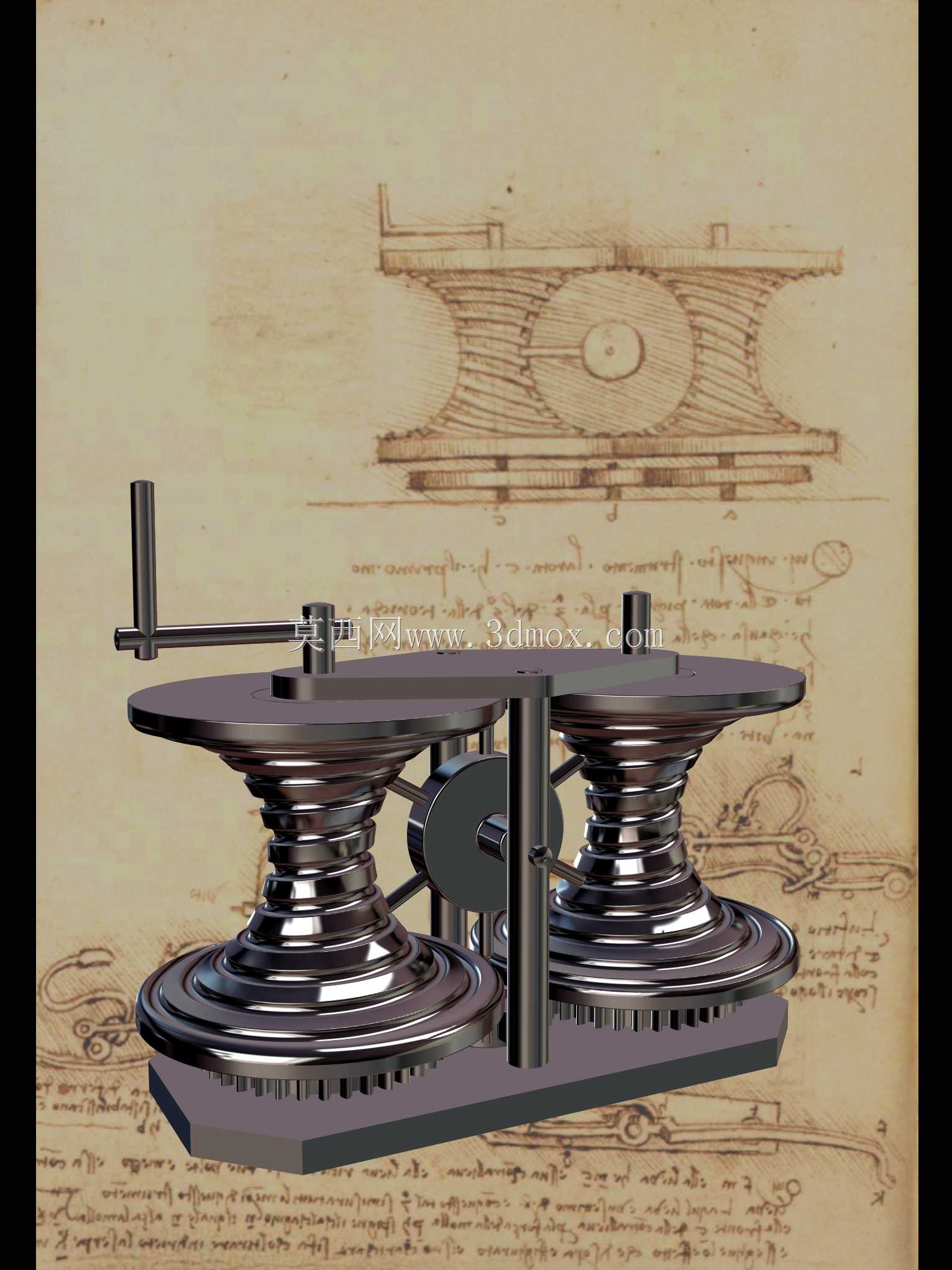

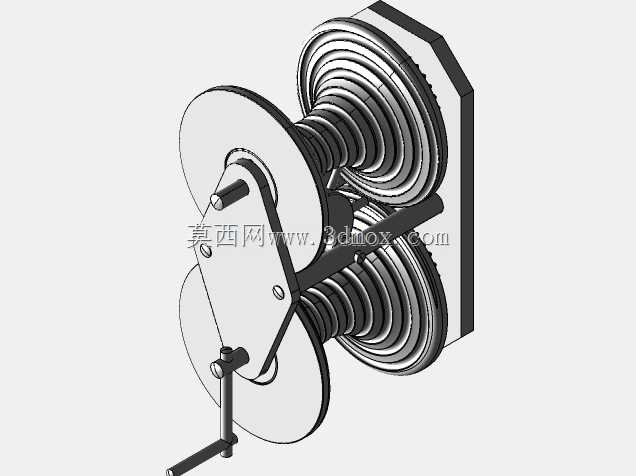

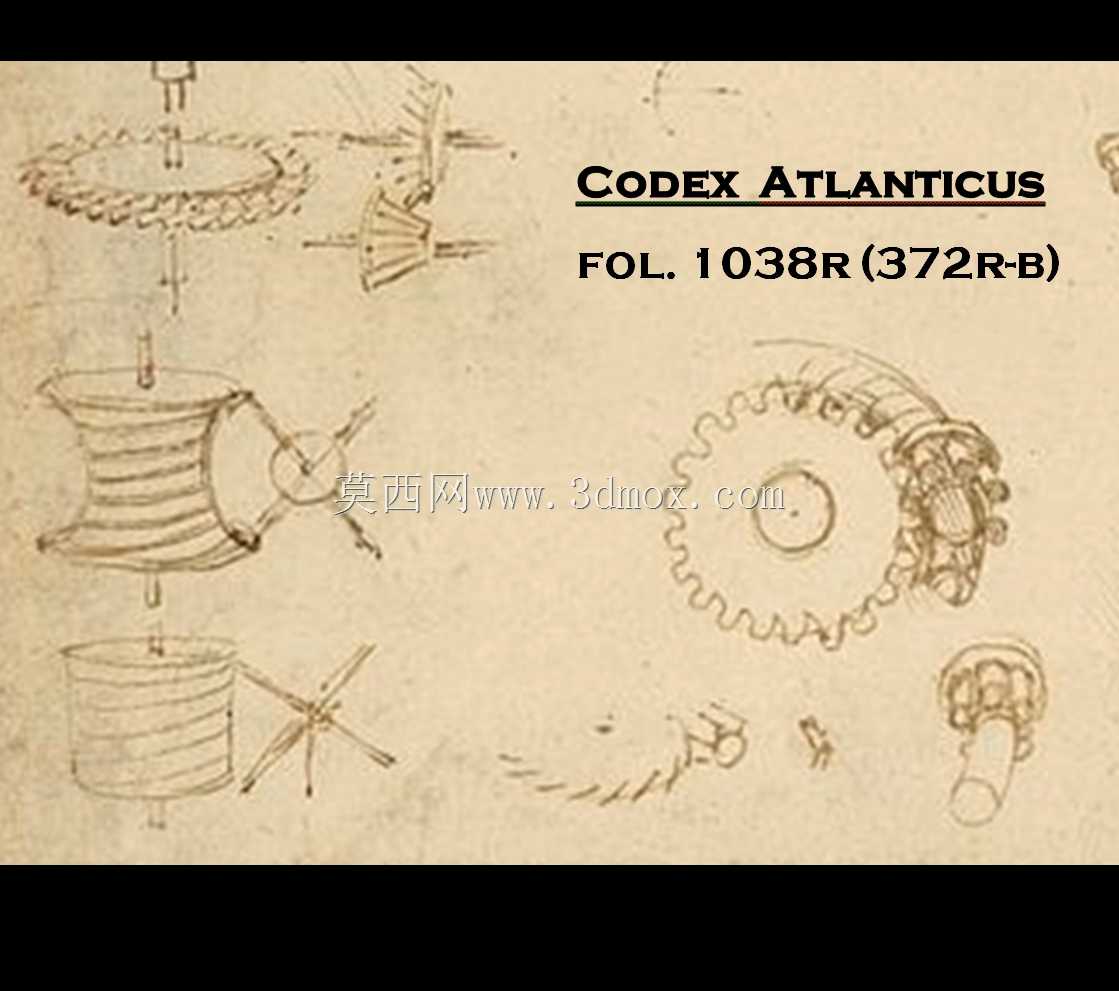

该传动机构复刻自达芬奇手稿中的经典机械构想，整体采用对称双鼓轮同轴布局，核心通过蜗杆与底部齿圈的啮合实现动力传递，可将手摇曲柄输入的回转运动，转化为双鼓轮的同步差速转动，适配早期机械装置中需要双向等速输出、同时完成绕线或牵引作业的场景。从实际应用场景来看，这类机构最初的设计构想可应用于古代起重牵引装置、缆绳收放设备或是早期纺织机械的张力调节单元，依靠双鼓轮的曲面轮廓，能够在收卷柔性缆索时自动实现排线规整，避免缆绳堆叠卡滞，相比传统单卷筒收线结构，可有效降低缆索磨损，延长牵引索具的使用寿命。从功能特性来看，机构采用手摇输入设计，曲柄设置于机构侧上方，操作时无需额外动力源即可完成作业，蜗杆传动自带的自锁特性，可在停止摇转时自动锁止输出端，避免负载反向拖动导致机构回转，提升作业过程的安全性；双鼓轮采用变径曲面设计，转动过程中可随鼓轮直径变化自动调整输出线速度，匹配牵引作业中启动阶段低速大扭矩、运行阶段高速低负载的动力需求。设计思路上完全遵循达芬奇手稿中的机械逻辑，将齿圈集成于底部安装基座的上沿，既缩减了整体机构的竖向安装空间，又通过低位布置的传动齿副降低了整体重心，提升机构运行时的稳定性；支撑立柱采用对称布置，分别位于双鼓轮的内侧与外侧，既保证鼓轮转动时的支撑刚度，又预留出足够的缆绳缠绕空间，避免结构件与运动的缆索发生干涉。外形尺寸与安装边界方面，整体机构采用矩形平板安装底座，底座边缘预留有固定安装孔位，可直接通过螺栓固定于木质或金属工作台面，无需额外定制安装支架；双鼓轮的最大外沿直径小于底座宽度，手摇曲柄的转动半径未超出底座的横向边界，安装时仅需预留曲柄操作的手部活动空间即可，整体结构紧凑，可作为独立功能单元嵌入到各类古典复原机械、科普展示装置或是小型牵引设备中，也可作为机械原理教学的具象演示载体，直观展示早期齿轮蜗杆传动的设计智慧，帮助学习者理解变径卷筒的传动特性与自锁蜗杆的应用优势。
