高精度工业级无刷伺服电机三维结构

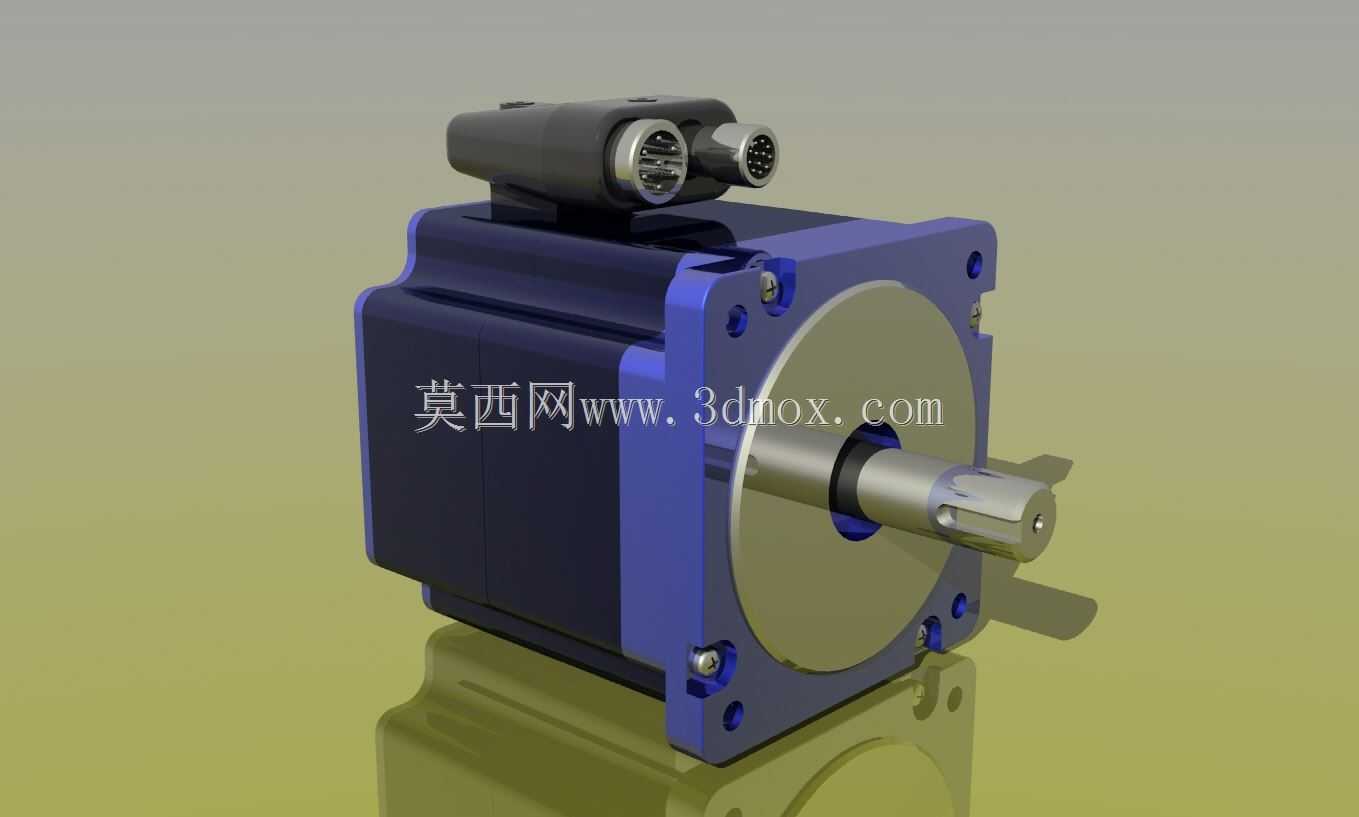

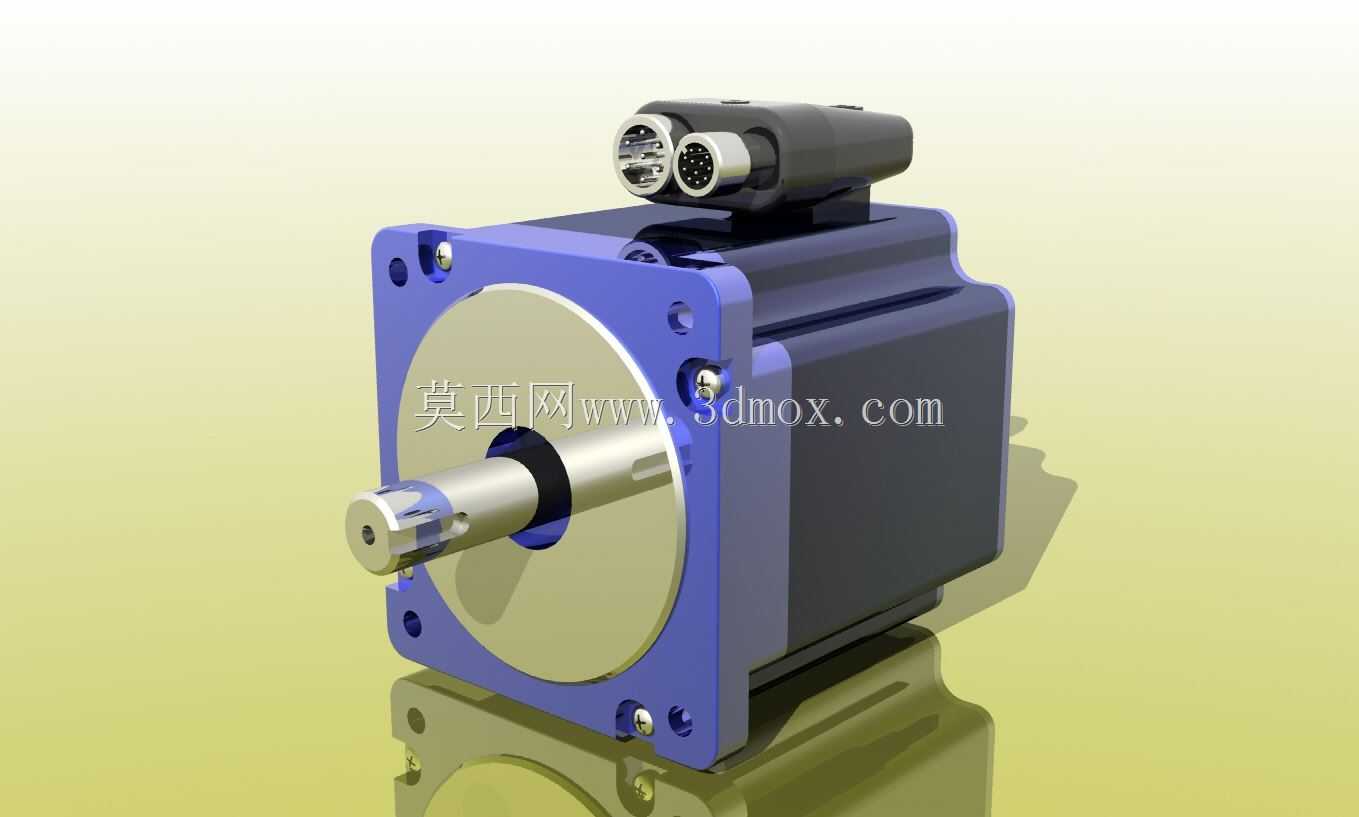

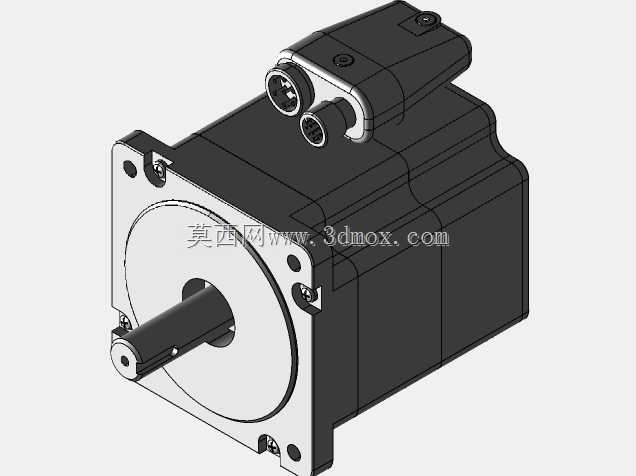

这款无刷伺服电机的三维结构，完全围绕工业自动化场景的实际使用需求搭建，可广泛适配数控加工设备的进给轴驱动、工业机器人关节动力输出、自动化生产线的精准位移执行、包装机械的定长送料驱动、电子制造设备的高精度点位运动等核心场景，是高端装备实现精准运动控制的核心动力部件。从实际用途来看，该结构可实现高精度的转速、转矩、位置闭环控制，相比传统有刷电机，不存在碳刷磨损带来的维护需求与寿命短板，能够在长时间连续运行的工况下保持稳定的动力输出，满足工业场景高可靠性、长周期运行的使用要求。在功能特性的设计上，该结构还原了无刷伺服电机的核心组成：后端集成了双航空插头结构，分别对应动力供电与编码器信号传输，能够有效屏蔽工业现场的电磁干扰，保证位置反馈信号的稳定传输；前端输出轴采用带键槽的阶梯轴设计，可通过键连接实现与负载的刚性传动，避免大转矩输出下的轴连接打滑问题；端盖位置预留了均匀分布的安装螺孔，可适配标准法兰安装方式，保证电机与设备安装面的贴合精度。设计思路上完全遵循工业伺服电机的工程化逻辑，整体采用方形机座结构，相比圆形机座能够更好地利用安装空间，机壳表面设计有散热筋结构，可在电机高负载运行时快速导出绕组产生的热量，避免过热导致的转矩衰减与寿命折损；前端轴承位与输出轴的同轴度公差按照精密传动要求设计，可保证电机高速运行时的径向跳动控制在极小范围内，满足高精度传动的需求。从安装边界来看，该结构还原了标准法兰安装伺服电机的尺寸逻辑，前端法兰的安装孔位呈对角对称分布，输出轴的伸出长度、轴径尺寸、键槽规格均匹配通用伺服电机的安装标准，用户在进行设备结构设计时，可直接参考该模型的外形尺寸预留安装空间，无需额外调整安装位的适配结构；电机整体的轴向长度与径向尺寸经过合理配比，既保证了内部定子、转子、编码器的安装空间，又尽可能压缩了无效体积，能够适配安装空间紧凑的设备场景。机座与端盖的连接采用内六角螺钉紧固的结构，既保证了壳体的连接强度，又不会让螺钉突出机座表面影响安装贴合；后端的接线接头采用侧向出线设计，可避免轴向出线带来的安装空间占用，方便设备内部的线缆排布。
