130ST系列交流伺服电机结构设计

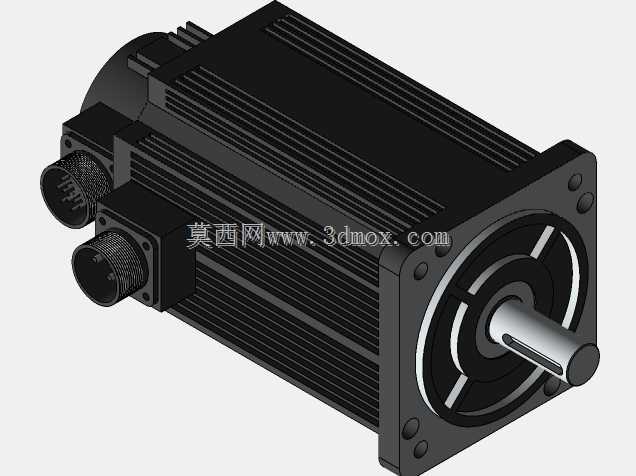

这款130ST规格的交流伺服电机，是面向中高端工业自动化传动场景打造的动力执行部件，广泛适配数控加工设备进给轴驱动、工业机器人关节动力输出、自动化包装机械主传动、纺织机械张力控制、电子制造设备精准位移驱动等对转速稳定性、扭矩输出精度有严苛要求的工况场景，能够在高速运转状态下保持极低的转矩波动，为整套设备的运行精度提供核心动力支撑。从实际用途来看，该款伺服电机可在位置控制、速度控制、转矩控制三种核心模式下切换运行，既可以配合运动控制器完成毫米级甚至微米级的精准定位动作，也可以在恒转矩输出场景下为负载提供稳定的动力输出，还能根据负载变化实时调整转速，适配卷绕、张力控制这类动态负载变化的生产工序。在功能特性设计上，这款电机采用高磁能积的永磁体转子结构，相比同功率等级的异步伺服电机具备更高的功率密度，额定工况下可输出15N·m的稳定转矩，额定转速设定为1500rpm，峰值转矩可支撑短时间的过载运行，满足设备启停、急加减速过程中的瞬时大扭矩需求；机身外壳采用一体化拉伸铝型材结构，表面设计有密集的轴向散热筋，能够在自然风冷条件下快速带走绕组产生的热量，保证电机长时间连续运行时的温升控制在绝缘等级允许范围内，避免高温退磁影响使用寿命。从设计思路层面，这款电机采用方形法兰安装结构，130机座号的尺寸设定兼顾了安装空间占用与输出扭矩的平衡，前端盖采用高精度轴承室设计，搭配深沟球轴承与角接触轴承的组合支撑结构，既可以承受输出轴径向的负载力，也能抵消部分轴向窜动，保证输出轴的回转精度控制在极小的公差范围内；机身侧部设计有两个独立的航空插头接口，分别对应动力绕组接线与编码器信号接线，避免动力线与信号线之间的电磁干扰，保证位置反馈信号的传输稳定性，编码器采用高分辨率的光电编码结构，能够实时反馈转子的实时位置与转速信息，为驱动器的闭环控制提供精准的信号依据。在外形尺寸与安装边界方面，这款电机的方形安装法兰采用行业通用的130机座安装孔位标准，安装孔距、轴伸直径、键槽尺寸均符合通用伺服电机的安装互换要求，输出轴采用带平键的圆柱轴伸结构，可直接搭配联轴器、同步带轮、行星减速机等通用传动部件完成装配，无需额外定制转接结构；机身整体长度根据功率与扭矩参数做了优化设计，在保证绕组与磁钢安装空间的前提下尽可能压缩轴向尺寸，适配安装空间紧凑的设备布局需求，接线插头采用侧向出线设计，相比尾部出线的结构能够进一步缩小轴向安装所需的预留空间，方便设备内部的走线布局。
