NEMA8规格微型步进电机结构设计

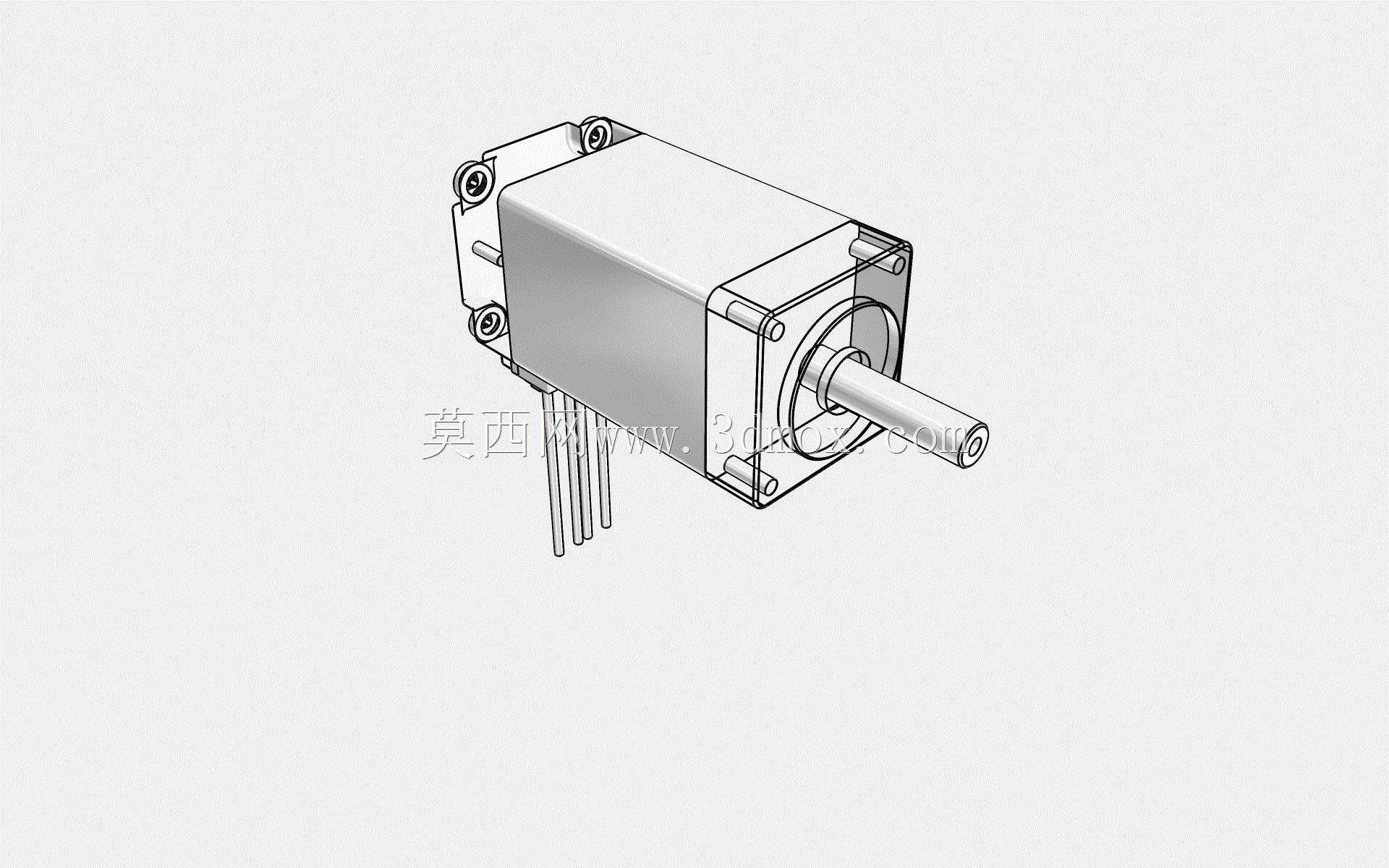

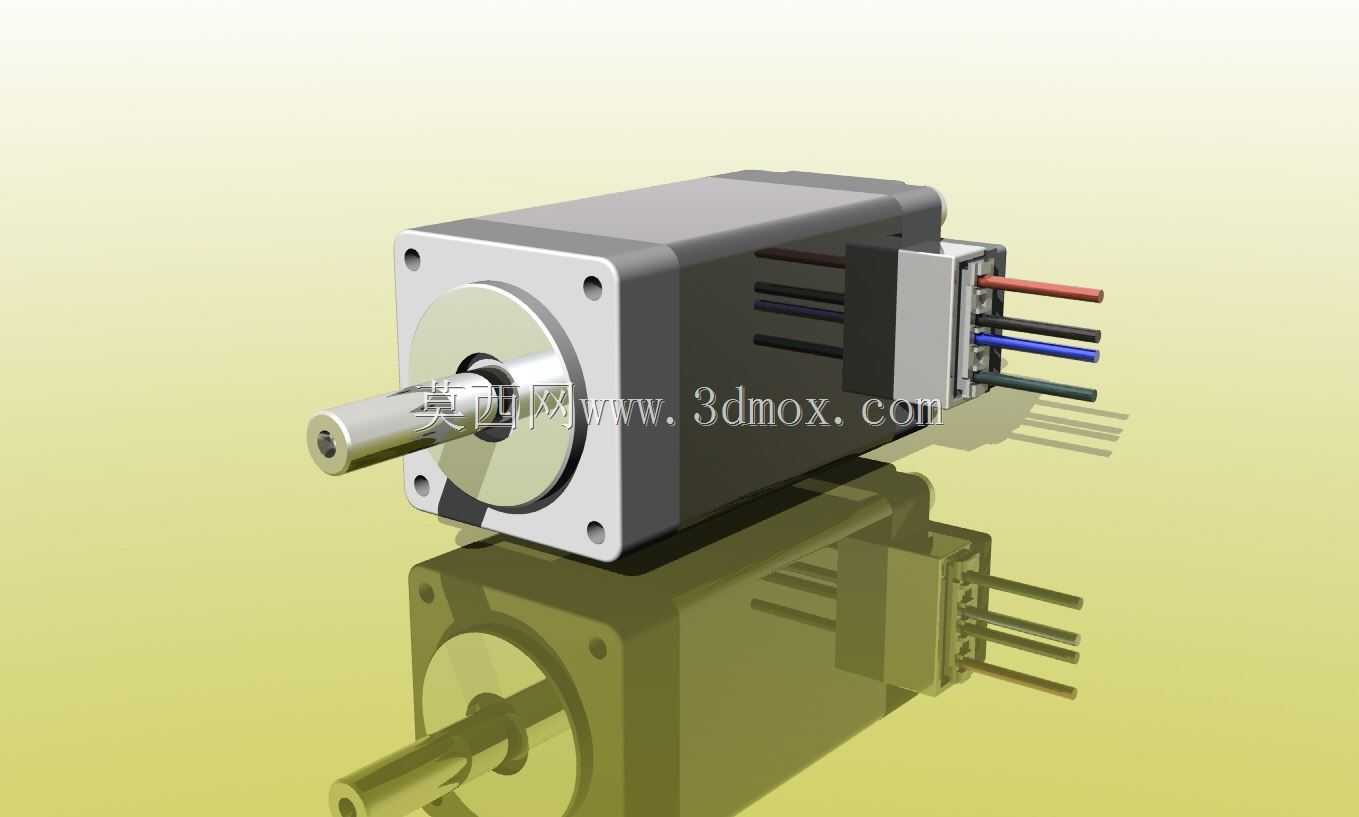

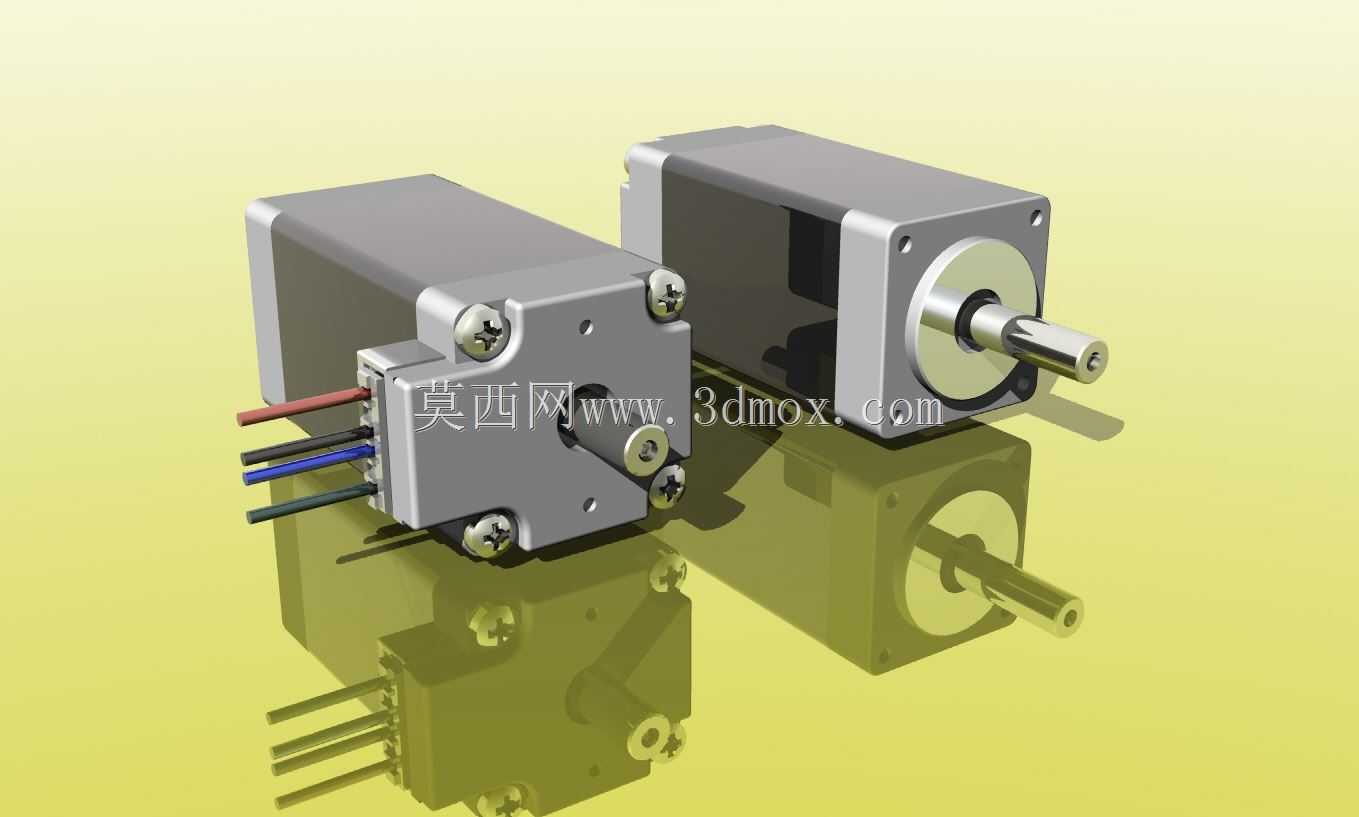

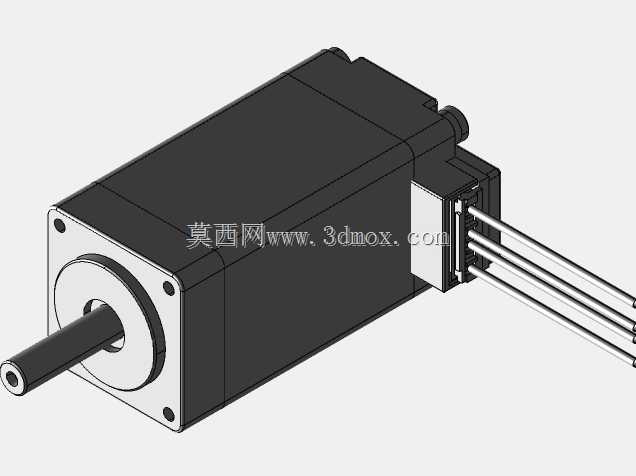

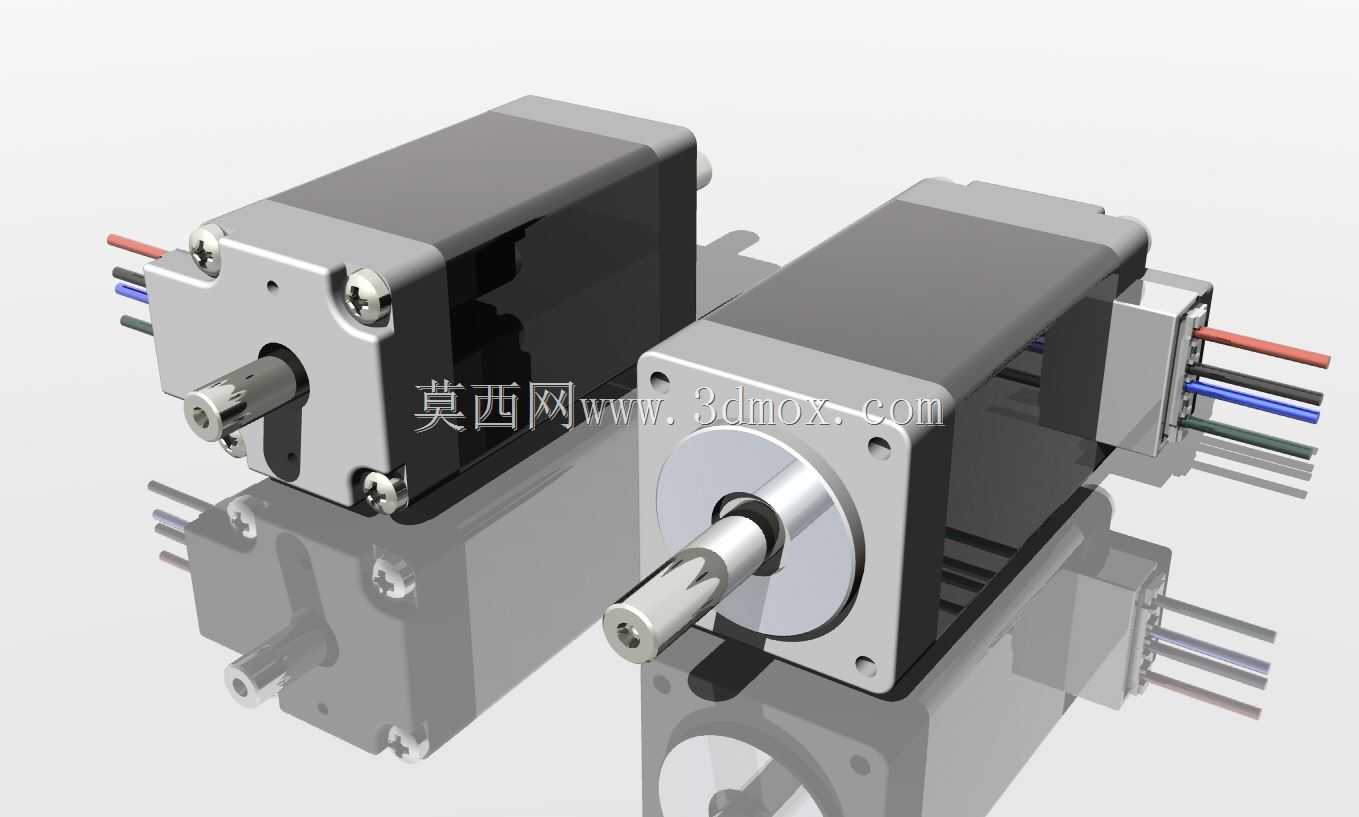

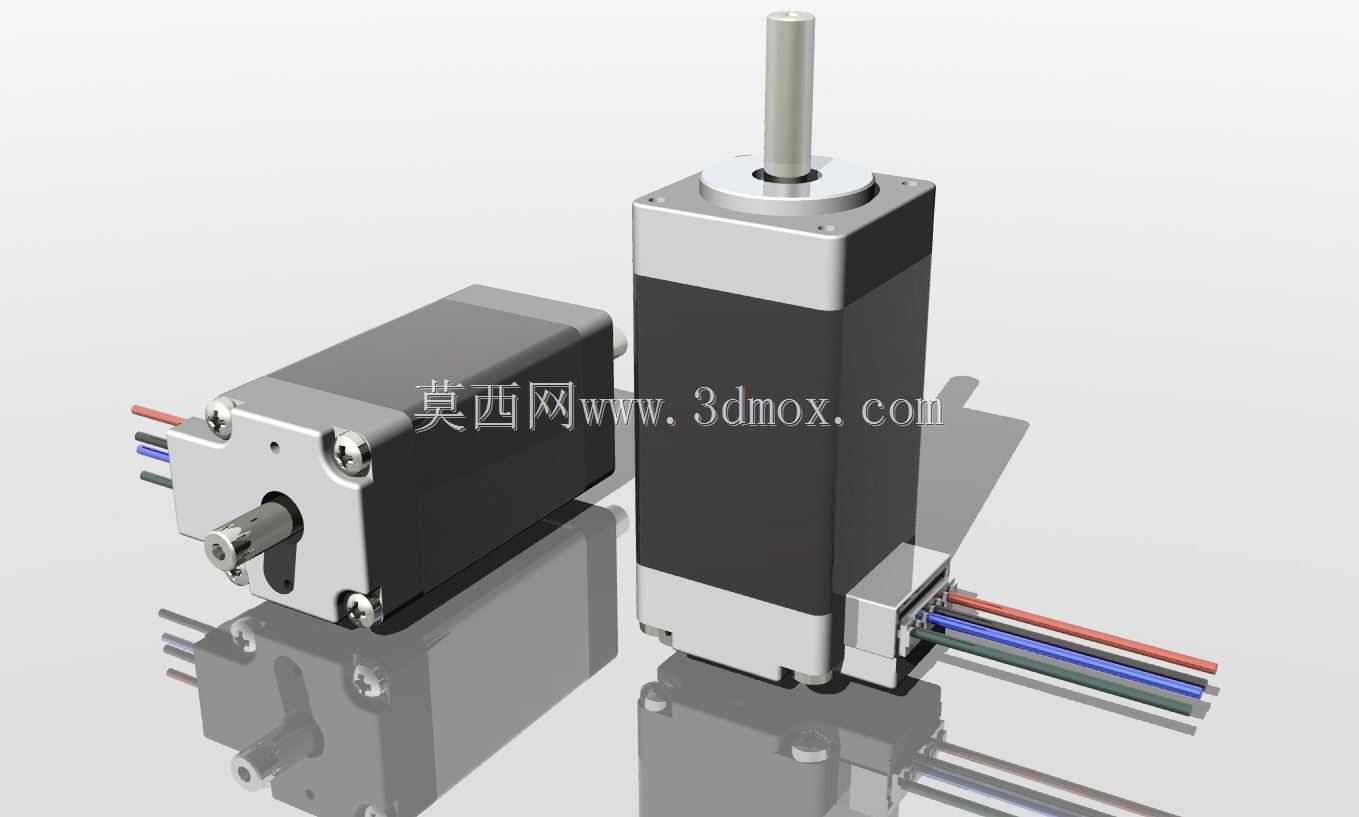

这款NEMA8规格的微型步进电机，是面向狭小安装空间内精密位移控制场景开发的执行元件，目前广泛应用在桌面级精密检测设备、小型光学调焦机构、医疗采样移液器、微型3D打印挤出机构、电子元件表面贴装的微型送料模组等对安装体积、控制精度有严苛要求的领域，作为整套设备的动力输出核心，它能够将电脉冲信号精准转化为对应角位移，无需额外的位置反馈元件即可实现开环状态下的精准定位，大幅简化配套控制系统的搭建成本。从实际使用场景来看，这类小尺寸步进电机常被布置在设备内部空间局促的位置，既要承担持续的低转速扭矩输出，也要适配频繁启停、正反转切换的工作工况，因此在结构设计上做了多维度的优化：电机本体采用方形端盖搭配叠压硅钢片定子的经典结构，前端输出轴做了D型切边处理，能够与配套的同步轮、联轴器实现无相对滑动的紧密配合，避免传动过程中出现回程间隙影响定位精度；尾部出线端做了分色线序标识，红、蓝、黑等不同颜色的引线对应不同的相序，能够帮助现场装配人员快速完成接线，减少错接导致的电机堵转、扭矩不足问题。在安装边界设计上，这款电机严格遵循NEMA8安装尺寸规范，端盖安装孔位的中心距、输出轴的伸出长度与轴径、电机本体的截面尺寸都做了统一的尺寸约束，能够直接适配市面上同规格的标准安装支架、减速箱附件，无需额外做安装位的二次加工；电机本体的外壳做了哑光硬质氧化处理，既能够提升长期运行过程中的散热效率，也可以在工业车间多粉尘、少量凝露的环境下避免外壳锈蚀，延长设备的无故障运行周期。设计过程中针对这类微型电机容易出现的低速振动问题，对定子齿槽的角度做了优化，细分驱动状态下的运行平稳性相比同尺寸普通步进电机有明显提升，即使在每分钟几十转的低转速工况下，也不会出现明显的共振抖动，能够满足光学检测、精密移液这类对运行平稳度要求极高的场景需求；同时电机内部的轴承选用了低摩擦的微型深沟球轴承，输出轴的径向跳动量控制在极小的范围内，搭配高精度的装配公差，能够保证长期运行过程中输出轴的同轴度，避免带动负载时出现偏磨、异响等问题。
