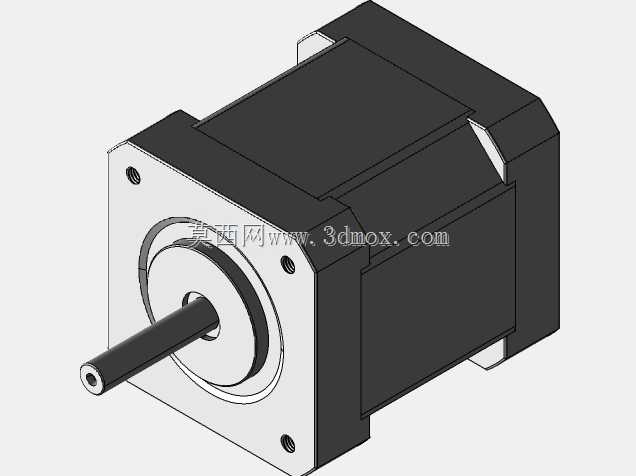

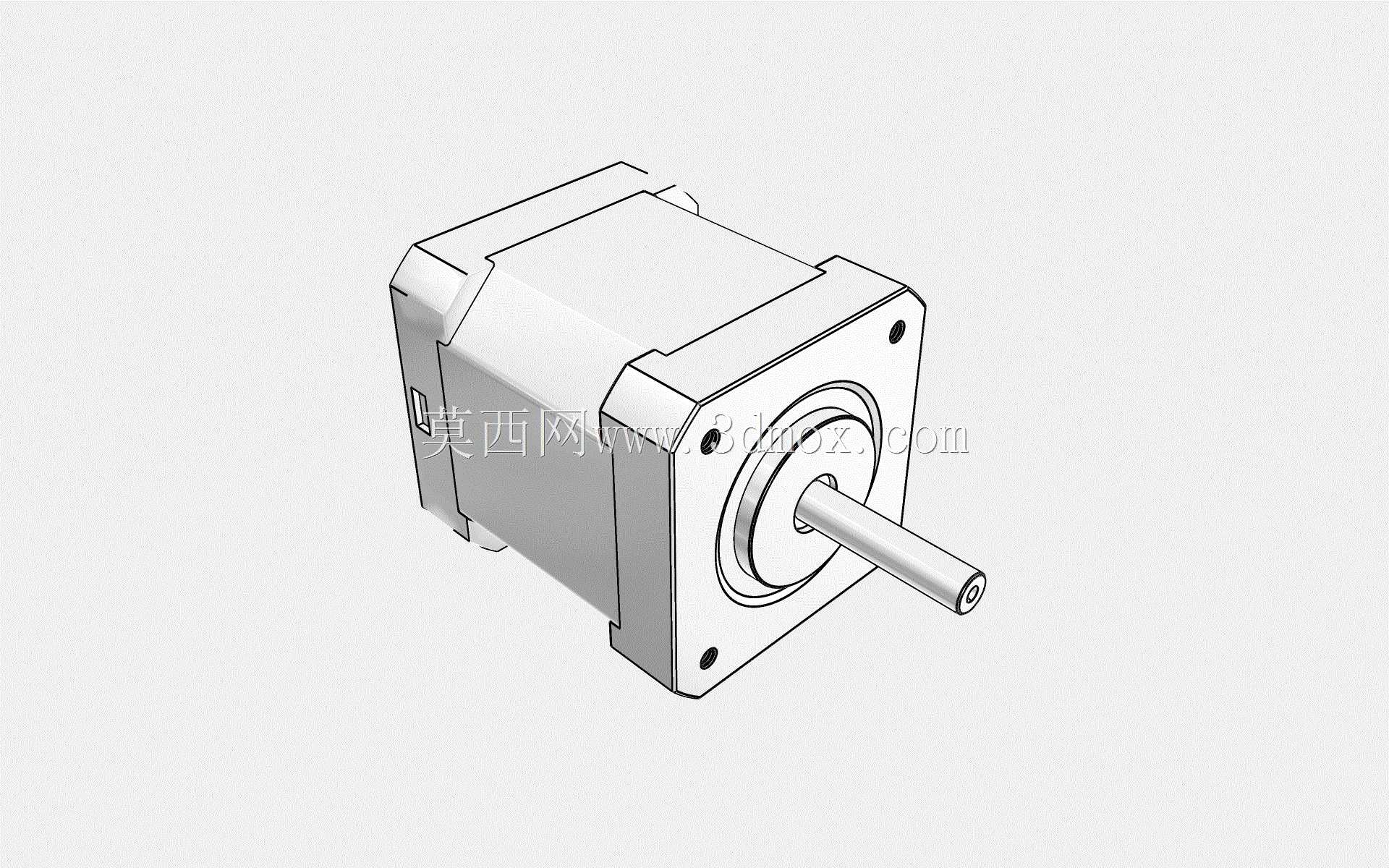

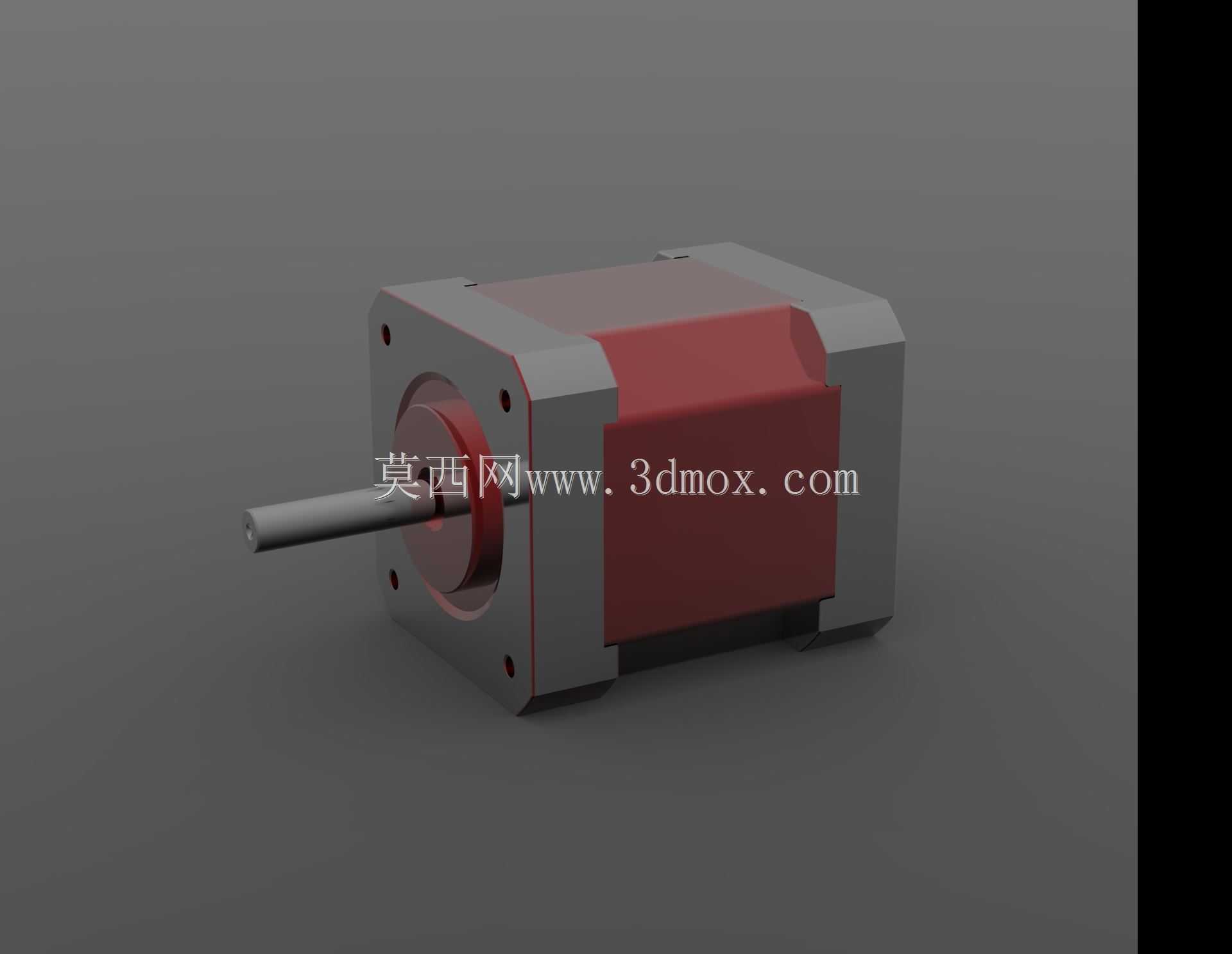

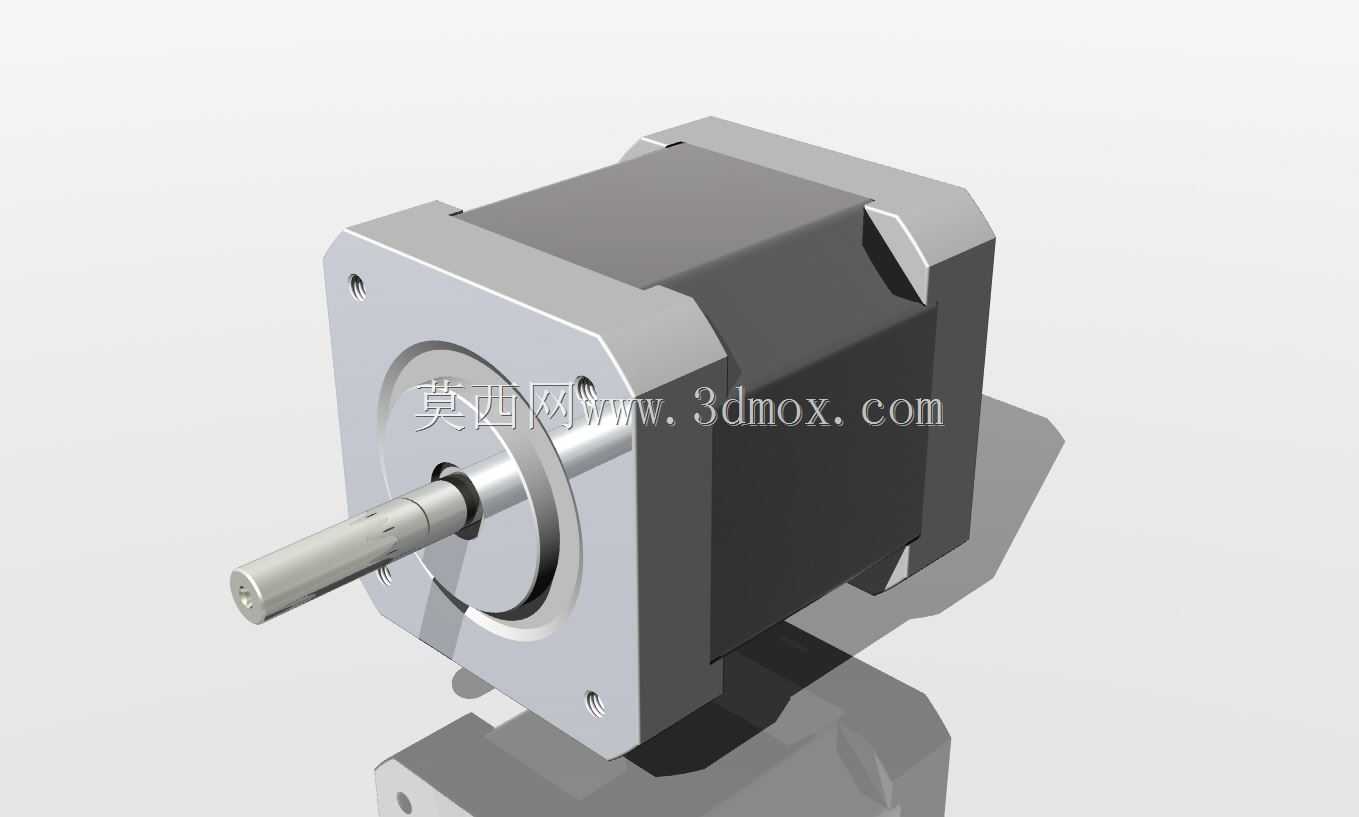

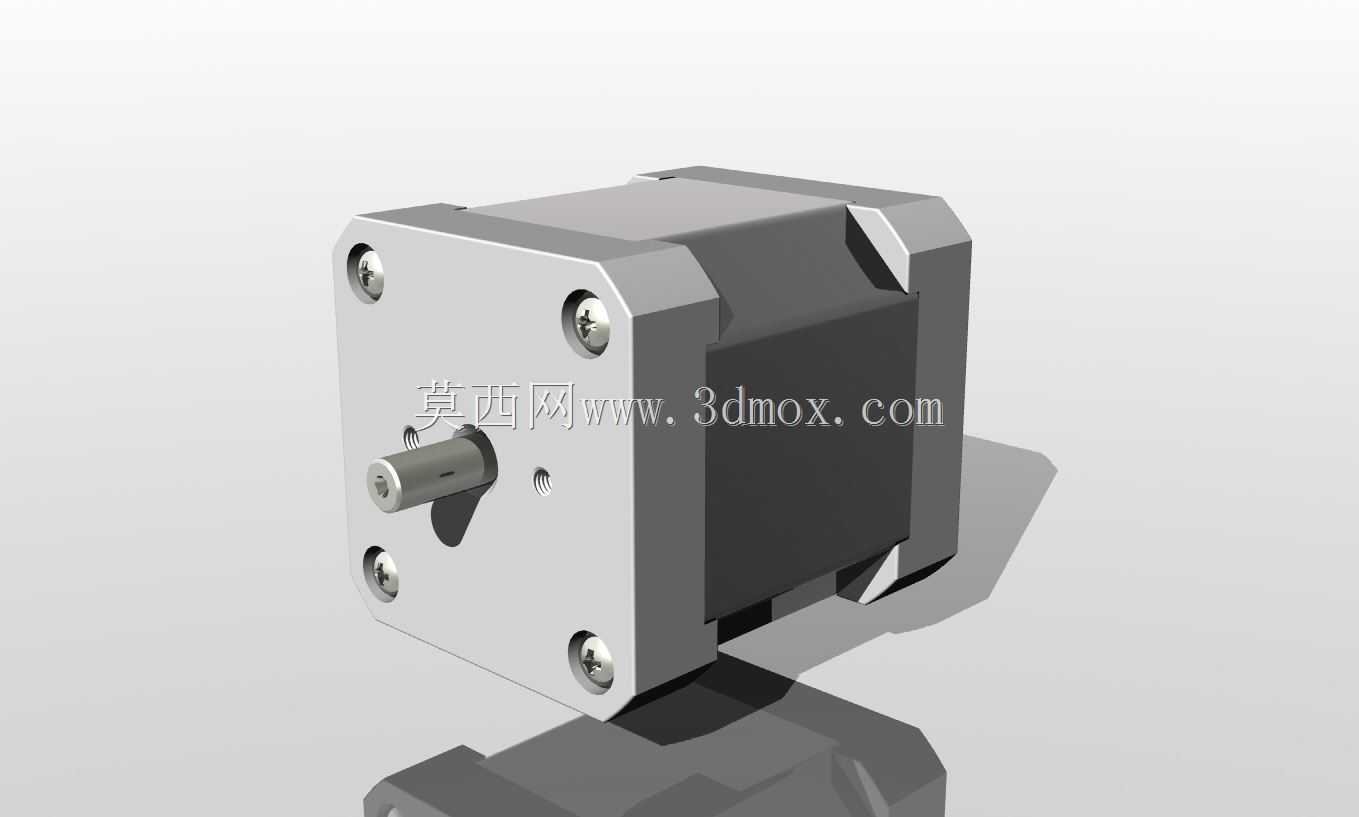

NEMA17规格步进电机高精度三维结构

这款NEMA17规格的步进电机，是工业自动化传动系统中应用极为广泛的动力执行元件，常见于桌面级3D打印机的轴系驱动、小型数控雕刻机的进给传动、自动化生产线的点位移位机构、智能安防设备的云台转动模块，以及各类小型非标自动化设备的精准位移控制场景中，能够在开环控制条件下实现精准的角位移输出，无需额外加装位置反馈装置即可完成稳定的步距角传动，大幅降低小型自动化设备的搭建成本与控制复杂度。从实际功能特性来看，该款步进电机采用混合式步进结构设计，输出轴采用精加工圆柱轴型，轴端预留的平面定位结构可直接与同步轮、联轴器、齿轮等传动件完成锁紧配合，避免高速运转过程中出现传动打滑的问题；机身采用方形端盖搭配叠压硅钢片定子的组合结构，端盖表面做了平整化处理，四个角位预留的标准安装孔位完全适配NEMA17安装规范，能够直接与对应规格的电机支架、设备安装面板完成对位固定，无需额外制作转接板件。在设计思路层面，这款模型完整还原了量产步进电机的结构边界：前端盖的轴承安装位、定子绕组的排布空间、后端盖的出线位置都按照实际量产产品的尺寸比例进行还原，既保留了外观的结构辨识度，也明确了各部分的安装干涉边界，能够直接用于设备整体装配的干涉校验环节。从安装尺寸边界来看，该电机的方形安装面边长符合NEMA17系列的标准尺寸规范，输出轴的伸出长度、轴径尺寸都匹配常规小型传动件的适配范围，机身长度对应常规扭矩版本的尺寸规格，在设备布局设计时，可直接参考模型的外轮廓预留安装空间，同时兼顾接线端的走线空间预留，避免实际装配时出现结构干涉、走线弯折半径不足等问题。在实际设备运行过程中，这类步进电机依靠脉冲信号完成角位移控制，每接收到一个驱动脉冲即可转动固定的步距角，搭配对应的驱动器细分设置后，可实现更高精度的微小位移输出，能够满足小型自动化设备对于定位精度、低速运转稳定性的核心需求，其方正的机身结构也更便于在紧凑的设备空间内完成固定安装，不会出现圆形电机固定时容易偏转移位的问题。
