TypeC母端电缆连接插头结构设计

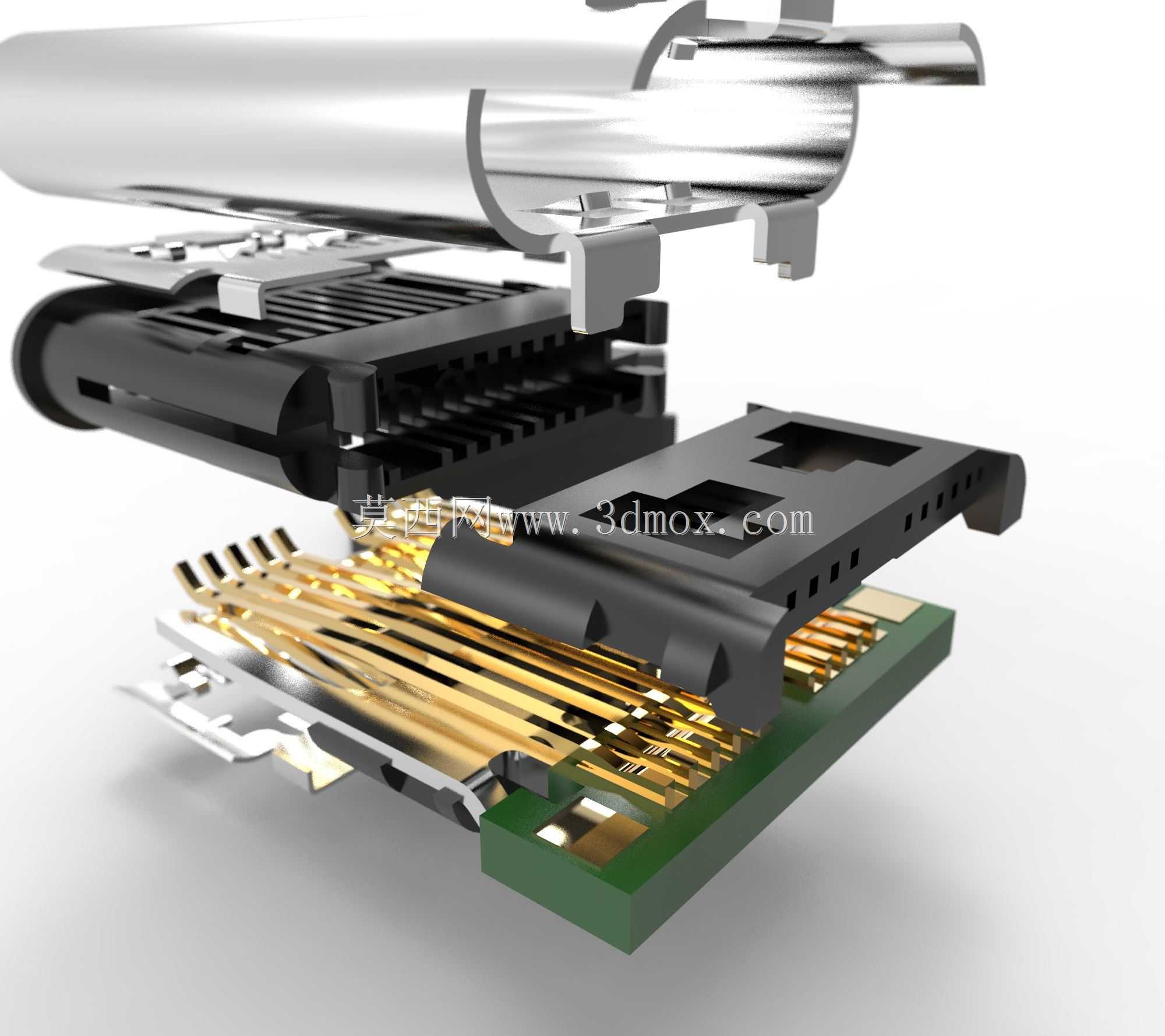

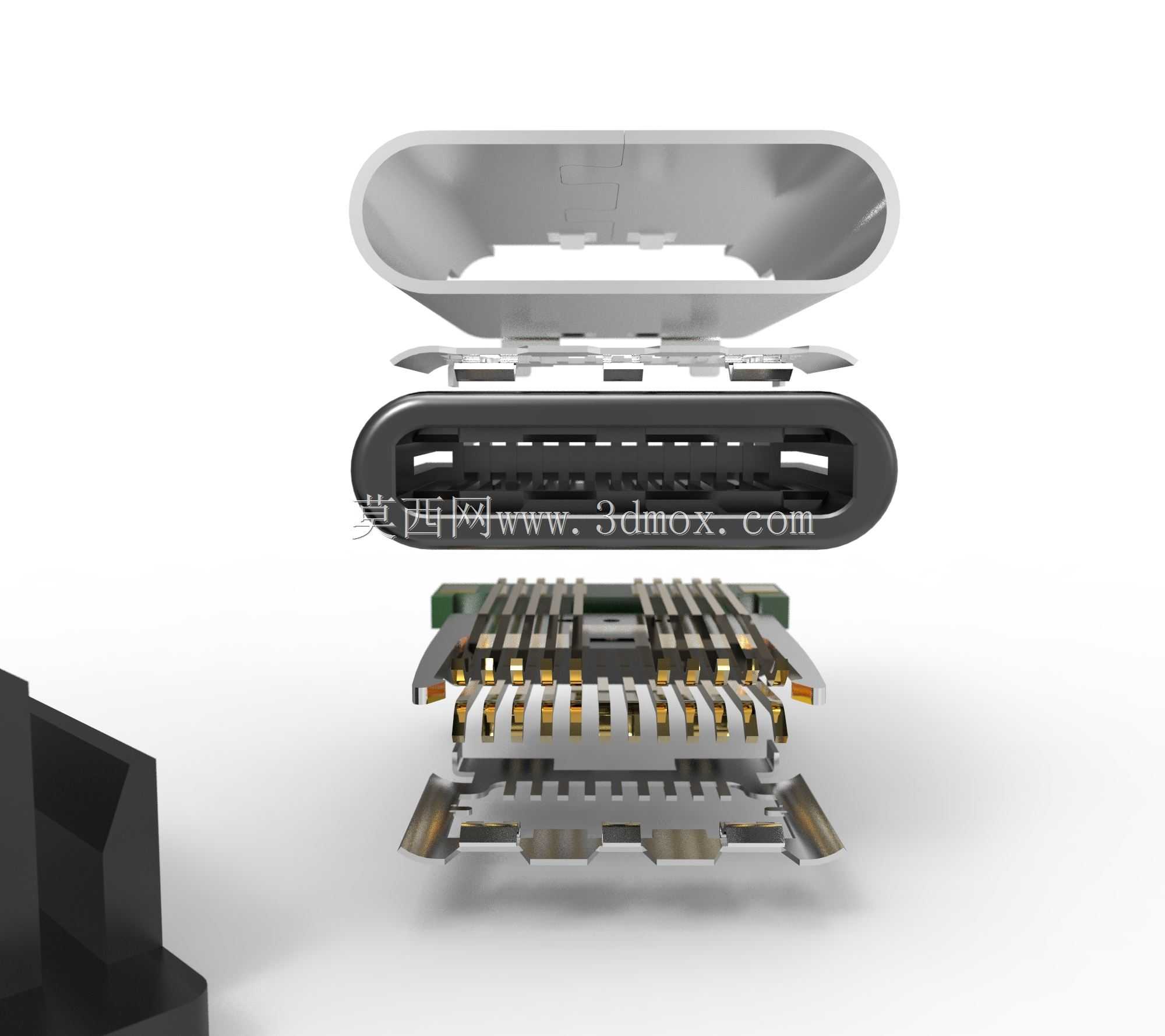

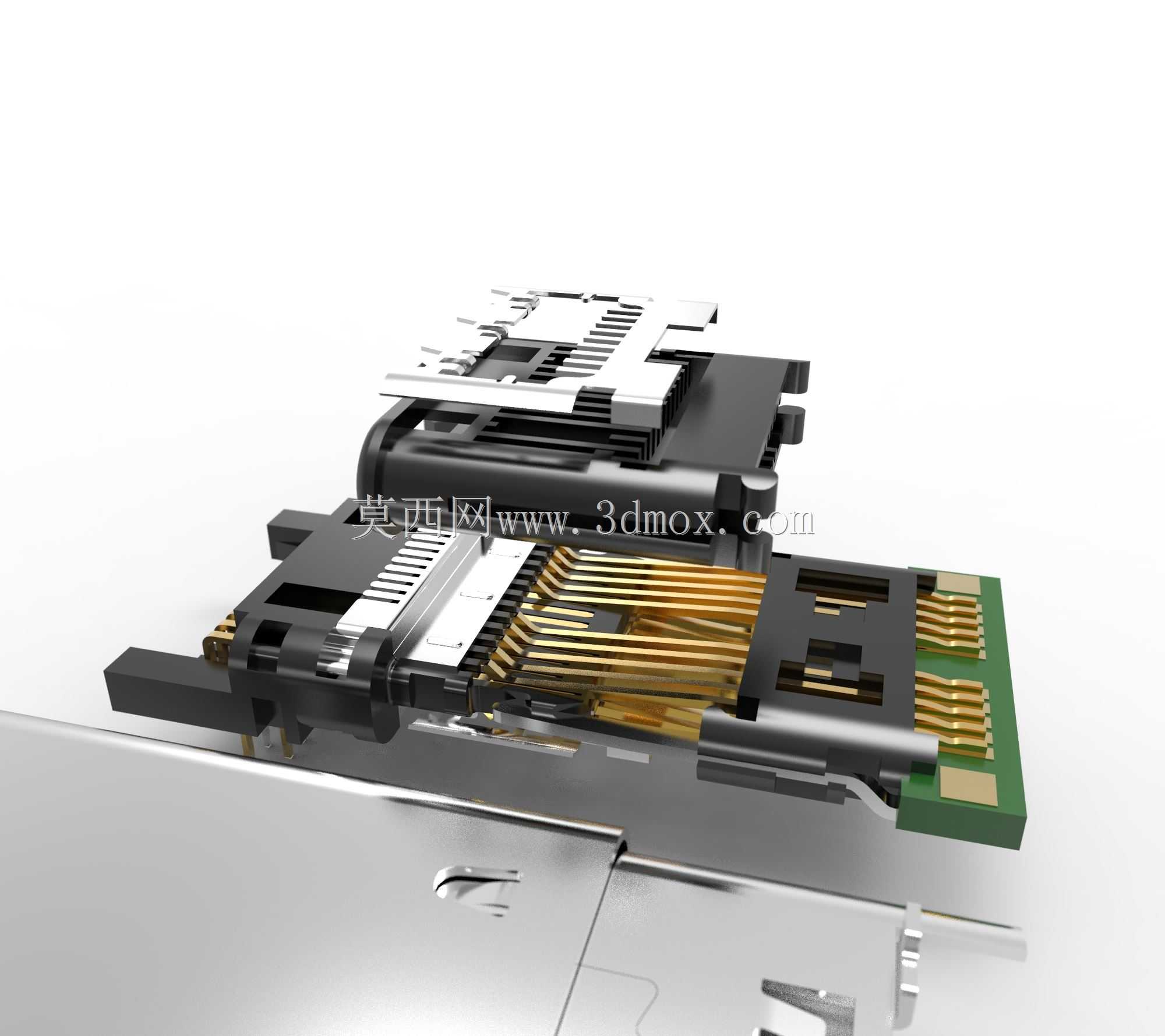

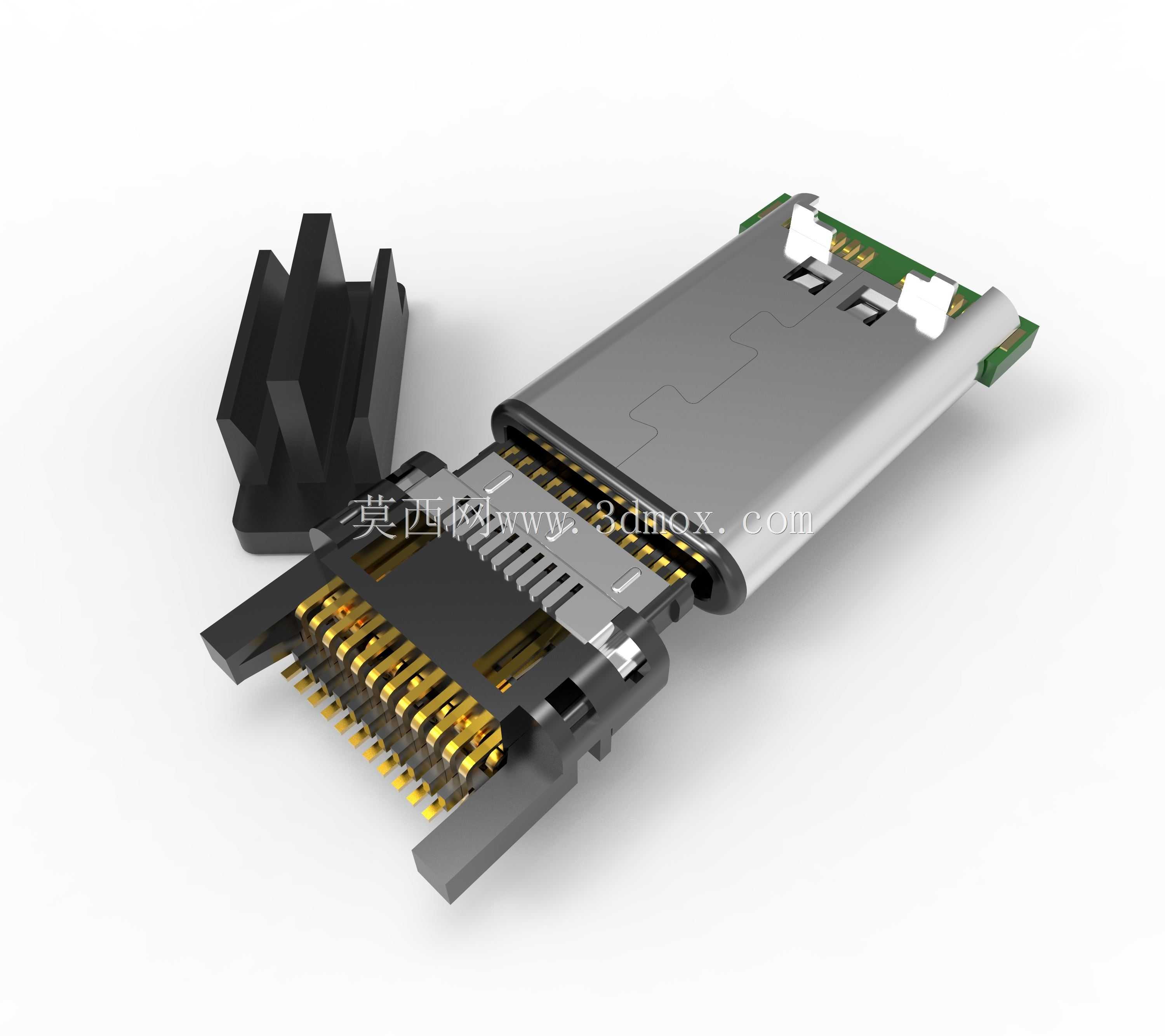

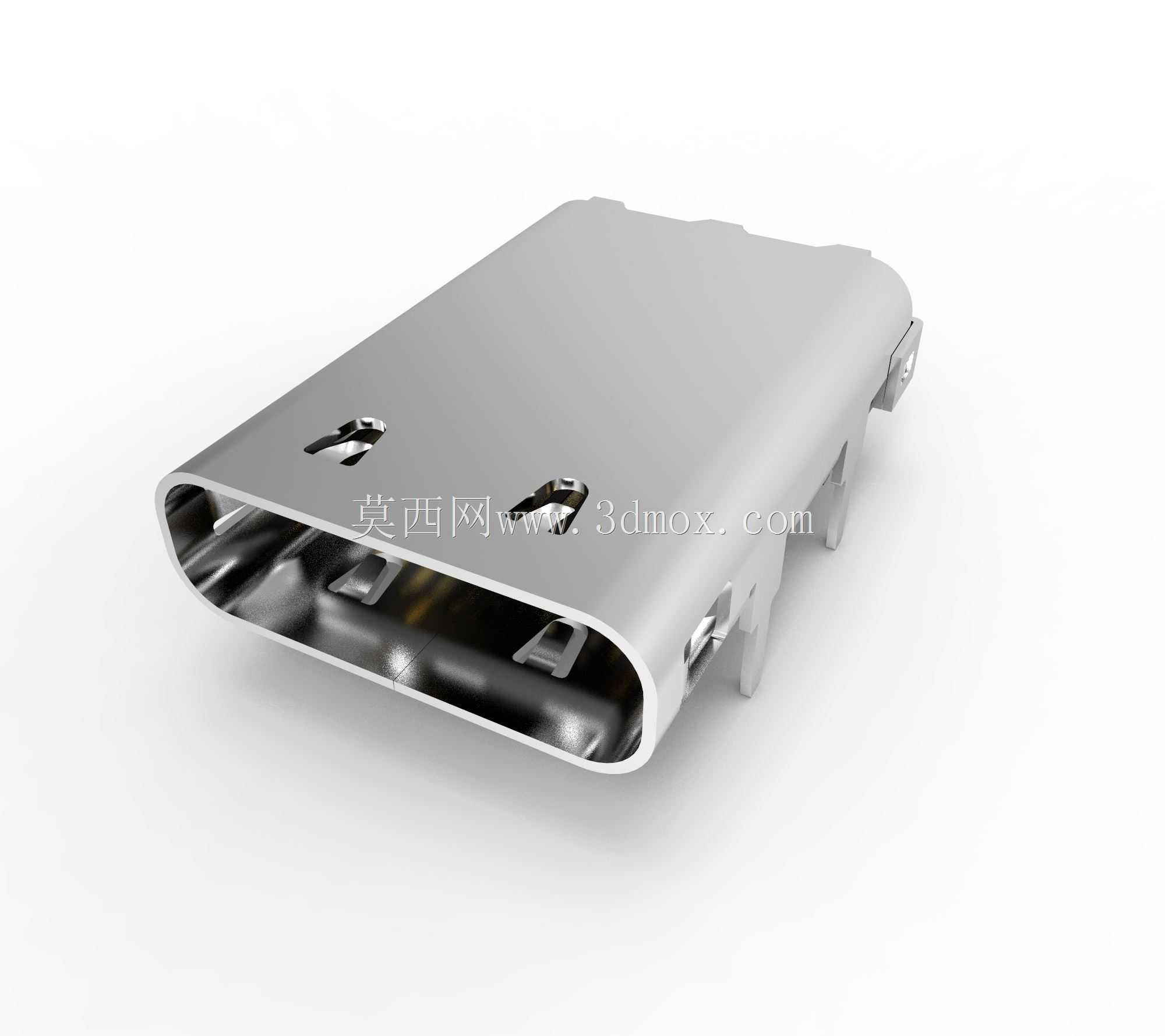

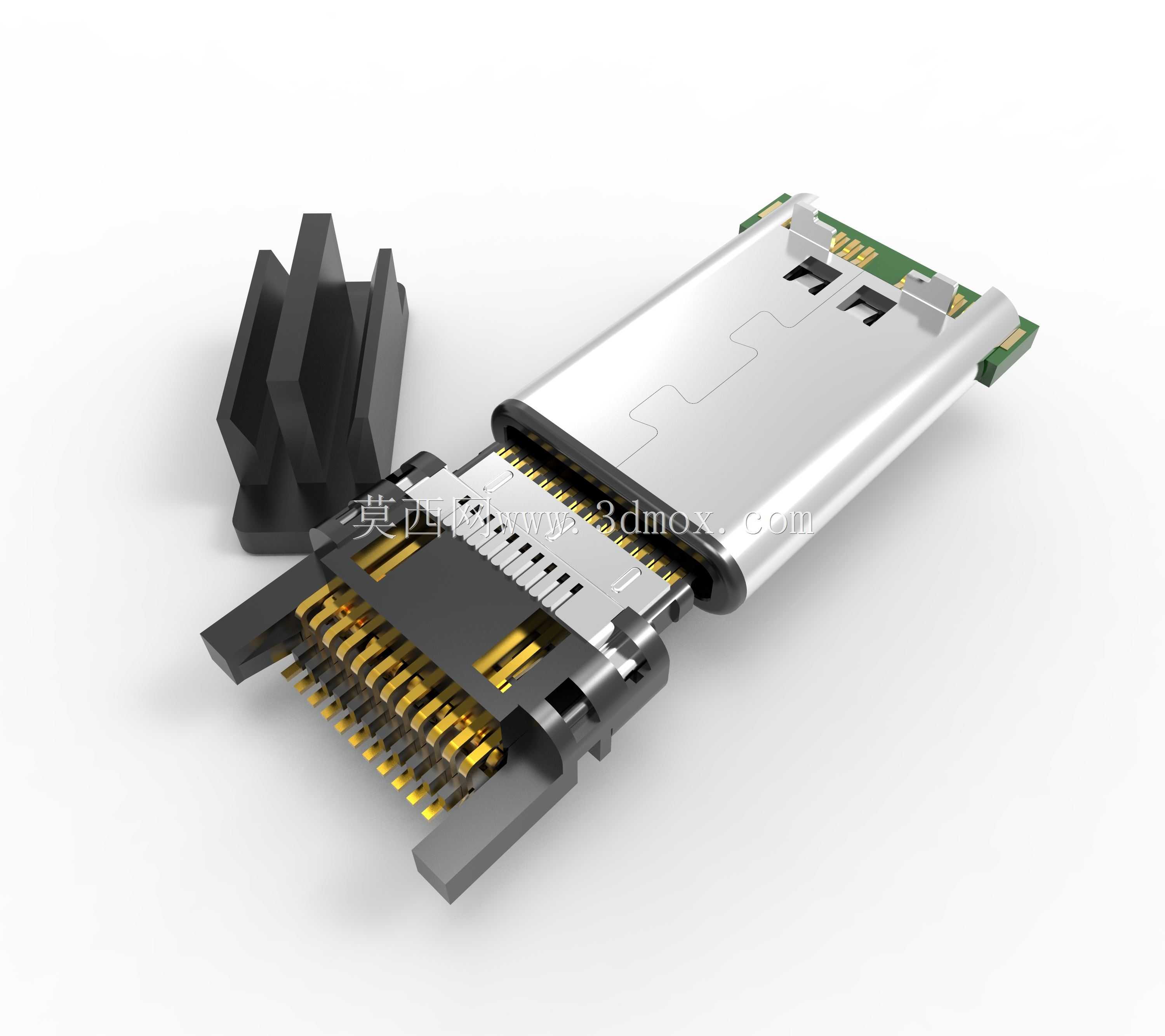

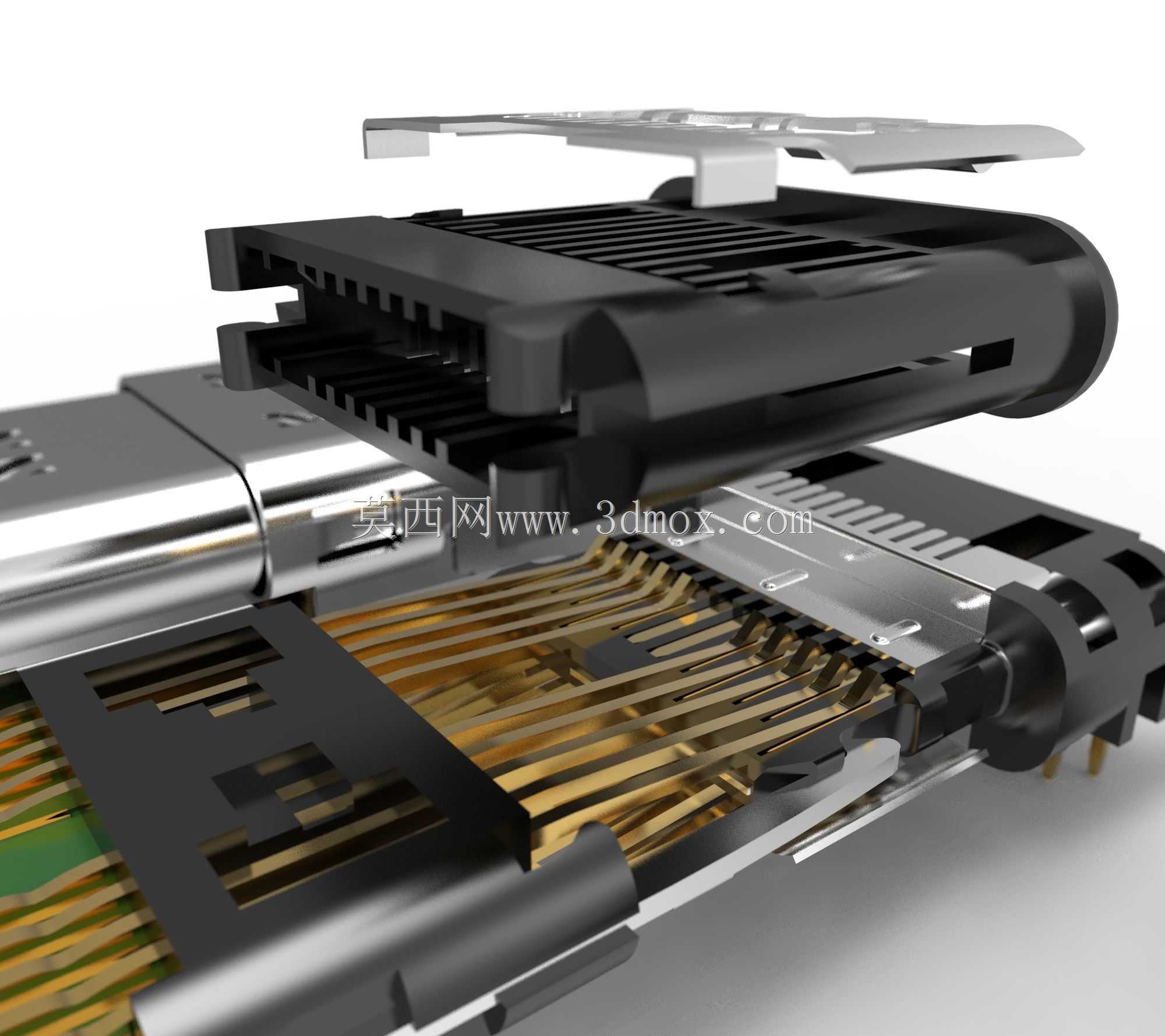

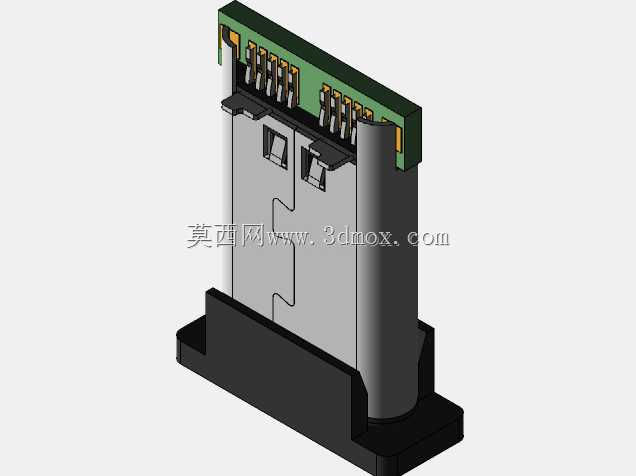

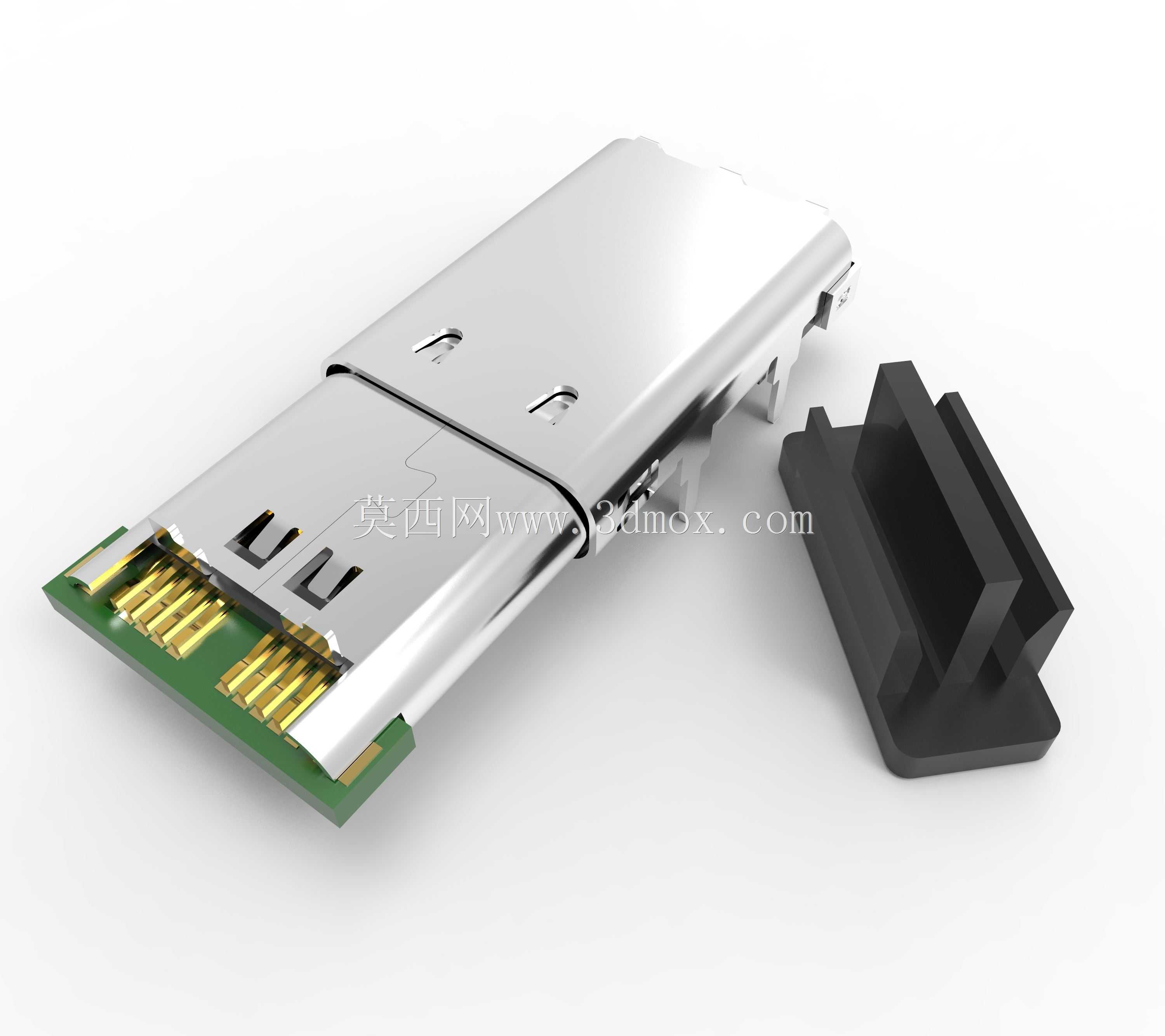

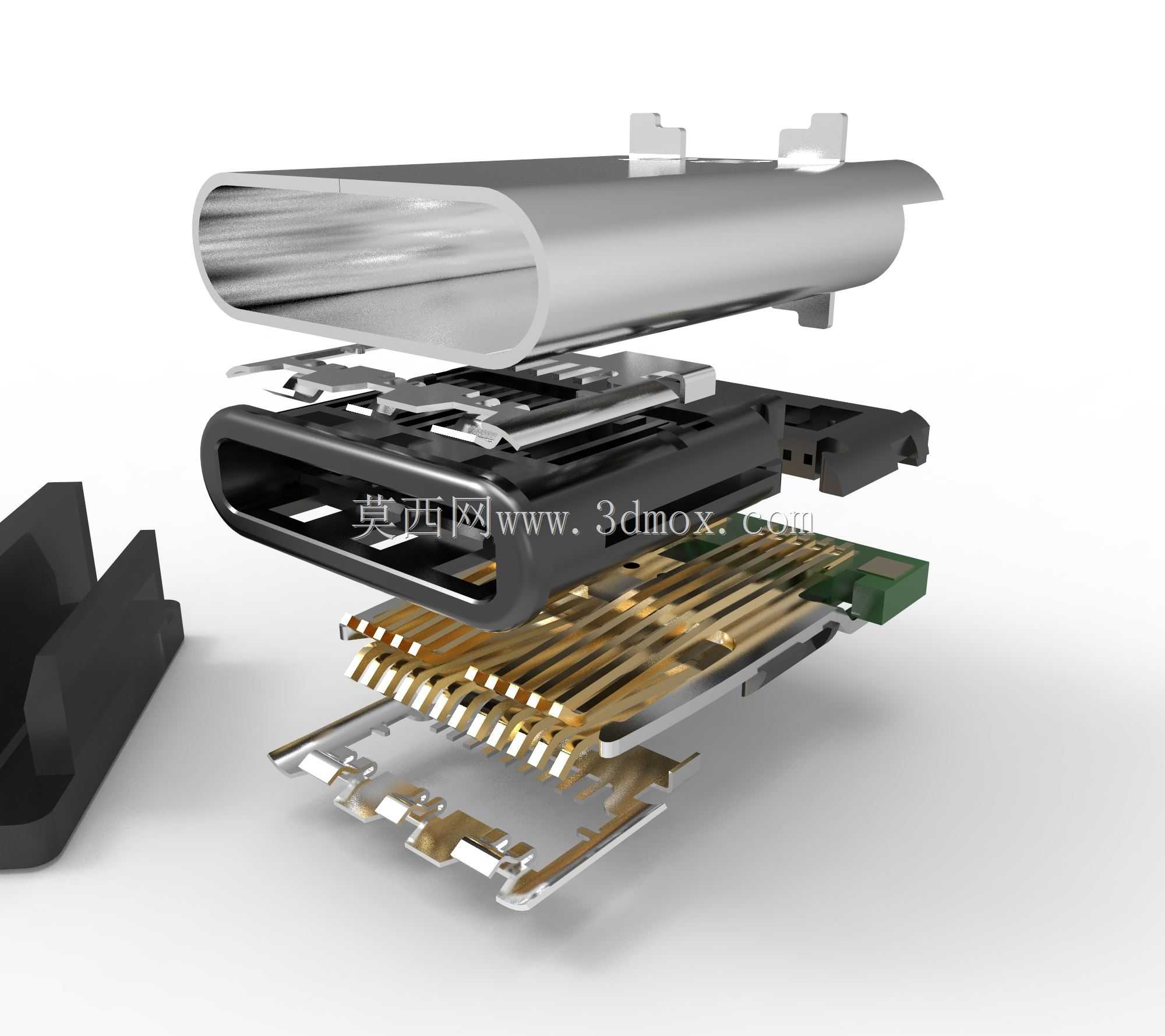

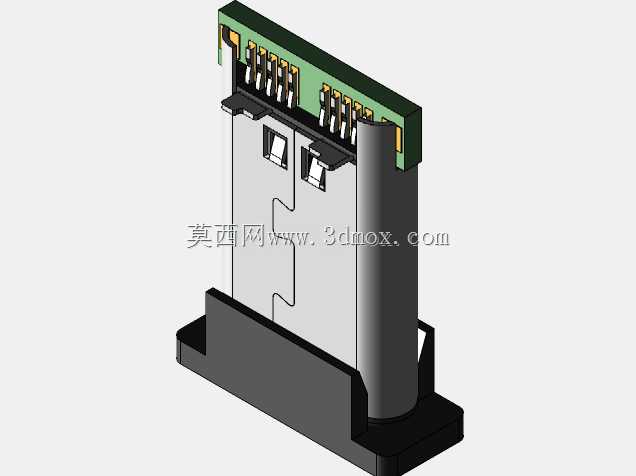

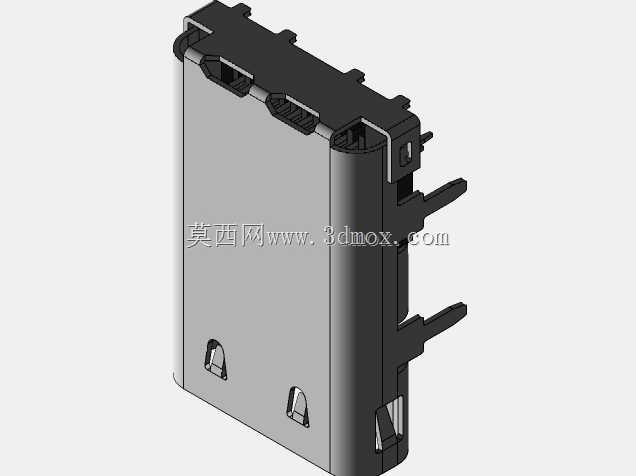

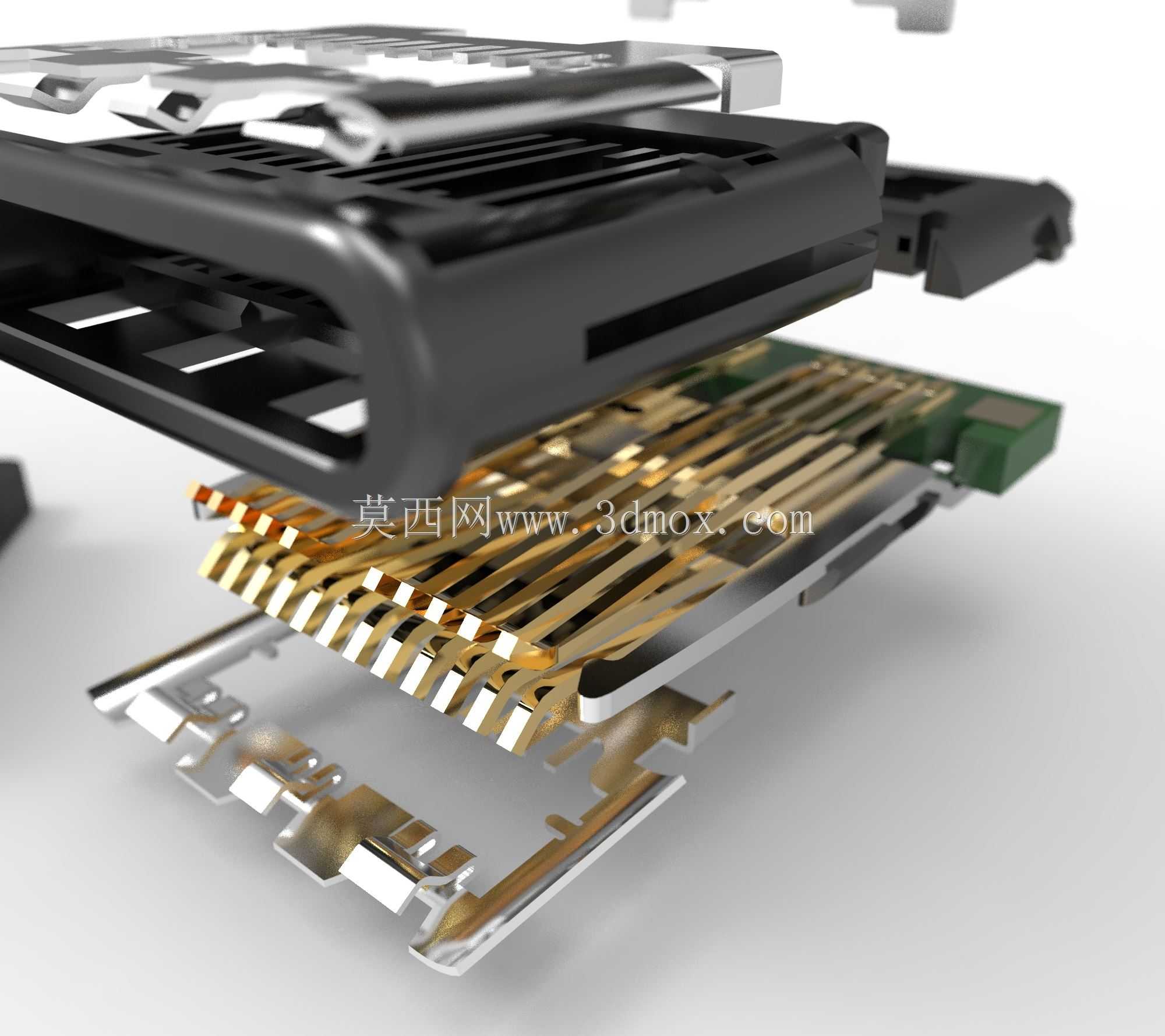

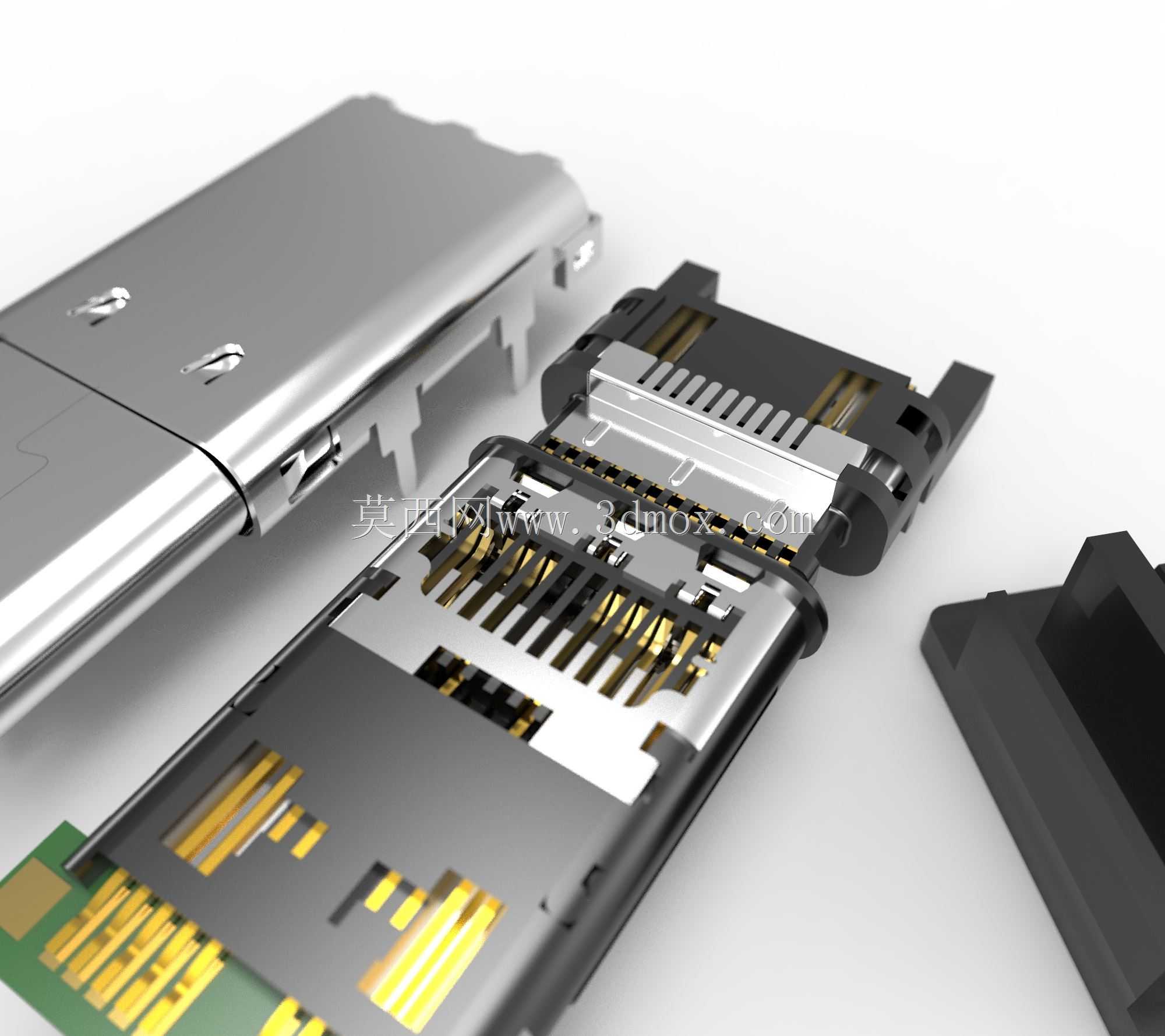

这款TypeC母端电缆连接插头，是当下消费电子、工业便携设备、智能硬件领域应用极广的接口连接组件，主要承担设备间电力传输、高速数据交互、音视频信号输出的核心连接功能，广泛适配智能手机、轻薄笔记本、便携显示器、移动储能设备、工业手持终端等多类产品的外接线缆装配场景，解决了传统接口正反插识别失败、传输速率上限低、供电功率不足的行业痛点。从功能特性来看，该插头采用24Pin对称触点排布设计，支持正反盲插操作，无需用户辨别插接方向，大幅降低日常使用的操作门槛与接口损耗概率；触点区域做了镀金抗氧化处理，可保障数千次插拔循环后的接触稳定性，避免长期使用后出现接触不良、信号断连、充电跳变等问题；金属屏蔽外壳采用一体冲压成型工艺，能够有效阻隔外界电磁信号对高速传输过程的干扰，保障大文件传输、高清视频输出时的信号完整性，同时外壳的高强度结构可抵御日常使用中的挤压、磕碰外力，降低内部结构损坏风险。从设计思路层面，该结构采用分层模块化设计逻辑，将内部端子组件、绝缘固定胶芯、金属屏蔽外壳、线缆尾卡结构做独立拆分设计，既满足生产环节的自动化装配需求，提升量产组装效率，也便于后续生产过程中的不良品返修，降低生产损耗；尾部的线缆固定结构做了防弯折应力释放设计，可分散线缆摆动时对接头根部的弯折应力，避免线缆在反复弯折后出现线芯断裂、外皮破损的问题，大幅延长线缆的整体使用寿命。在外形尺寸与安装边界上，该插头整体外轮廓严格遵循TypeC接口规范的尺寸公差要求，金属外壳的插接段长度、宽度、厚度均控制在标准公差范围内，可适配各类标准TypeC设备接口的插接深度，不会出现插接过松脱落或插接过紧损伤母座的问题；尾部尾卡的外径尺寸适配常规线径的多芯屏蔽电缆，压接段长度满足线缆抗拉强度要求，可承受不小于50N的轴向拉力不出现松脱，完全满足日常使用与工业场景下的连接可靠性要求。
