苹果Lightning接口插头内部结构组件

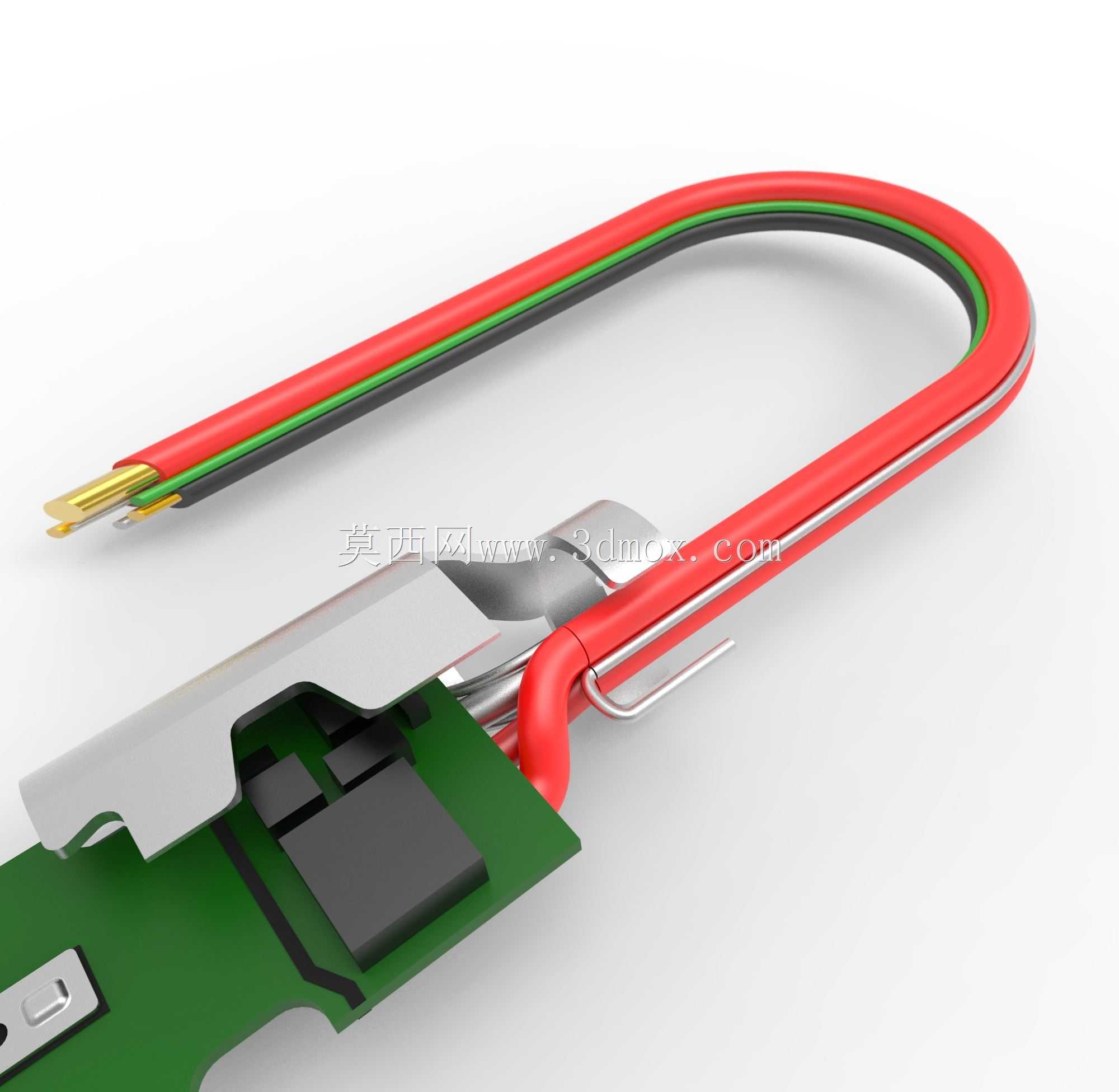

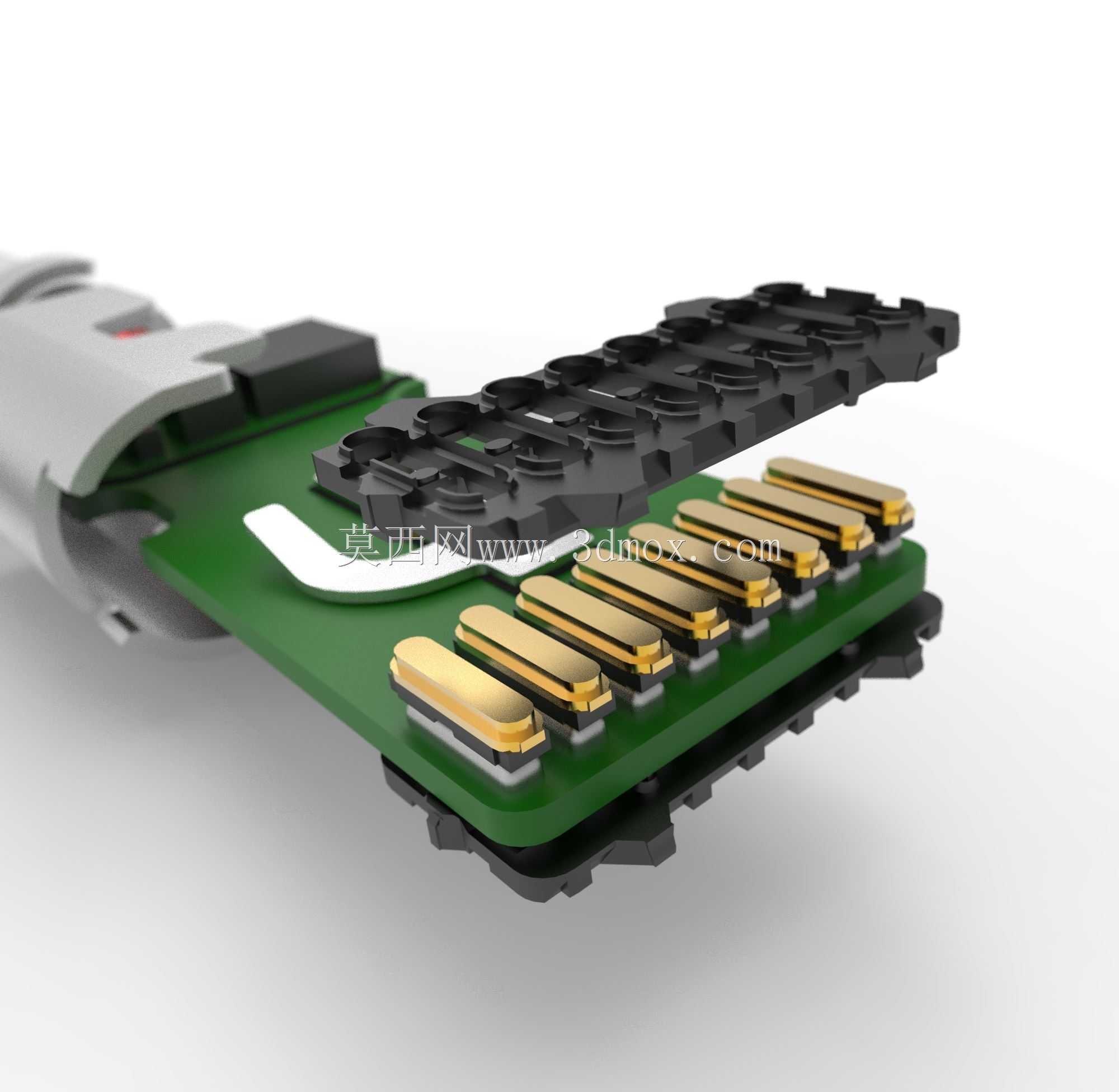

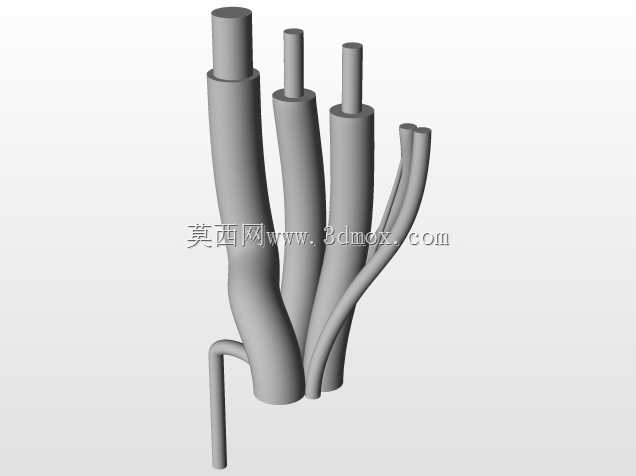

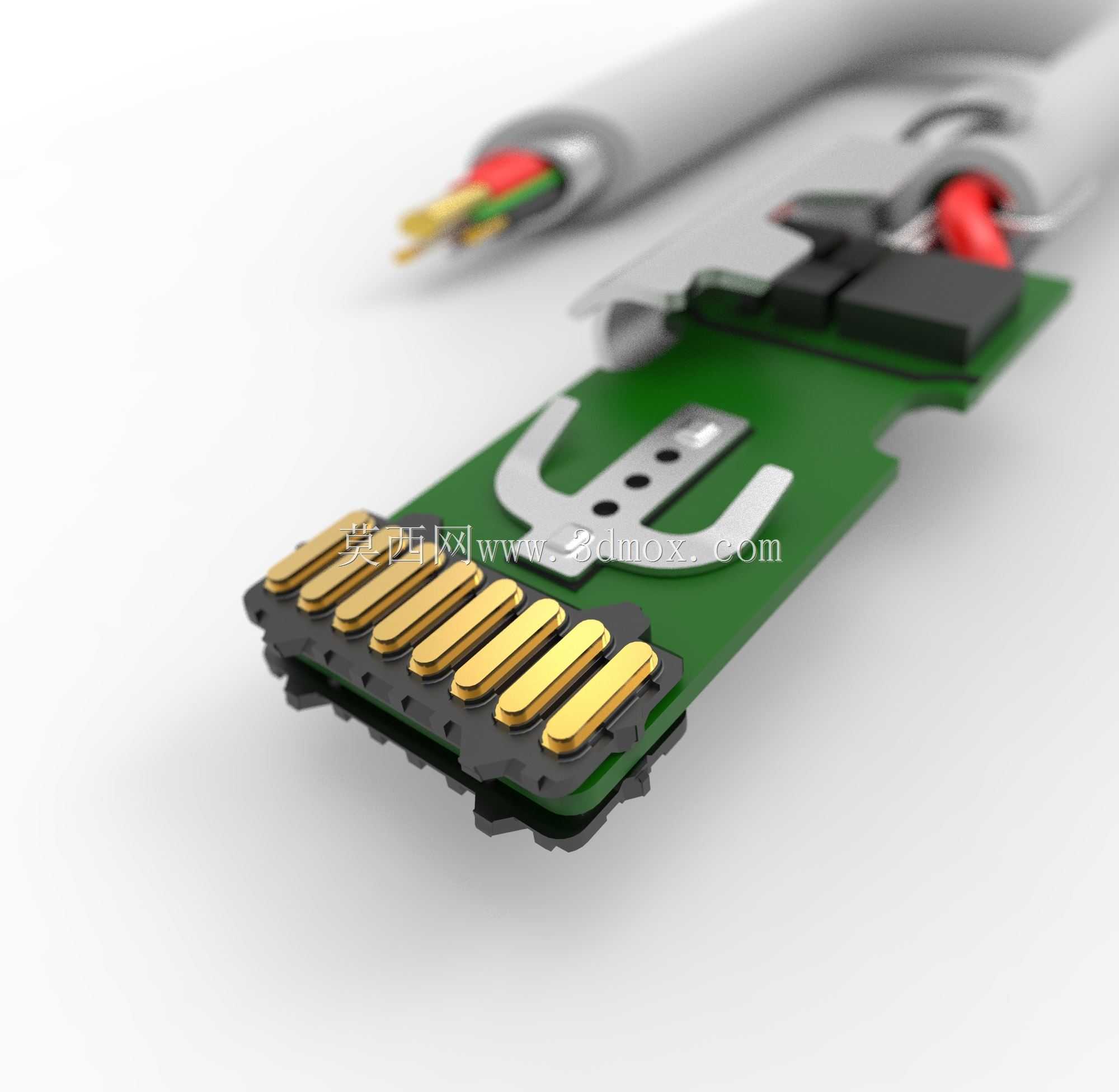

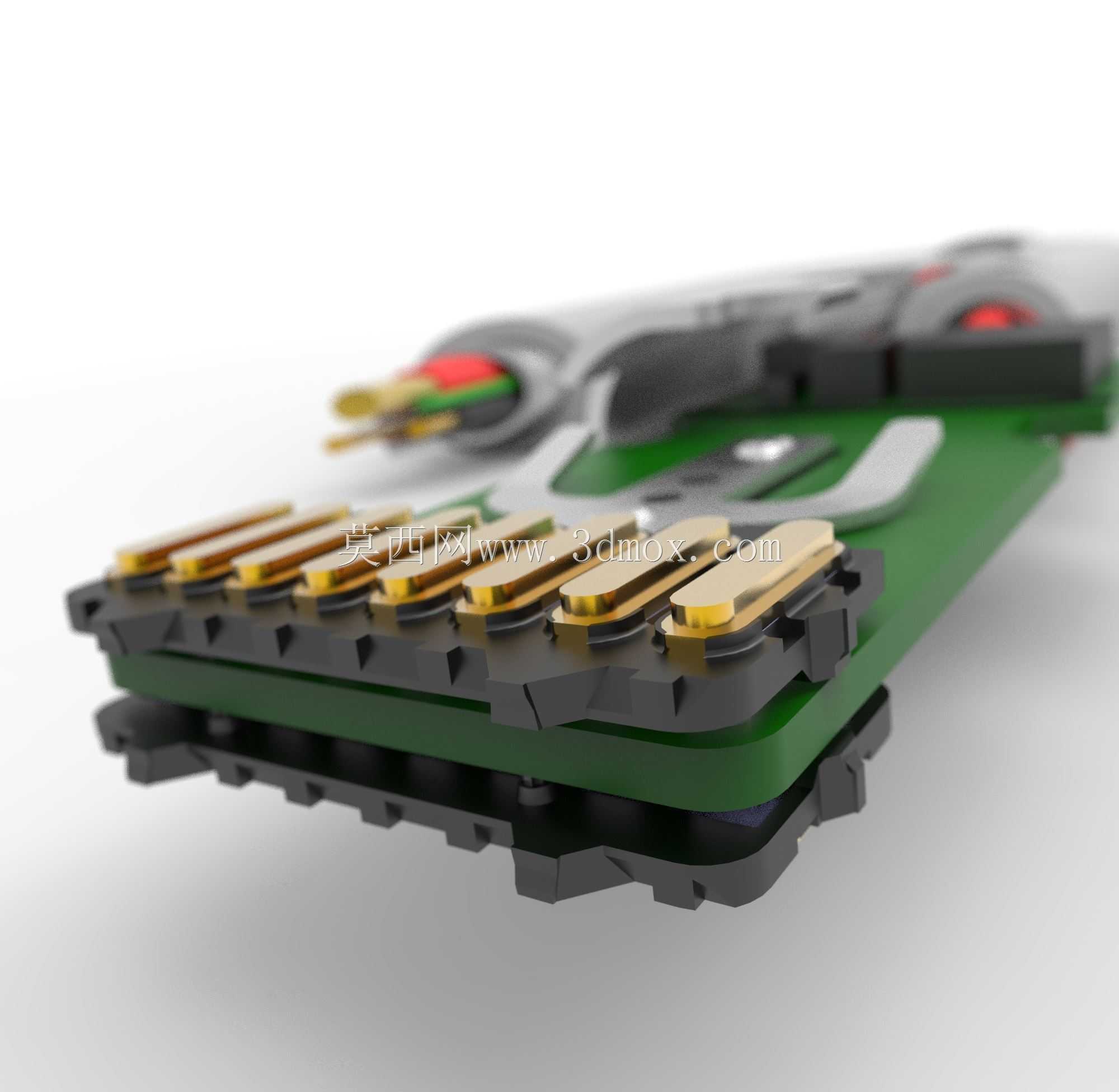

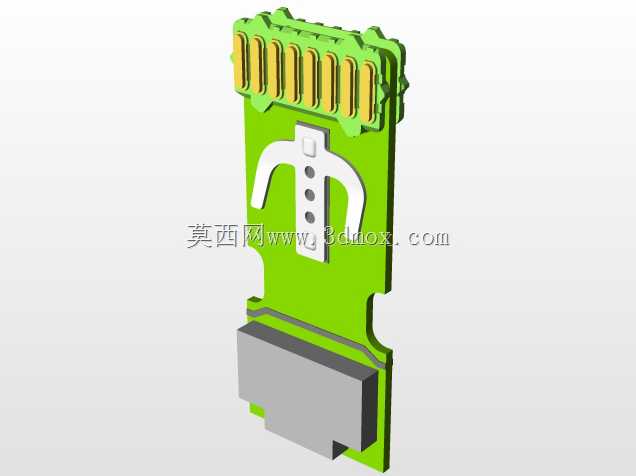

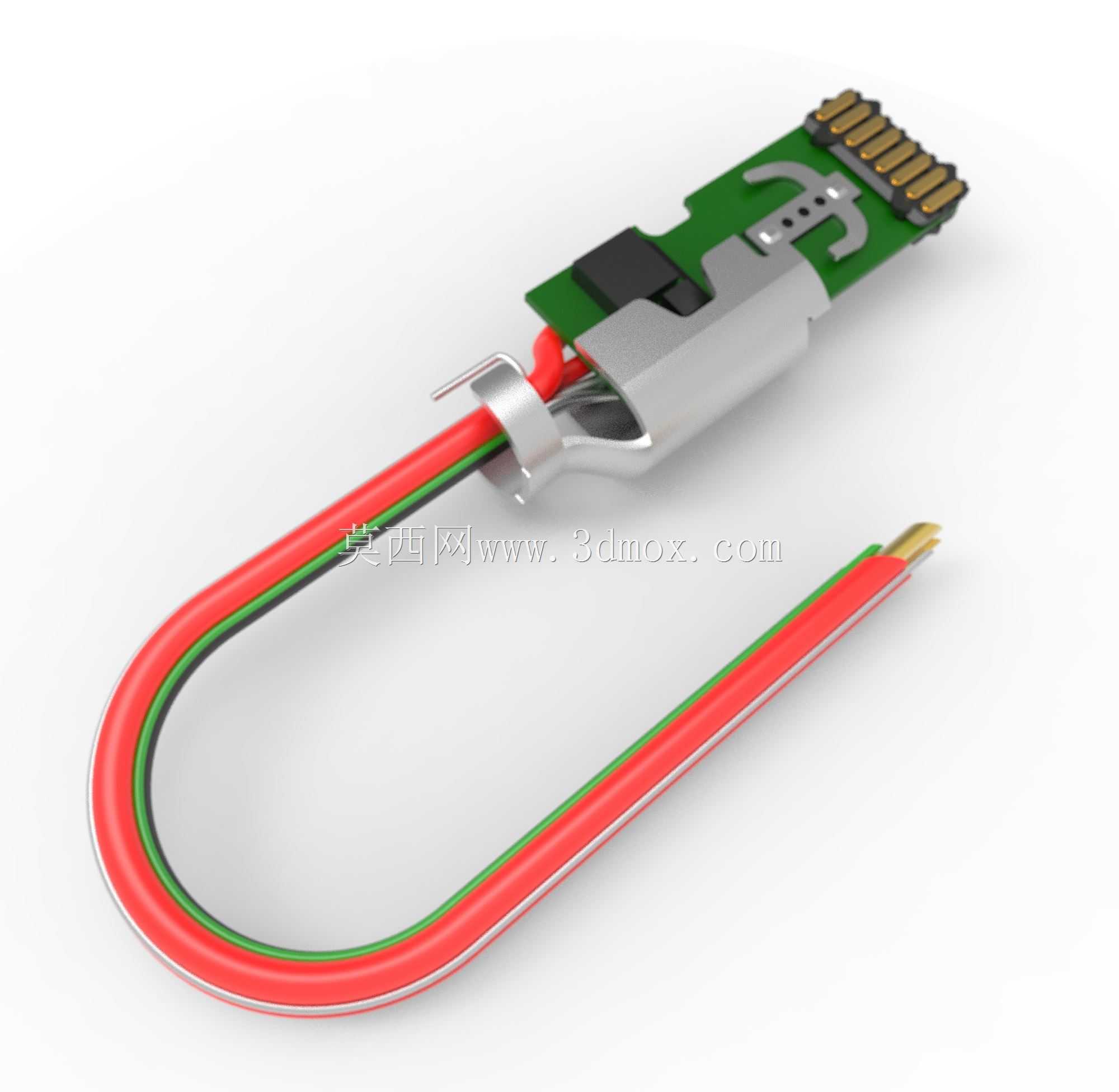

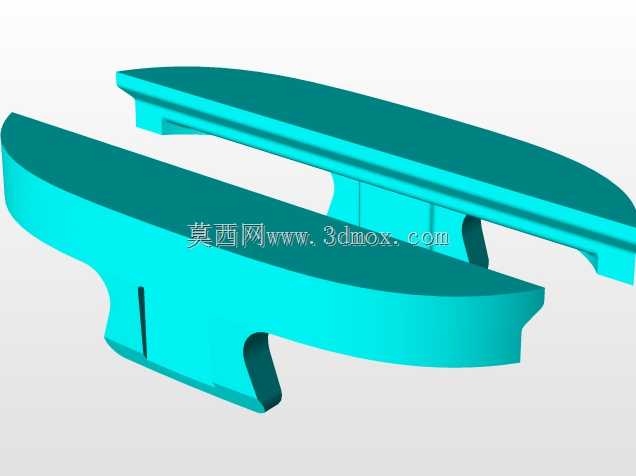

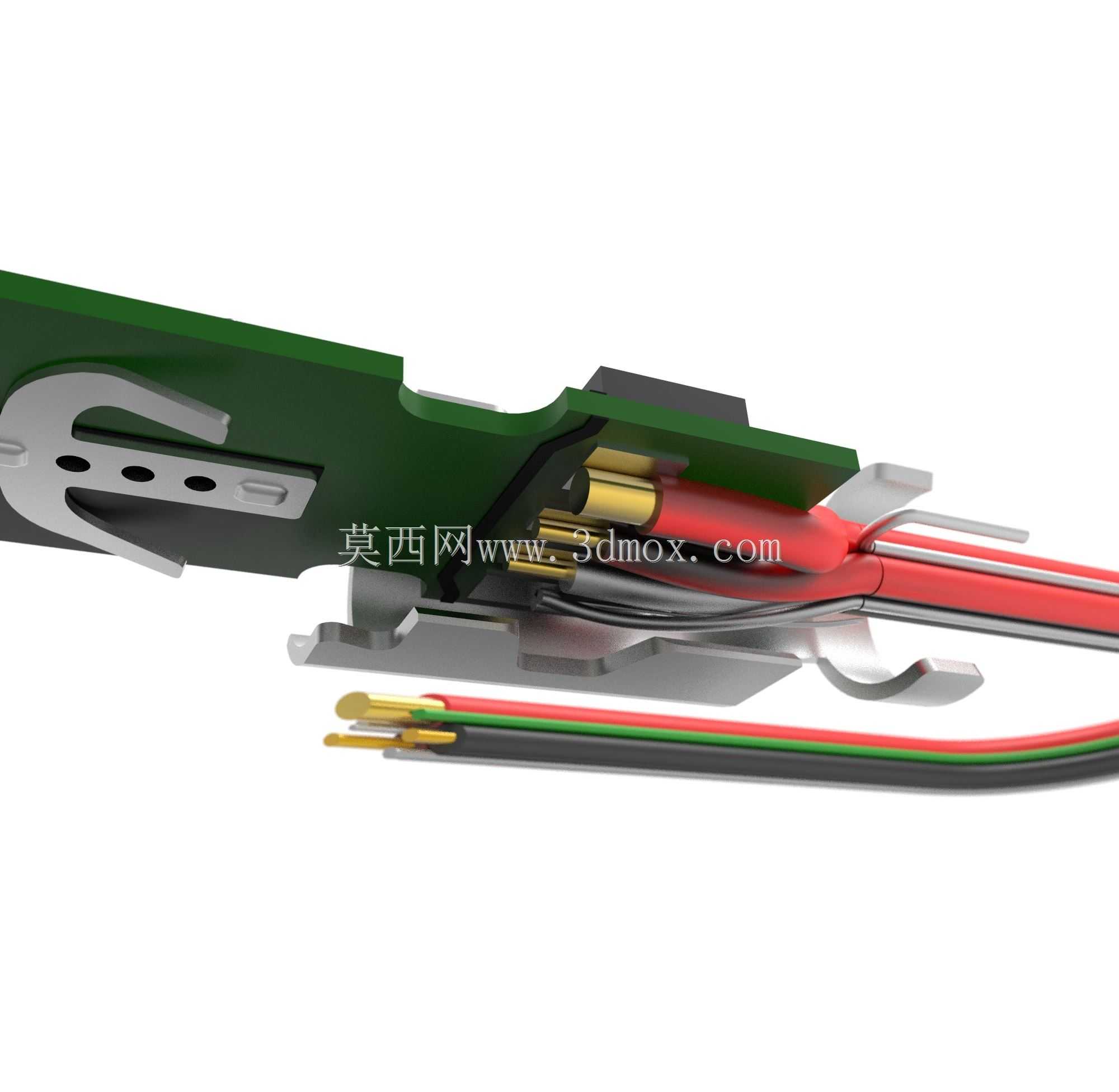

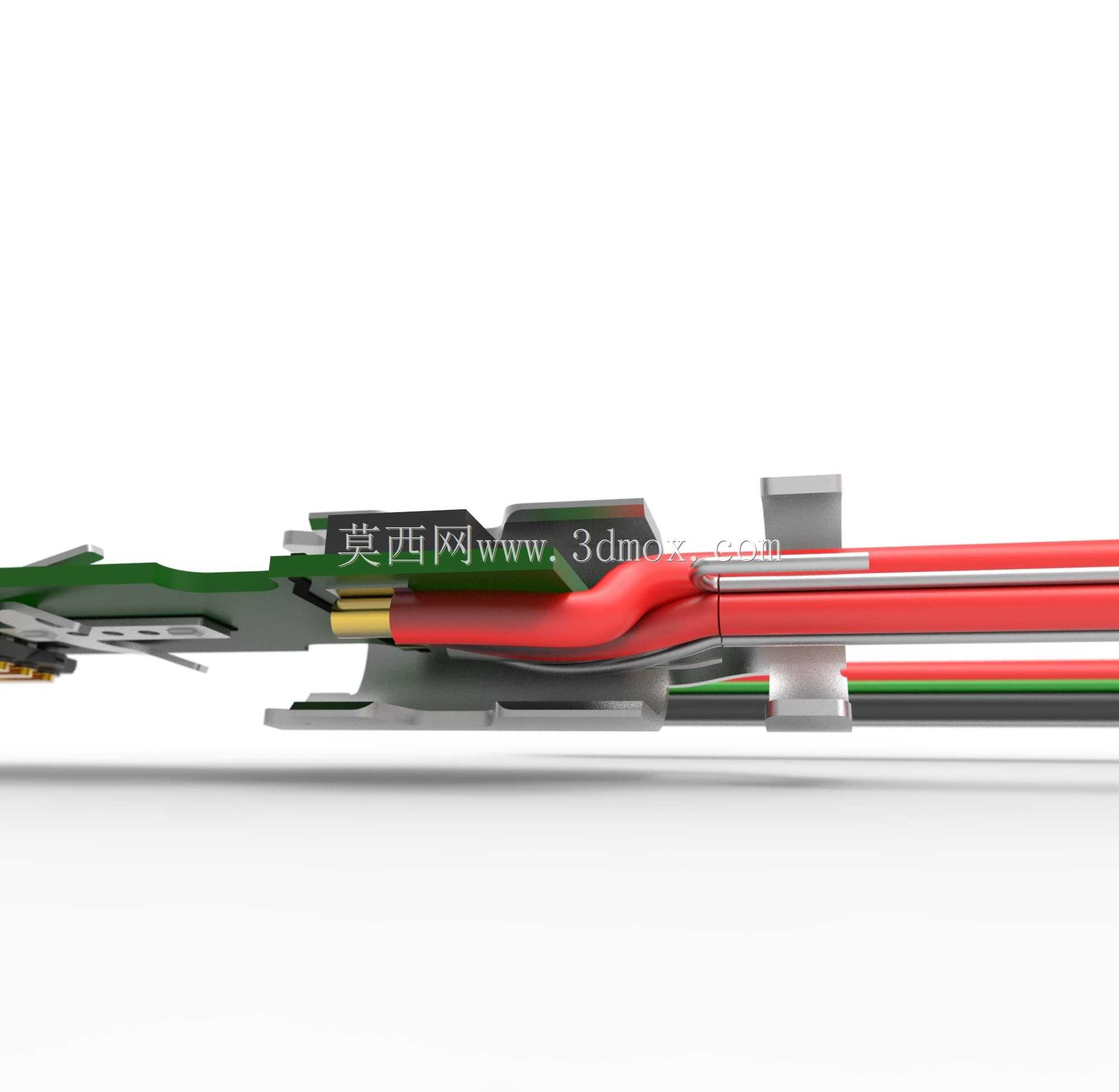

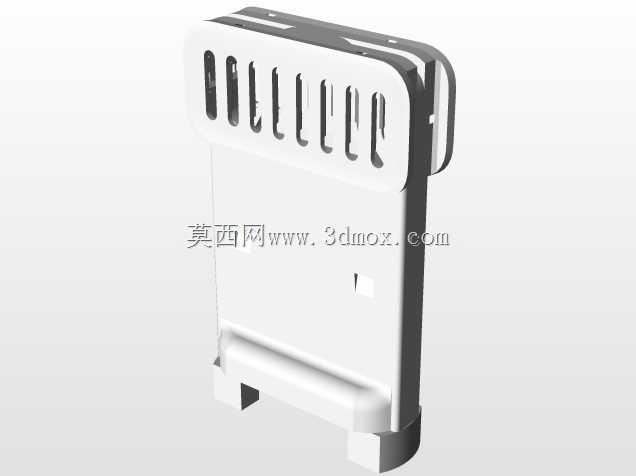

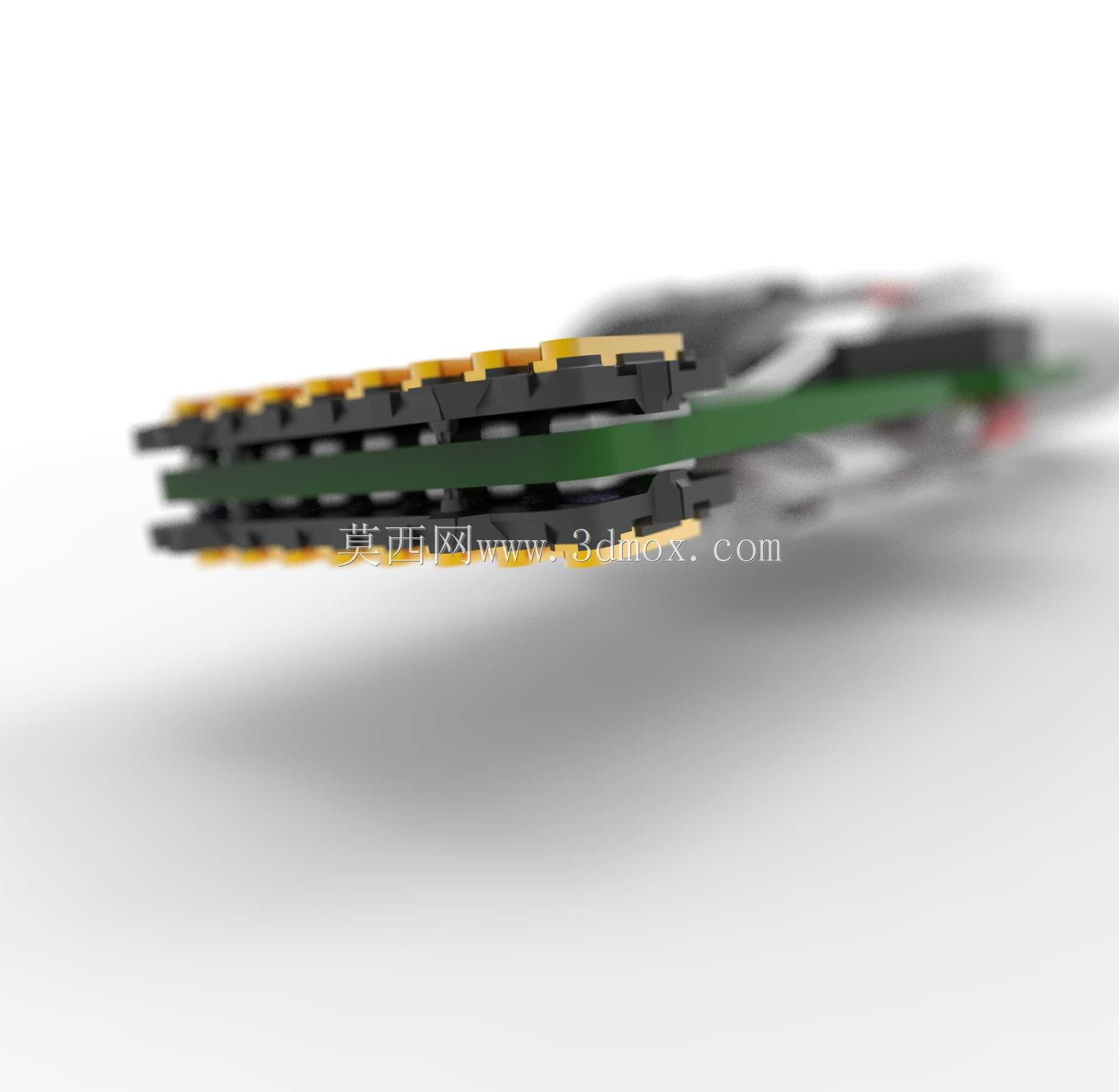

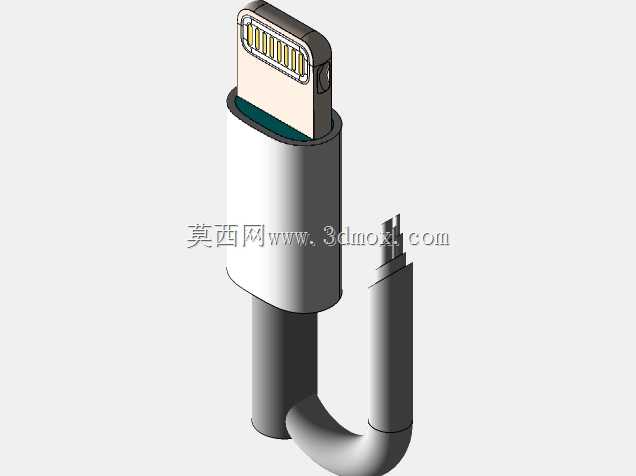

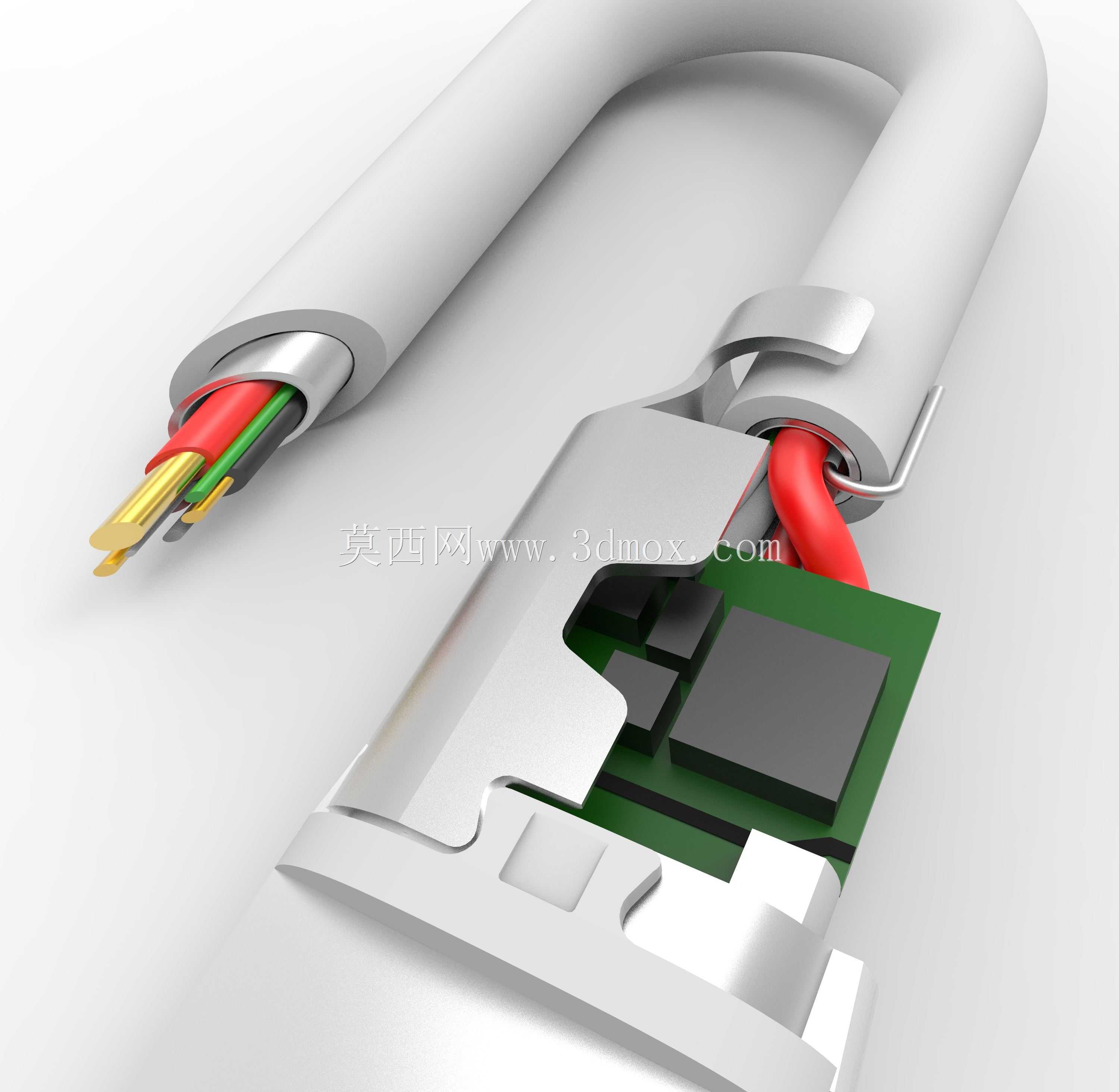

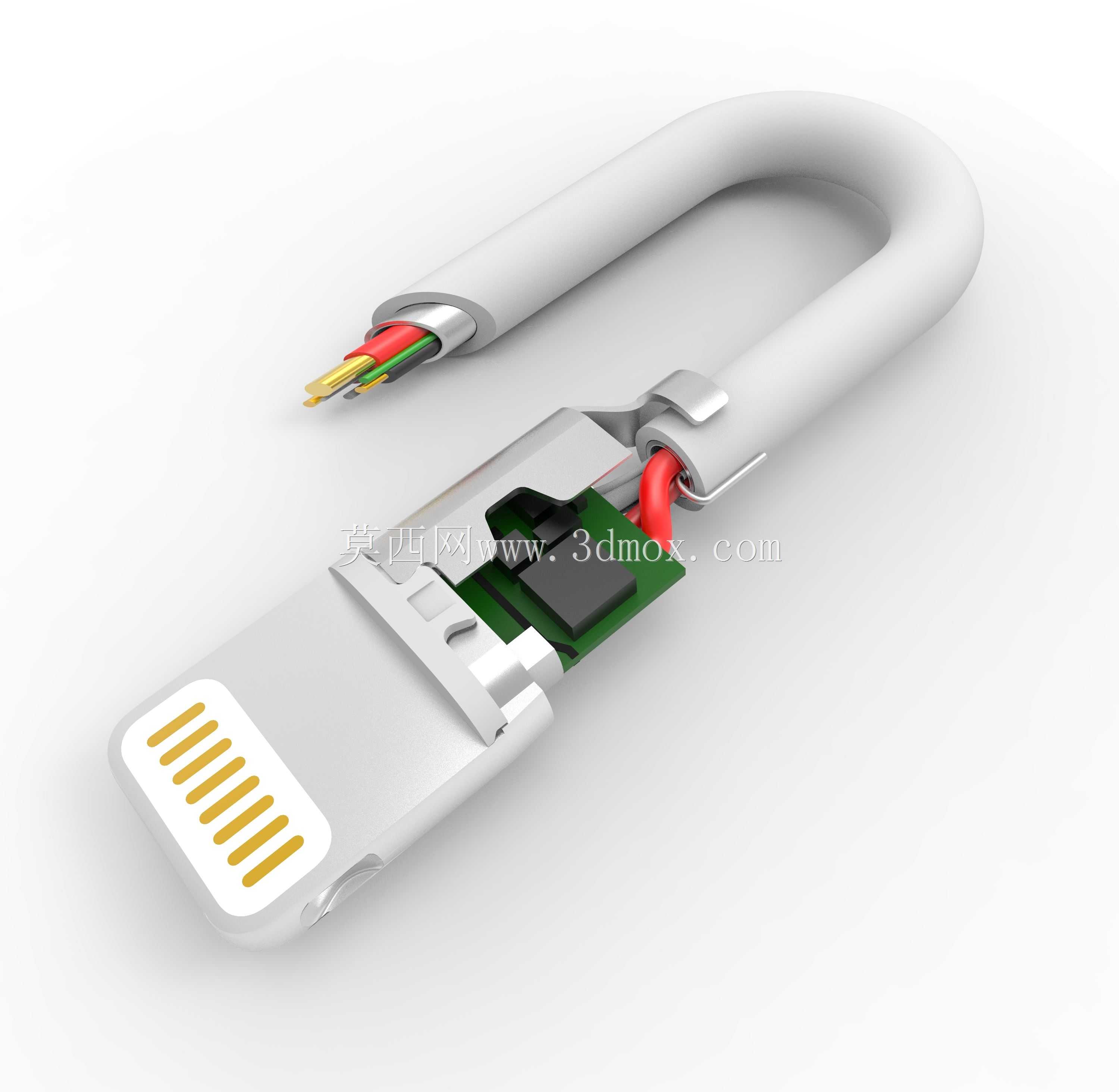

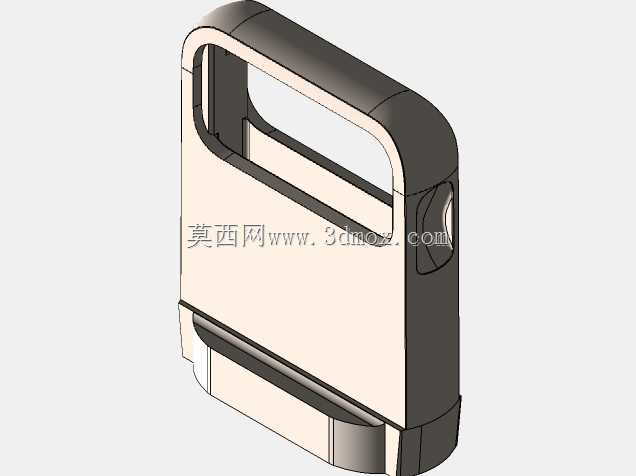

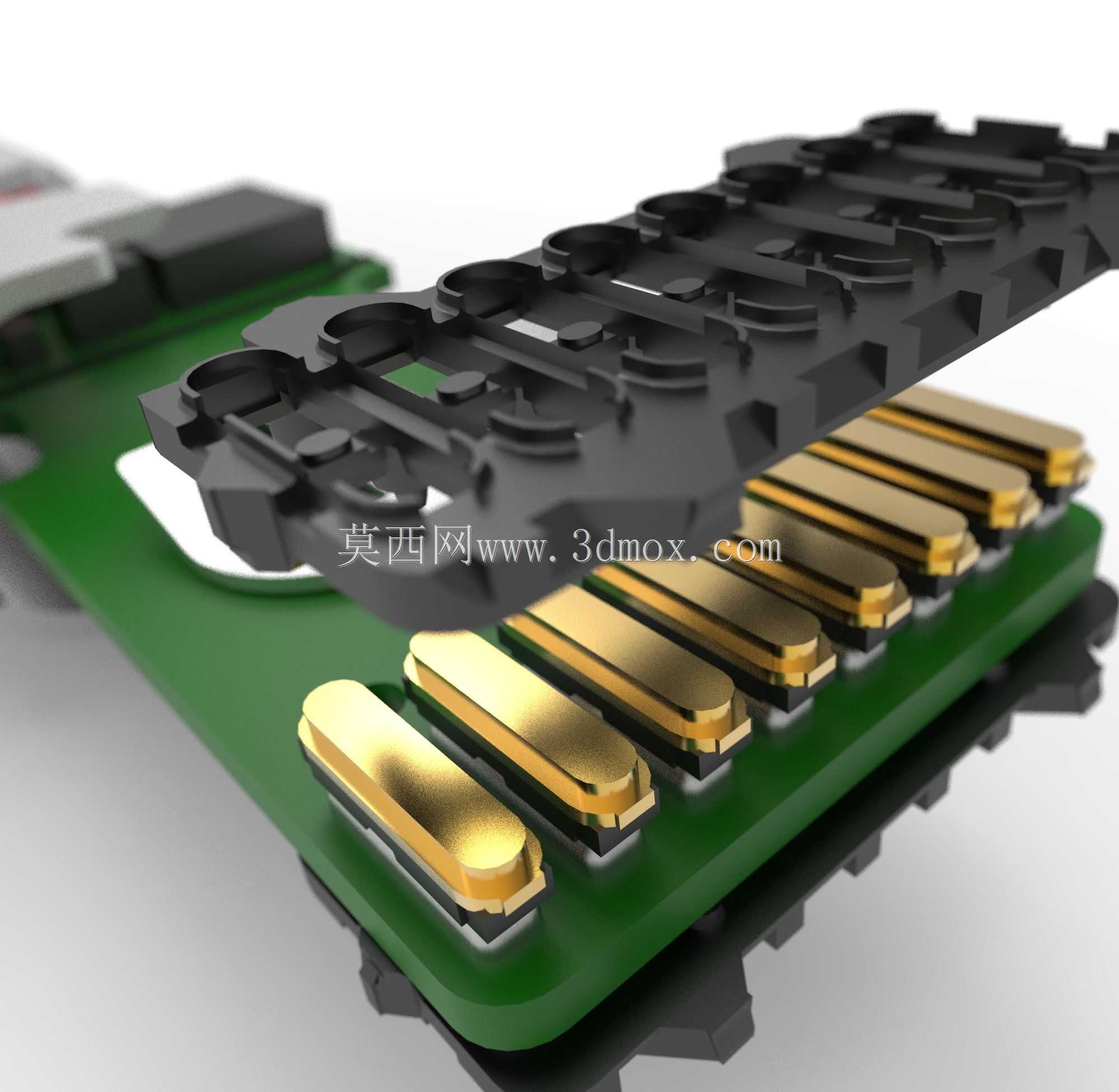

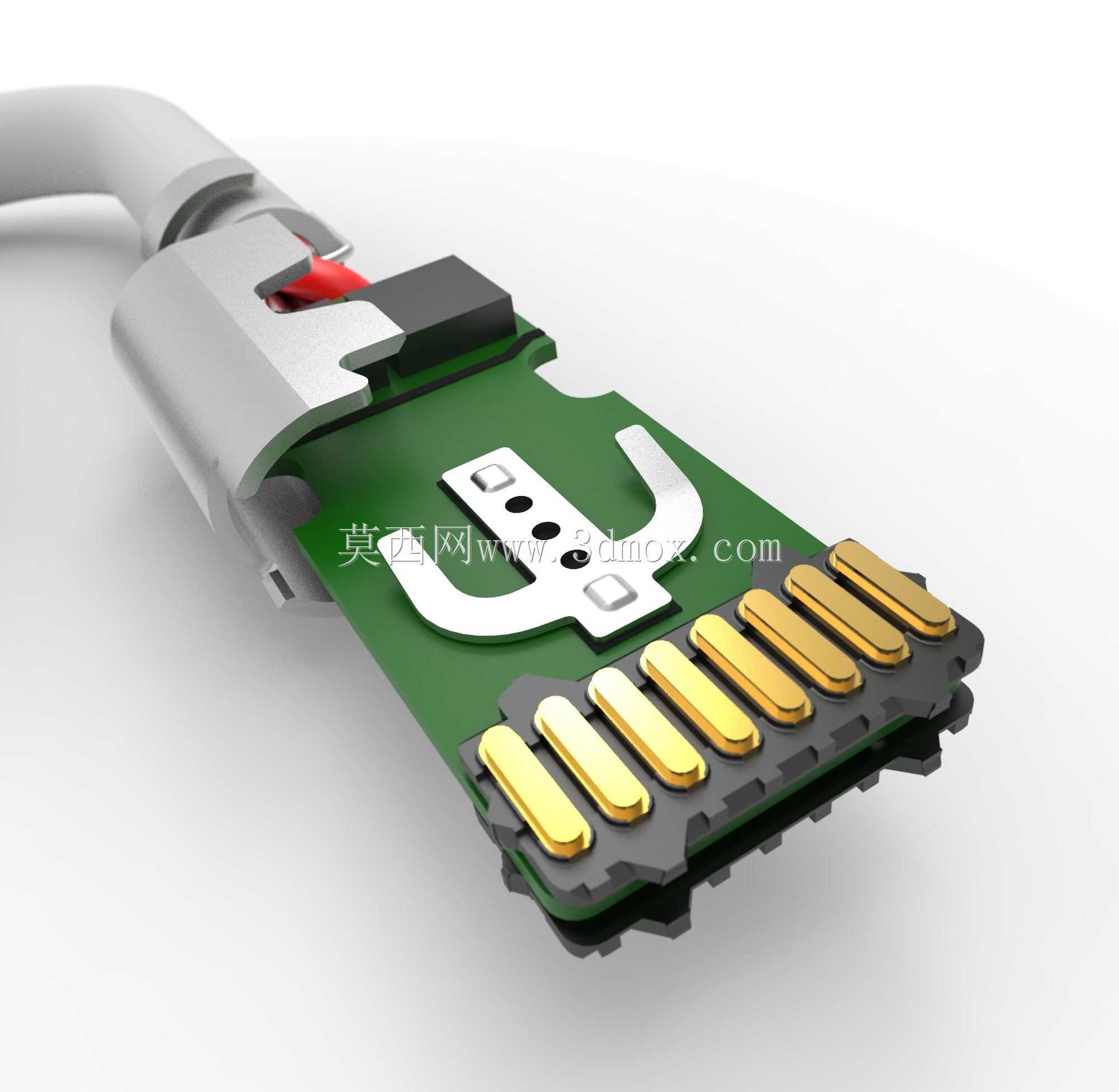

该三维结构完整还原了苹果Lightning插头的内部装配关系，覆盖从外被护套到接触端子的全层级组件，可直接应用于数码配件研发、接插件结构教学、数据线产品迭代开发等多个场景。在消费电子配件生产领域，该结构可作为接头注塑、端子压接、屏蔽层处理工序的工艺参考，帮助产线快速定位装配公差边界，避免因内部组件错位导致的接触不良、插拔寿命不足等常见问题；在职业教育实训场景中，该剖视结构可直观展示一体化Lightning接头的内部走线逻辑、芯片固定方式与应力释放结构设计，帮助学员快速理解小型精密接插件的设计逻辑。从功能特性来看，该组件完整呈现了Lightning接头的正反插适配结构，8个对称排布的镀金接触端子可实现双面盲插导通，接头内部的PCB板承载识别芯片与电路保护元件，可完成充电电流传输、数据信号交互、设备身份识别等核心功能；尾部的应力释放结构通过多段变径的护套设计，可分散线材弯折时的应力集中点，大幅提升接头处线材的抗弯折寿命，内置的金属屏蔽层可隔绝外界电磁干扰，保证数据传输过程中的信号稳定性。从设计思路来看，该结构遵循小型精密接插件的紧凑化设计原则，在有限的接头内部空间内，依次排布接触端子、PCB板、芯片、屏蔽层、线芯固定结构与外被护套，各组件之间预留了合理的装配间隙与注塑填充空间，既保证了整体结构的装配可行性，也通过金属加固件提升了接头的整体结构强度，可承受日常使用中的插拔冲击力与轻微外力挤压。从尺寸与安装边界来看，该接头外露接触端的尺寸完全适配标准Lightning接口母座的公差范围，接头外壳的圆角与斜面设计可引导插头顺畅插入母座，尾部线材连接处的外径与常规TPE线材外被尺寸匹配，可直接适配现有数据线的线材焊接、注塑成型工序，无需额外调整产线治具的适配参数，内部各组件的安装位置均预留了焊盘空间与走线槽位，可满足不同线径规格的电源线、信号线排布需求，屏蔽层的搭接位置也符合接插件EMC设计的通用规范，可直接迁移到同类型小型接口的结构设计中。
