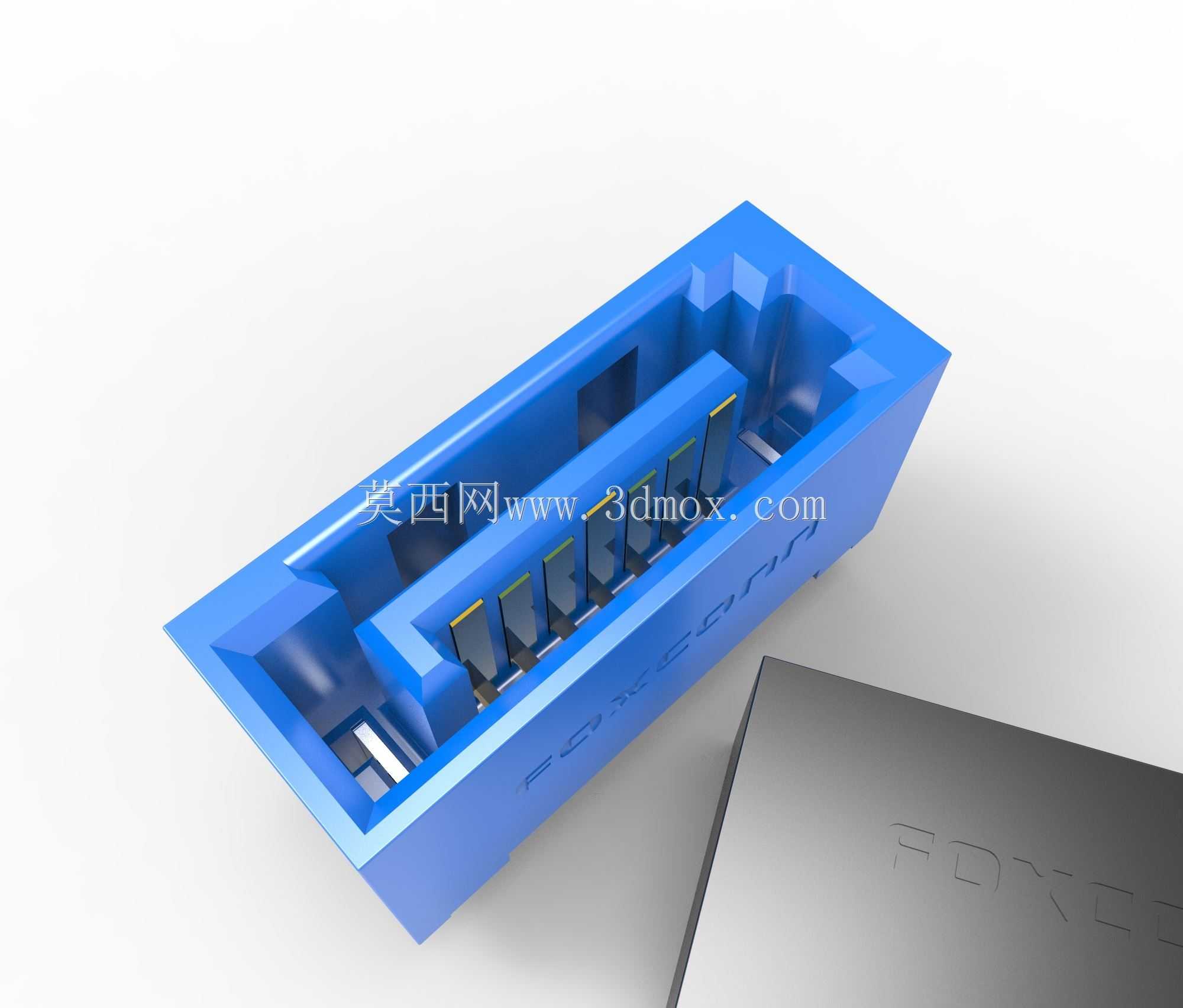

富士康SATA7针单连接器结构设计

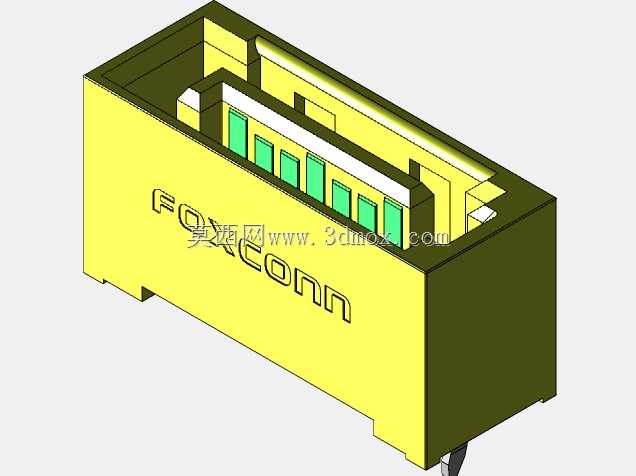

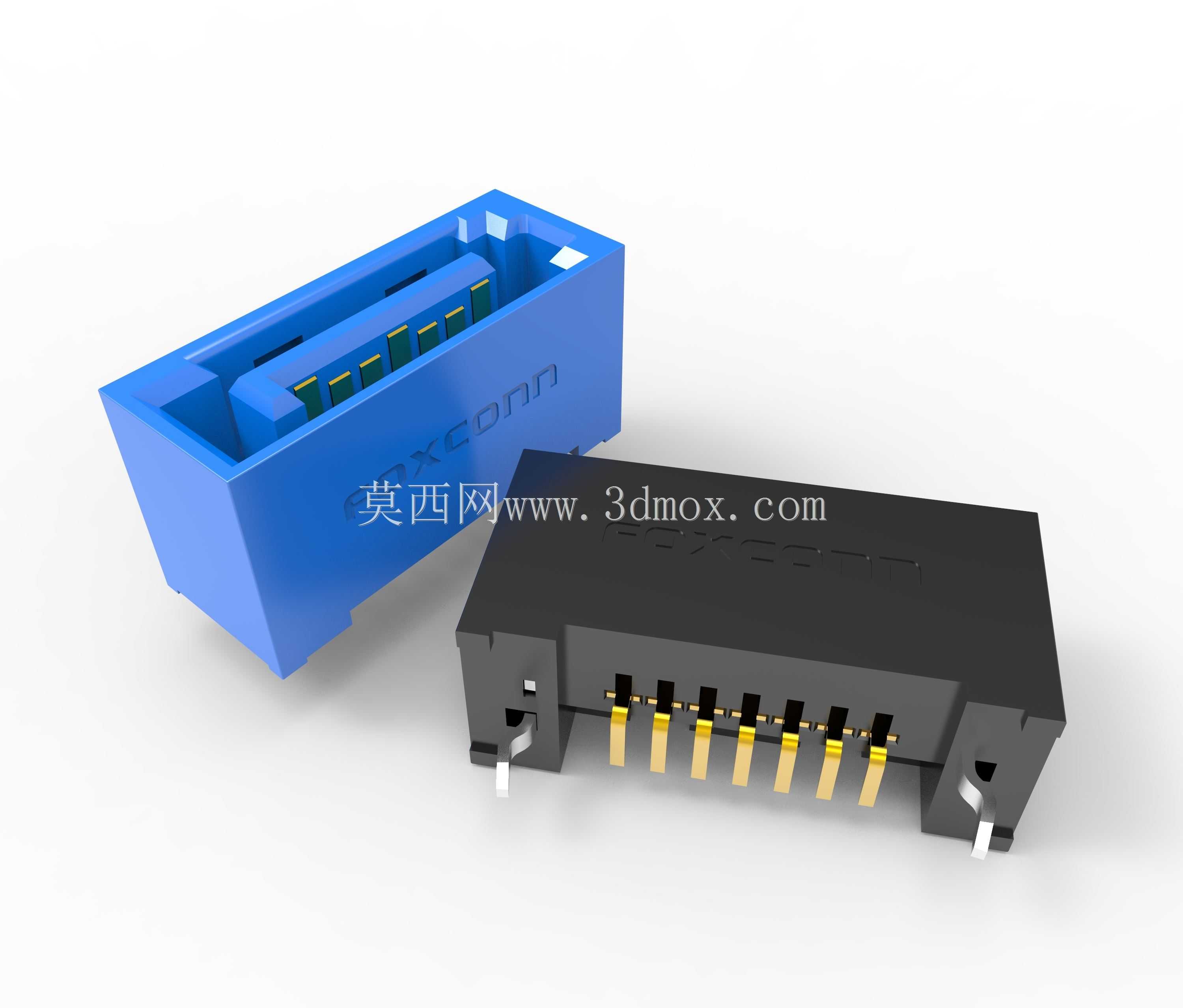

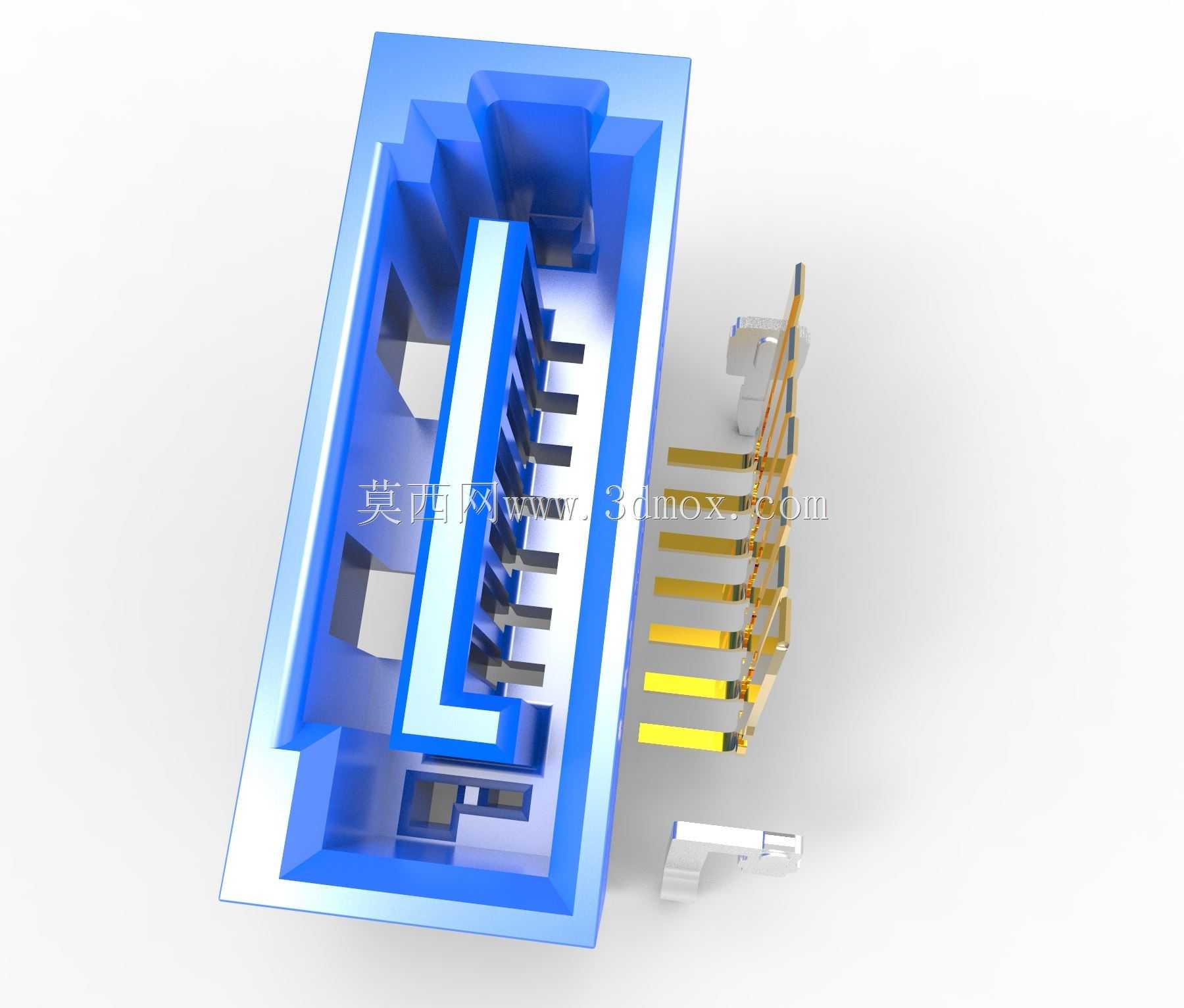

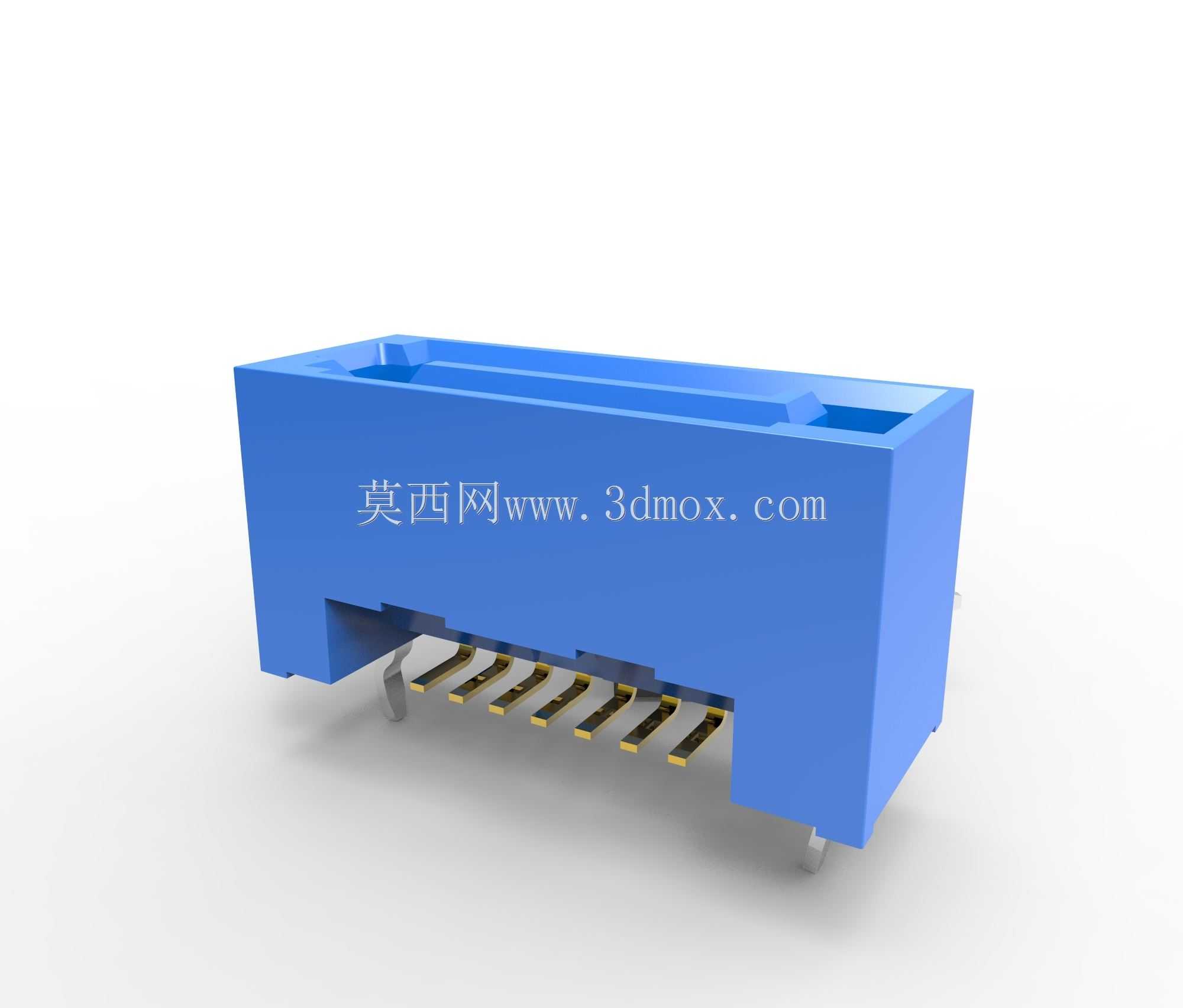

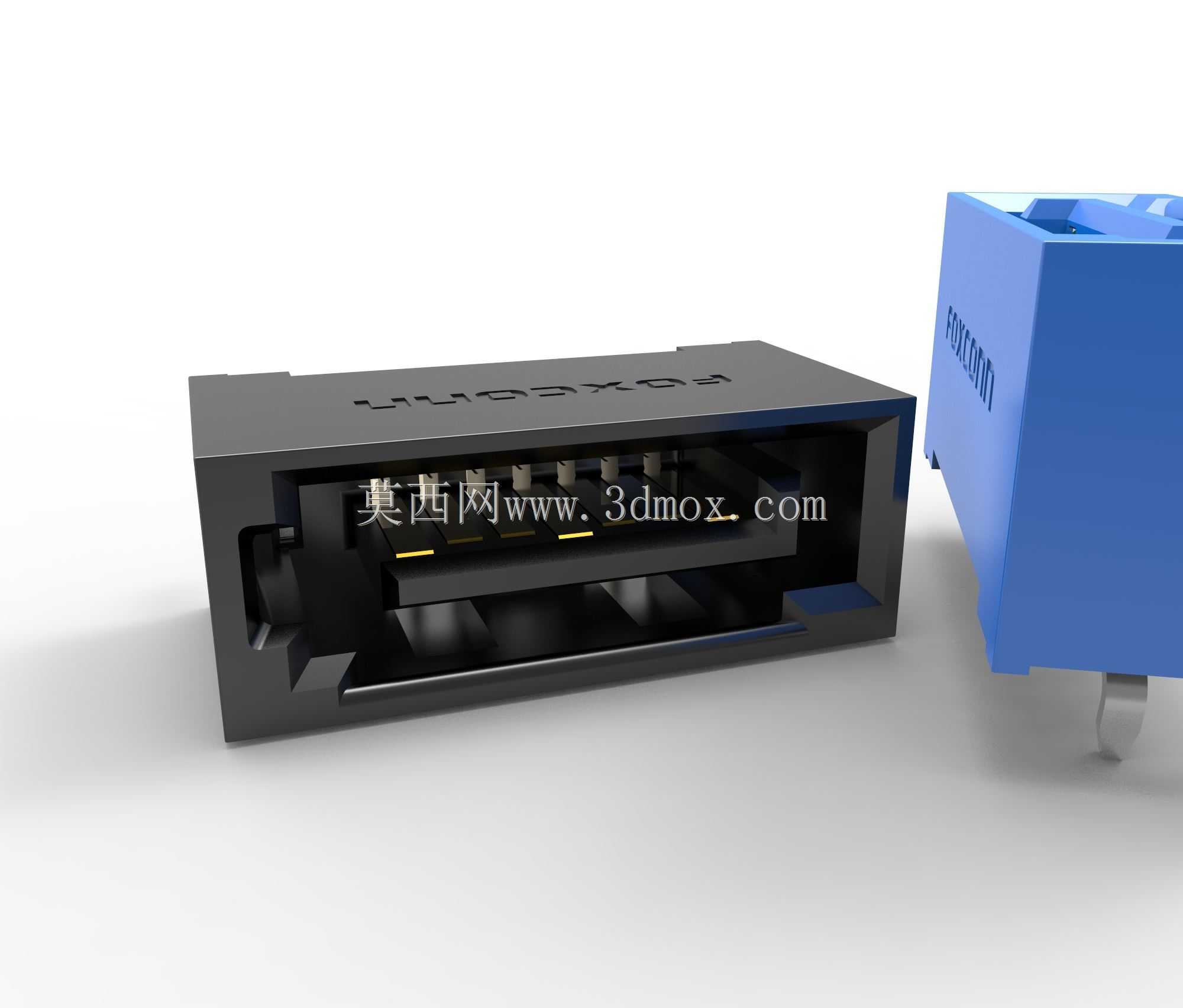

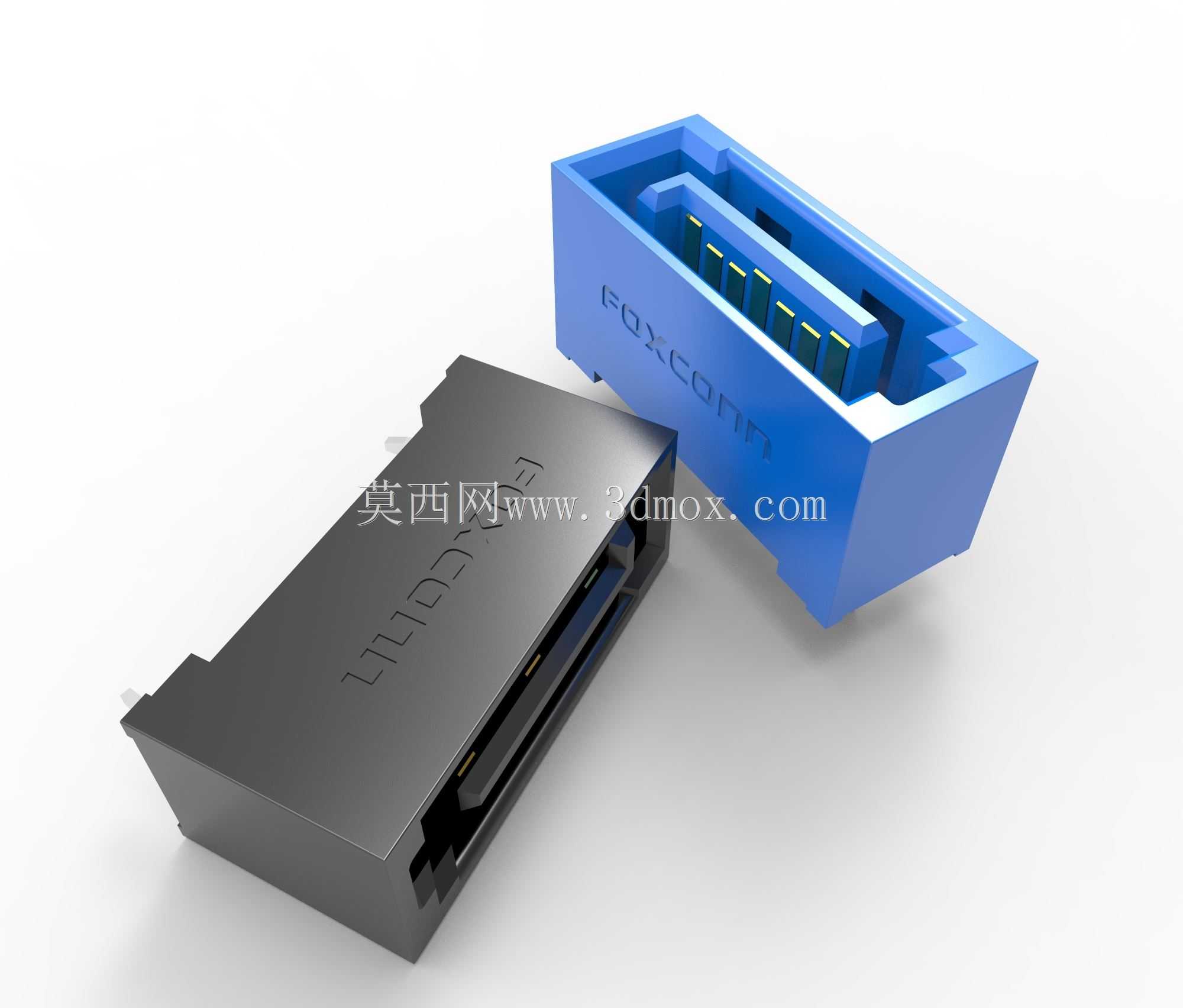

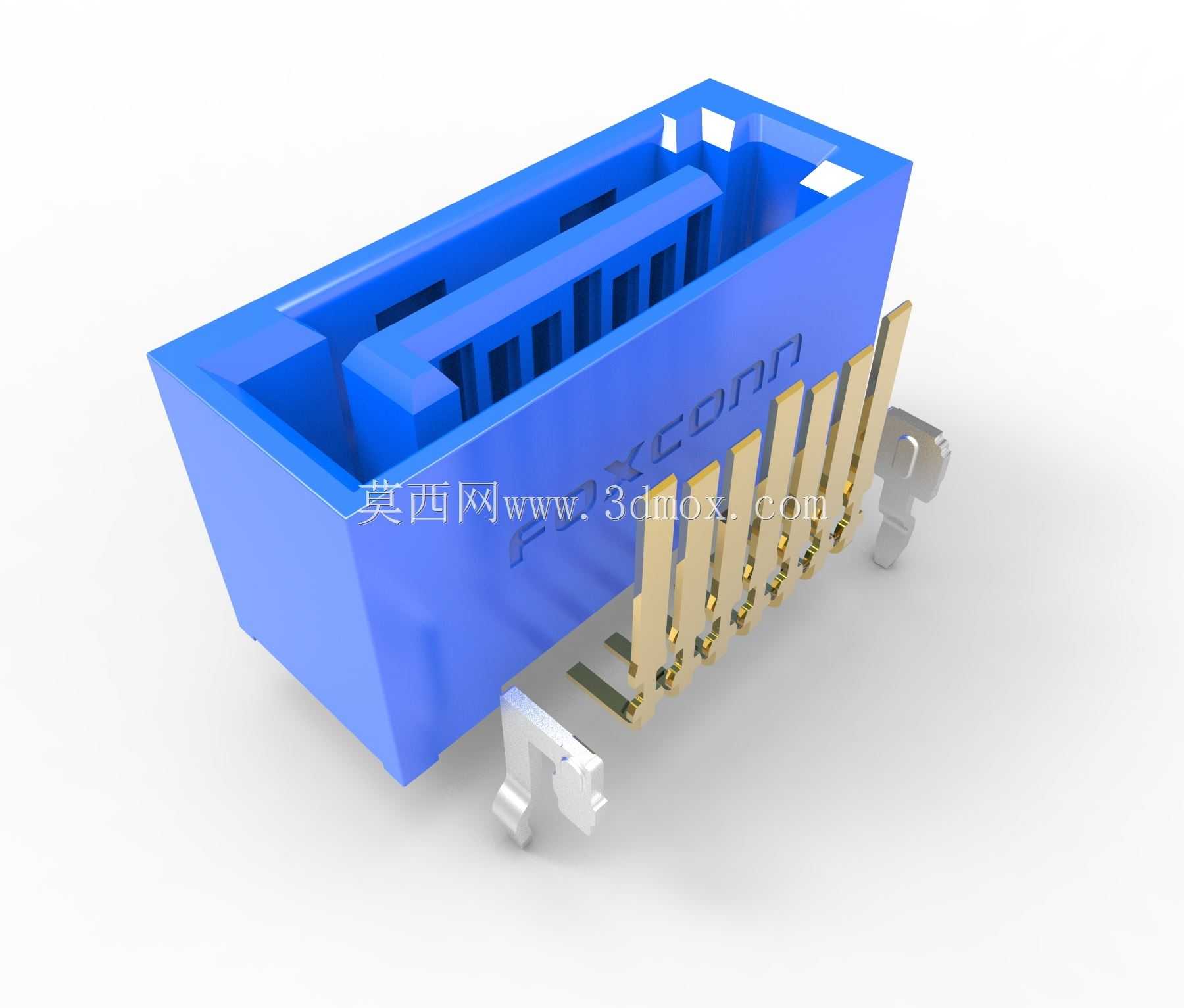

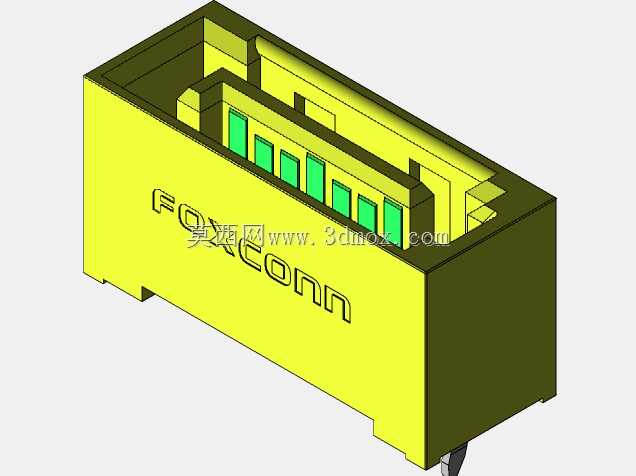

这款SATA7针单连接器是电脑主板及存储设备链路中的核心互联部件，主要应用于台式机主板、服务器背板、工业控制计算机板卡等场景，承担主板与SATA接口固态硬盘、机械硬盘、光驱等存储设备之间的信号传输功能，是消费级与工业级计算设备存储扩展链路中不可或缺的基础连接元件。在实际设备运行中，该连接器负责高速串行数据的稳定传输，既要保障信号传输过程中的阻抗连续性，降低信号衰减与串扰，也要适配板卡生产过程中的SMT贴片工艺，满足批量自动化生产的装配要求，同时在设备长期使用过程中抵御一定程度的插拔磨损、环境温湿度变化带来的形变影响，保障连接的长期可靠性。从产品功能特性来看，该款为7针单连结构，其中包含3组接地引脚与4组信号引脚，引脚采用镀金接触设计，能够降低接触电阻，提升抗氧化能力与插拔寿命，接插端采用防呆结构设计，能够避免用户或装配人员反插造成的引脚弯折、设备损坏问题，连接器本体设置有定位柱与焊接固定脚，在SMT贴片过程中能够精准定位在PCB焊盘位置，过回流焊过程中不会出现偏移浮高问题，焊接完成后固定脚能够提供额外的结构拉力，避免多次插拔后连接器从主板脱落。从设计思路层面，该连接器采用垂直板端接插的结构形式，相较于卧式连接器能够节省PCB板的横向占用空间，适配紧凑型主板、ITX小尺寸板卡的布局需求，塑胶本体采用耐高温工程塑料注塑成型，能够承受SMT回流焊的高温环境不会出现融化变形，内部端子采用高速冲压成型后局部镀金，端子与塑胶本体之间采用卡扣式装配，无需额外粘接固定，既提升装配效率也保障结构强度。从外形尺寸与安装边界来看，该连接器整体为长方体结构，接插端开口朝向垂直于PCB板面方向，安装时两个定位柱对应PCB上的定位孔，贴片引脚与固定脚对应PCB焊盘位置，接插区域预留足够的插拔操作空间，不会与周边的电容、电阻、芯片等板载元件产生干涉，整体高度控制在常规板卡元件限高范围内，不会与机箱侧板、散热模组产生结构冲突，适配绝大多数标准ATX、MATX、ITX主板的布局规范，能够满足常规电脑主机、工业控制设备内部的安装空间要求。
