6.2mm贴片式轻触按钮开关结构设计

这款6.2mm规格的轻触按钮开关，是消费电子、工控板卡领域应用极为广泛的基础接触式控制元件，常见于迷你主机主板、小型手持检测设备、便携数码外设、智能家居控制模组等对安装空间有严苛限制的场景中，承担瞬时信号触发、功能切换、复位确认等核心交互作用，依靠按压行程内的金属弹片形变实现电路通断，具备触发力度适中、接触电阻稳定、回弹响应迅速的使用特点，能够在频繁按压的使用场景下保持长期可靠的通断性能。

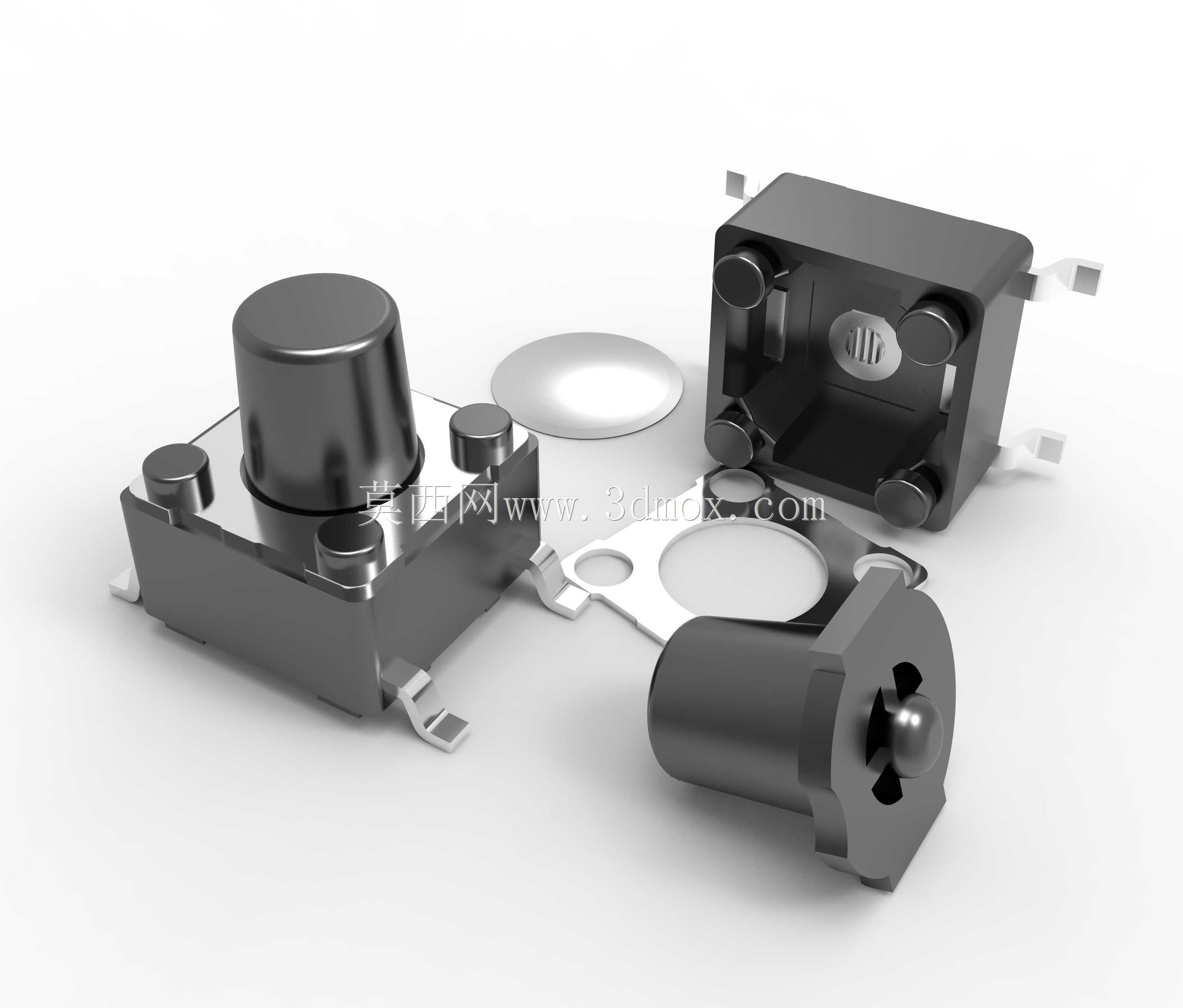

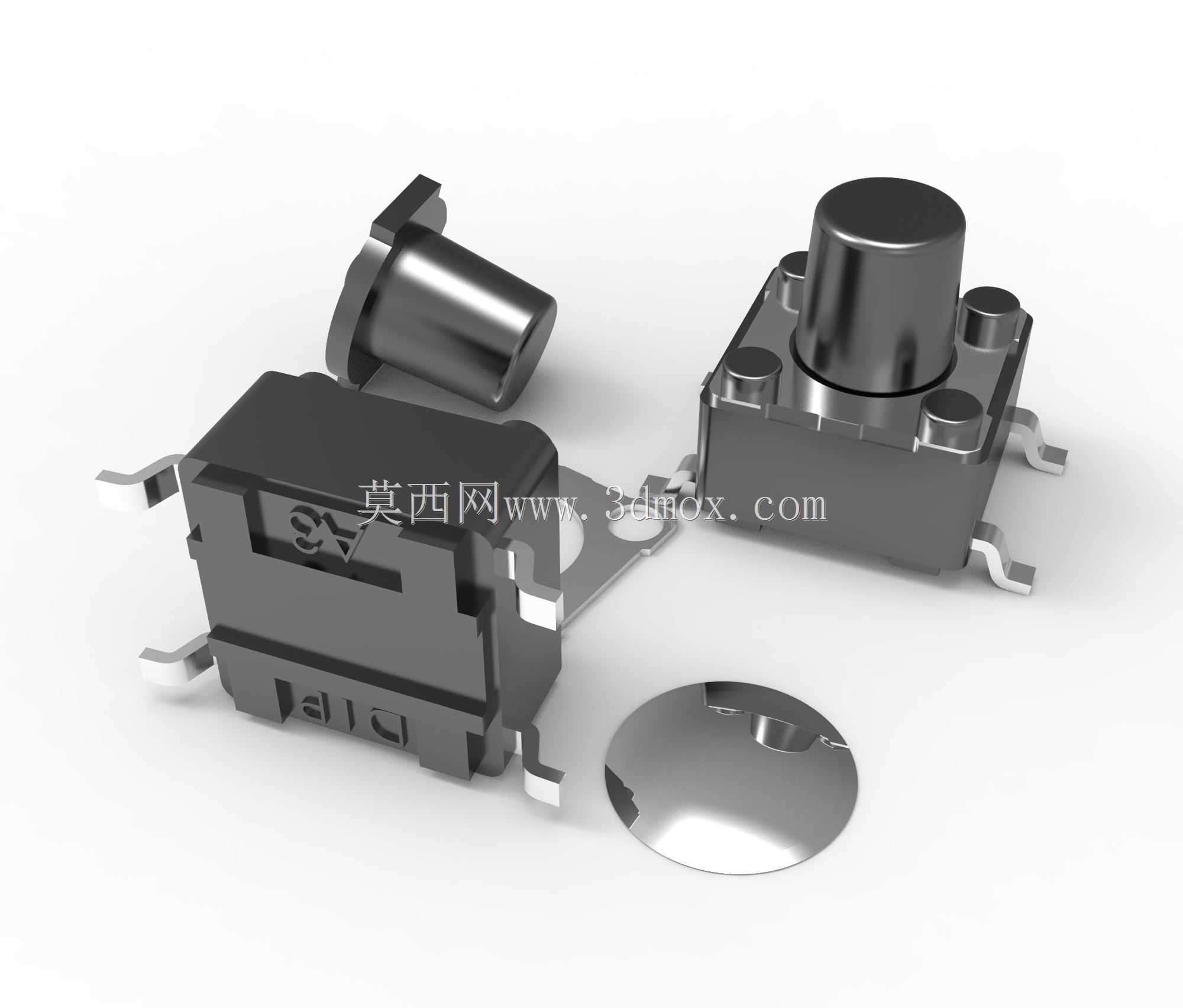

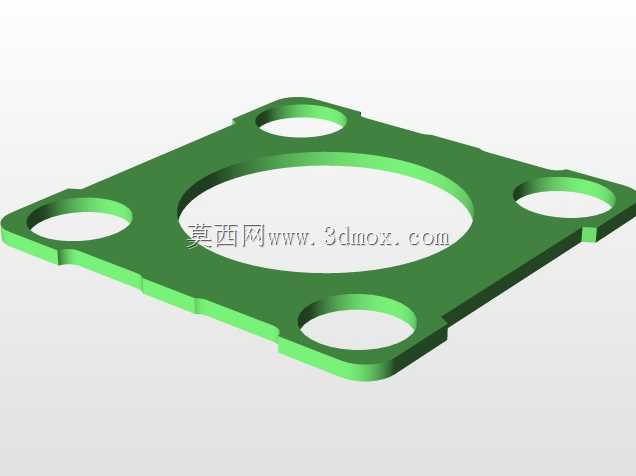

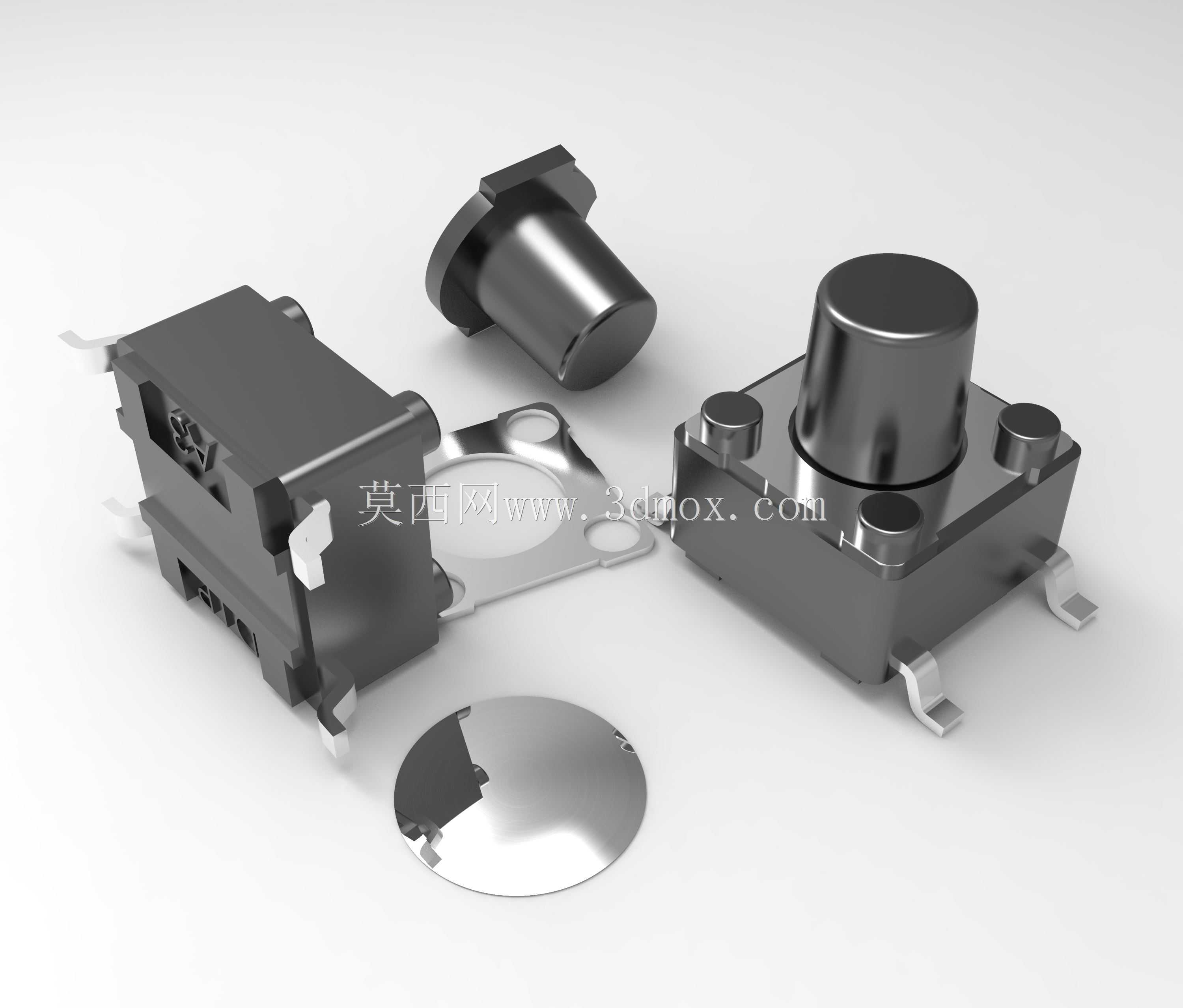

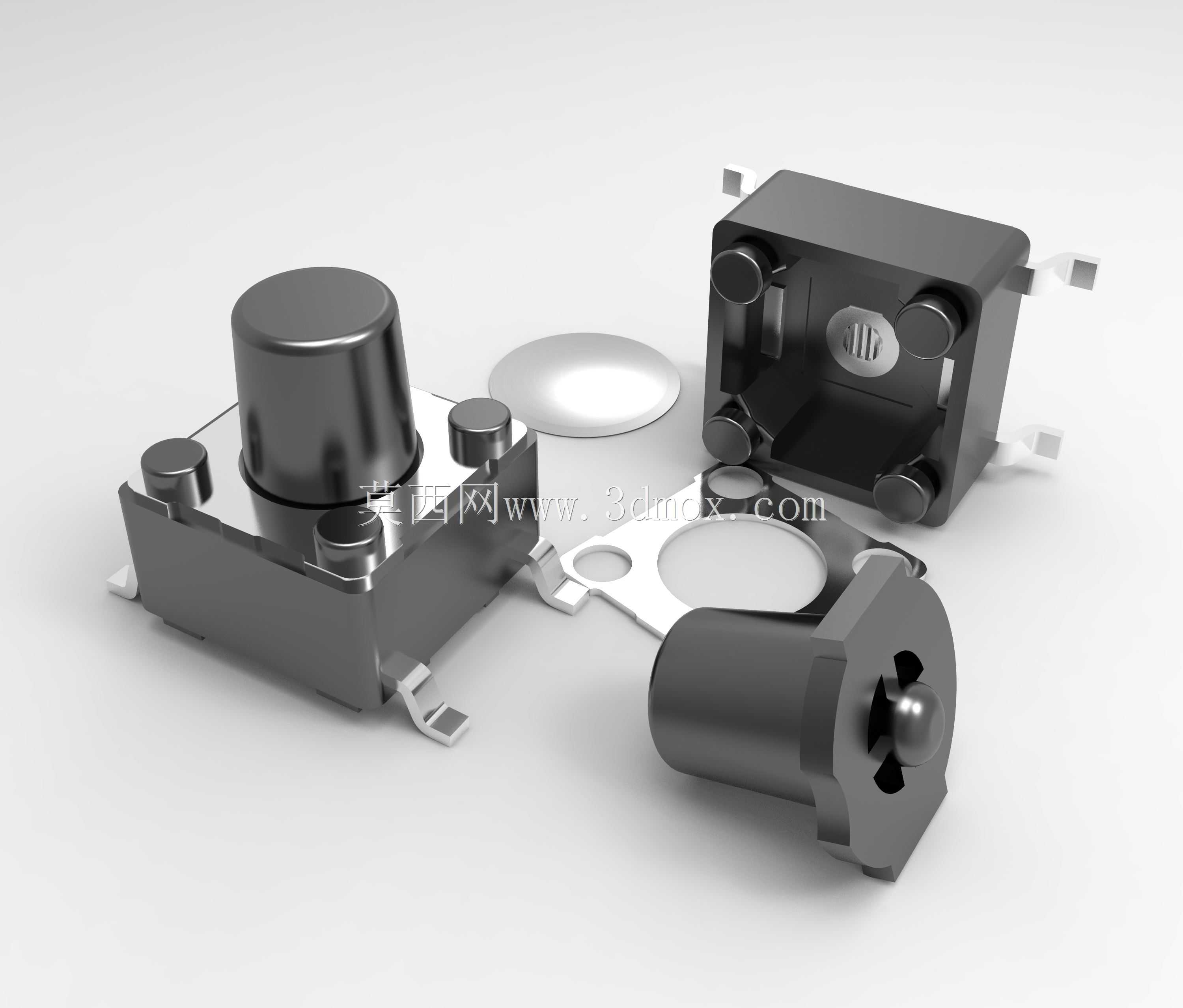

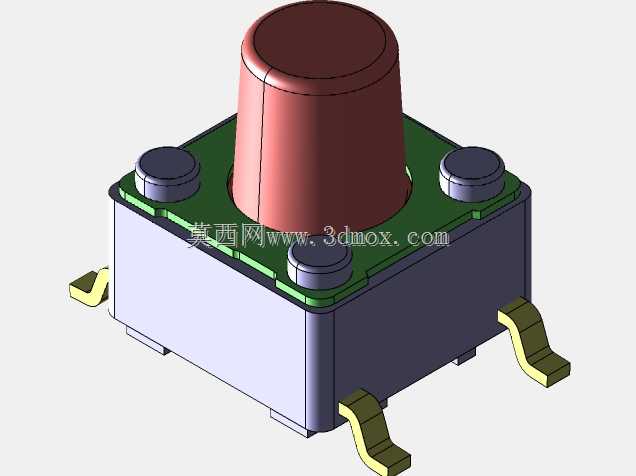

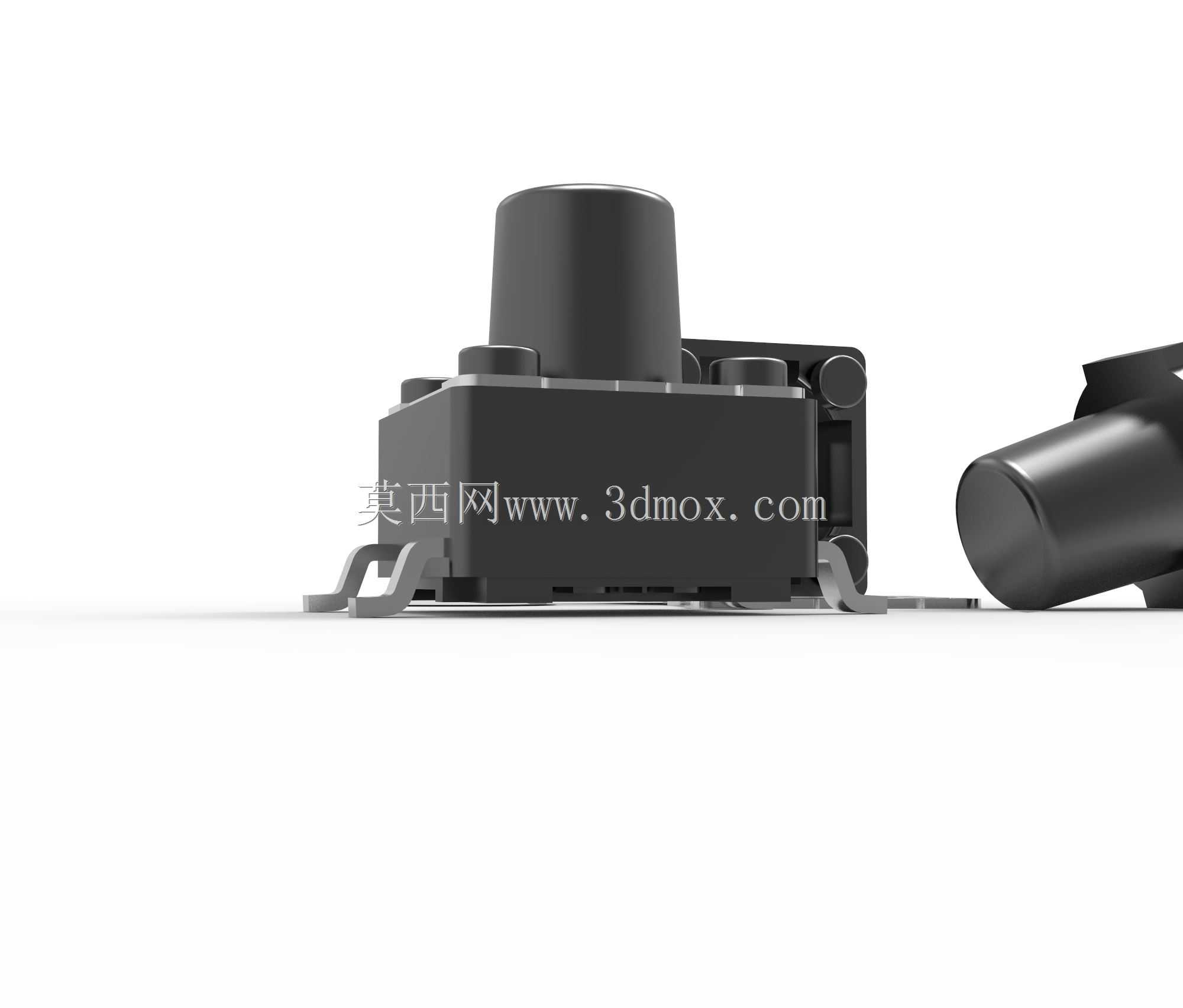

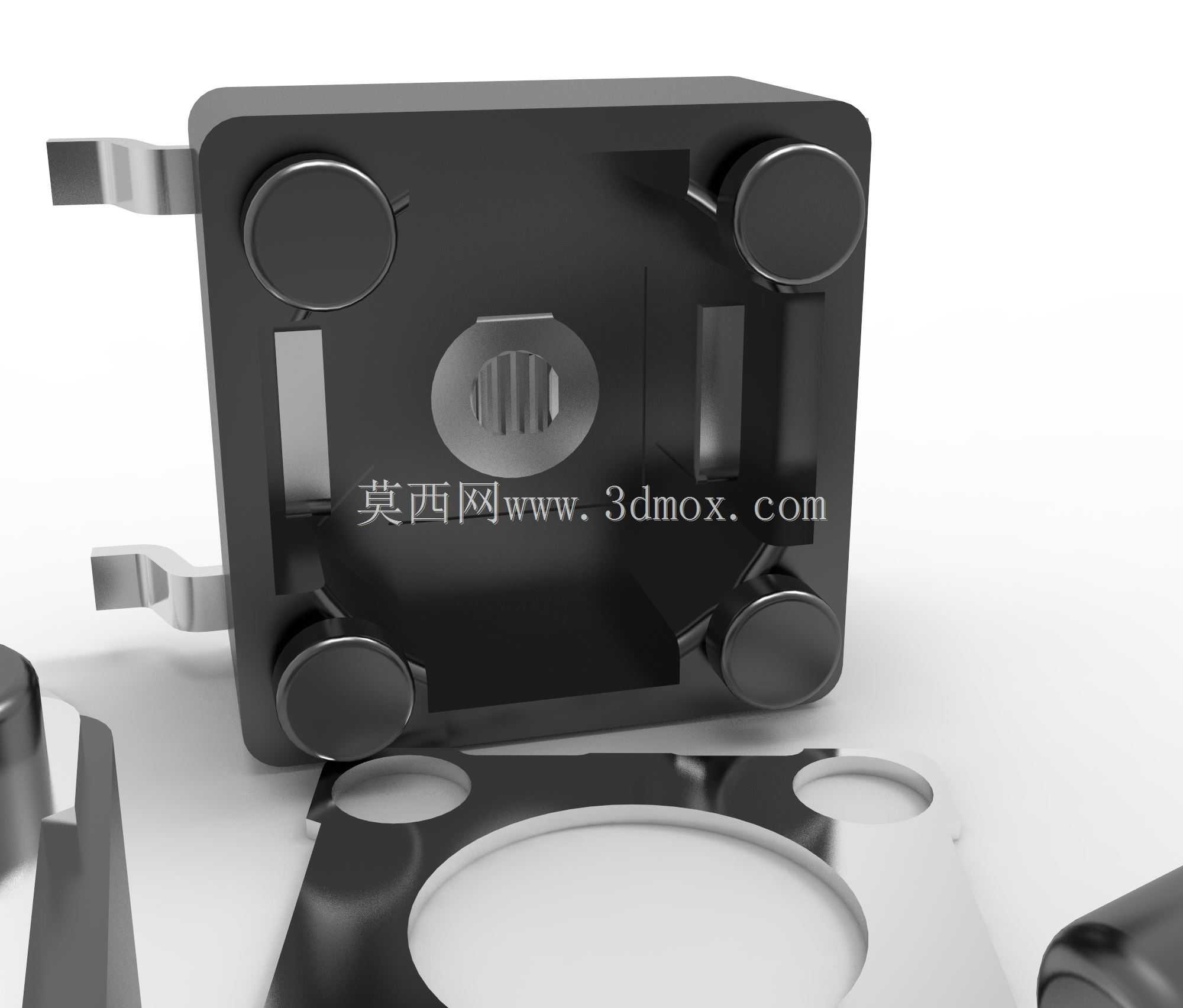

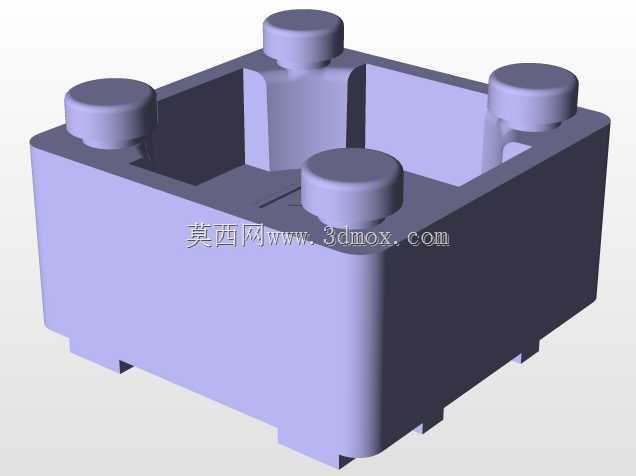

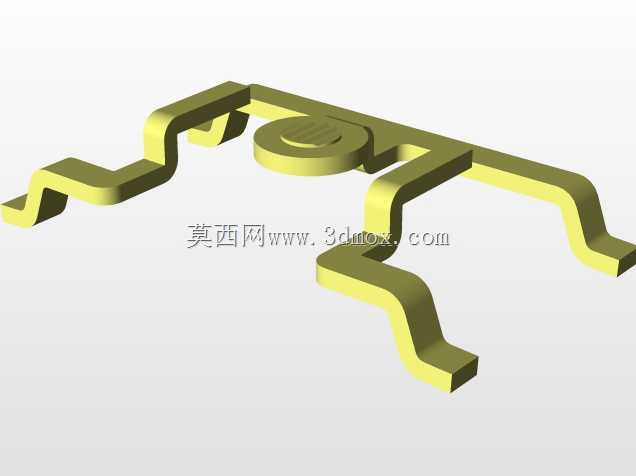

从产品结构设计来看，这款开关采用分体式堆叠装配思路，整体由耐高温绝缘基座、金属接触弹片、密封防水硅胶垫、导向卡扣上盖、按压键帽五个核心部分组成，基座采用耐高温工程塑料注塑成型，边缘预留贴片式焊接引脚，能够适配SMT回流焊工艺的生产要求，引脚与基座内嵌的导电端子一体冲压成型，避免长期使用后出现引脚松脱、接触不良的问题；内部金属弹片采用高弹性不锈钢材质冲压而成，表面做镀镍防氧化处理，中心设置凸起接触点，按压时弹片中心下凹与基座底部的静触点接触实现电路导通，松开后依靠弹片自身弹力快速复位断开电路，弹片周边设置定位凸点，与基座内壁的定位槽精准配合，避免按压过程中弹片偏移导致的触发失灵。

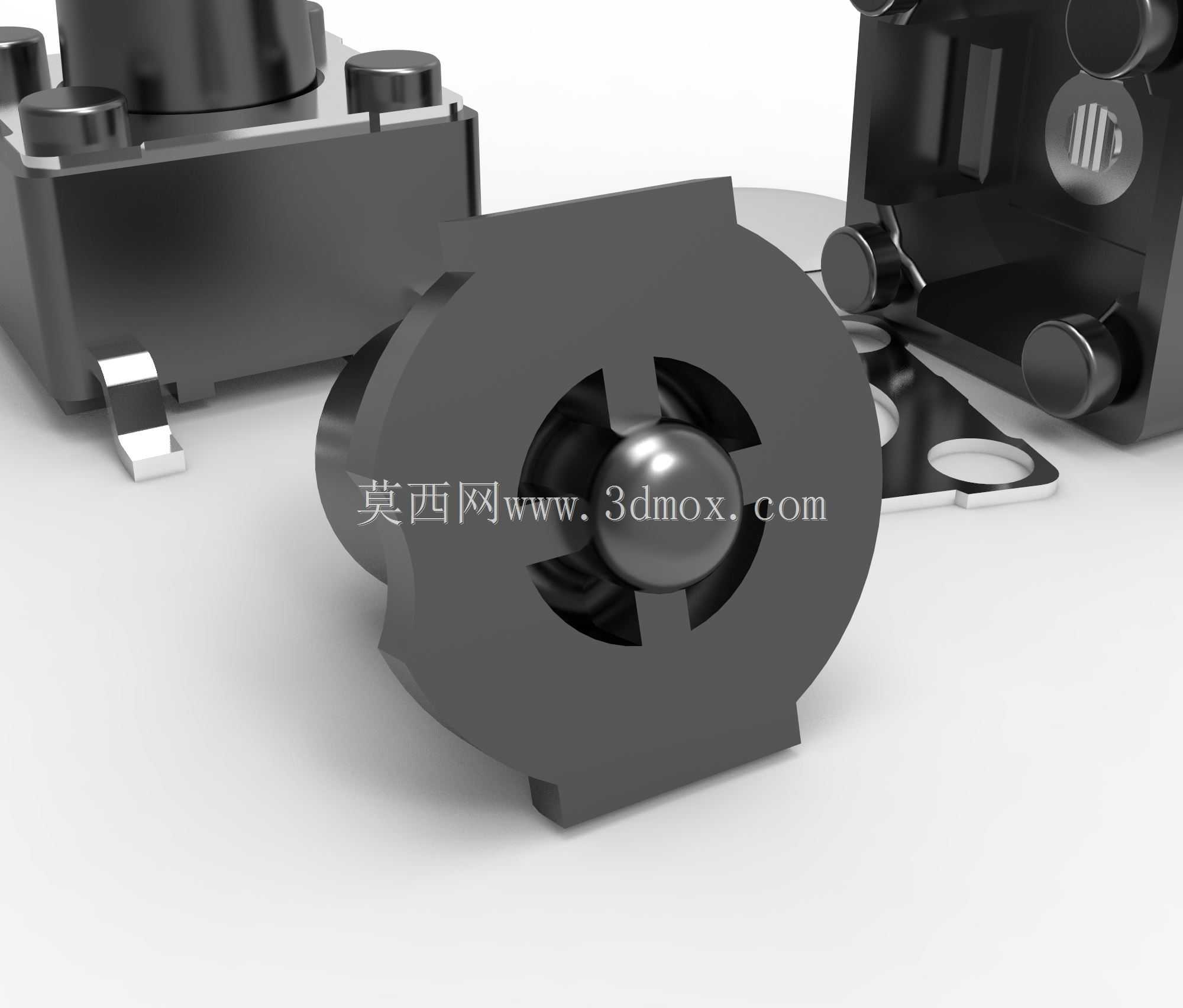

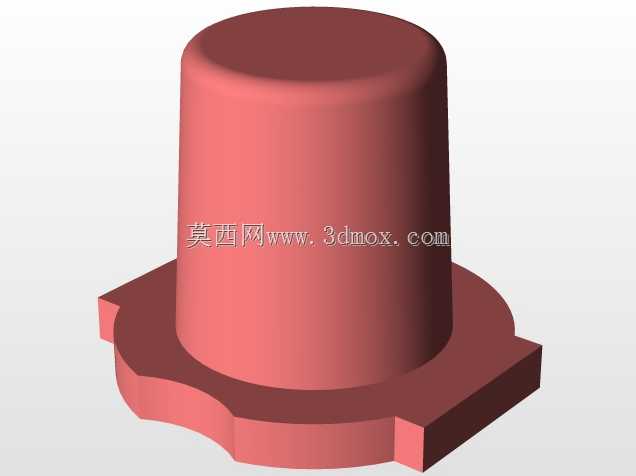

密封硅胶垫设置在弹片与上盖之间，既可以阻挡外界灰尘、水汽进入开关内部接触区域，提升产品在多尘、潮湿环境下的使用寿命，也能为按压动作提供适度的阻尼反馈，让操作者获得清晰的按压触感；上盖通过四周的卡扣结构与基座锁紧固定，装配后整体结构紧凑无松动，中心设置导向孔对键帽的上下运动进行限位，避免键帽按压时出现偏斜卡滞；键帽采用圆柱形设计，顶部做平滑圆弧过渡，既可以直接作为外露按键使用，也可以搭配设备外壳的加长按键杆实现间接触发。

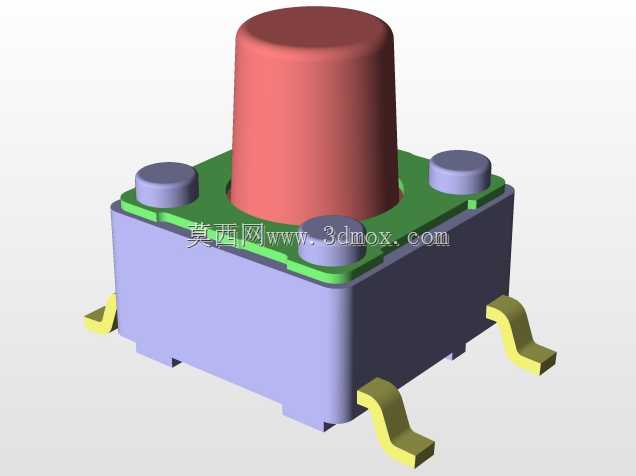

从安装边界尺寸来看，这款开关本体长宽尺寸控制在6.2mm见方，整体高度包含键帽在内适配不同板卡的堆叠空间要求，贴片引脚向外延伸的宽度符合标准SMD元器件的焊盘设计规范，焊接后引脚与PCB板面贴合平整，不会出现虚焊、立碑等SMT生产常见问题；开关的按压行程控制在合理区间，触发压力设置在常规消费电子通用的力度区间，既不会因为压力过轻导致误触发，也不会因为压力过重影响操作手感，同时同结构设计可衍生出5mm等不同尺寸规格的同类型开关，覆盖更多不同安装空间的应用需求，所有配合尺寸均经过公差校验，各零部件装配间隙控制在合理范围，既满足批量注塑、冲压生产的工艺要求，也能保证成品装配后的动作顺畅度，在-25℃到85℃的常规工作温度区间内均可保持稳定的性能表现，适配绝大多数民用及普通工业场景的使用要求。
